Perdelere boşluk açabilmek için ilk olarak perdeleri tanımlayın.
-

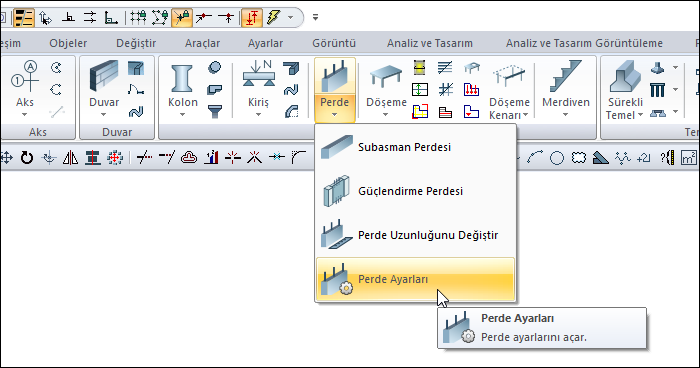

Ribbon menü betonarme sekmesi Betonarme başlığından Perde Ayarları ikonuna tıklayın.
-

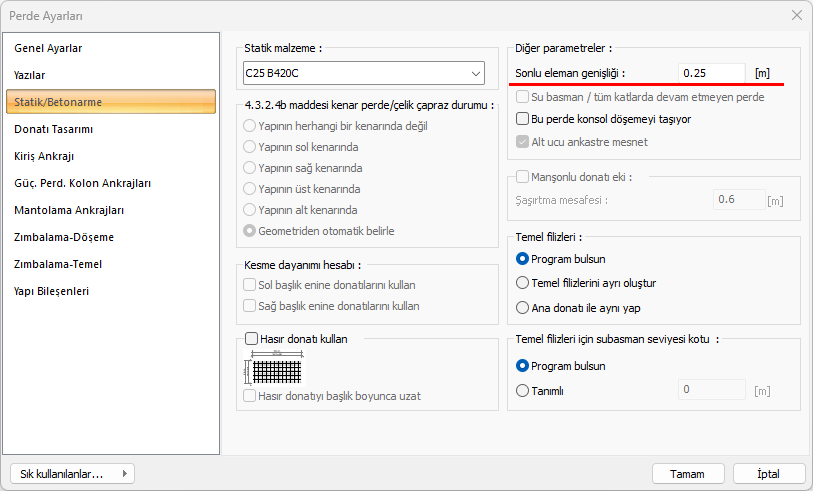

Perde ayarları diyaloğu açılacaktır. Statik/Betonarme sekmesinde Kabuk olarak modelle seçeneğini işaretleyip sonlu eleman genişliği değeri girin.
-
Tamam butonunu tıklayarak diyaloğu kapatın. Perde tanımlayın.
-

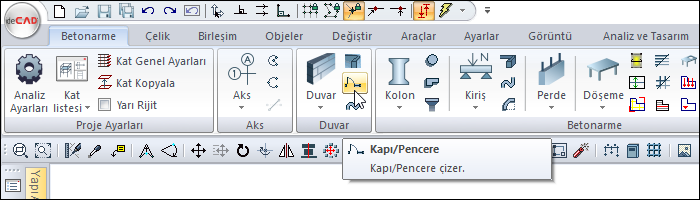

Kapı/pencere komutunu tıklayın.
-

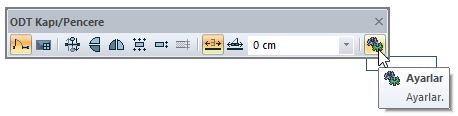

Açılan kapı/pencere toolbarından Ayarlar ikonuna tıklayın.
-

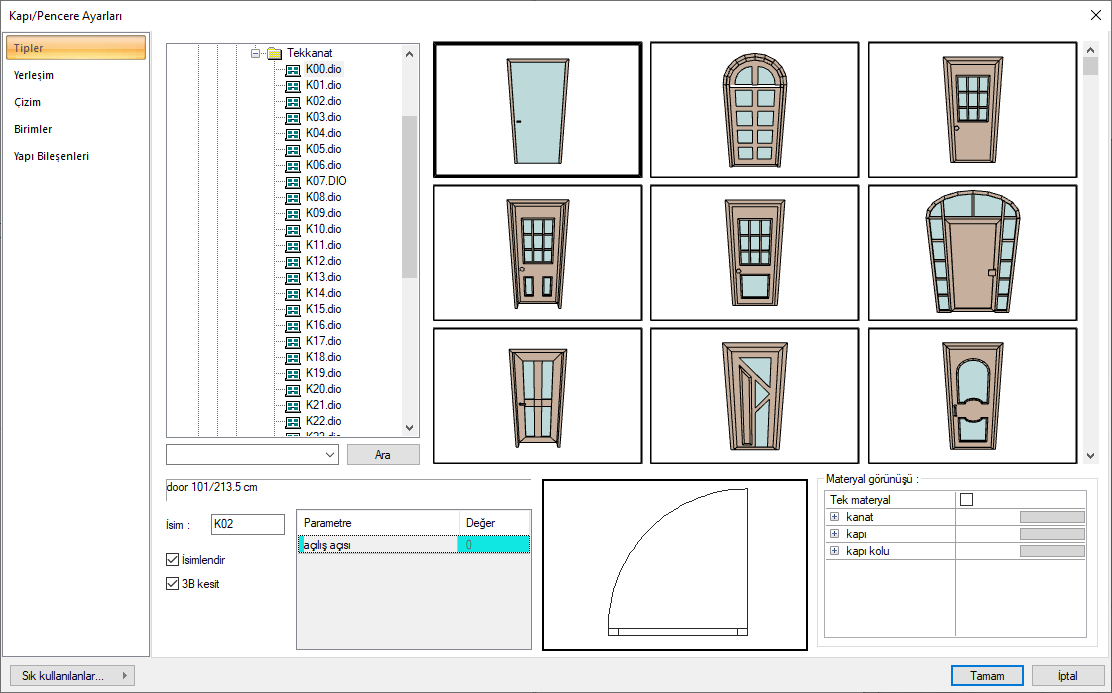

Kapı/pencere ayarları diyaloğu açılacaktır. Tipler sekmesinden boşluk şekline uygun bir kapı/pencere seçin.
-

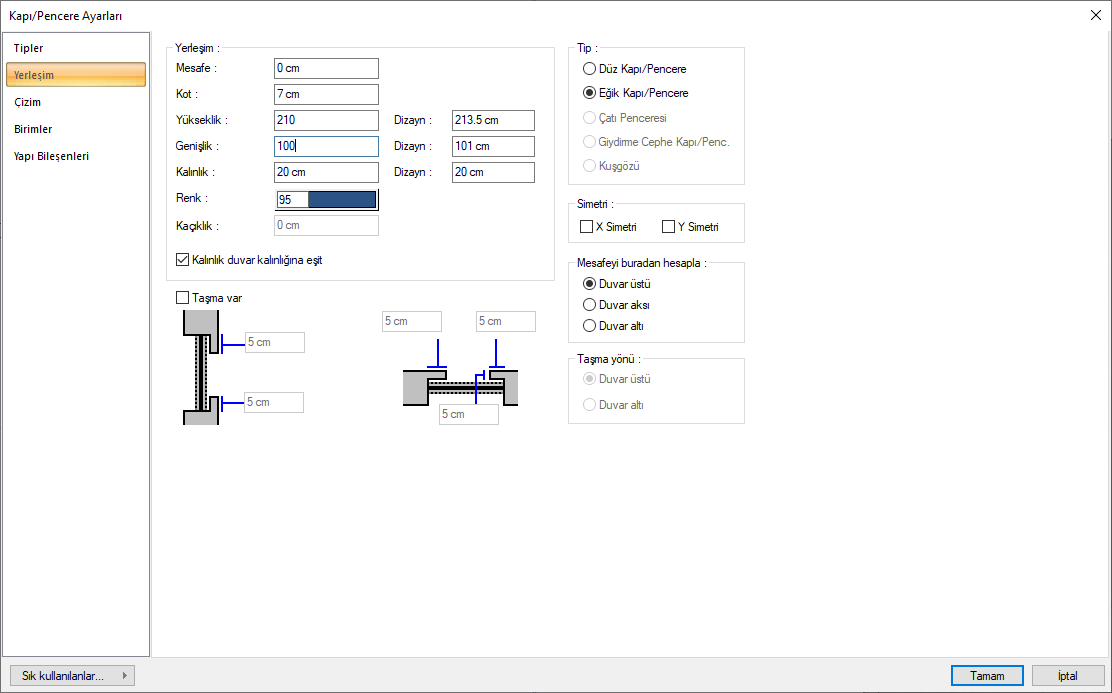

Yerleşim sekmesinden boyut ve kot ayarlarını yapıp Tamam butonuna basın.
-
Çizdiğiniz perdenin orta noktası üzerine gelin ve farenin sol tuşuna tıklayarak boşluk formunda pencere/kapıyı yerleştirin.
|

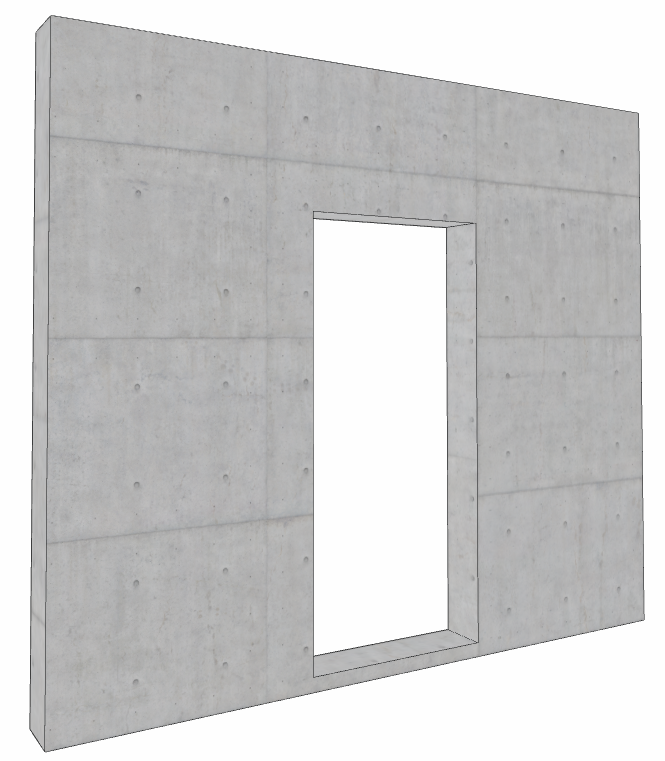

Örnek boşluk açılmış perde 3B görüntüsü
|
