Shell (kabuk) elemanlar için koordinat sistemi ve uç kuvvet yönleri

Koordinat Sistemi

1- Eksenler

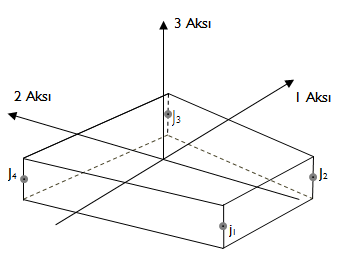

Shell elemanın eksenleri ve düğüm nokta numaraları şekilde gösterildiği gibidir.

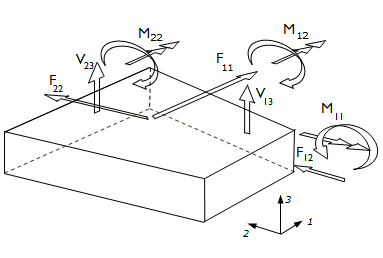

2- Shell eleman kuvvetlerinin yönleri ve anlamları

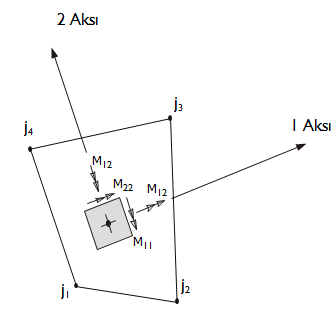

M11, M22

1 ve 2 eksenlerinde oluşan eğilme momentleri

M12

Düzlemsel burulma momenti

V13, V23

Elemanın yüzeyine dik kesme kuvvetleri

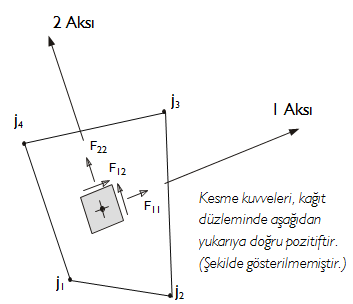

F11, F22

İlgili yönde, eleman düzlemi içindeki çekme kuvvetleri

F12

Eleman kesme kuvveti

Sonraki Konu

Koordinat Sisteminin Tanımı ve Eleman Uç Kuvvet Yönleri
