TS 500'e Göre Sehim Değeri Nasıl Hesaplanır?

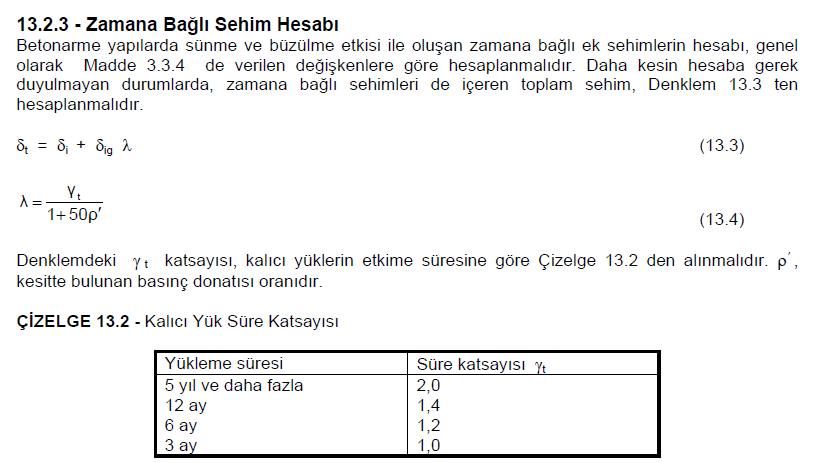

G’ ve Q’ etkin kesit rijitliklerine göre TS 500 Denklem 13’ e göre sehim kontrolü işlem adımları:

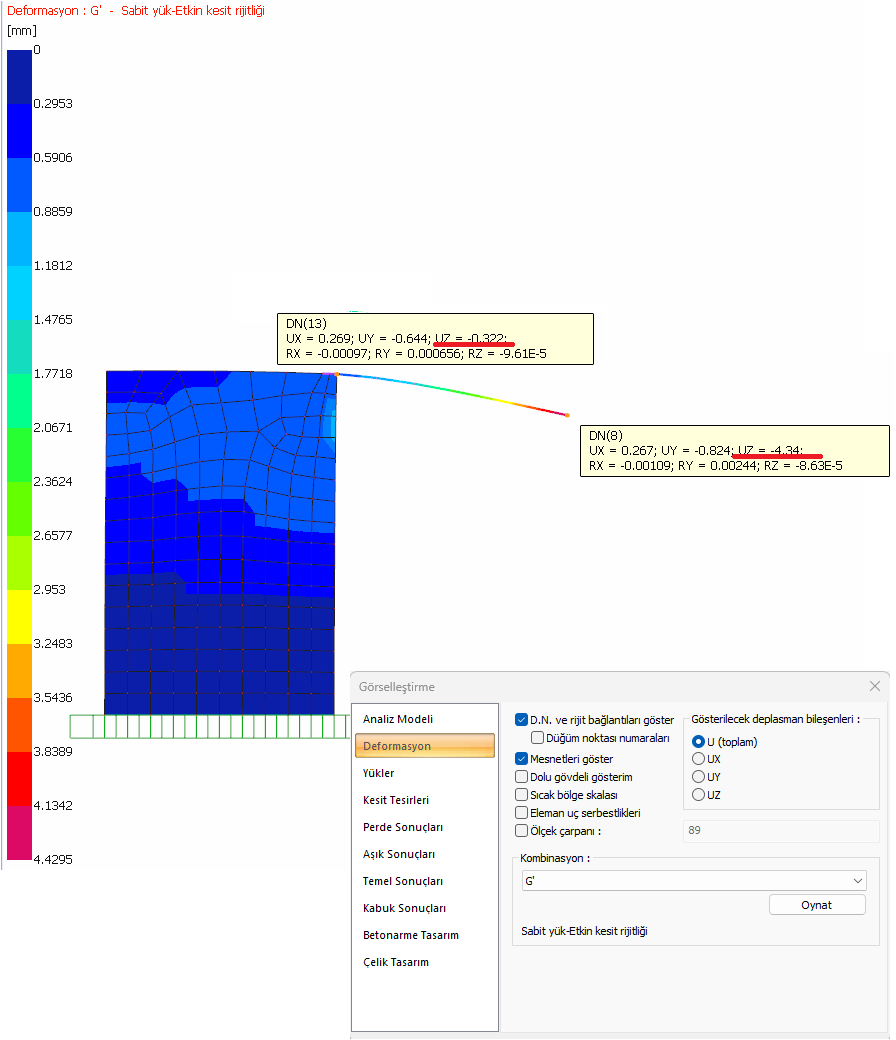

• Görselleştirme penceresinde deformasyon bölümünde G’ yü seçin.

• Konsol kirişin  başlangıç ve bitiş noktasındaki G' yüklemesine ait UZ deplasmanlarının farkını bulun.

()

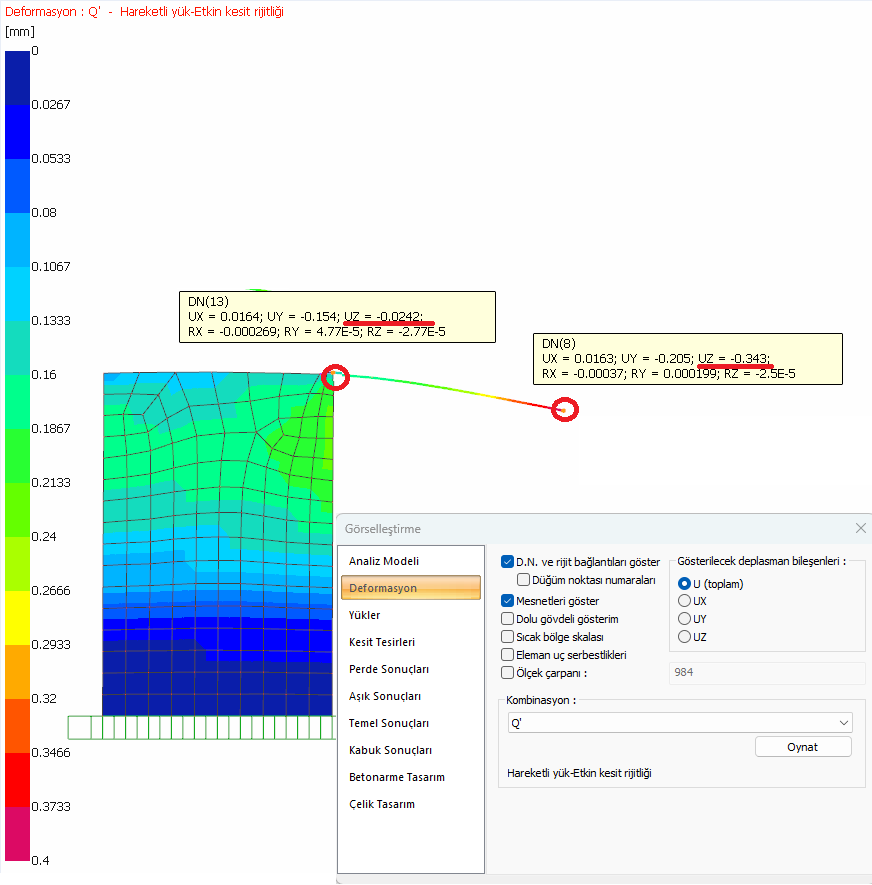

• Görselleştirme penceresinde deformasyon bölümünde Q’ yüklemesini seçin.

• Konsol kirişin  başlangıç ve bitiş noktasındaki UZ deplasmanlarının farkını bulun. ()

• Basınç donatısı oranını () hesaplayın.

Basınç donatı alanı
Kiriş boyutları= 25/50

• katsayısını hesaplayın.
