Perde komutuyla, betonarme tasarıma ait betonarme perdeler çizilir.
Perde Komutunun Yeri
Mimari Programda

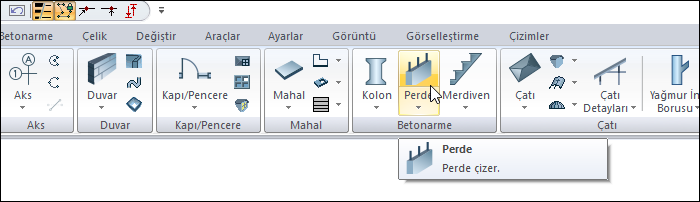

Ribbon menüde Giriş sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
Statik Programda

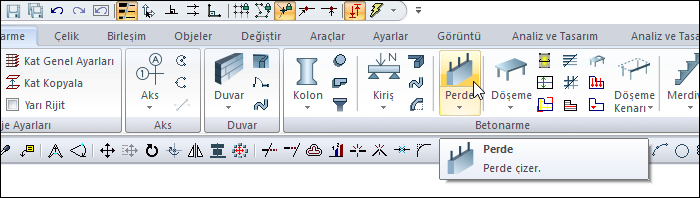

Ribbon menüde Betonarme sekmesi Betonarme konu başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüden Perde ikonunu tıklayın.
-
Perde toolbarı açılacaktır.
-
Çizim alanının herhangi bir noktasına farenin sol tuşu ile tıklayın, tıklanan bu noktada perdenin ilk noktası (başlangıç noktası) oluşacaktır.
-
Farenizin hareketiyle beraber perdeniz hareket edecektir.
-
Shift tuşuna basarak perdenizi yalnız 0 ya da 90 derece açılarda çizebilirsiniz.
-
Perde toolbarındaki kaçıklık butonunu tıklayarak ya da boşluk tuşuna basarak perdenizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
Perdenin ilk noktasını belirledikten sonra çizim alanının herhangi bir noktasına farenin sol tuşunu tekrar tıklayarak perdenin ikinci noktasını belirleyin.
-
Farenin sol tuşuna tıkladığınızda perdenizin öngörüntüsü tamamlanacaktır. Program sonraki perdenizin öngörüntüsünü oluşturacaktır.
-
Esc tuşu ile komuttan çıktığınızda perdeniz oluşacaktır.
|
İşlem adımı |
|---|
|

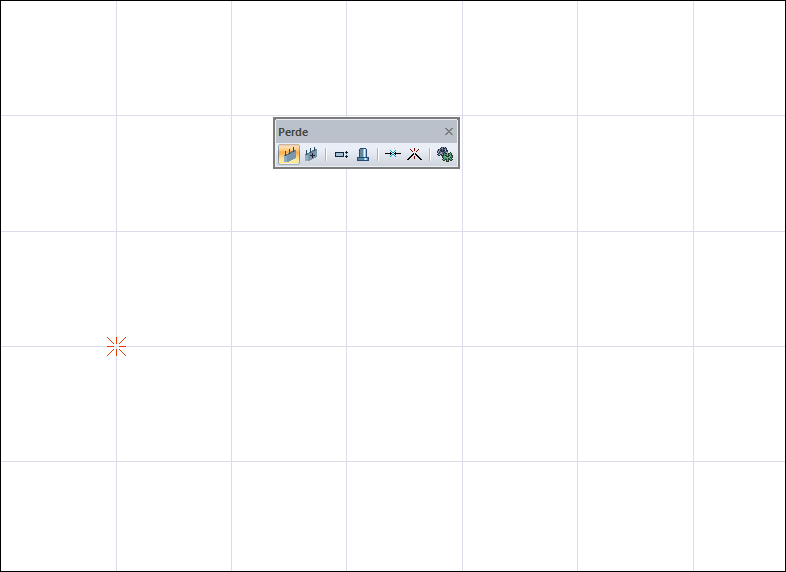

Perdenin başlangıç noktasının oluşturulması
|
|

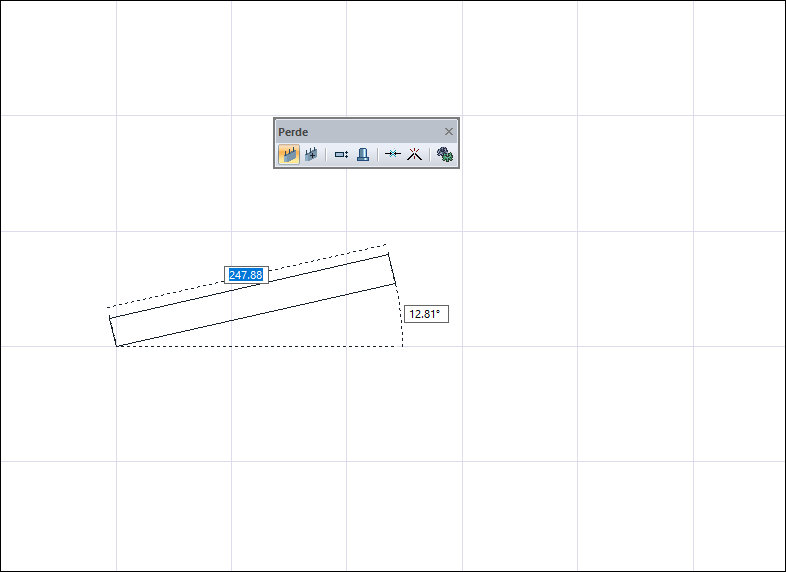

Fare hareketine bağlı olarak perdenin değişmesi
|
|

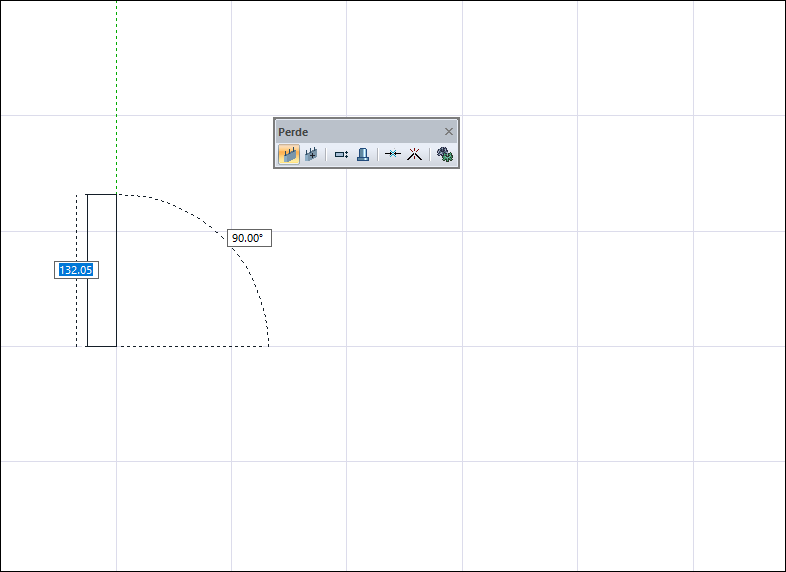

Shift tuşuna basarak perdenin yalnız 0 ya da 90 derece açılarda çizilebilmesi
|
|

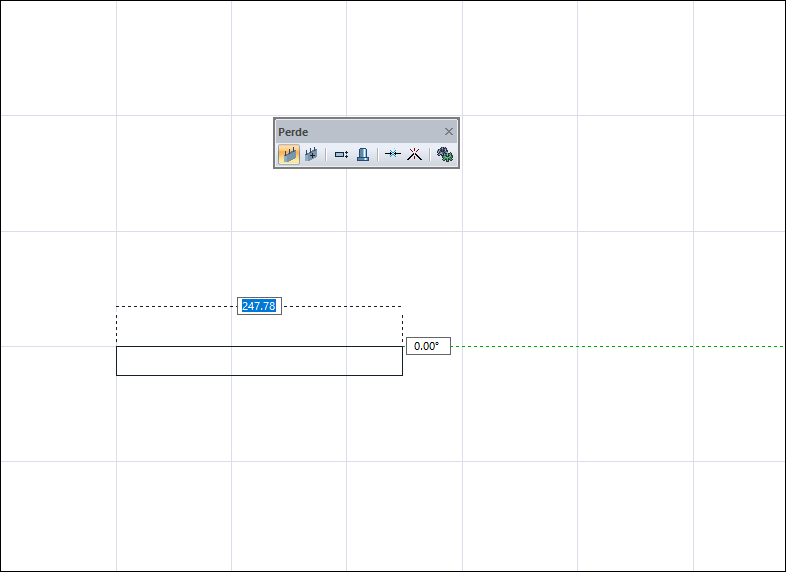

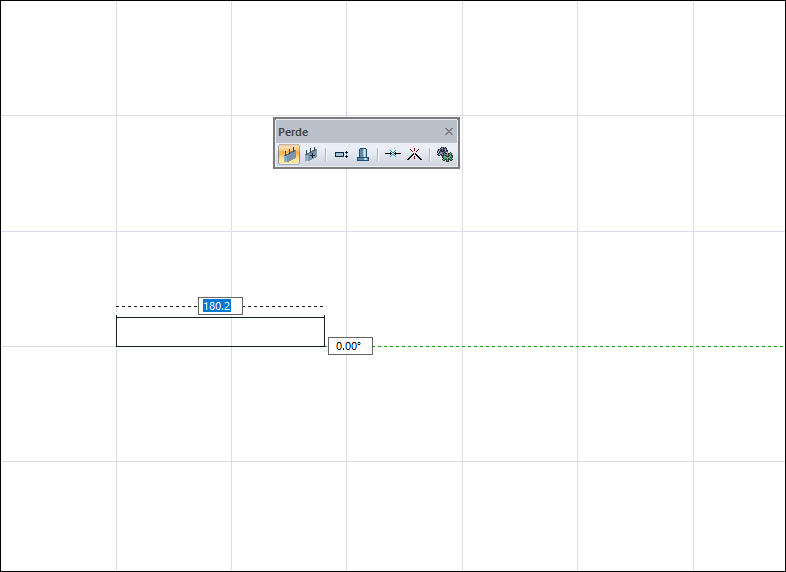

Klavyeden boşluk tuşuna basarak kaçıklığın değiştirilmesi
|
|

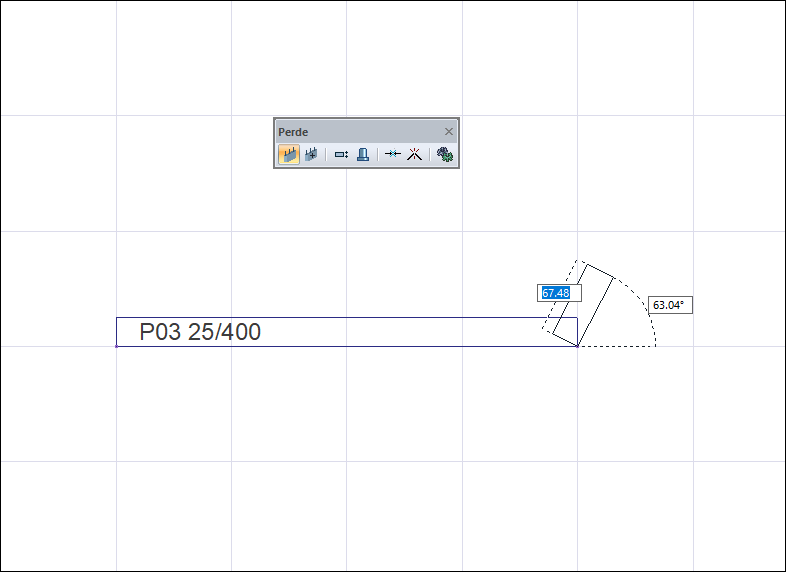

Perdenin bitiş noktasının oluşturulması ve yeni perdenin öngörüntüsünün oluşması
|
|

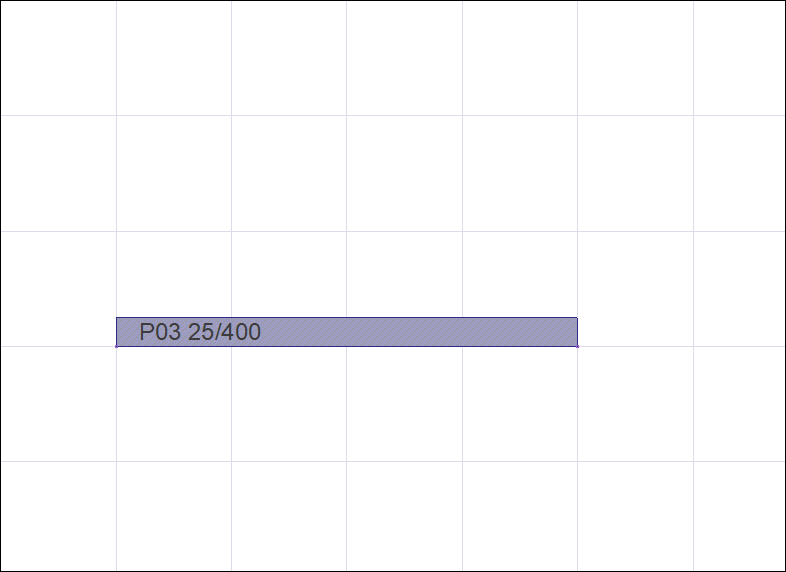

Klavyeden Esc tuşuna basarak perde oluşturma işleminin sonlandırılması
|
