Lifli Polimer Sargı (FRP) ile güçlendirme nasıl tanımlanıyor?

Doğrusal ve doğrusal olmayan performans analizi seçenekleri için TBDY EK 15B kapsamında kolon, kiriş ve perdelerde Karbon Fiberle Güçlendirme seçeneği eklenmiştir.

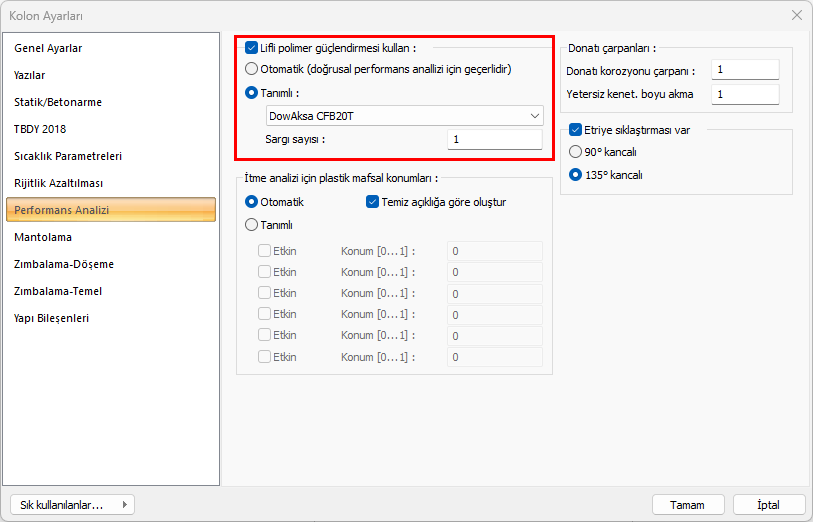

Herhangi bir kolon-kiriş-perde elemanına iki kere tıklayarak açılan Kolon Ayarları (veya kiriş ayarları - perde ayarları) penceresinin Performans Analizi sekmesinde Lifli polimer güçlendirmesi kullan seçeneğini aktif hale getirip parametreleri tanımlayarak güçlendirme yapabilirsiniz.

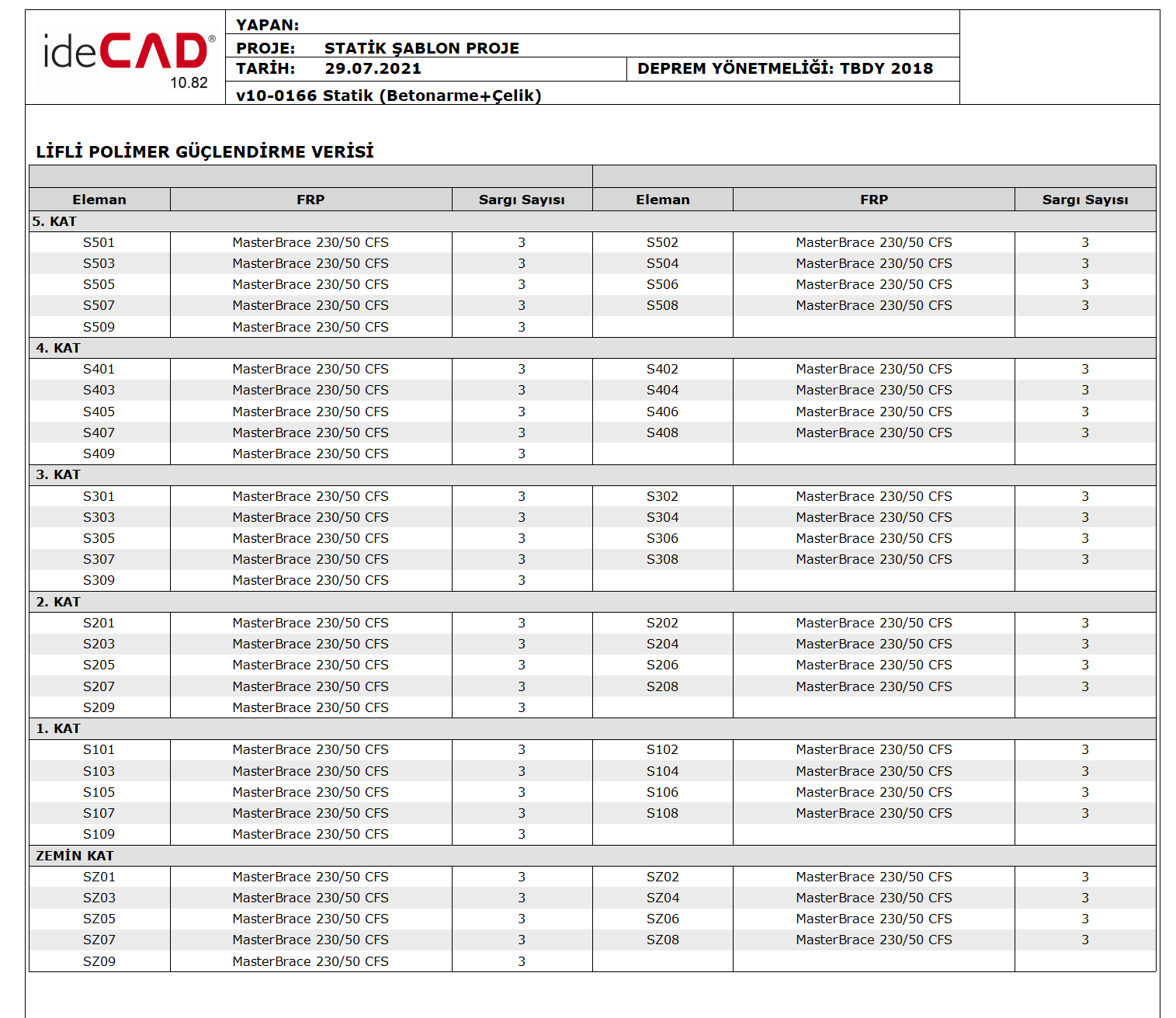

Lifli polimer güçlendirmesi kullan seçeneğini aktif hale geldiğinde TBDY EK 15B 'de tanımlanan kesme kuvveti katkısı ve eksenel basınç dayanımının ve eleman sünekliğinin arttırılması uygun şekilde yapılmaktadır. Lifli Polimer Güçlendirme Verisi raporunda sargı sayısı ve FRP tipinin adı görülebilir.

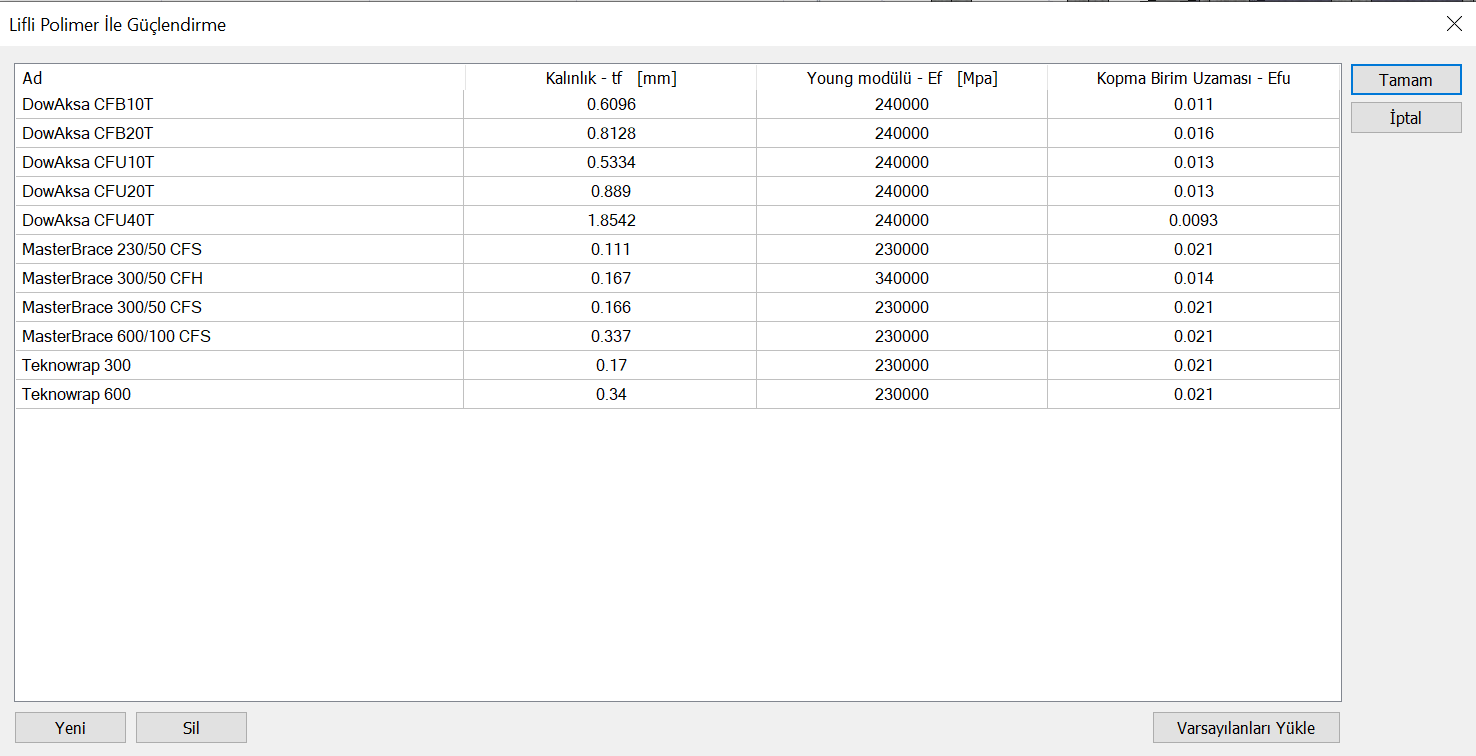

Lifli Polimer Güçlendirme Kütüphanesi komutu kullanılarak FRP sargı tiplerini, kalınlık, Elastisite modülü ve kopma birim uzaması değerlerini kontrol edebilir veya yeni FRP tipleri tanımlayabilirsiniz.

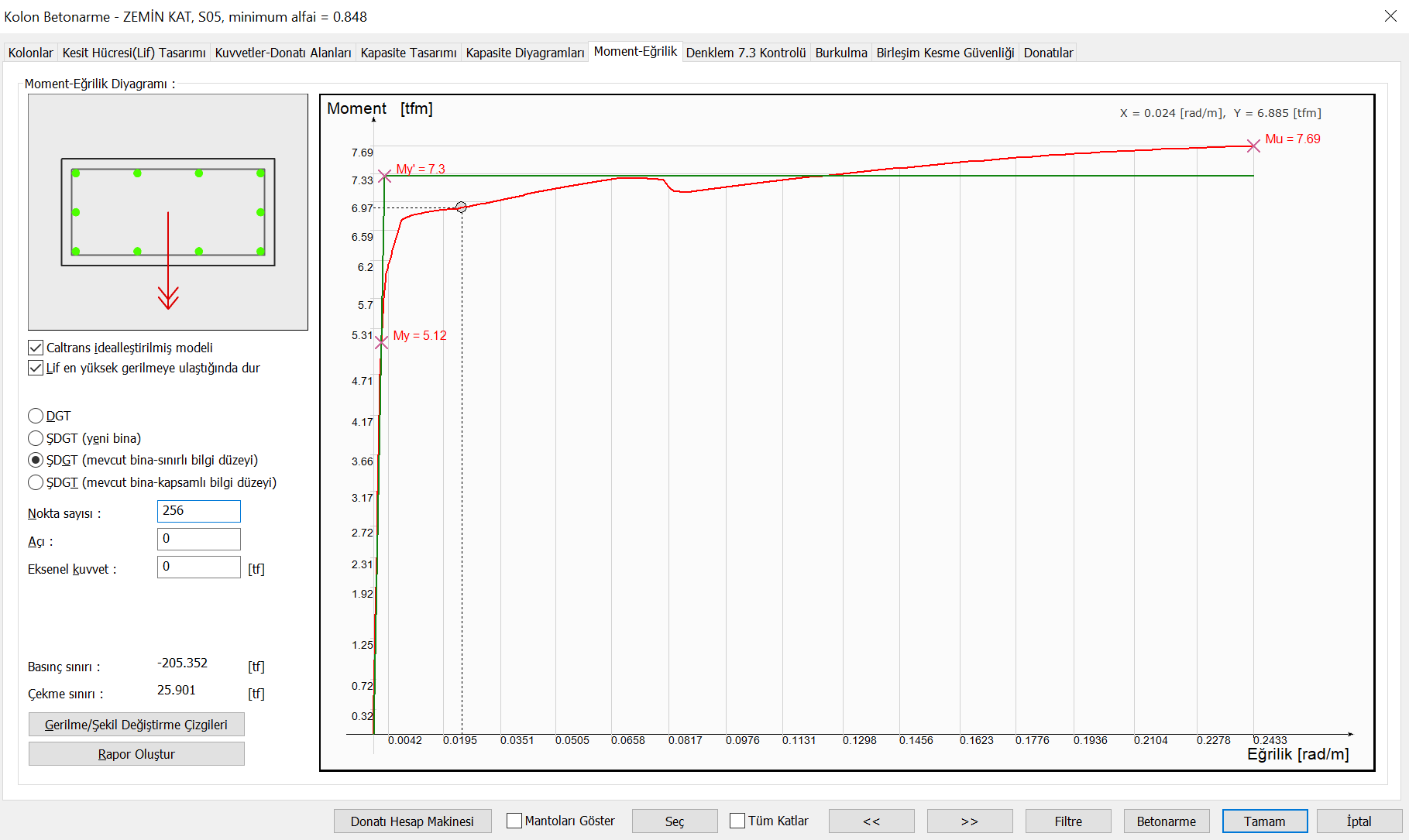

Lifli polimer güçlendirmesi kullan seçeneği ile FRP tanımlanan bir elemanın ŞDGT (mevcut bina-sınırlı bilgi düzeyi) ve ŞDGT (mevcut bina-kapsamlı bilgi düzeyi) moment eğrilik analizi seçeneklerinde TBDY 15B.2 ve 15B.3 'de tanımlanan malzeme değerleri kullanılmaktadır. Performans analizi içerisinde de TBDY Ek 15B 'ye uygun şekilde tanımlanmış akma değerleri ile kayma dayanımları kullanılmaktadır.

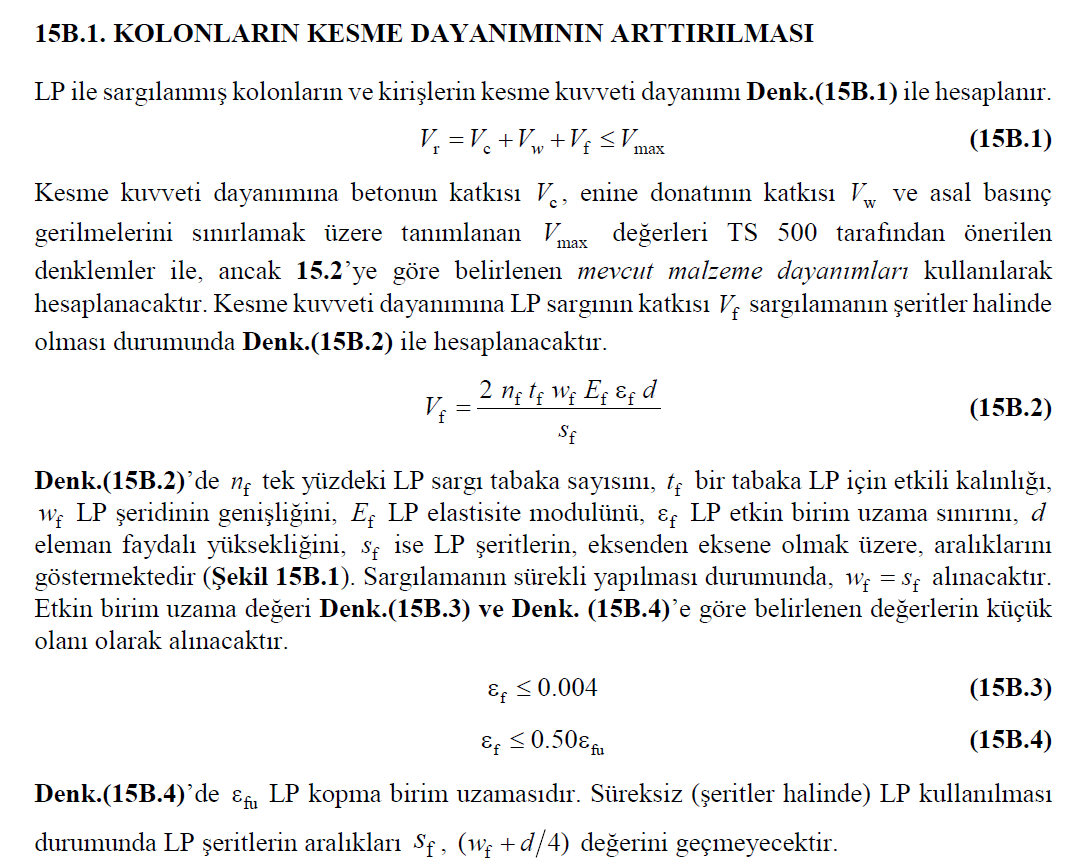

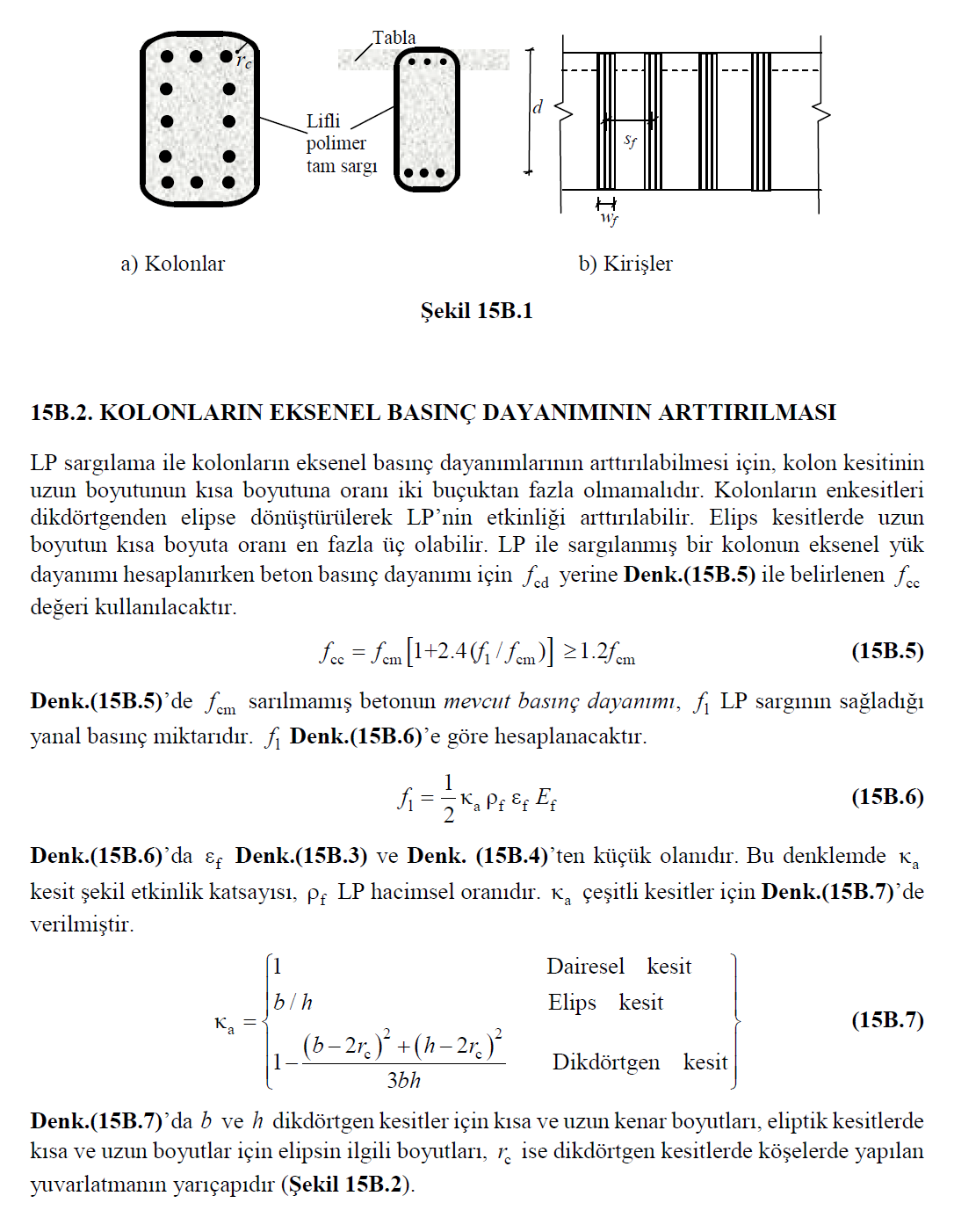

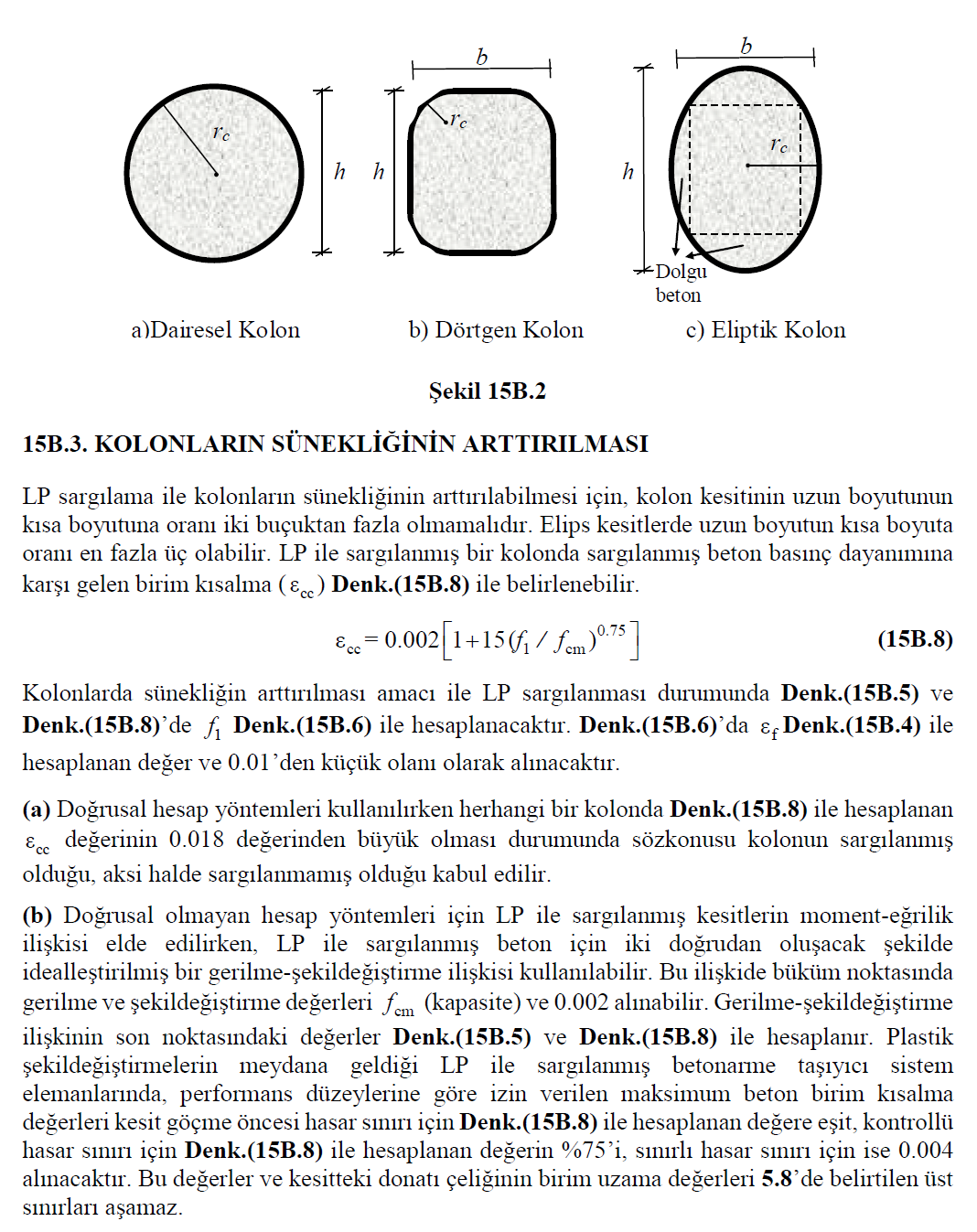

TBDY Ek 15B 'nin hesaplama ile ilgili bölümleri aşağıda gösterilmiştir.
