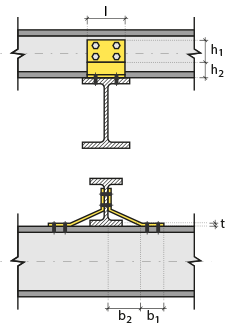

Aşık Birleşimi Tanımlama
Aşık Birleşimi komutu ile aşık-makas veya aşık-çelik kiriş birleşimi tanımlanır. Aşıklar tanımlandığında birleşimleri otomatik tanımlanır. Otomatik tanımlanan birleşim silinip yenisi de yapılabilir.

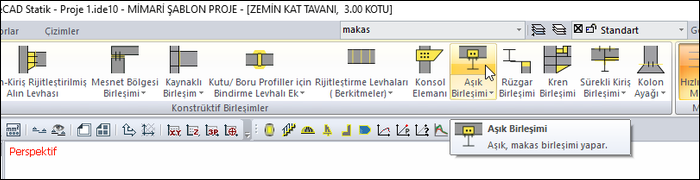

Aşık Birleşimi Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Birleşim sekmesinde Aşık Birleşimi ikonunu tıklayın.

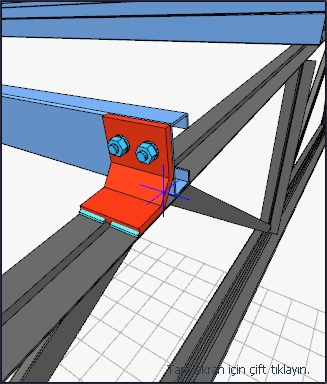

3 Boyutlu perspektif görüntüden sırasıyla önce kirişi veya makası sonra aşığı tıklayın.
Birleşim varsayılan ayarlarla oluşacaktır.
Aşık Birleşimi Ayarları Diyaloğunun Yeri
Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Aşık Birleşimi Ayarları Diyaloğu

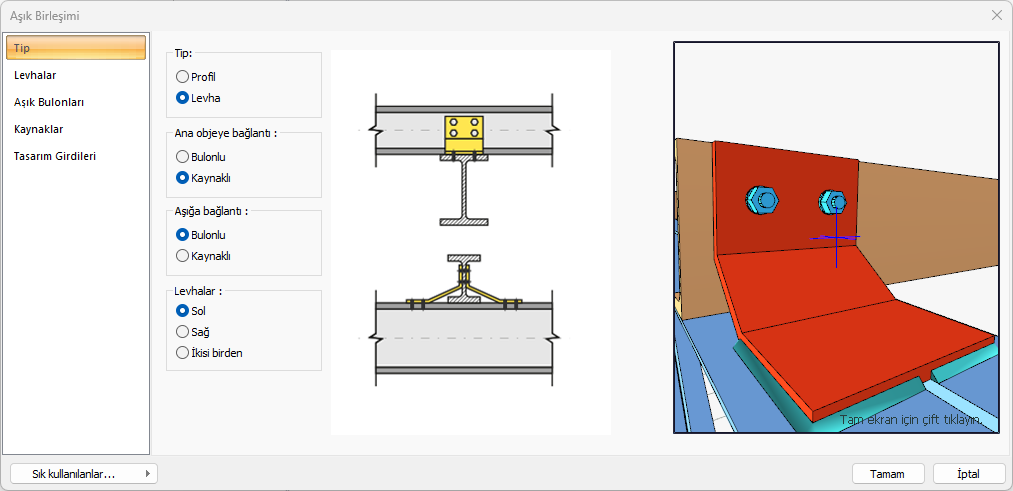

Tip Sekmesi
Özellikler |
|---|
Tip  Profil veya levha tipi seçilir. |
Ana objeye bağlantı  Ana objeye bağlantı için kaynaklı veya bulonlu bağlantı tipi seçilir. |
Aşığa bağlantı  Aşığa bağlantı için kaynaklı veya bulonlu bağlantı tipi seçilir. |
Levhalar  Levhaların sol da mı sağ da yoksa her iki tarafta mı olacağı seçilir. |

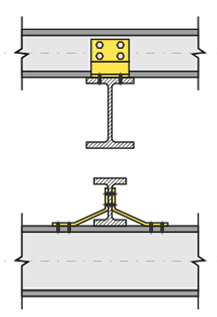

Şematik çizim  Birleşim ve yerleşim değerleri şematik çizim üzerinde gösterilir. |

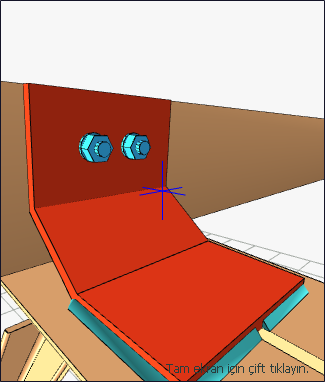

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Levhalar Sekmesi
Özellikler |
|---|
Levha geometrisi  Seçenek işaretlenirse köşebent değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Kesit kullan  Seçenek işaretlenerek hazır L profillerden biri köşebent olarak listeden seçilir. Kesit yükle butonu tıklanarak hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. |
Profil uzunluğu  Köşebent uzunluk değeri girilir. |
Yan levhalar  Değerler girilerek sol ve sağ yan levhalar tanımlanır. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

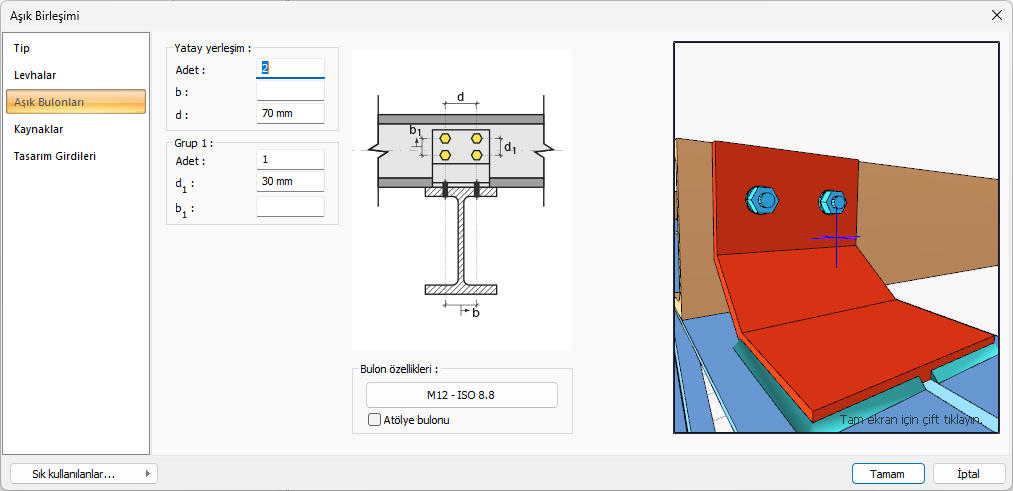

Aşık Bulonları Sekmesi
Özellikler |
|---|
Yatay yerleşim  Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 1  Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Bulon özellikleri  Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
Şematik çizim  Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

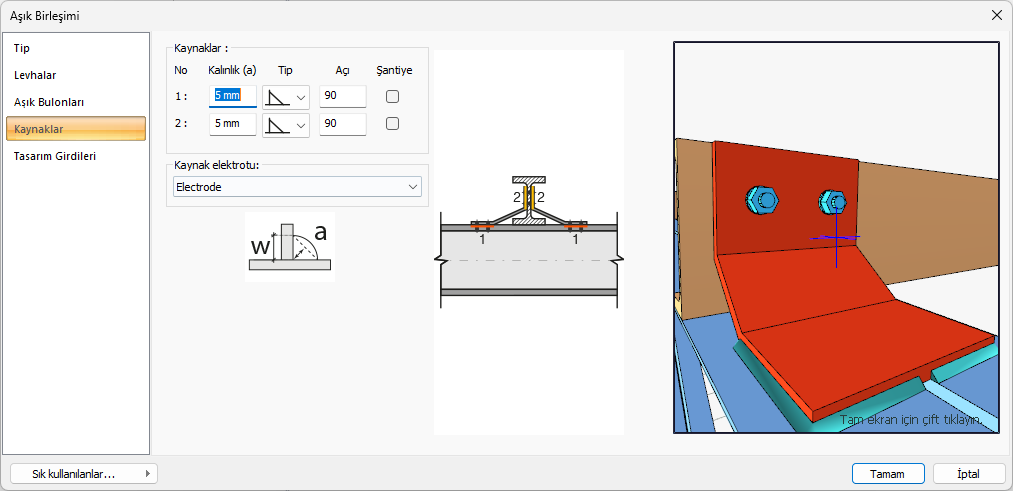

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |

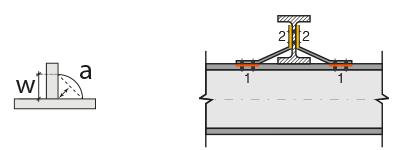

Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

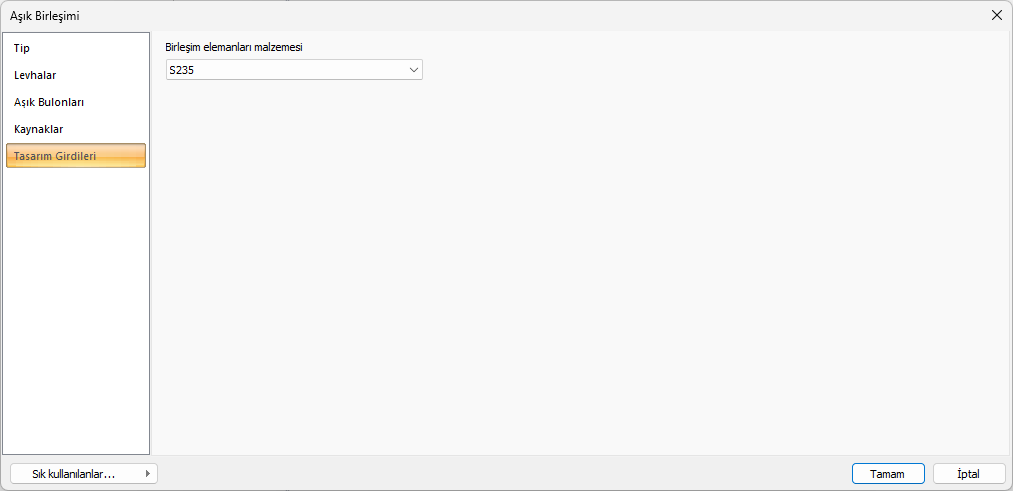

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
