Ara Levhası Tanımlama

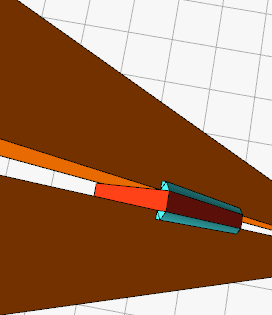

Ara Levhası komutu ile birleşik köşebentleri birbirine bağlayan levhalar tanımlanır. Çaprazlarda çift köşebent kullanıldığında, ara levhalar otomatik yerleştirilir. Ara levhalar çift tıklandığında birleşim özellikleri açılır.

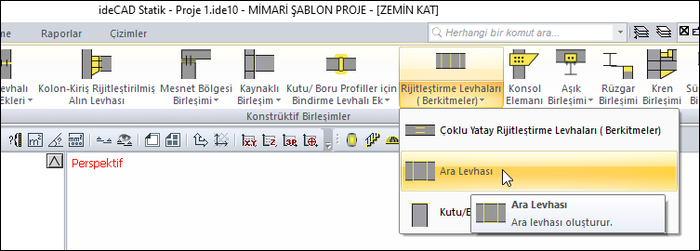

Ara Levhası Komutunun Yeri

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.


İşlem Adımları

Hızlı Çizim Modu Açık

  • Birleşim sekmesinden Ara Levhası satırını tıklayın.

  • 3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın

  • Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.

  • Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.

  • Birleşim varsayılan ayarlarla oluşacaktır.

Hızlı Çizim Modu Kapalı

  • Birleşim sekmesinden Ara Levhası satırını tıklayın.

  • 3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.

  • Ara levhası ayarları diyaloğu açılacaktır.

  • İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.

Ara Levhası Ayarları Diyaloğunun Yeri

Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.

Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.


Ara Levhası Ayarları Diyaloğu

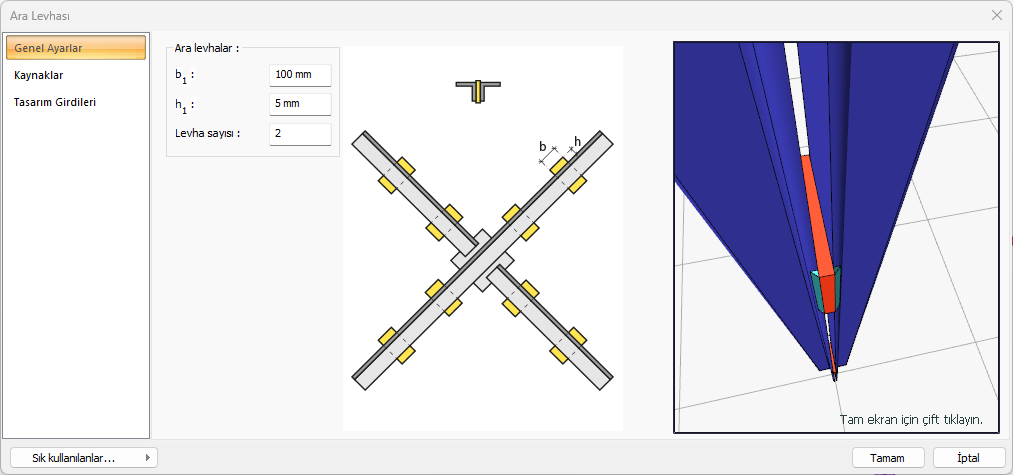

Genel Ayarlar Sekmesi


Özellikler

Ara levhalar


Ara levha sayısı ve özellikleri değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

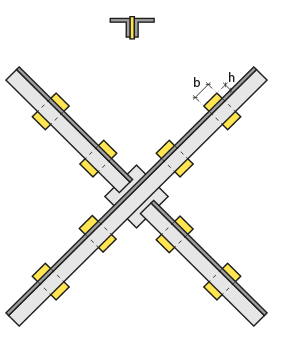

Şematik çizim


Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

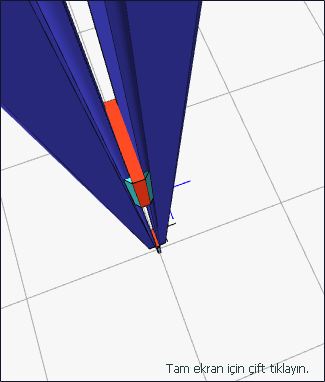

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

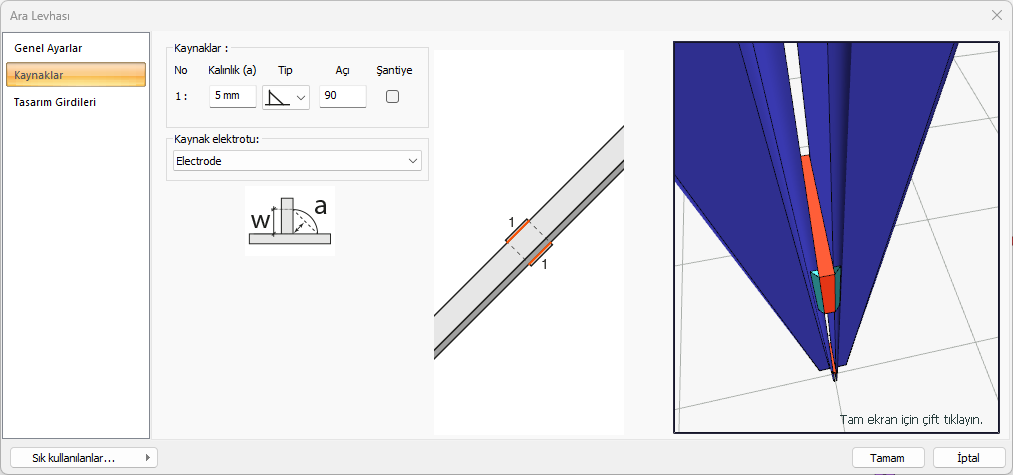

Kaynaklar Sekmesi


Özellikler

Kaynaklar


Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir.

Kaynak elektrodu


Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir.

Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin.

Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.


Şematik çizim


Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

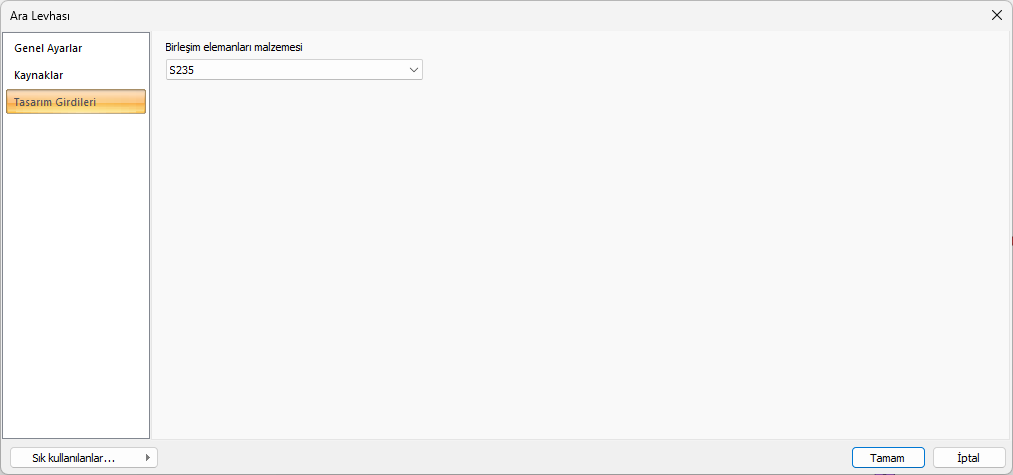

Tasarım Girdileri Sekmesi


Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.


Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
