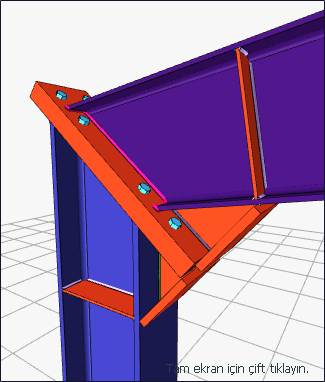

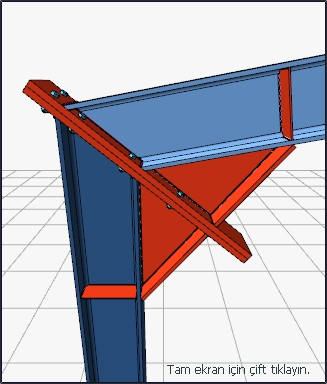

Mahya Birleşimi komutu ile kolon- eğimli kiriş birleşimi tanımlanır.

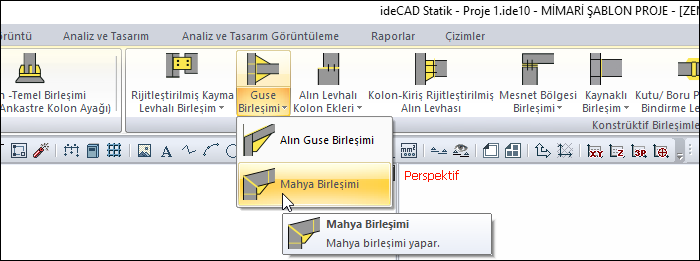

Mahya Birleşimi Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Birleşim sekmesinden Mahya Birleşimi satırını tıklayın.
-
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Mahya Birleşimi Ayarları Diyaloğunun Yeri
Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Mahya Birleşimi Ayarları Diyaloğu

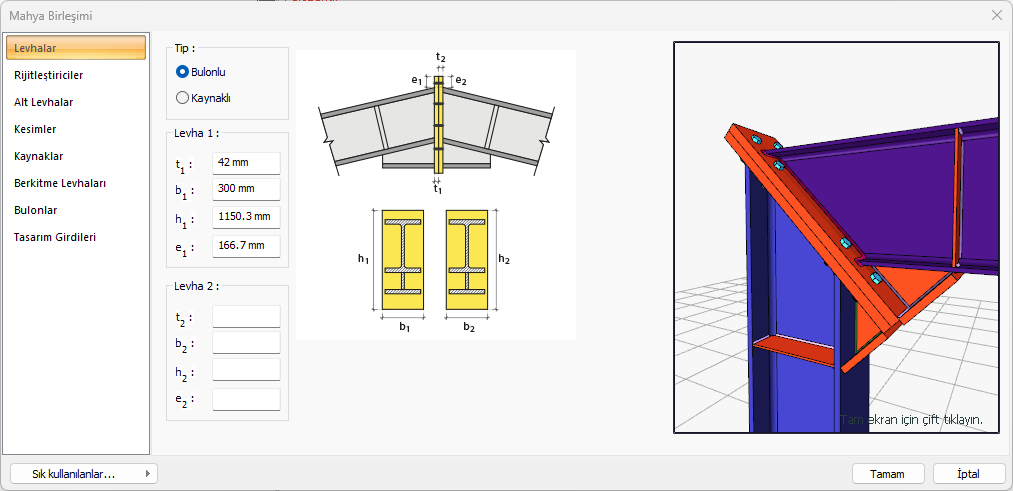

Levhalar Sekmesi
|
Özellikler |
|---|
|
Tip
Birleşim için bulonlu veya kaynaklı birleşim tipi seçimi yapılır. |
|
Levha 1
Levha 1 değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Levha 2
Levha 2 değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

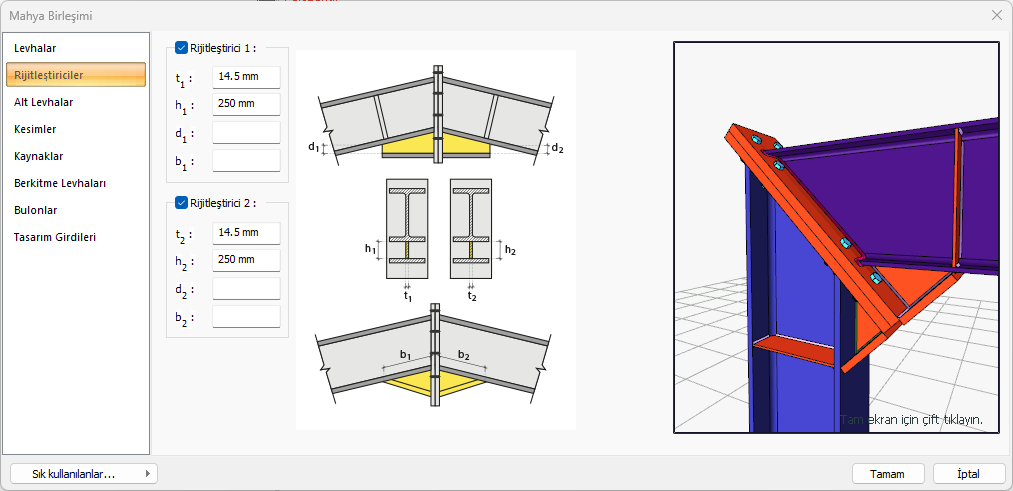

Rijitleştiriciler Sekmesi
|
Özellikler |
|---|
|
Rijitleştirici 1
Rijitleştirici 1 levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Rijitleştirici 2
Rijitleştirici 2 levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

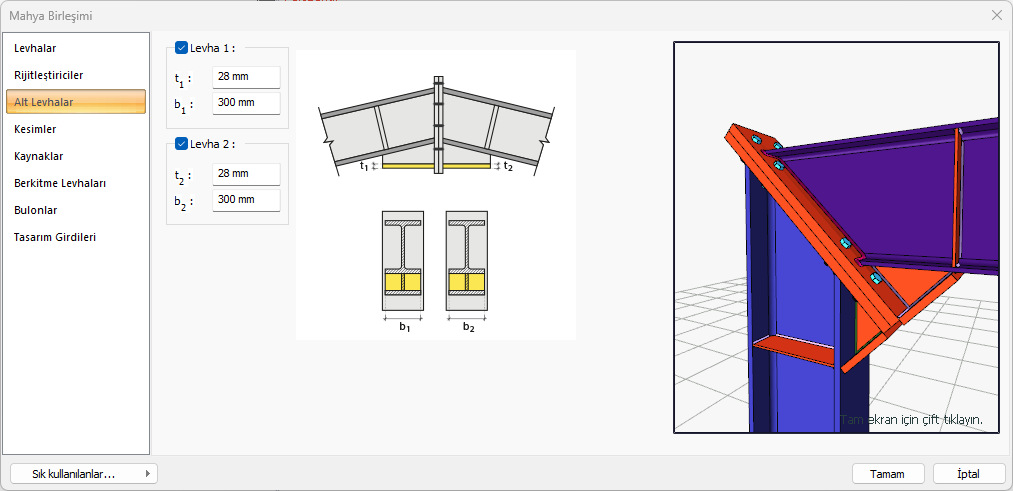

Alt Levhalar Sekmesi
|
Özellikler |
|---|
|
Levha 1
Levha 1 değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Levha 2
Levha 2 değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

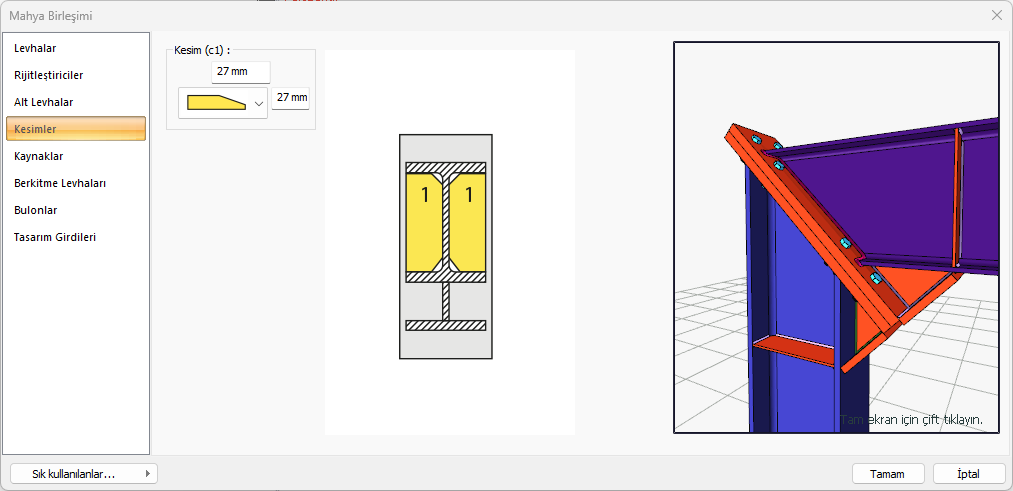

Kesimler Sekmesi
|
Özellikler |
|---|
|
Kesimler (c1)
Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
|
Şematik çizim
Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

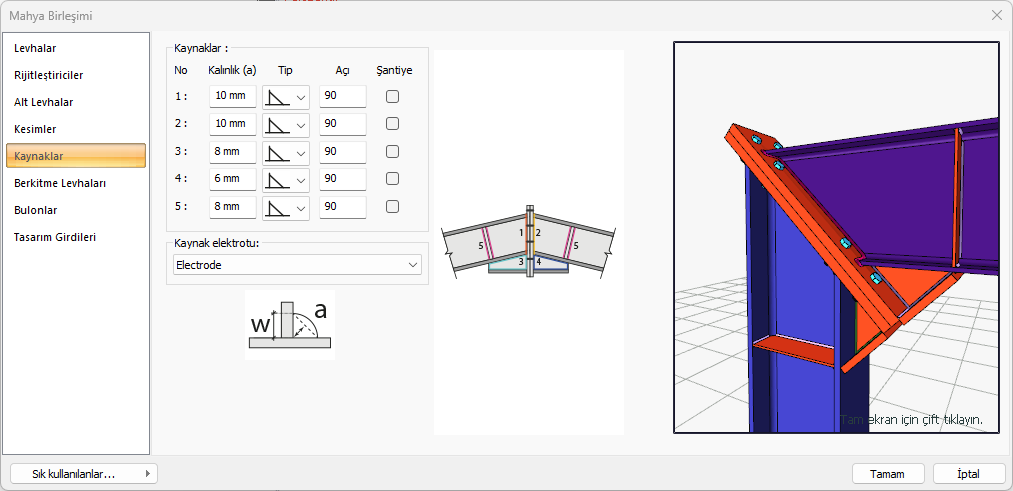

Kaynaklar Sekmesi
|
Özellikler |
|---|
|
Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|

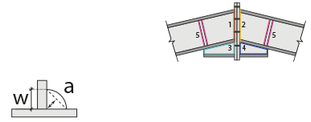

Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

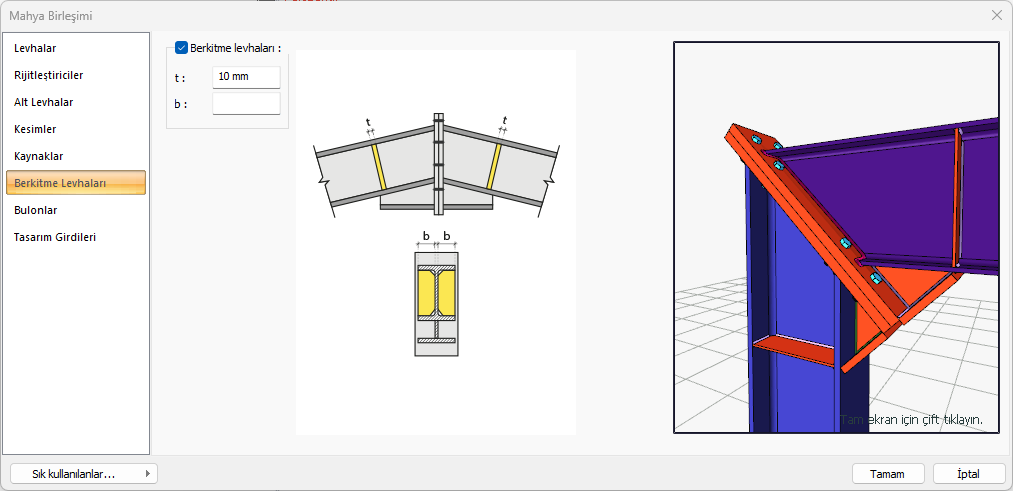

Berkitme Levhaları Sekmesi
|
Özellikler |
|---|
|
Berkitme levhaları
Berkitme levhaları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

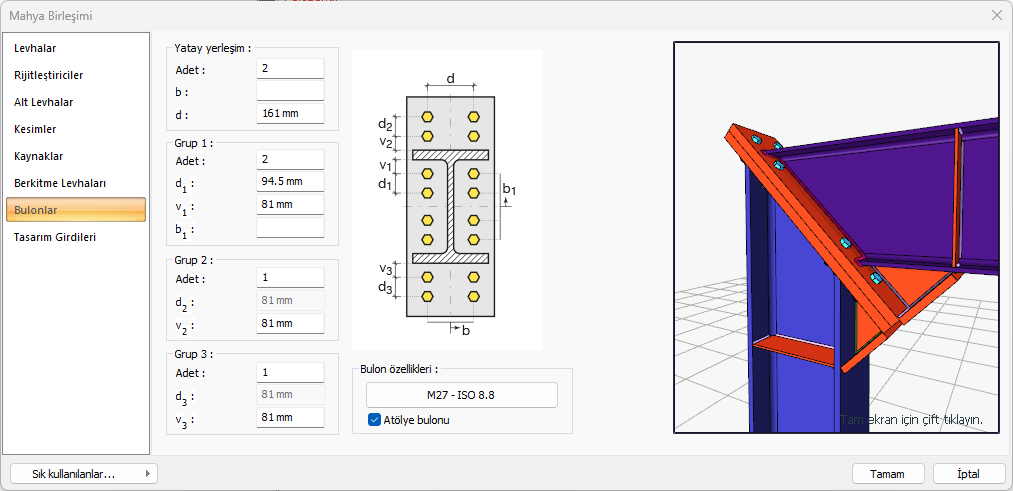

Bulonlar Sekmesi
|
Özellikler |
|---|
|
Yatay yerleşim
Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 1
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 2
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 3
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|
Şematik çizim
Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

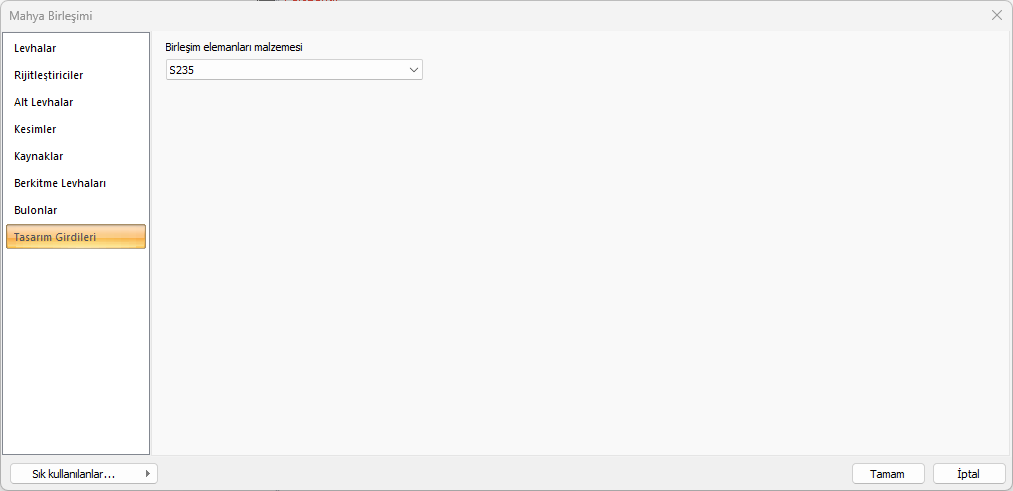

Tasarım Girdileri Sekmesi
Tasarım girdilerinde levha malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni levha malzemesi" tanımlayın. Levha malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Materyal tanımı" ve "Materyal değerleri" bilgilerini verin.
