Çelik Kiriş komutuyla, çelik tasarıma ait çelik kirişler oluşturulur.

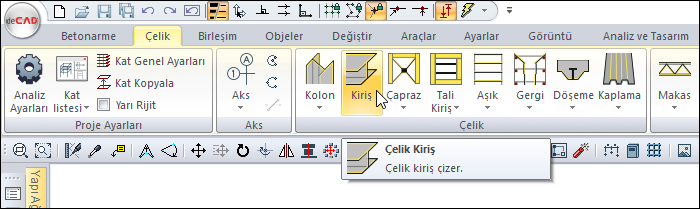

Çelik Kiriş Komutunun Yeri
Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüden Çelik Kiriş ikonunu tıklayın.
-
Çelik Kiriş toolbarı açılacaktır.
-
Fare imlecini kolonun üzerine getirin. İmleç şekil değiştirince farenin sol tuşunu tıklayın.
-
Farenizin hareketiyle beraber kirişiniz de hareket edecektir.
-
Kiriş toolbarında yer alan profil listesinden bir profil seçin.
-
Seçilen profil tipine göre kirişinizin öngörüntüsü değişecektir.
-
Boşluk tuşuna basarak kirişinizi farklı noktalardan (alt köşe, ortası ya da üst köşe) tutarak tanımlayabilirsiniz. Boşluk tuşuna her bastığında kaçıklığınız değişecektir.
-
Klavyeden Shift tuşuna basarak düz ya da dik bir kenar çizebilirsiniz. Kirişin ilk noktasını belirledikten sonra, imleci ikinci kolon üzerine getirip ikinci noktanızı oluşturun. Program sonraki kirişinizin öngörüntüsünü oluşturacaktır.
-
Komuttan çıkmak için Esc tuşuna basın. Kirişiniz oluşacaktır.
|
İşlem adımı |
|---|
|

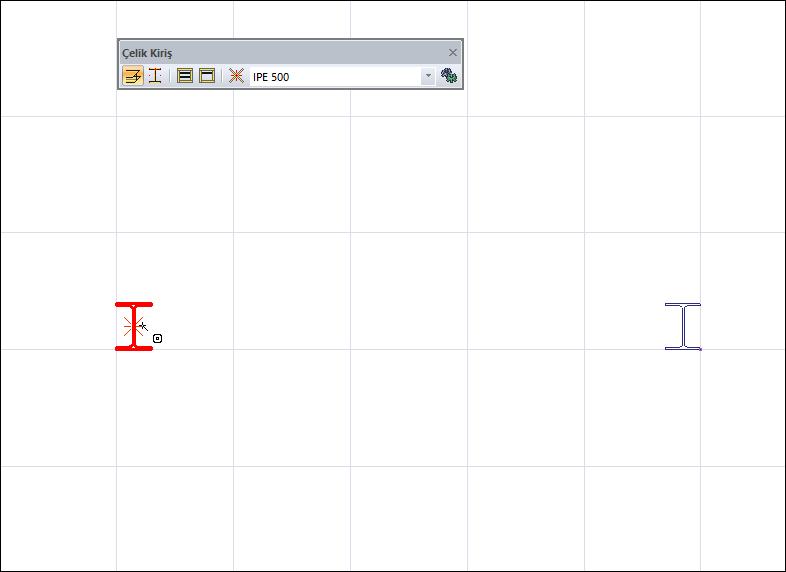

Çelik kirişin ilk noktasının belirlenmesi
|
|

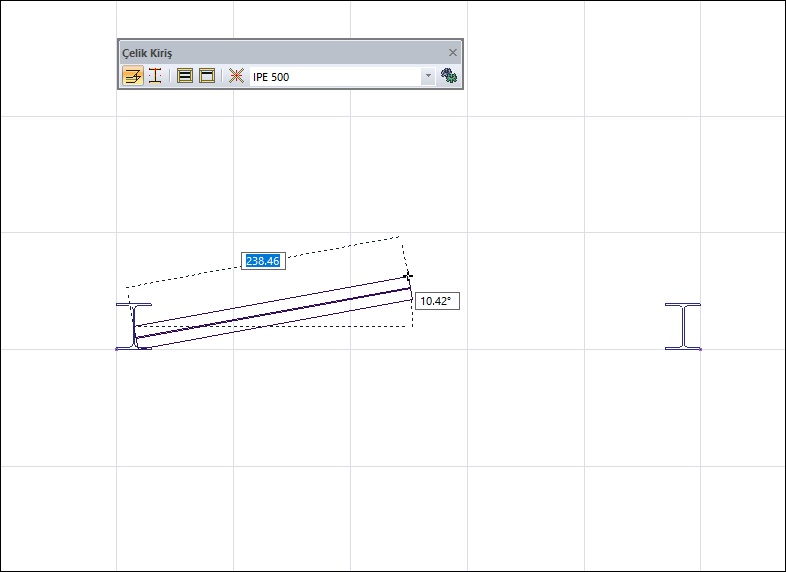

Kirişin öngörüntüsünün oluşması ve farenin hareketine bağlı olarak değişmesi
|
|

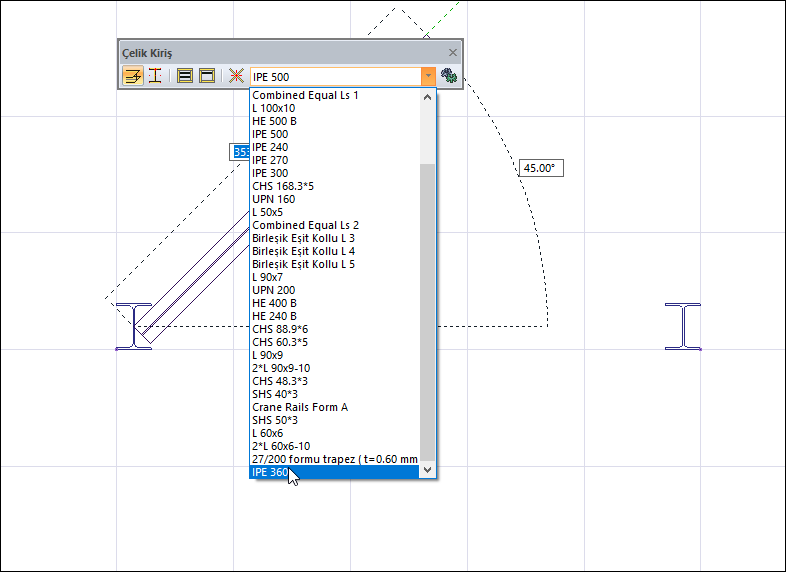

Çelik kiriş toolbarı profil listesinden profil seçilmesi
|
|

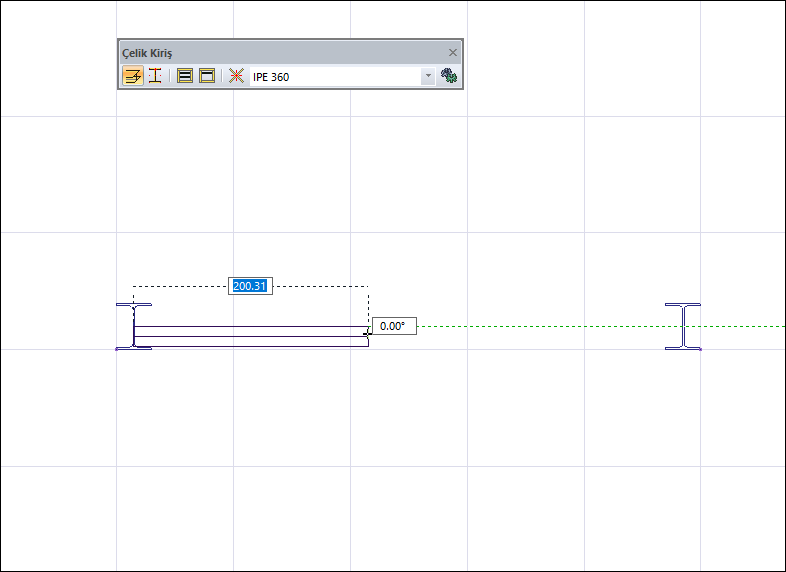

Öngörüntünün yeni profile göre değişmesi
|
|
Klavyeden boşluk tuşuna basılarak kaçıklığın değiştirilmesi
|
|

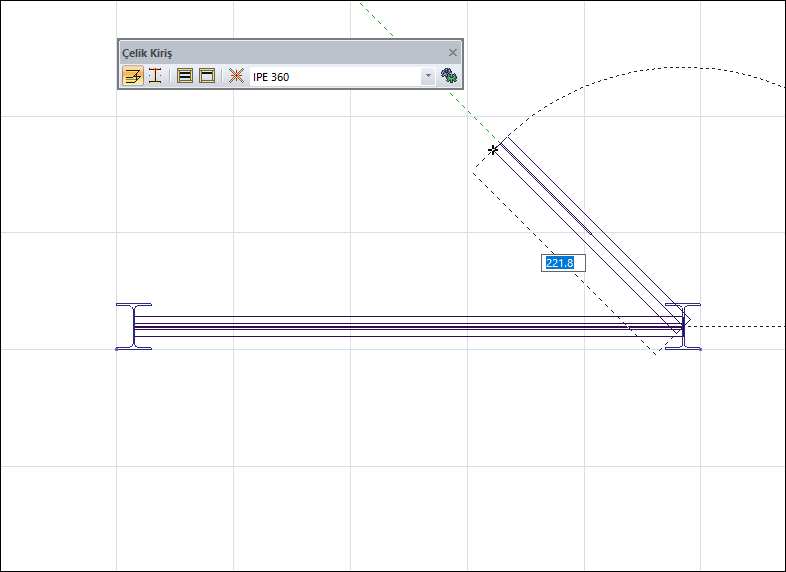

Kirişin ikinci noktasının oluşturulması ve yeni kirişin öngörüntüsünün oluşması
|
|

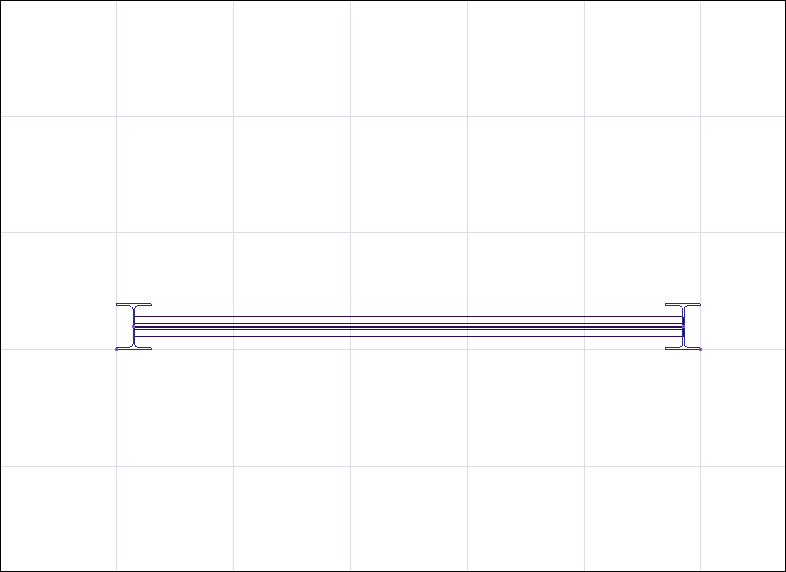

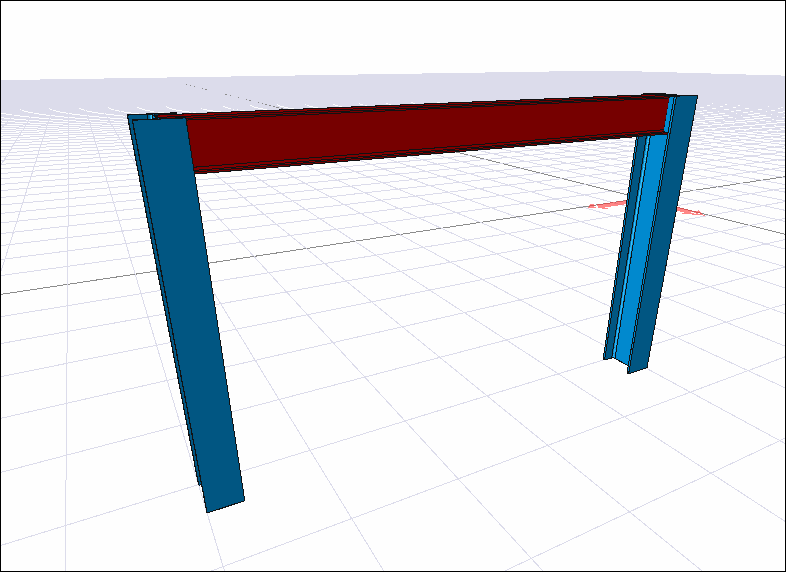

Çelik kiriş oluşturma işleminin tamamlanması
|
