Konsol Elemanı komutu ile çelik kolona konsol elemanı tanımlanır.

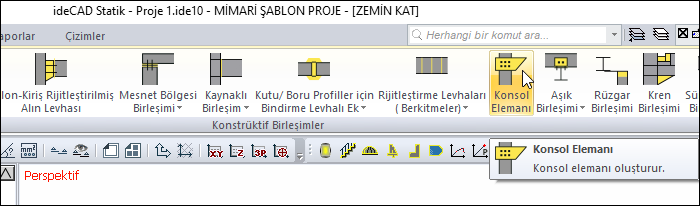

Konsol Elemanı Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
-
Birleşim sekmesinden Konsol Elemanı ikonunu tıklayın.
-
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
-
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
-
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
-
Birleşim sekmesinden Konsol Elemanı ikonunu tıklayın.
-
3 Boyutlu perspektif görüntüden kolona tıklayın.
-
Konsol elemanı ayarları diyaloğu açılacaktır.
-
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Konsol Elemanı Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Konsol Elemanı Ayarları Diyaloğu

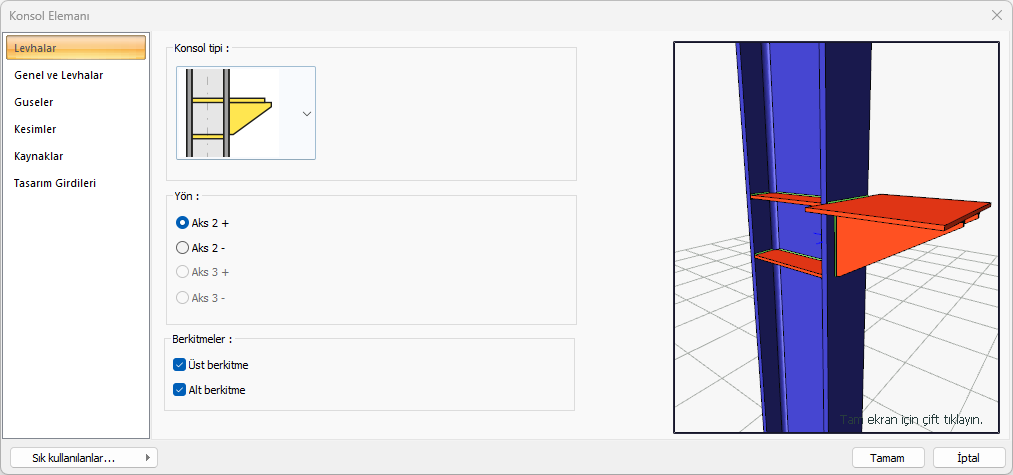

Levhalar Sekmesi
|
Özellikler |
|---|
|

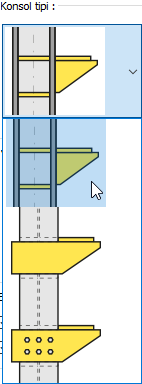

Konsol tipi
Listeden konsol tiplerinden biri seçilir. |
|
Yön
Konsol elemanın kolon aksına göre yerleşimi gösterir. Seçilen aksa göre konsolun kolon üstündeki yönü değişir. |
|
Berkitmeler
Üst ve alt berkitmeler işaretlenerek kolonda elemanı hizasında rijitleştirme levhaları oluşturur. |
|

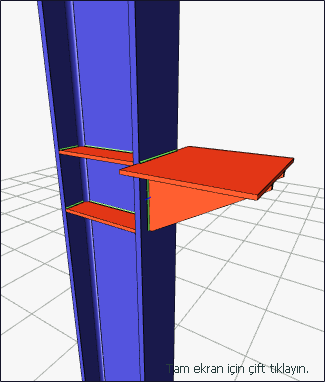

Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

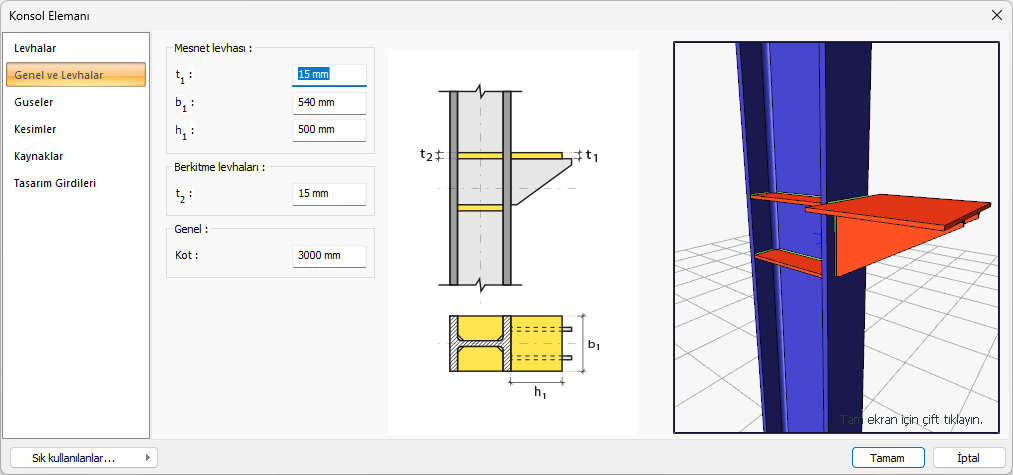

Genel ve Levhalar Sekmesi
|
Özellikler |
|---|
|

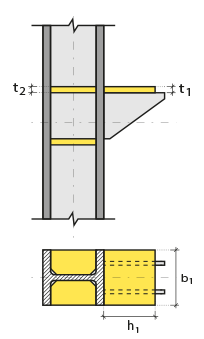

Mesnet levhası
Mesnet levhası boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Berkitme levhaları
Berkitme levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Genel
Konsolun kotu belirlenir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

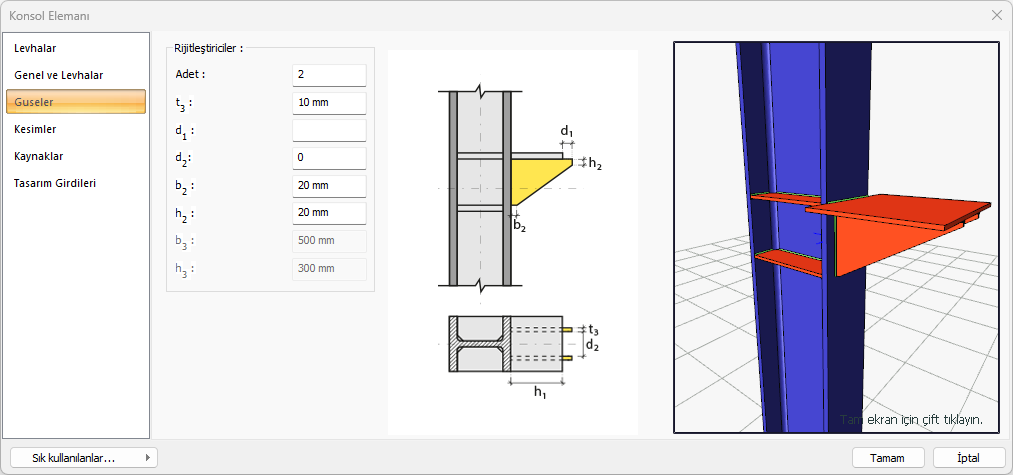

Guseler Sekmesi
Bu sekmedeki değerler seçilen konsol tipine göre değişmektedir. Şematik gösterime göre verileri girin.
|
Özellikler |
|---|
|

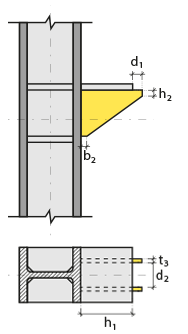

Rijitleştiriciler
Rijitleştirici levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

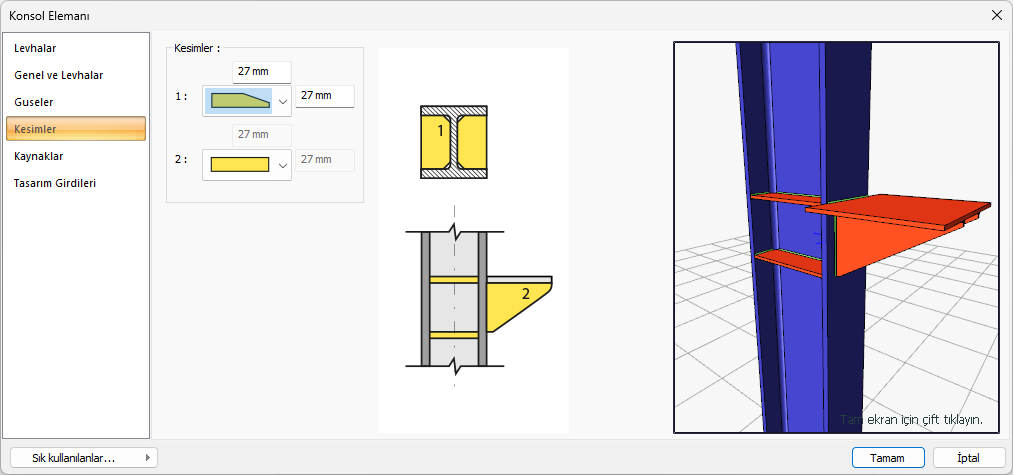

Kesimler Sekmesi
|
Özellikler |
|---|
|

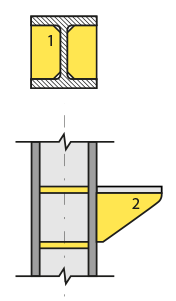

Kesimler
Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
|
Şematik çizim
Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

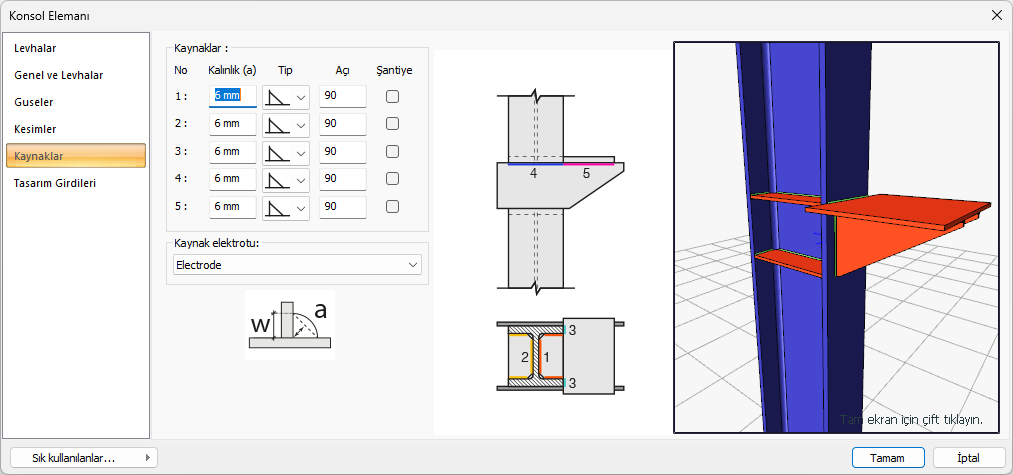

Kaynaklar Sekmesi
|
Özellikler |
|---|
|

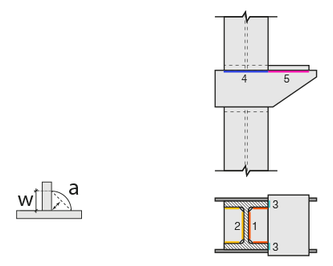

Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|
Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

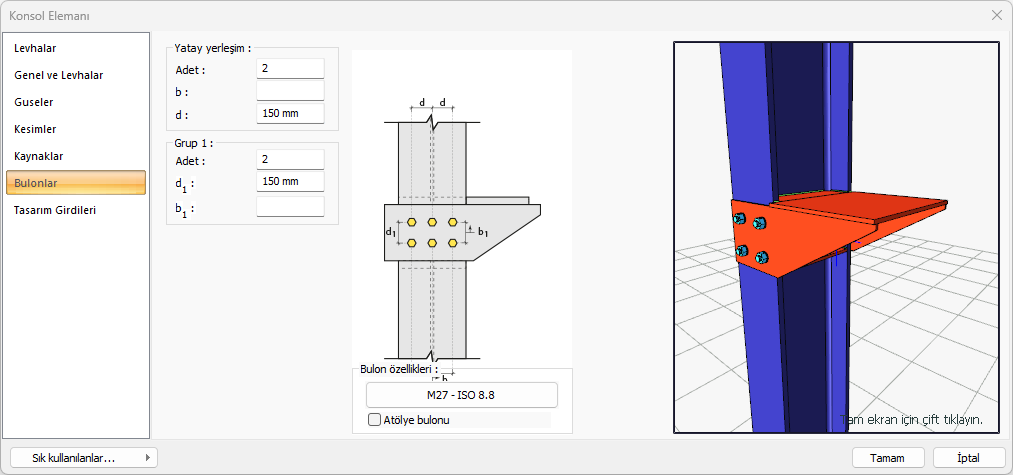

Bulonlar Sekmesi
Bu sekme 3. tip, bulonlu konsol seçildiğinde görünür.
|
Özellikler |
|---|
|

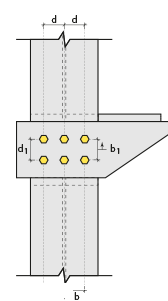

Yatay yerleşim
Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Grup 1
Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Bulon özellikleri
Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
|
Şematik çizim
Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
|

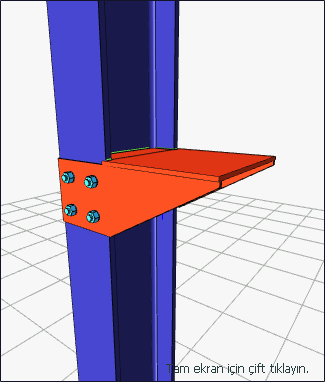

Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

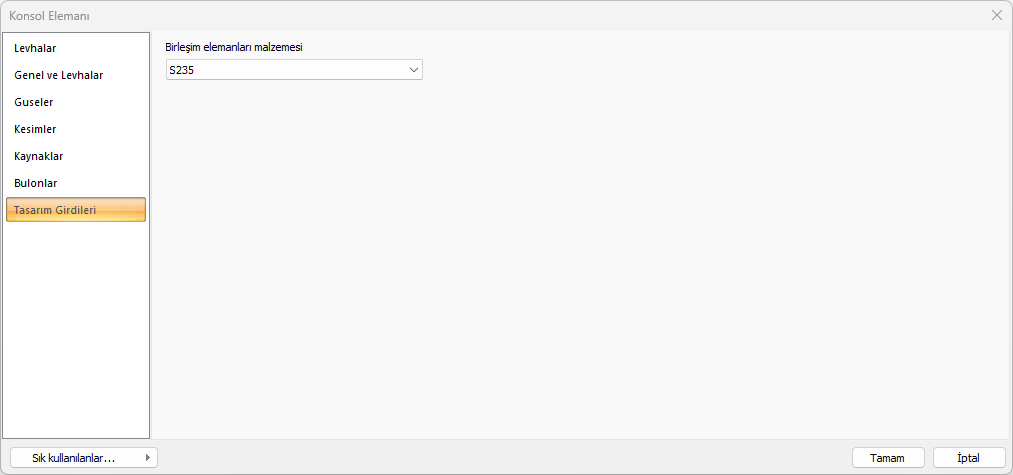

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
