Kutu/ Boru Profiller için Bindirme Levhalı Ek Tanımlama
Kutu/Boru Profiller için Bindirme Levhalı Ek komutu ile boru/kutu kesitli kolonlar veya kirişler bindirmeli ek ile birleştirilir.
Kutu/ Boru Profiller için Bindirme Levhalı Ek Komutunun Yeri

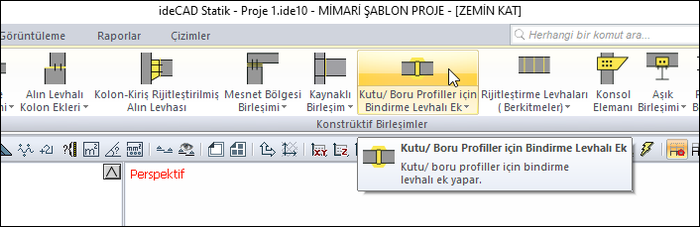

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Birleşim sekmesinden Kutu/ Boru Profiller için Bindirme Levhalı Ek ikonunu tıklayın.
3 Boyutlu perspektif görüntüden önce kutu ve/veya boru profilli 1. elemanı tıklayın, ardından kutu ve/veya boru profilli 2. elemanı tıklayın

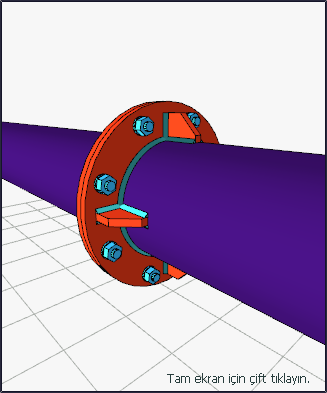

Birleşim varsayılan ayarlarla oluşacaktır.
Kutu/ Boru Profiller için Bindirme Levhalı Ek Ayarları Diyaloğunun Yeri
Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Kutu/ Boru Profiller için Bindirme Levhalı Ek Ayarları Diyaloğu

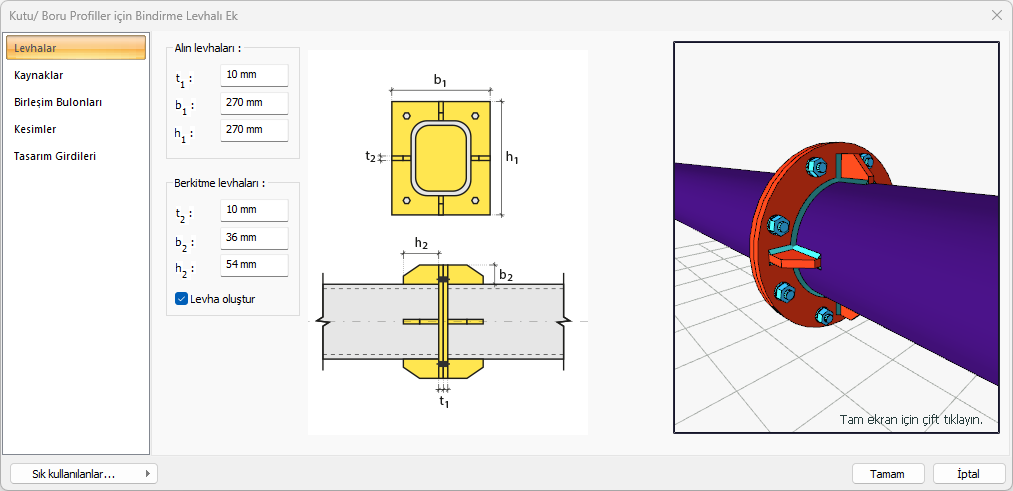

Levhalar Sekmesi
Özellikler |
|---|

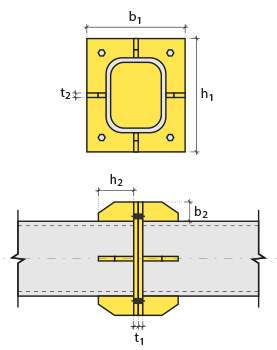

Alın levhaları  Alın levhaları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Berkitme levhaları  Berkitme levhaları değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

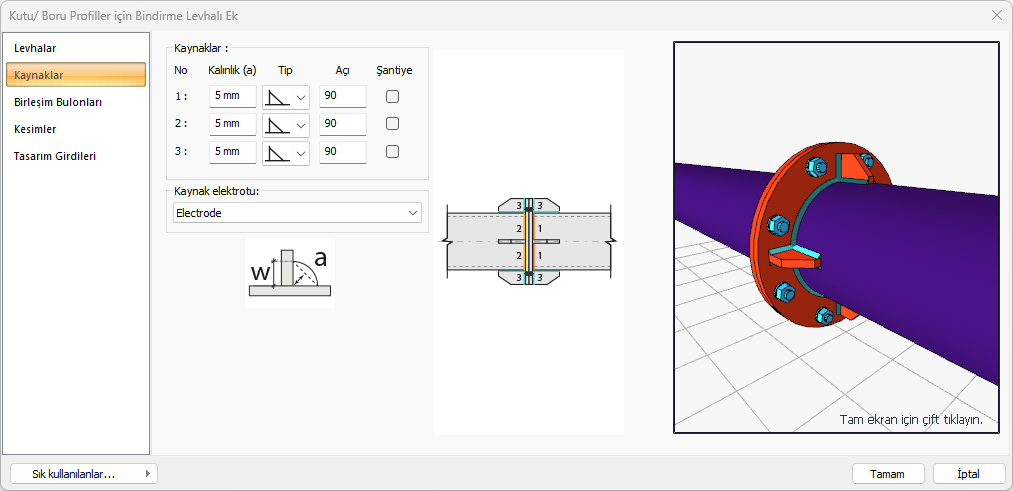

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |
Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

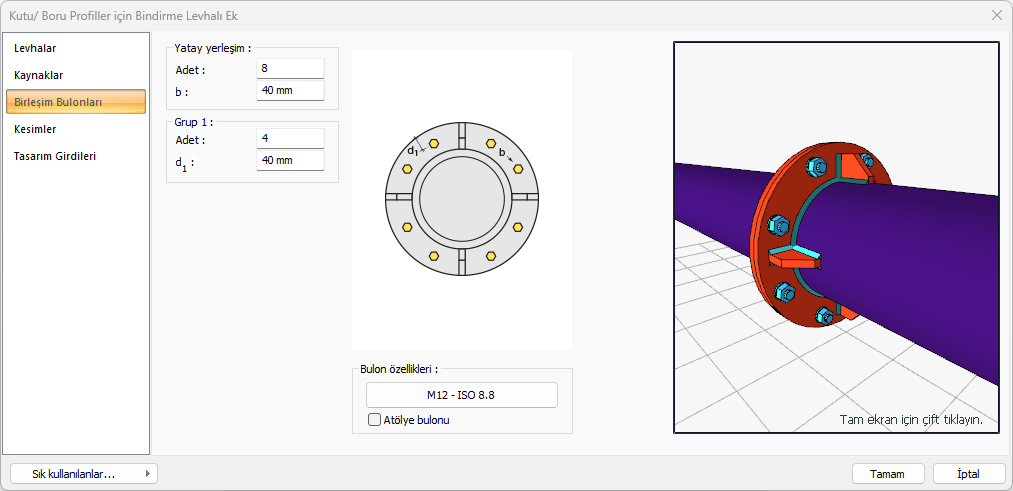

Birleşim Bulonları Sekmesi
Özellikler |
|---|
Yatay yerleşim  Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 1  Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Bulon özellikleri  Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
Şematik çizim  Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Kesimler Sekmesi
Özellikler |
|---|

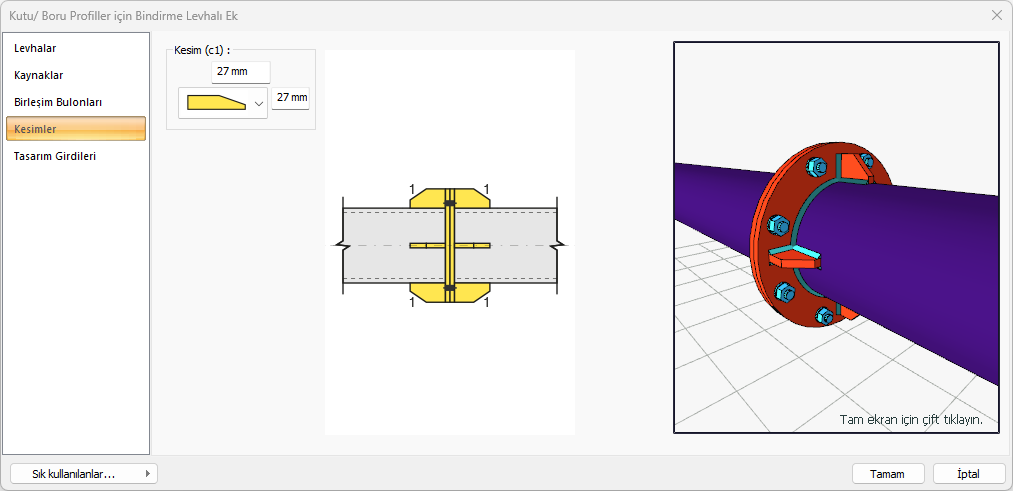

Kesimler (c1)  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

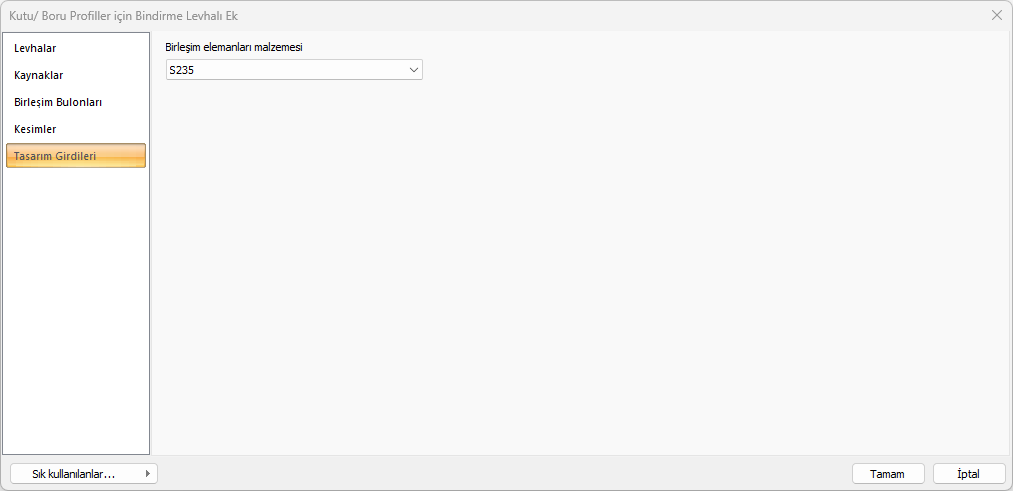

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
