Köşebentli Kayma Birleşimi (Tali Kirişler İçin) Tanımlama

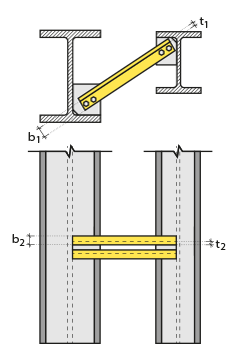

Köşebentli Kayma Birleşimi (Tali Kirişler için) komutu ile kiriş-kiriş veya kiriş-tali kiriş birleşimi tanımlanır.

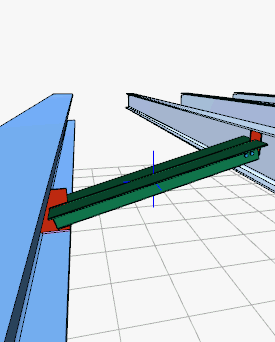

Karşılıklı çelik kirişleri veya çelik kiriş-tali çelik kirişleri köşebentle birbirine bağlar.


Köşebentli Kayma Birleşimi (Tali Kirişler İçin) Komutunun Yeri

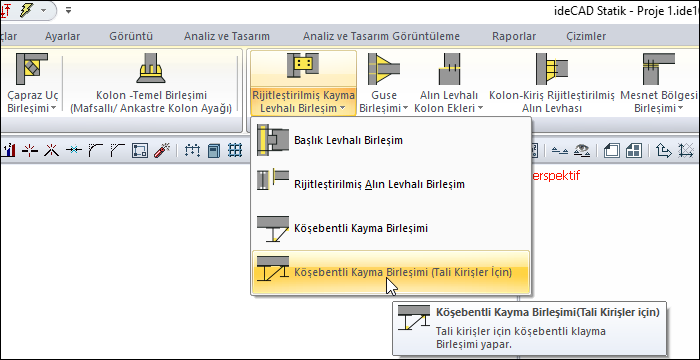

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.


İşlem Adımları

  • Birleşim sekmesinden Köşebentli Kayma Birleşimi (Tali Kirişler İçin) satırını tıklayın.

  • Önce ana kirişi seçin. Sonra ona paralel diğer kirişi veya tali kirişi seçin.

  • Program başlangıca olan mesafeyi soracaktır. Verilecek değer sol uca olan mesafedir.

  • Mesafe verilip Tamam tıklanırsa, birleşim varsayılan ayarlarla oluşacaktır.

Köşebentli Kayma Birleşimi (Tali Kirişler İçin) Ayarları Diyaloğunun Yeri

Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.


Köşebentli Kayma Birleşimi (Tali Kirişler İçin) Ayarları Diyaloğu

Tip Sekmesi


Özellikler

Bağlantı tipi


Mesnet ve tali levhaya için bağlantı tipi seçilir.

Çapraz tipi


Çaprazların sol da mı sağ da yoksa hem iki tarafta mı olacağı seçilir.

Bağlantı yönü


Bağlantının üstten mi alttan mı olacağı seçilir.

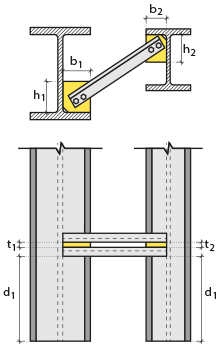

Şematik çizim


Birleşim ve yerleşim değerleri şematik çizim üzerinde gösterilir.

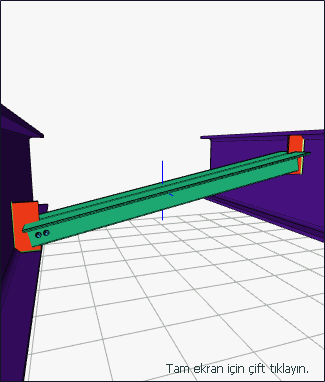

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

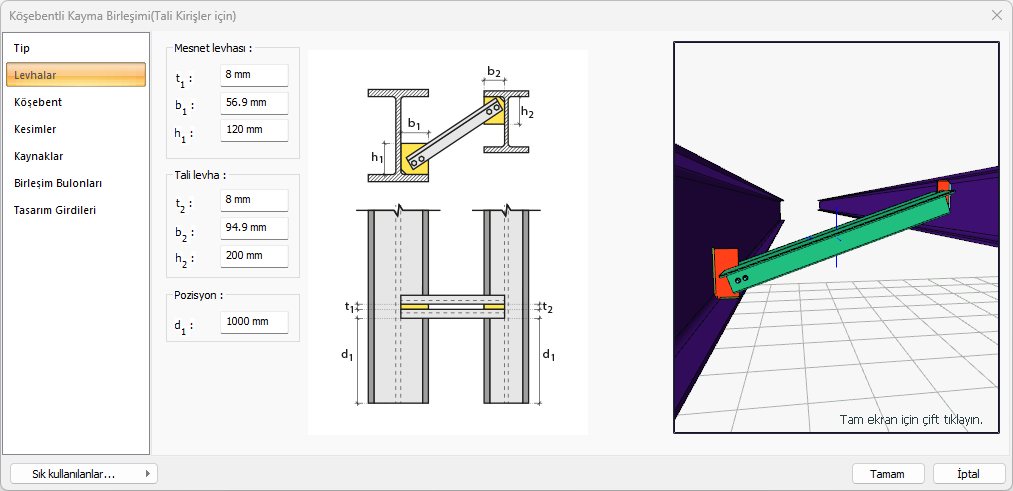

Levhalar Sekmesi


Özellikler

Mesnet levhası


Mesnet levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Tali levha


Tali levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Pozisyon


Teli kirişin yeri değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Şematik çizim


Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

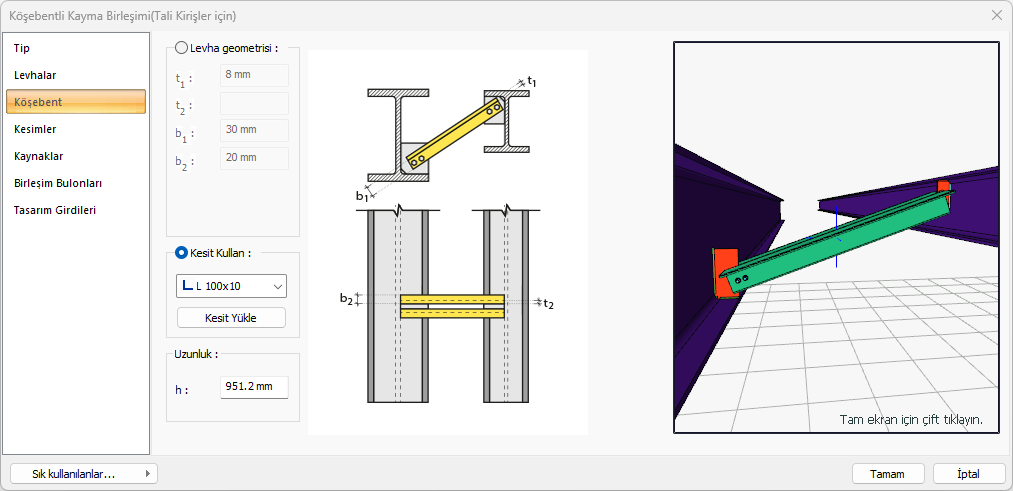

Köşebent Sekmesi


Özellikler

Levha geometrisi


Seçenek işaretlenirse köşebent değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Kesit kullan


Seçenek işaretlenerek hazır L profillerden biri köşebent olarak listeden seçilir. Kesit yükle butonu tıklanarak hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır.

Uzunluk


Kullanılacak köşebent uzunluğu değer girilerek belirlenir.

Şematik çizim


Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

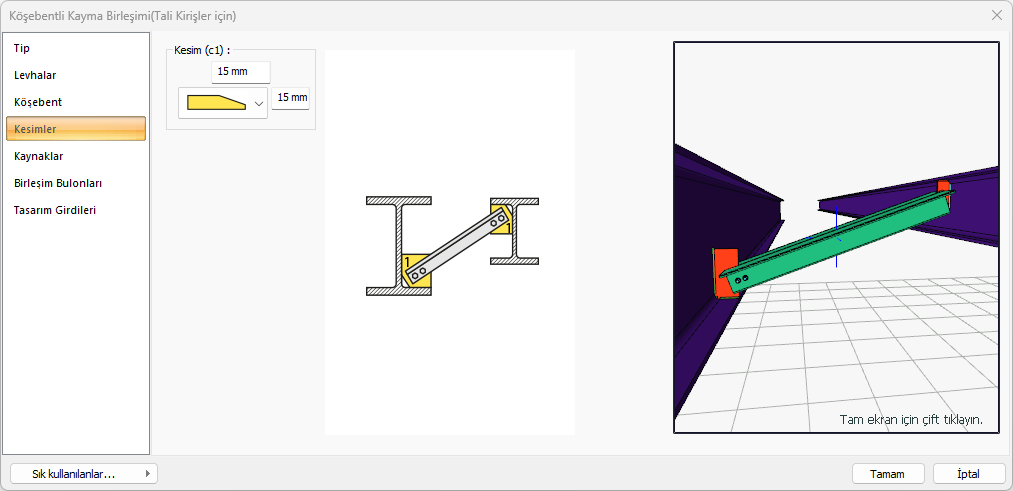

Kesimler Sekmesi


Özellikler

Kesimler (c1)


Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir.

Şematik çizim


Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

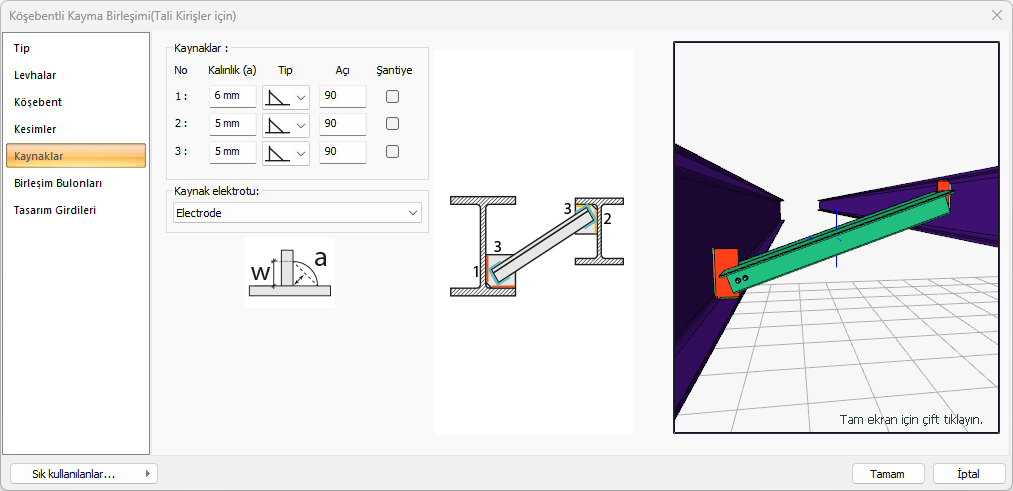

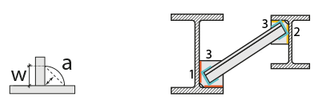

Kaynaklar Sekmesi


Özellikler

Kaynaklar


Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir.

Kaynak elektrodu


Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir.

Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin.

Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.


Şematik çizim


Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

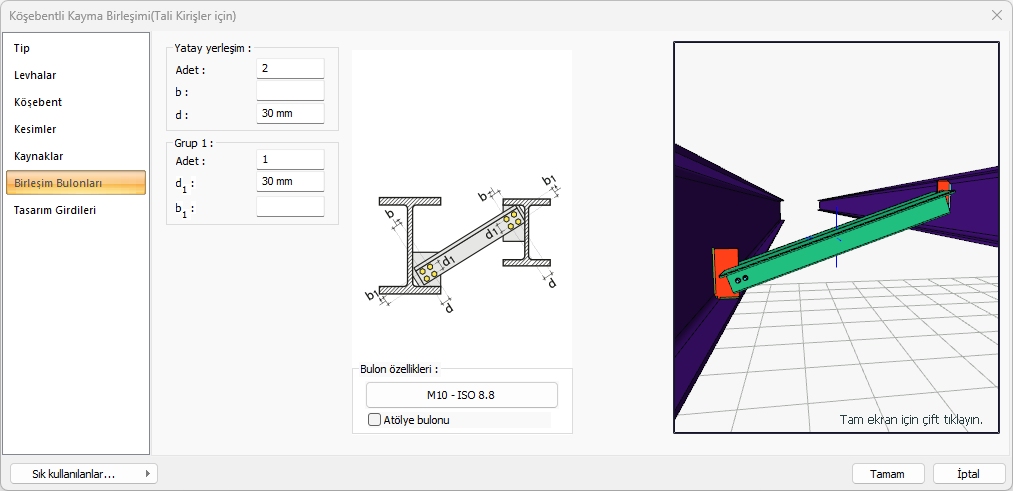

Birleşim Bulonları Sekmesi


Özellikler

Yatay yerleşim


Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Grup 1


Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Bulon özellikleri


Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır.

Şematik çizim


Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

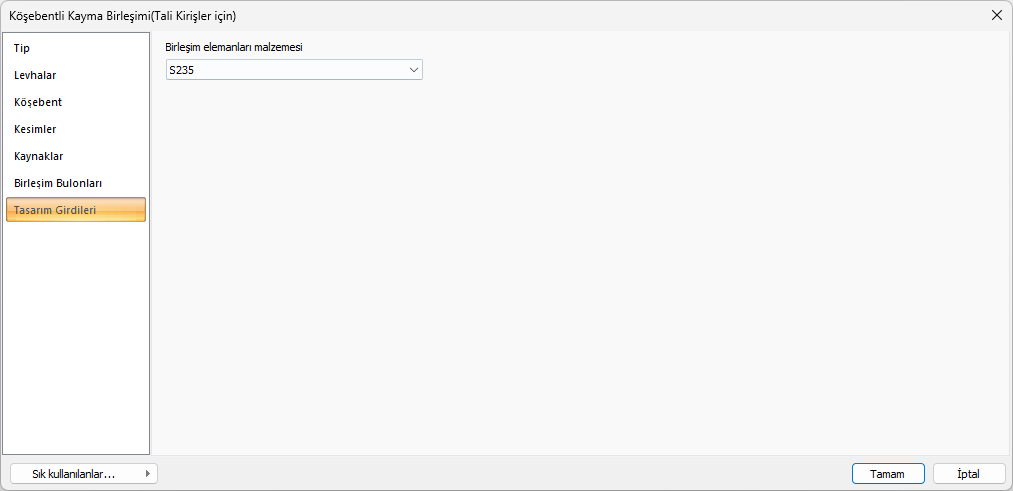

Tasarım Girdileri Sekmesi


Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.


Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
