Çift Levhalı Çerçeve Köşesi Birleşimi Tanımlama

Çift Levhalı Çerçeve Köşesi Birleşimi komutu ile kolon-kiriş birleşimi tanımlanır.

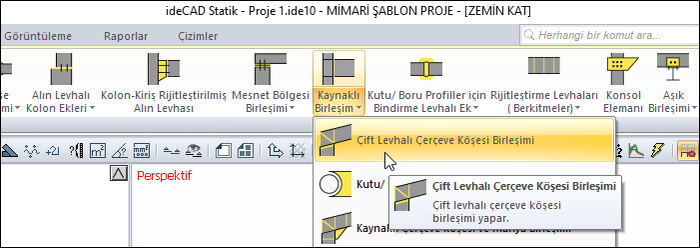

Çift Levhalı Çerçeve Köşesi Birleşimi Komutunun Yeri

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.

İşlem Adımları

Hızlı Çizim Modu Açık

  • Birleşim sekmesinden Çift Levhalı Çerçeve Köşesi Birleşimi satırını tıklayın.

  • 3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın

  • Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.

  • Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.

  • Birleşim varsayılan ayarlarla oluşacaktır.

Hızlı Çizim Modu Kapalı

  • Birleşim sekmesinden Çift Levhalı Çerçeve Köşesi Birleşimi satırını tıklayın.

  • 3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.

  • Çift levhalı çerçeve köşesi birleşimi ayarları diyaloğu açılacaktır.

  • İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.

Çift Levhalı Çerçeve Köşesi Birleşimi Ayarları Diyaloğunun Yeri

Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.

Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.

Çift Levhalı Çerçeve Köşesi Birleşimi Ayarları Diyaloğu

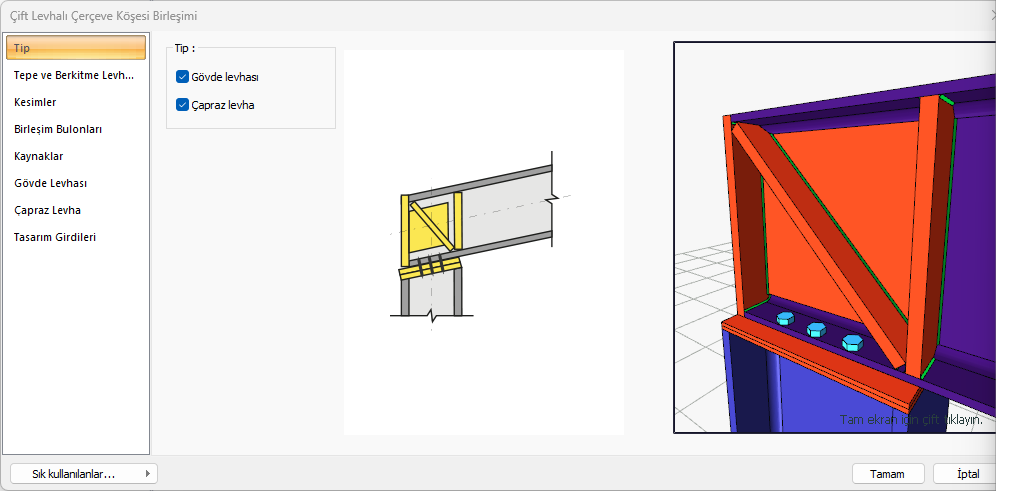

Tip Sekmesi


Özellikler

Tip

Birleşim için gövde, çapraz, güse levha seçimleri yapılır.

Şematik çizim

Birleşim ve yerleşim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

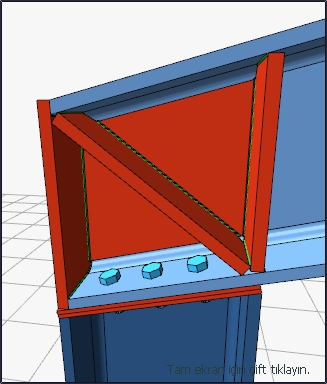

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

Tepe ve Berkitme Levhası Sekmesi


Özellikler

Kiriş tepe levhası

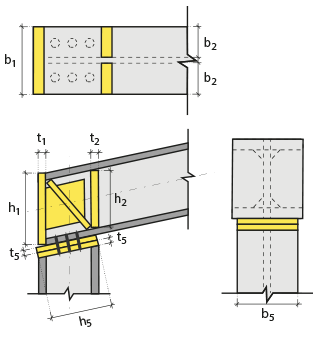

Kiriş tepe levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Kiriş berkitme levhası

Kiriş berkitme levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Şim

Şim, bulonlu birleşimlerde bağlanacak elemanlar arasına yerleştirilen bir levhadır. Şim yapılacaksa seçenek işaretlenir ve t2, kalınlık değeri verilir.

Şematik çizim

Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

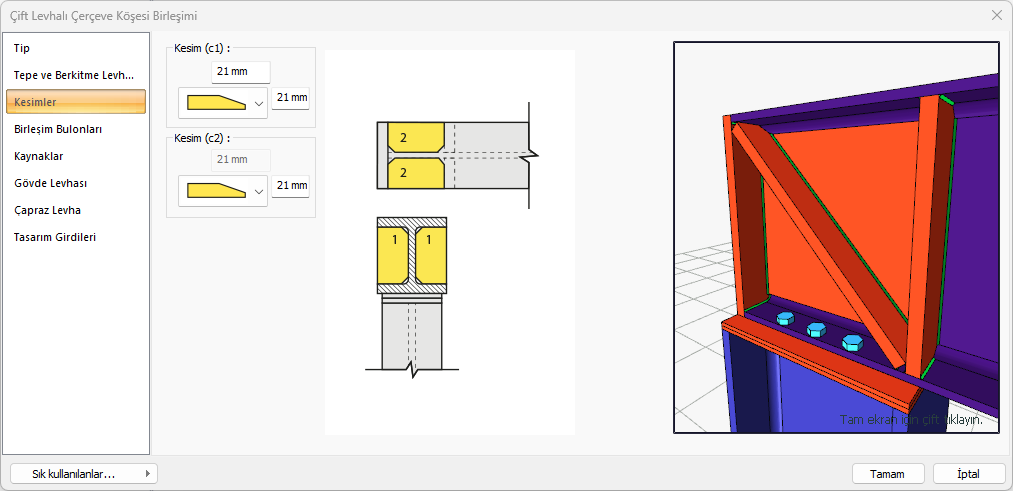

Kesimler Sekmesi


Özellikler

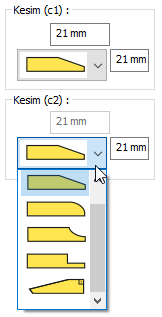

Kesimler (c1, c2)

Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir.

Şematik çizim

Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

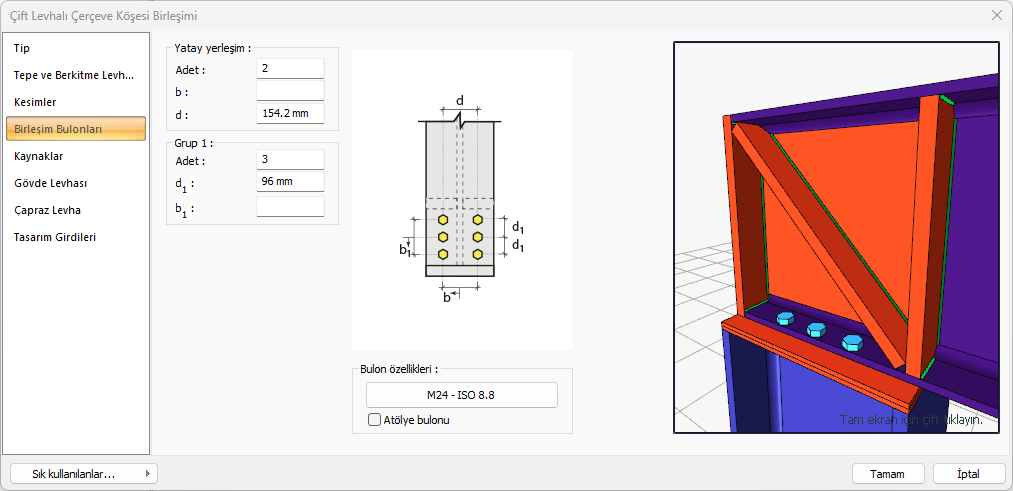

Birleşim Bulonları Sekmesi


Özellikler

Yatay yerleşim


Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Grup 1


Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir.

Bulon özellikleri


Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır.

Şematik çizim


Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

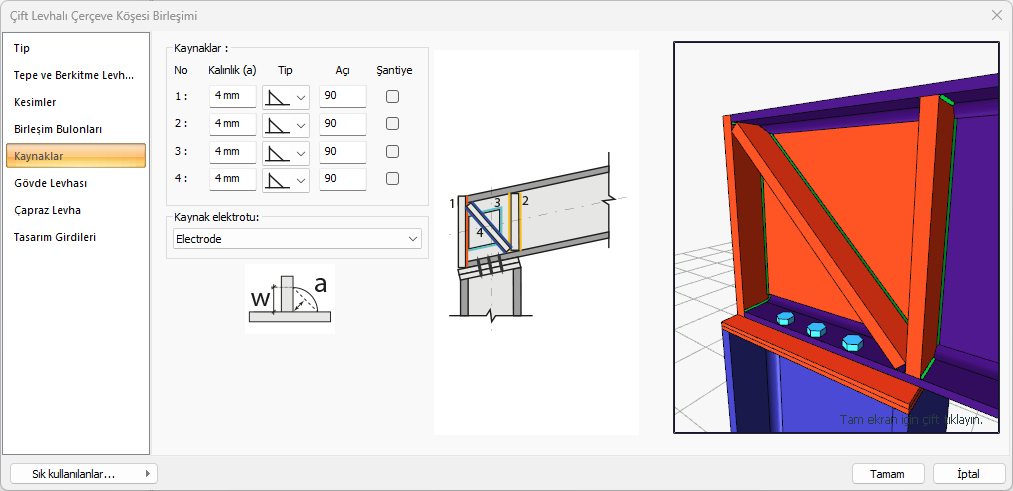

Kaynaklar Sekmesi


Özellikler

Kaynaklar

Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir.

Kaynak elektrodu

Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir.

Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin.

Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.


Şematik çizim

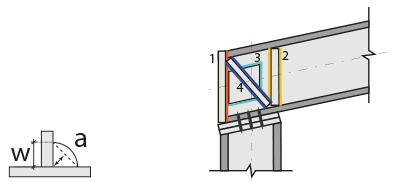

Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir.

Öngörüntü


Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

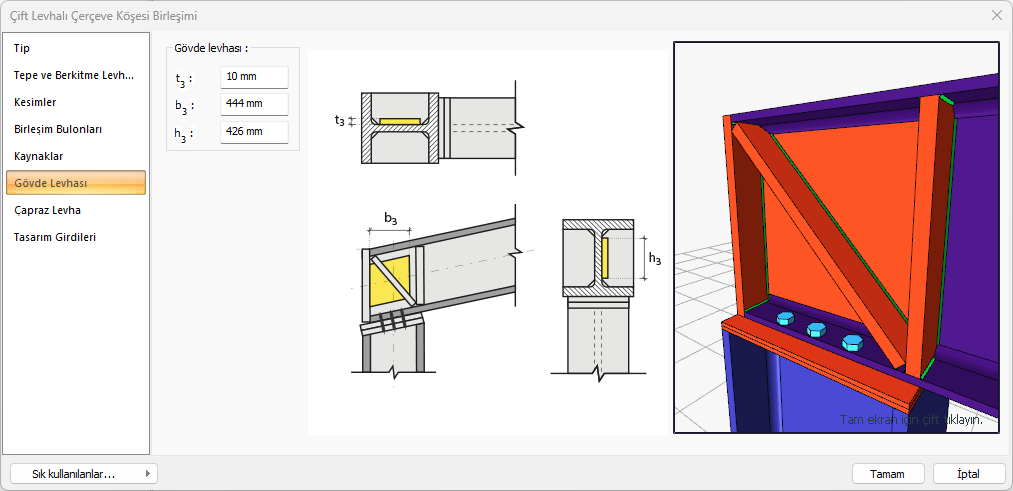

Gövde Levhası Sekmesi


Özellikler

Gövde levhası

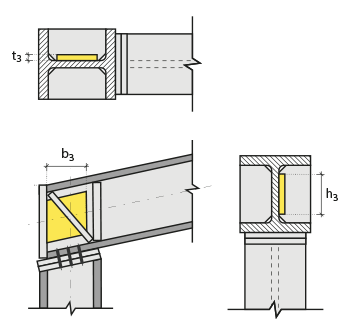

Gövde levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

Şematik çizim

Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

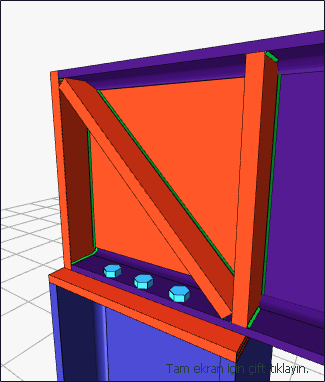

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

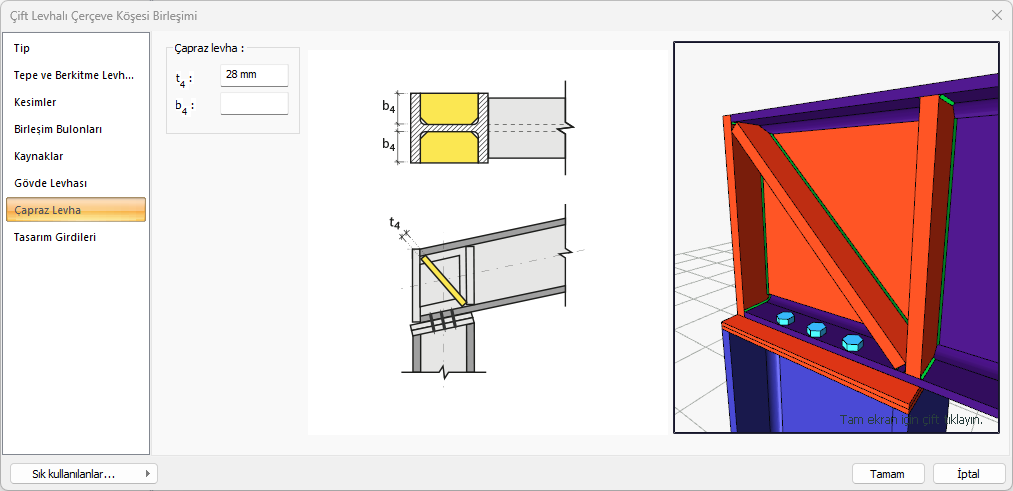

Çapraz Levha Sekmesi


Özellikler

Gövde levhası

Gövde levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir.

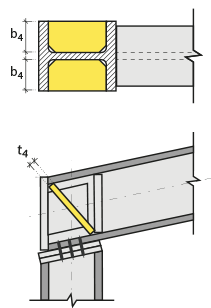

Şematik çizim

Birleşim ve levha değerleri şematik çizim üzerinde gösterilir.

Öngörüntü

Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir.

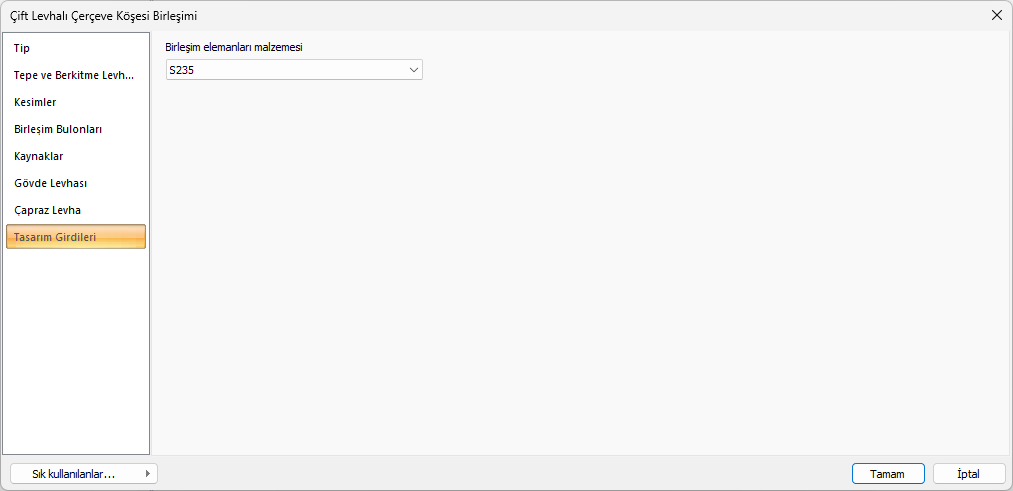

Tasarım Girdileri Sekmesi


Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.


Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
