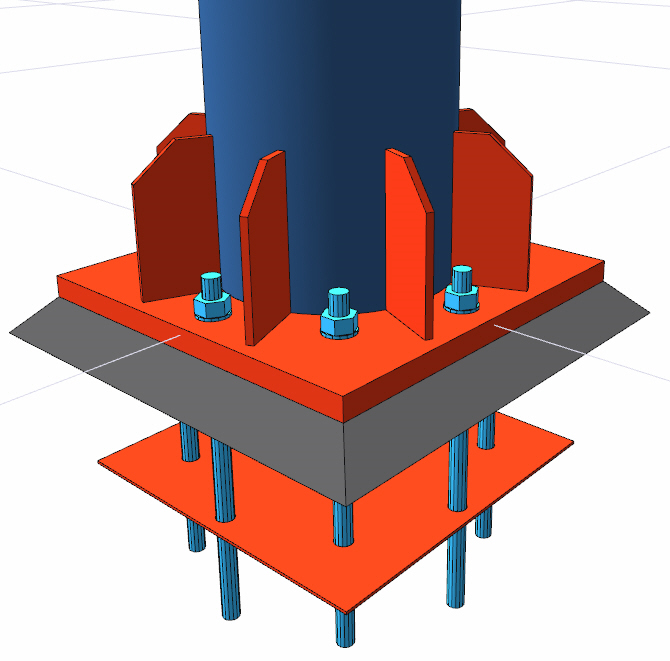

Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı Tanımlama
Dikdörtgen Levhalı Boru Profiller için Kolon Ayağı komutu ile çelik kolon-temel birleşimi tanımlanır.
Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı Komutunun Yeri

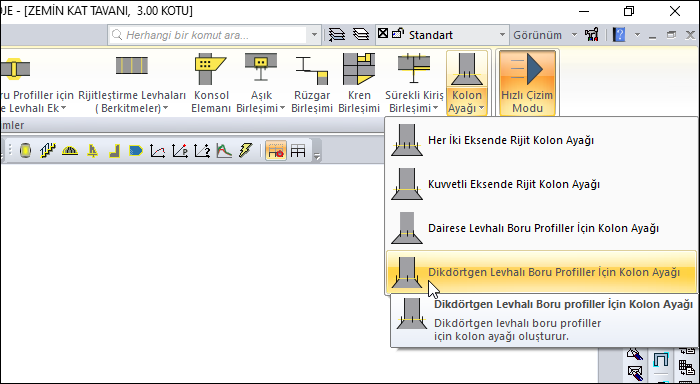

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
Çelik menüsünden Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı satırını tıklayın.
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
Çelik menüsünden Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı satırını tıklayın.
3 Boyutlu perspektif görüntüden kolonu tıklayın.
Birleşim varsayılan ayarlarla oluşacaktır.
Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı Diyaloğunun Yeri
Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.

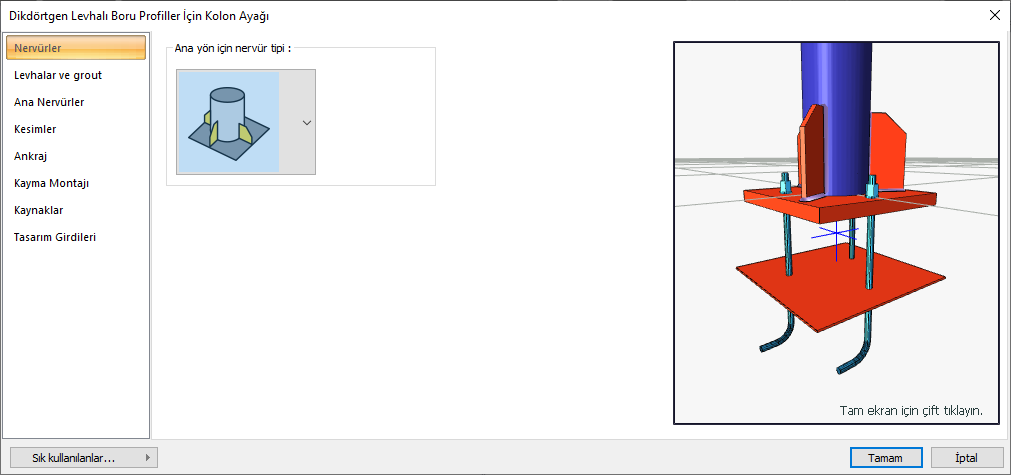

Dikdörtgen Levhalı Boru Profiller İçin Kolon Ayağı Diyaloğu
Nervürler Sekmesi
Özellikler |
|---|

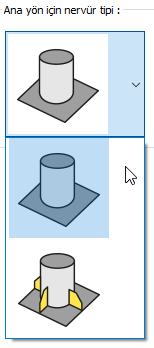

Ana yön için nervür tipi  Ana yöndeki nervür tipi seçeneklerden seçilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

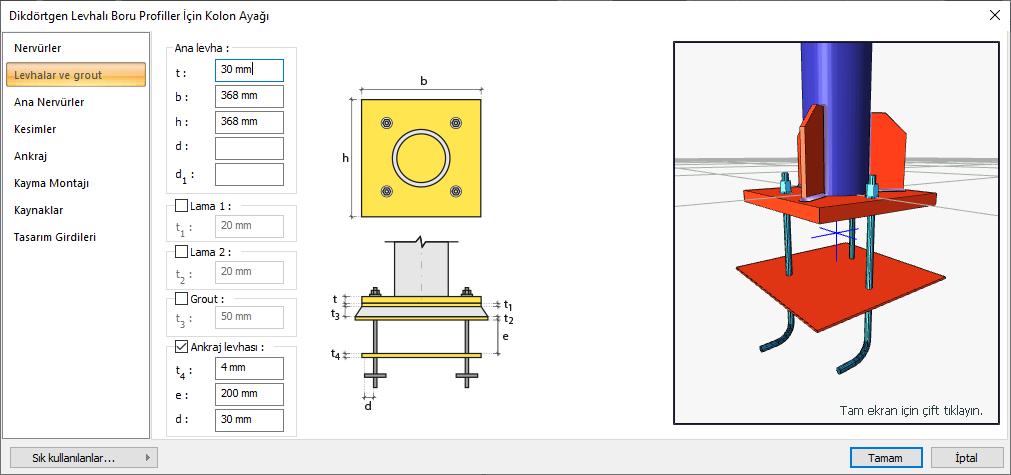

Levhalar ve Grout Sekmesi
Özellikler |
|---|

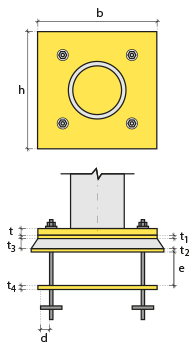

Ana levha  Ana levha değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Lama 1/2  Lama levhaları değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grout  Grout için değer girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Ankraj levhası  Ankraj levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

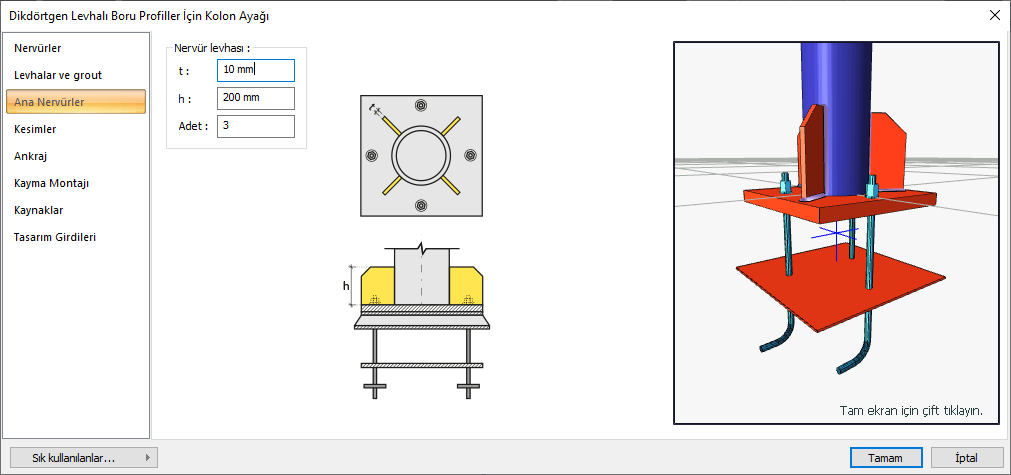

Ana Nervürler Sekmesi
Özellikler |
|---|

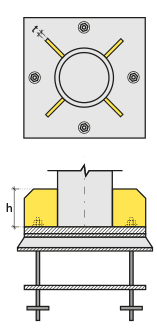

Nervür levhası  Nervür levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

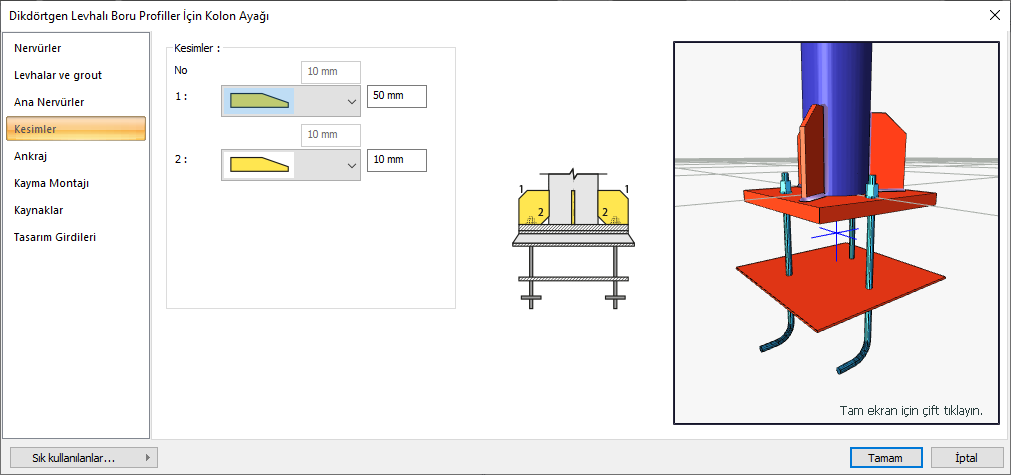

Kesimler Sekmesi
Özellikler |
|---|

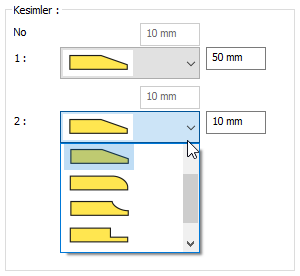

Kesimler  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

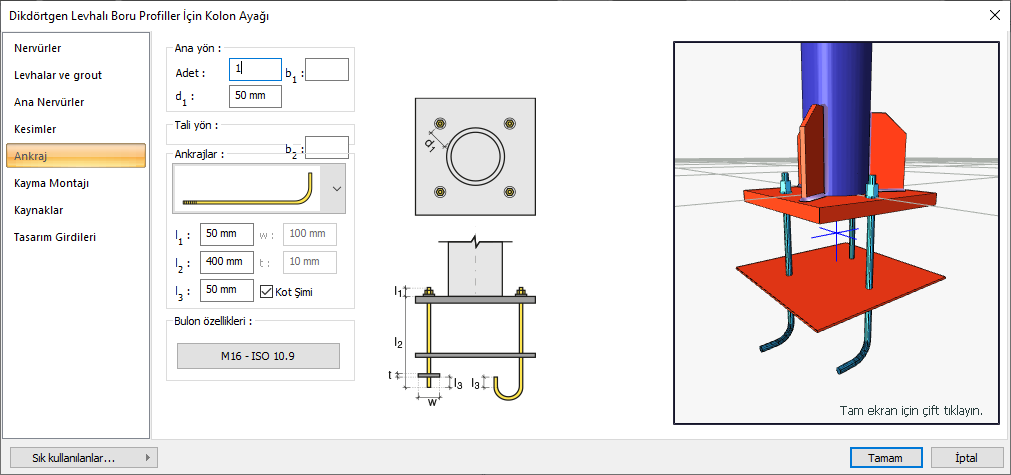

Ankraj Sekmesi
Özellikler |
|---|
Ana yön  Ana yönde yer alan alacak ankraj sayısı ve uzaklık değerşeri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Tali yön  Tali yönde yer alan alacak ankraj sayısı ve uzaklık değerşeri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Ankrajlar   Listeden ankraj tipi seçilir. Ankraj boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Bulon özellikleri  Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |

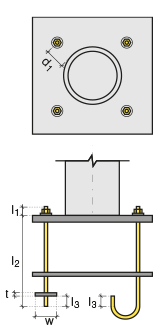

Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |

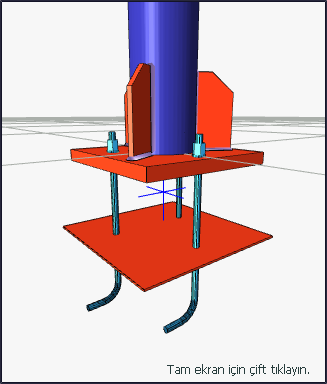

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

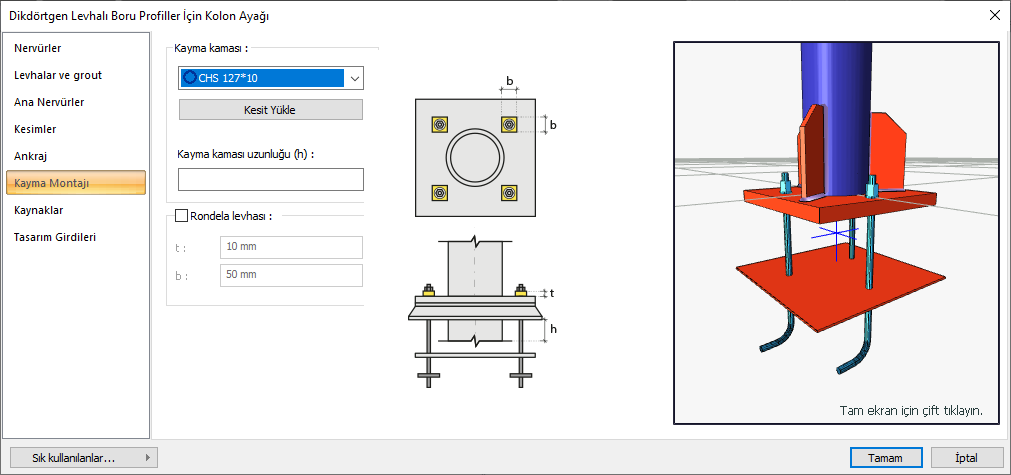

Kayma Montajı Sekmesi
Özellikler |
|---|
Kayma kaması  Hazır profillerden biri kayma kaması olarak listeden seçilir. Kesit yükle butonu tıklanarak hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. |

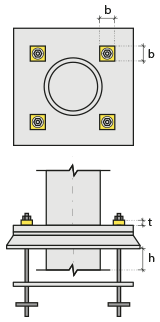

Kayma kaması uzunluğu  Kayma kaması uzunluğu girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Rondela levhası  Rondela levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

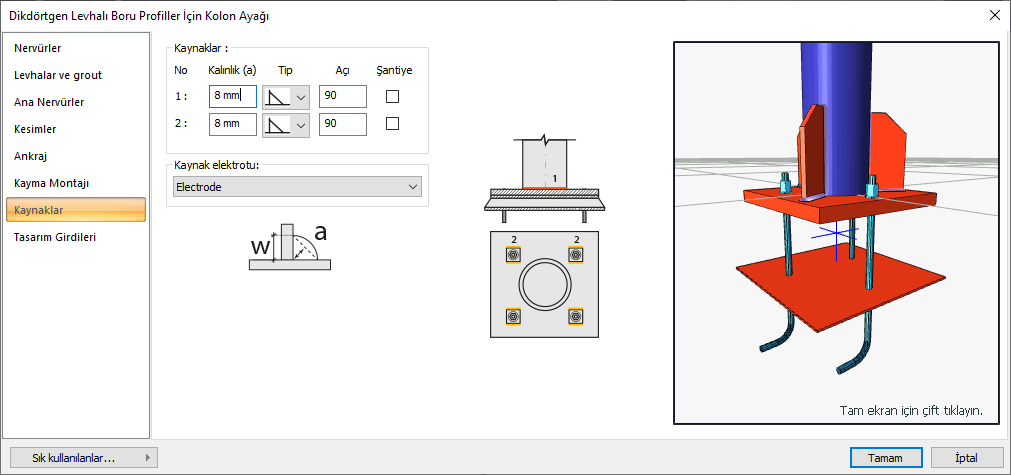

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |

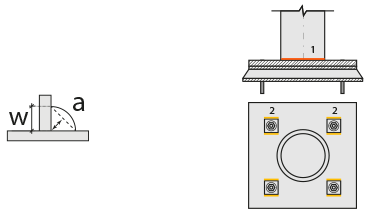

Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

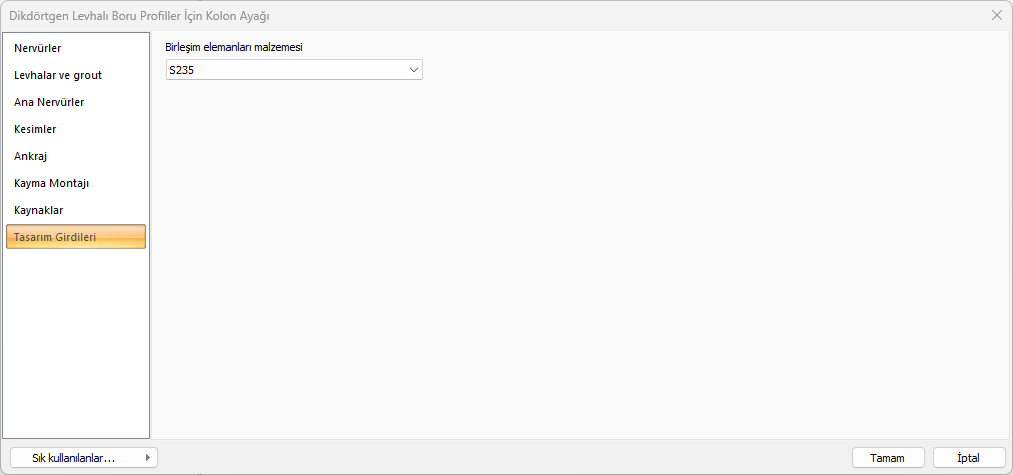

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
