Dörtlü Berkitme Levhası Tanımlama

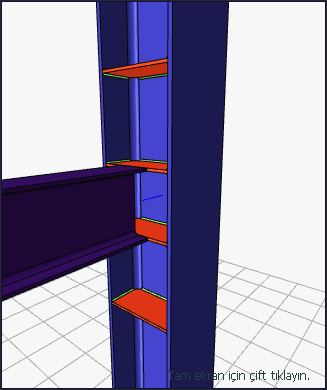

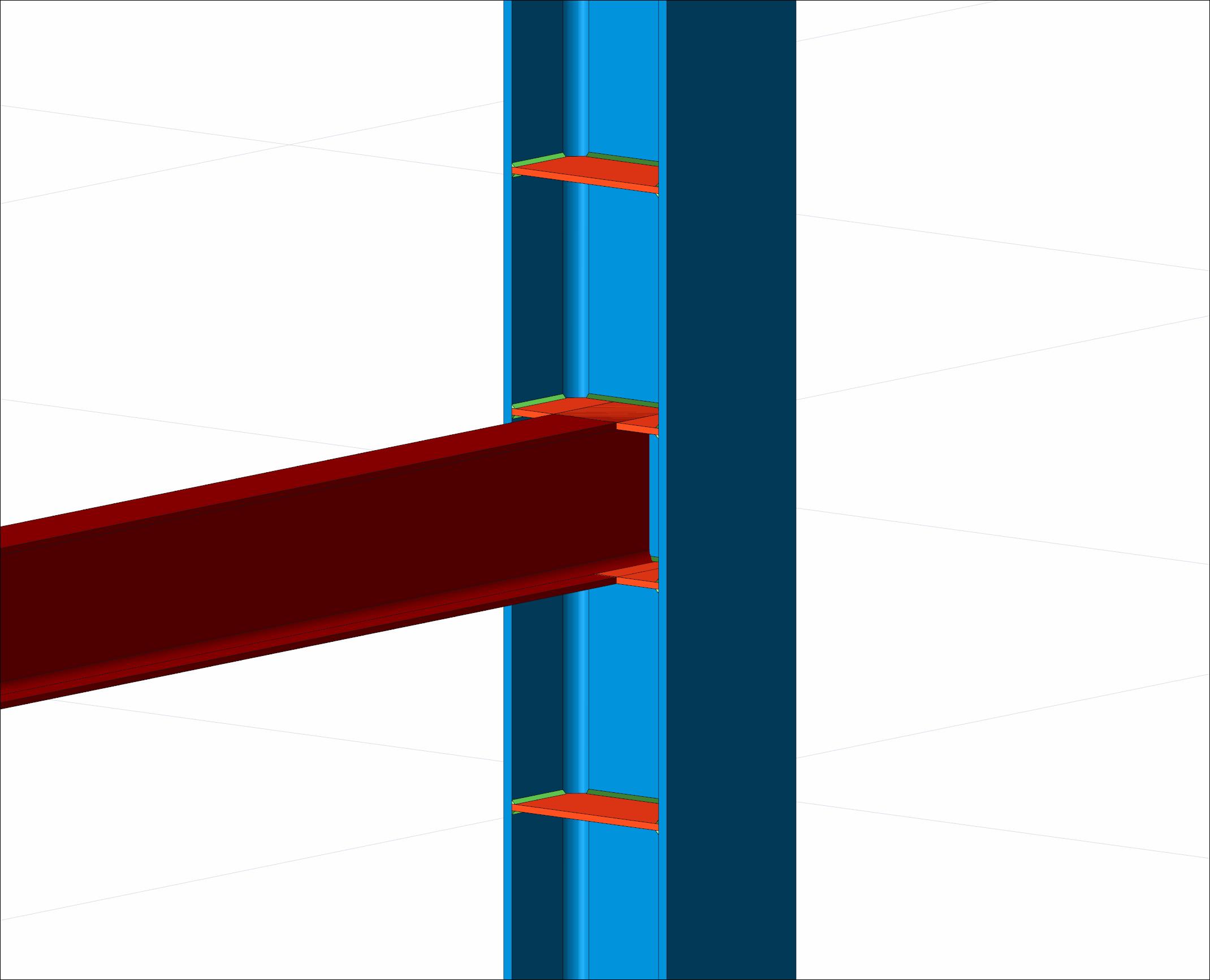

Dörtlü Berkitme Levhası komutu ile çelik kolonların zayıf eksenine bağlanan kirişleri referans alarak görselde belirtilen kirişe göre berkitme levhaları oluşturulur.

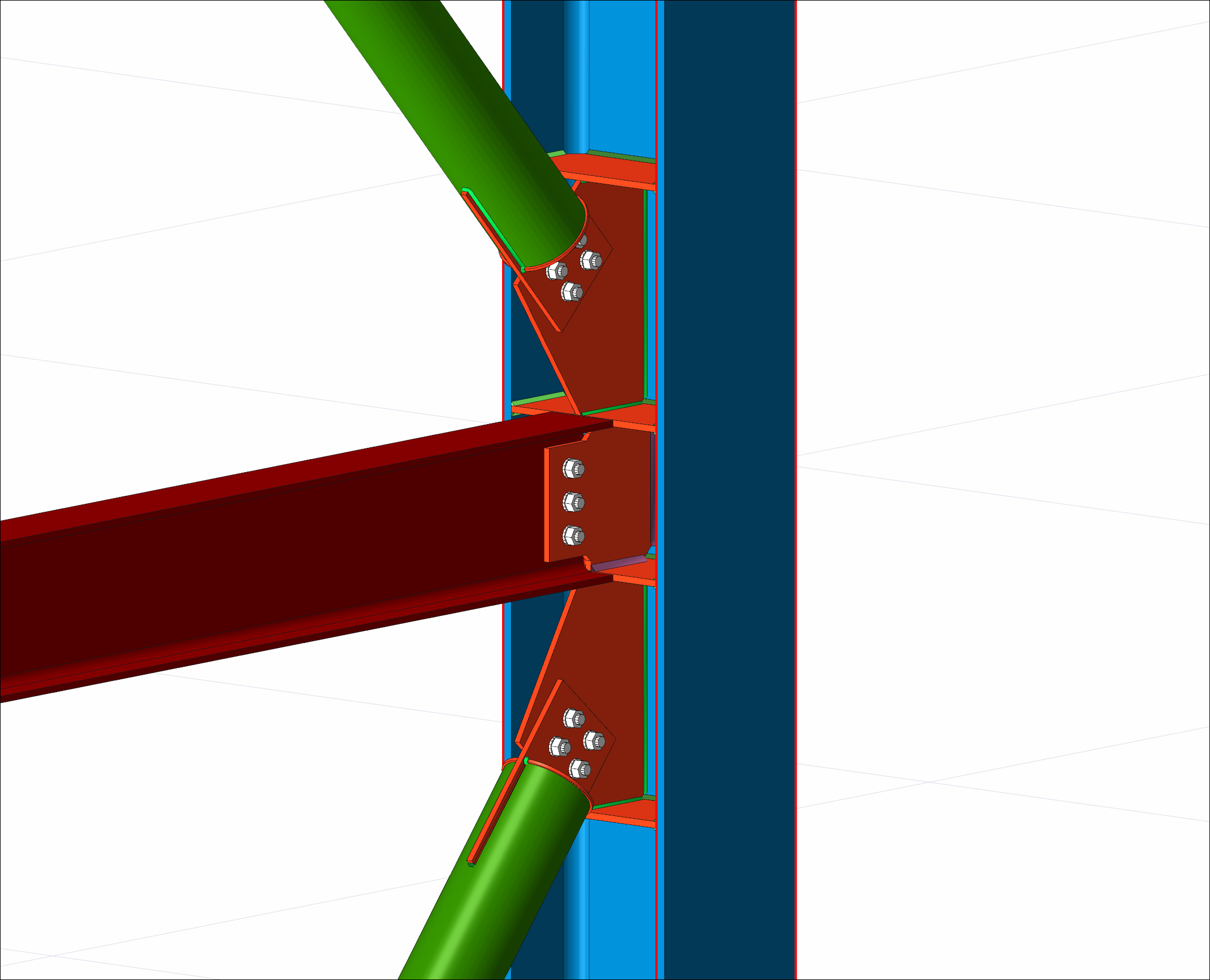

4 lü berkitme levhaları modellendikten sonra çaprazlar, çapraz birleşimleri ve kiriş birleşimleri tanımlanarak görseldeki gibi bir birleşim modeli oluşturulabilir.

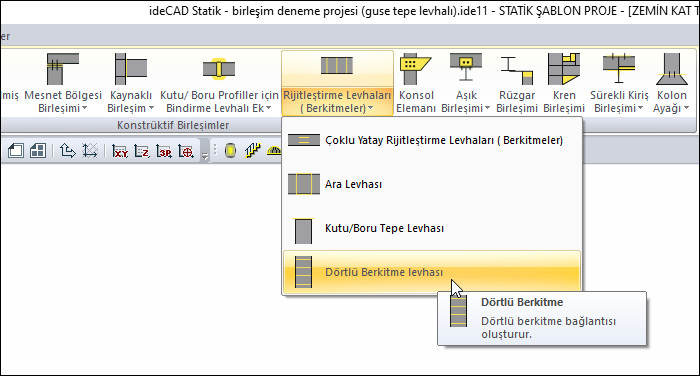

Dörtlü Berkitme Levhası Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
Birleşim sekmesinden Dörtlü Berkitme Levhası satırını tıklayın.
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
Birleşim sekmesinden Dörtlü Berkitme Levhası satırını tıklayın.
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
Dörtlü berkitme levha bağlantısı ayarları diyaloğu açılacaktır.
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Dörtlü Berkitme Levha Bağlantısı Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Dörtlü Berkitme Levha Bağlantısı Ayarları Diyaloğu

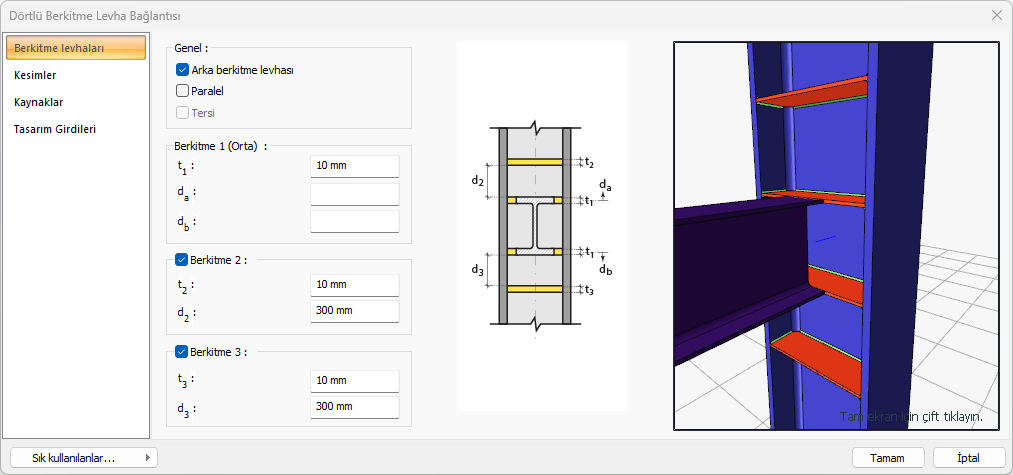

Berkitme Levhaları Sekmesi
Özellikler |
|---|
Arka berkitme levhası  Seçenek işaretlenerek berkitme levhaları kolonun arkasında da oluşturulur. |
Paralel  Seçenek işaretlenerek açılı kolonlarda yer alan berkitme levhaları kirişe paralel oluşturulur. |
Tersi  Seçenek işaretlenerek berkitme levhalarının yönü belirlenir. Arka berkitme levhası işaretlendiğinde inaktif hale gelir. |
Berkitme 1 (Orta)  Kiriş hizasında yer alan berkitmelerin kalınlığı ve kirişle arasındaki mesafeler değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Berkitme 2  Komut aktif iken, kirişin üst tarafında yer alan berkitme levhasının kalınlığı ve diğer berkitme levhasından uzaklığı belirlenir. |
Berkitme 3  Komut aktif iken, kirişin alt tarafında yer alan berkitme levhasının kalınlığı ve diğer berkitme levhasından uzaklığı belirlenir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

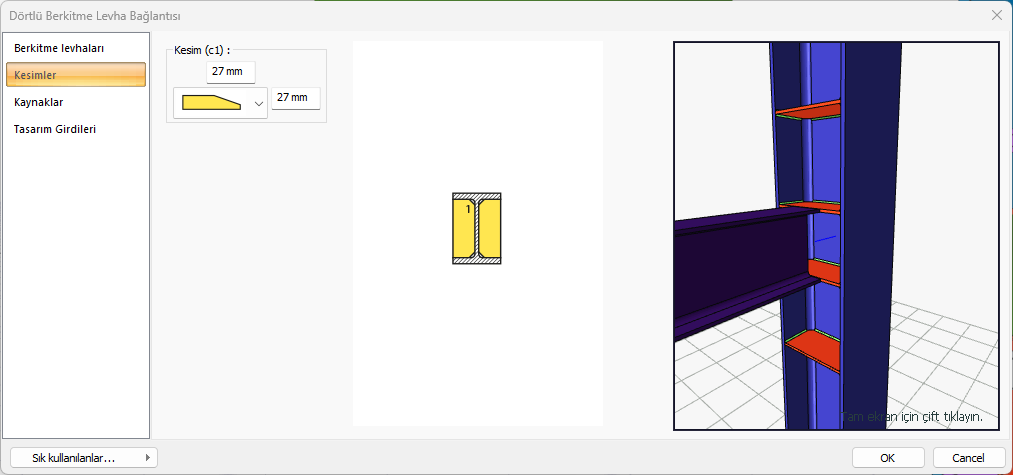

Kesimler Sekmesi
Özellikler |
|---|
Kesimler (c1)  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

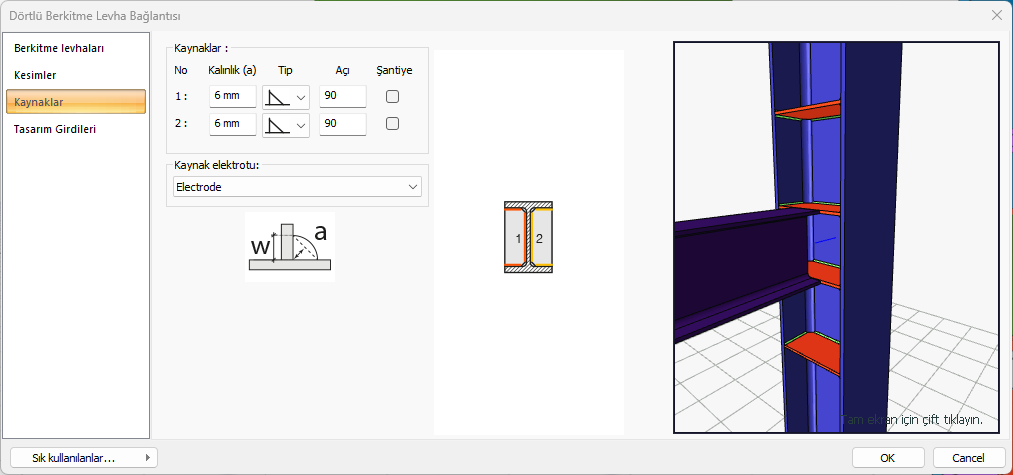

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |
Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

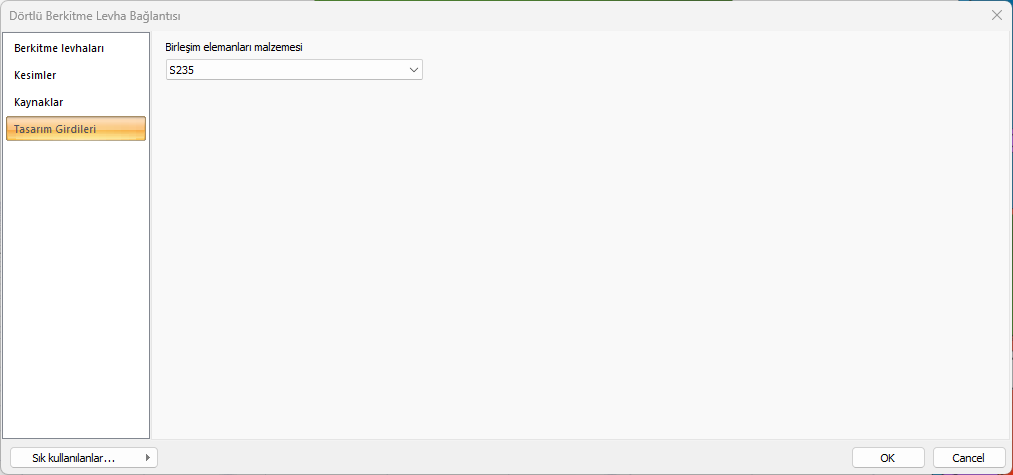

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
