Kolon - Kolon Birleşimi (Yapma Kolon) Tanımlama

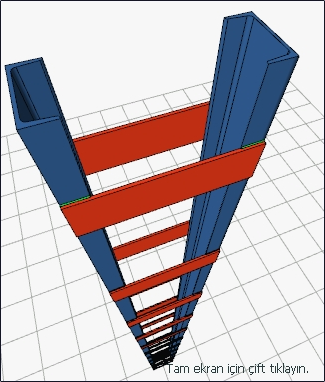

Kolon-Kolon Birleşimi (Yapma Kolon) komutu ile iki kolon verilen örgü tipine göre birleştirilir.
Kolon - Kolon Birleşimi (Yapma Kolon) Komutunun Yeri

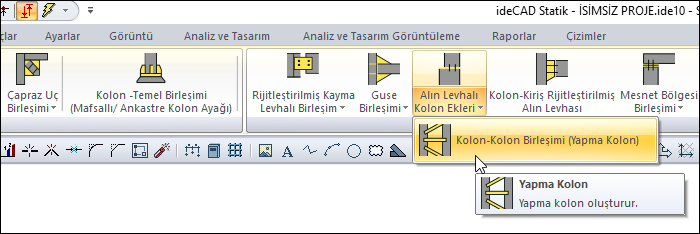

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çelik menüsünden Konstrüktif Birleşimler/Kolon-Kolon Birleşimi(Yapma Kolon) satırını tıklayın.
3 Boyutlu perspektif görüntüde, birleştirilecek kolonlardan önce ilkini sonra ikincisini tıkayın.
Birleşim varsayılan ayarlarla oluşacaktır.
Ayarları değiştirmek için birleşimi çift tıklayın.
Birleşim diyaloğu açılacaktır.
Kolon - Kolon Birleşimi (Yapma Kolon) Ayarları Diyaloğunun Yeri

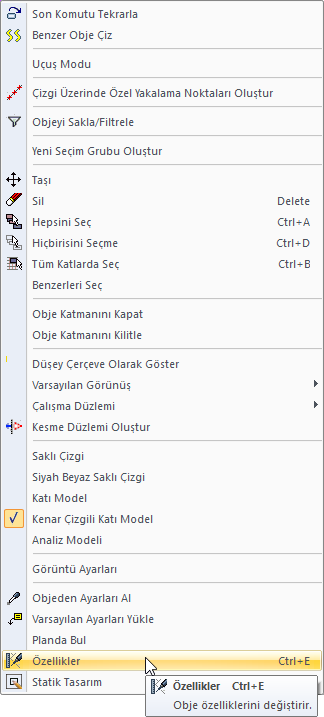

Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Yapma Kolon Ayarları Diyaloğu

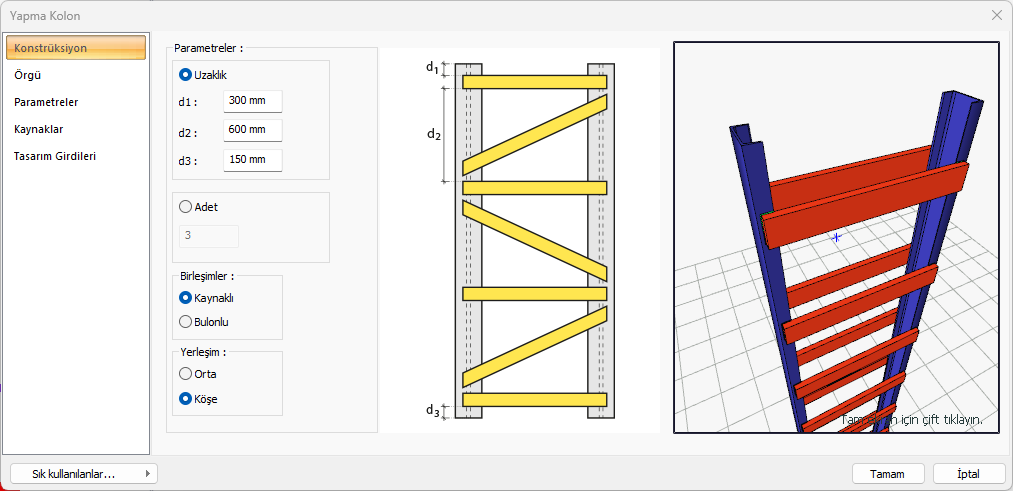

Konstrüksiyon Sekmesi
Özellikler |
|---|

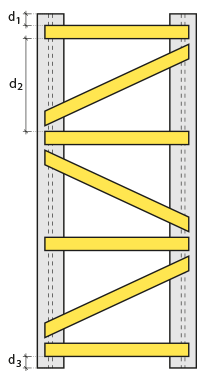

Uzaklık  Seçenek işaretlenerek örgüler, levha uzaklık değerleri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Adet  Seçenek işaretlenerek örgüler, adet girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Birleşimler  Levha birleşimi için kaynaklı ya da bulonlu tiplerinden biri seçilir. |
Yerleşimler  Orta ya da köşe seçeneklerinden biri seçilerek levhaların kolona göre yerleşimi belirlenir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |

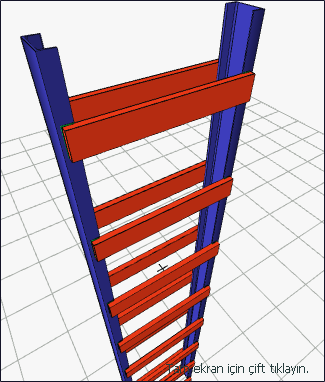

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

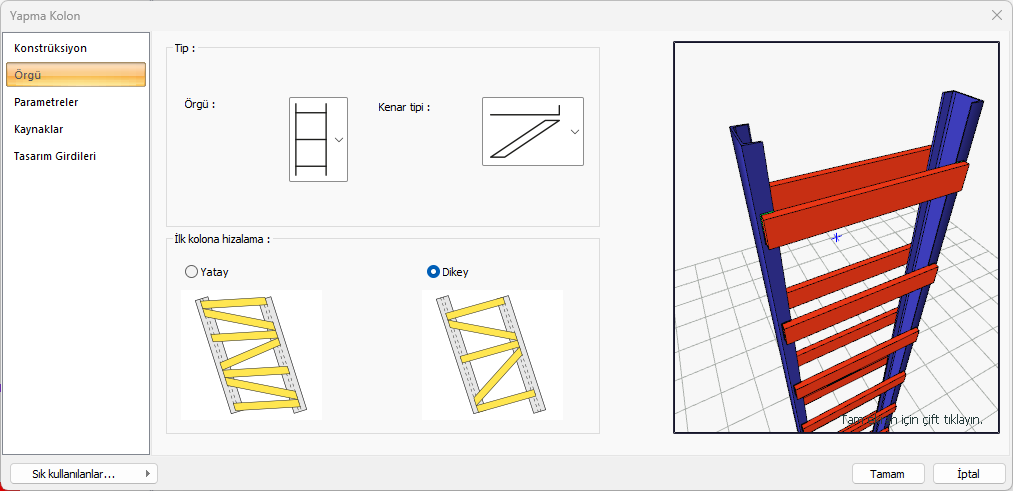

Örgü Sekmesi
Özellikler |
|---|

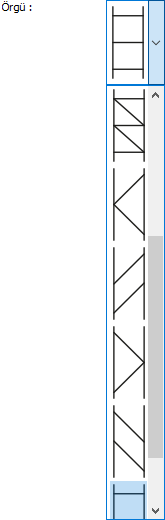

Örgü  Listelenen örgü tiplerinden biri seçilir. |
Kenar tipi  Listelenen kenar tiplerinden biri seçilir. |

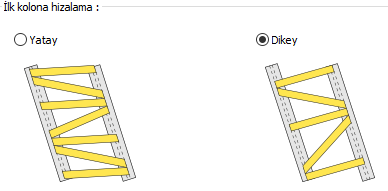

İlk kolona hizalama  Yatay ya da dikey seçeneği işaretlenerek ilk kolona hizalama şekli belirlenir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

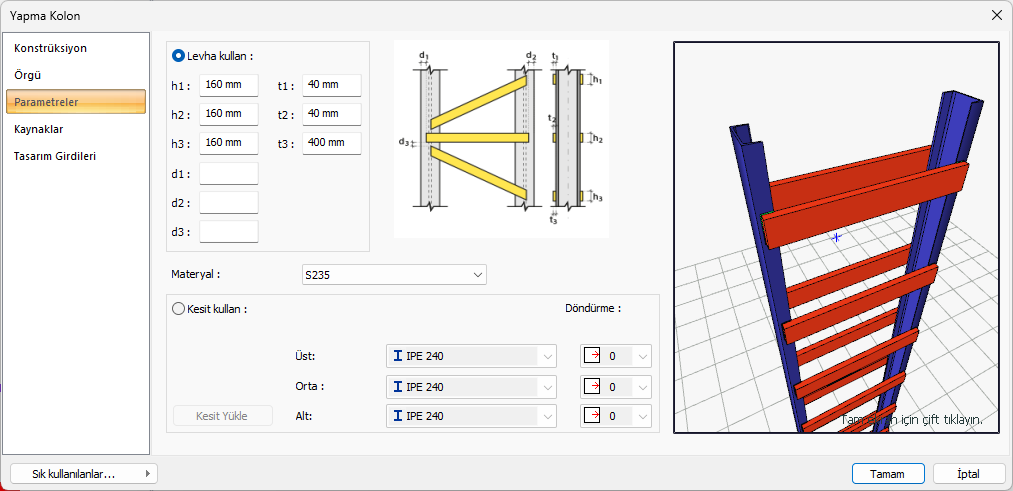

Parametreler Sekmesi
Özellikler |
|---|
Levha geometrisi  Seçenek işaretlenirse levha değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Materyal  Oluşturulan levha için materyal seçilir. |

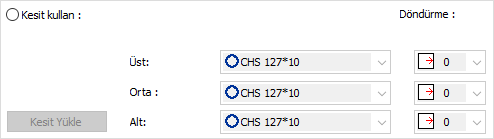

Kesit kullan  Seçenek işaretlenerek hazır profillerden biri levha olarak listelerden seçilir. Kesit yükle butonu tıklanarak hazır kesit kütüphanesine ulaşarak Amerikan ve Avrupa hazır hadde kesitlerinin listesine ulaşılır ve listeden seçim yapılır. Seçilen profil istenirse döndürülebilir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

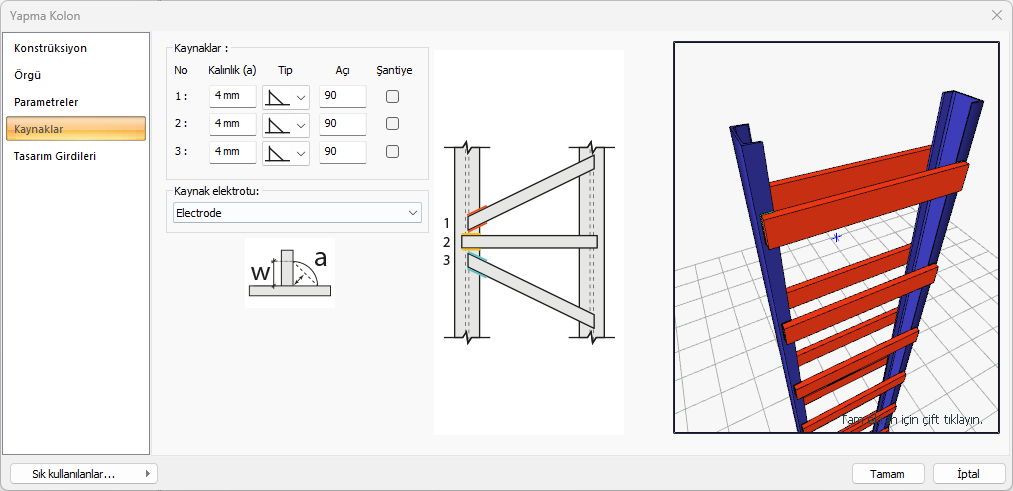

Kaynaklar Sekmesi
Özellikler |
|---|

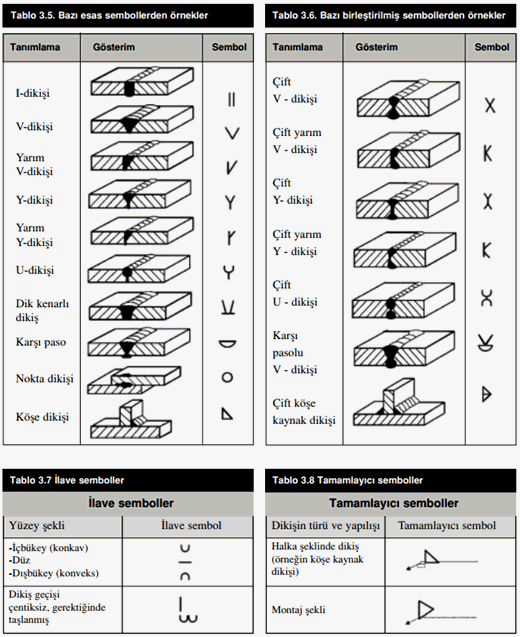

Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |

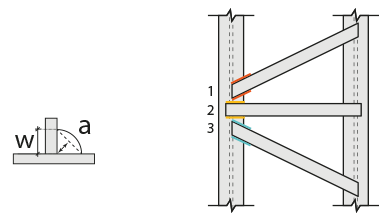

Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

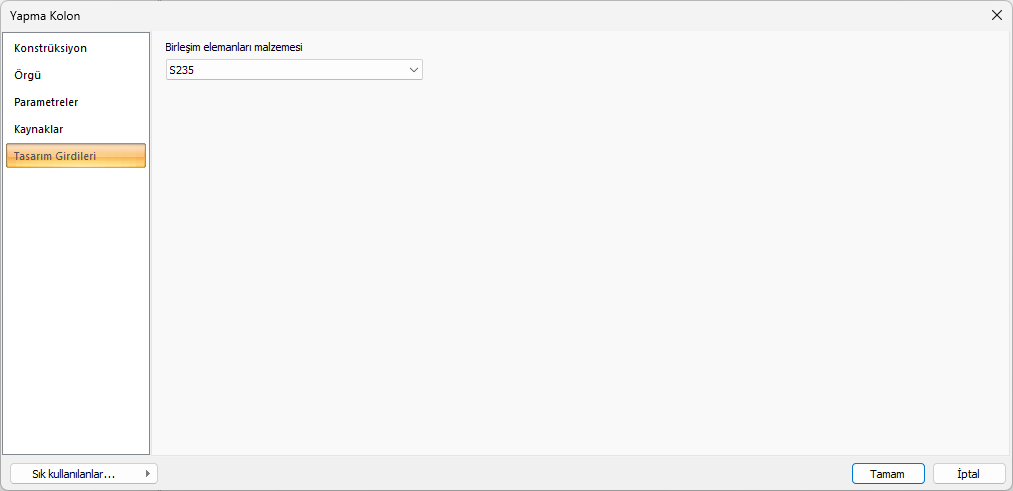

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
