Yatay Berkitmeler Tanımlama
Çoklu Yatay Rijitleştirme Levhaları (Berkitmeler) komutu ile seçilen çelik kolon veya çelik kiriş elemana verilen sayı kadar yatay berkitme levhaları oluşturulur.

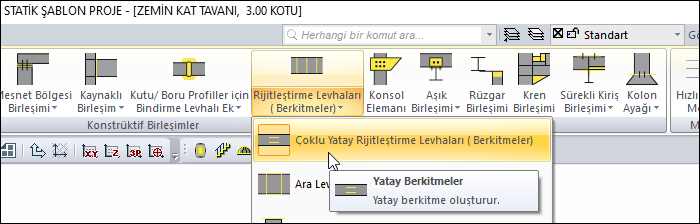

Çoklu Yatay Rijitleştirme Levhaları (Berkitmeler) Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
Birleşim sekmesinden Çoklu Yatay Rijitleştirme Levhaları (Berkitmeler) satırını tıklayın.
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın

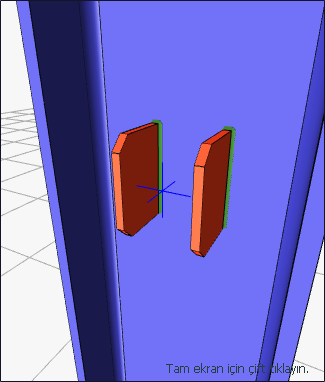

Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
Birleşim sekmesinden Çoklu Yatay Rijitleştirme Levhaları (Berkitmeler) satırını tıklayın.
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
Yatay rijitleştirme levhaları birleşim ayarları diyaloğu açılacaktır.
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Yatay Rijitleştirme Levhaları Birleşim Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Yatay Rijitleştirme Levhaları Birleşim Ayarları Diyaloğu

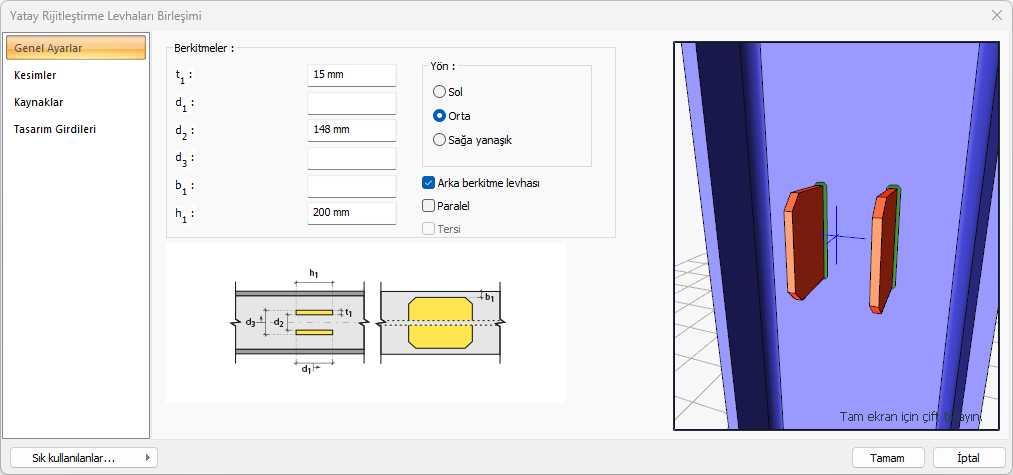

Genel Ayarlar Sekmesi
Özellikler |
|---|
Berkitmeler  Berkitme levha sayısı ve özellikleri değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Yön  Berkitmelerin yerleşimi için seçimler yapılır. Arka berkitme levhası işaretlenirse, örneğin I profillerde her iki tarafta da levha oluşturulur. İşaretlenmezse tek tarafta levha oluşturulur. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |

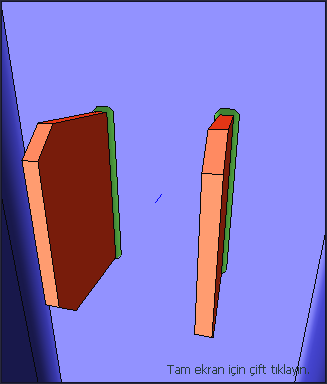

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

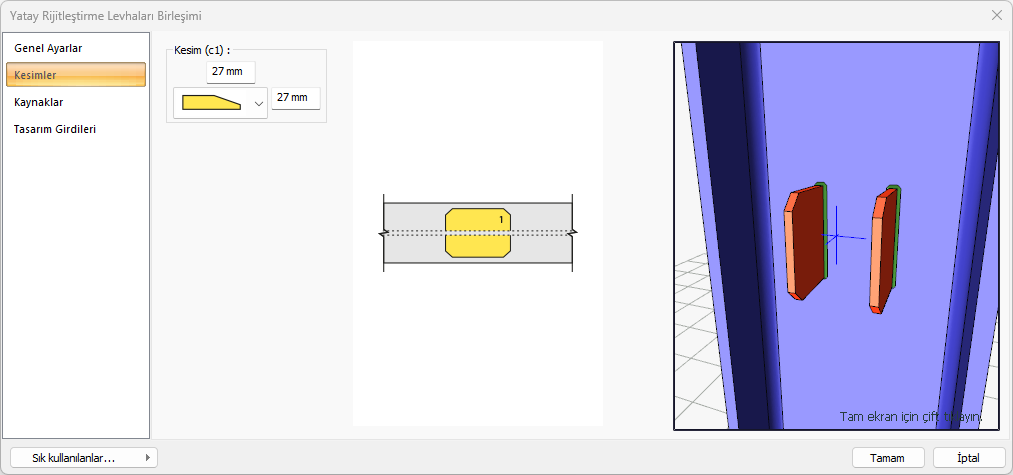

Kesimler Sekmesi
Özellikler |
|---|
Kesimler (c1)  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

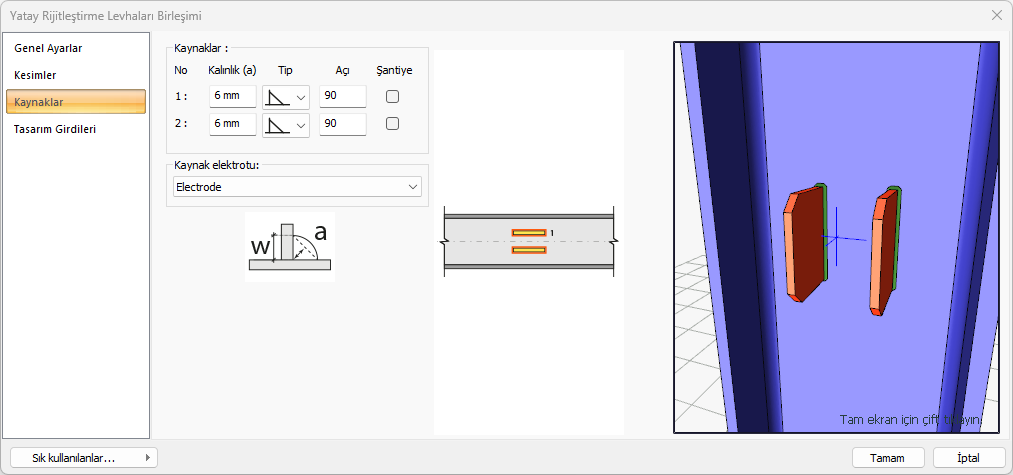

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |
Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

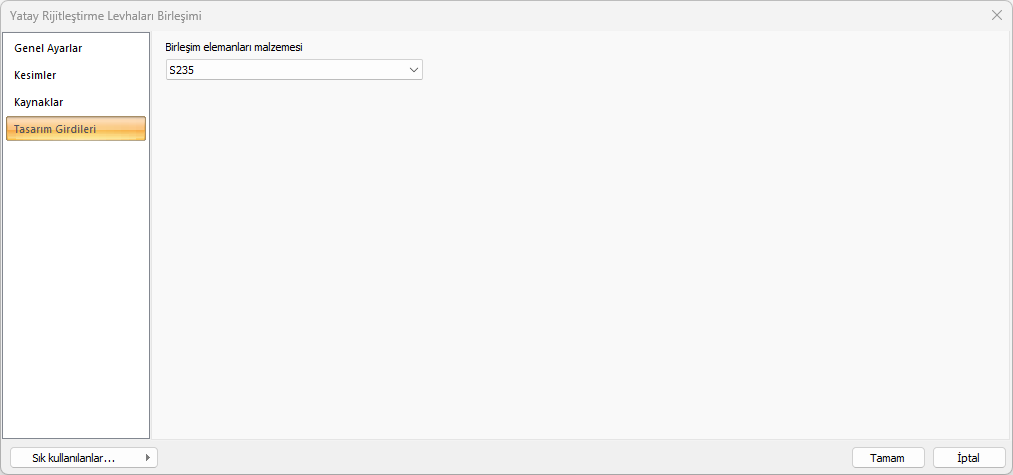

Tasarım Girdileri Sekmesi
Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
