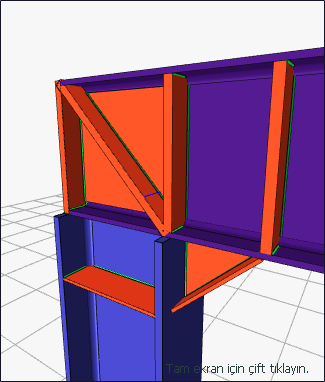

Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi komutu ile kolon-kiriş birleşimi tanımlanır.
Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi Komutunun Yeri

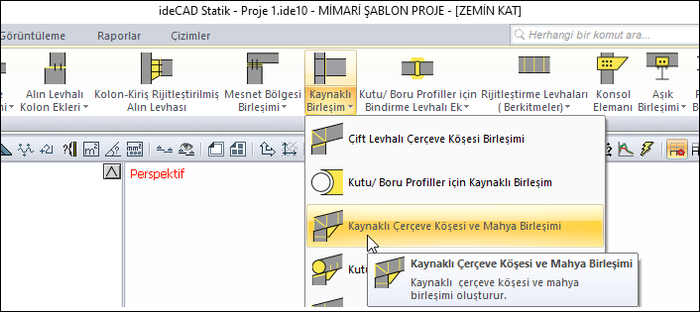

Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Hızlı Çizim Modu Açık
-
Birleşim sekmesinden Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi satırını tıklayın.
-
3 Boyutlu perspektif görüntüde fare imlecini ilgili elemanın üzerine, mesnete yakın bir bölgeye yaklaştırın
-
Bu işlemden sonra birleşimin sanal görüntüsü belirecektir.
-
Birleşim uygun ise farenin sol tuşunu tıklayarak birleşimi oluşturun.
-
Birleşim varsayılan ayarlarla oluşacaktır.
Hızlı Çizim Modu Kapalı
-
Birleşim sekmesinden Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi satırını tıklayın.
-
3 Boyutlu perspektif görüntüden önce kolonu sonra kirişi tıklayın.
-
Kaynaklı çerçeve köşesi ve mahya birleşimi ayarları diyaloğu açılacaktır.
-
İstenilen ayarlar yapılıp Tamam butonu tıklandığında birleşim oluşacaktır.
Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi Ayarları Diyaloğunun Yeri
Hızlı çizim modu kapalı ise birleşim ayarları otomatik açılacaktır.
Hızlı çizim modu açık ise oluşan birleşim seçilip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.

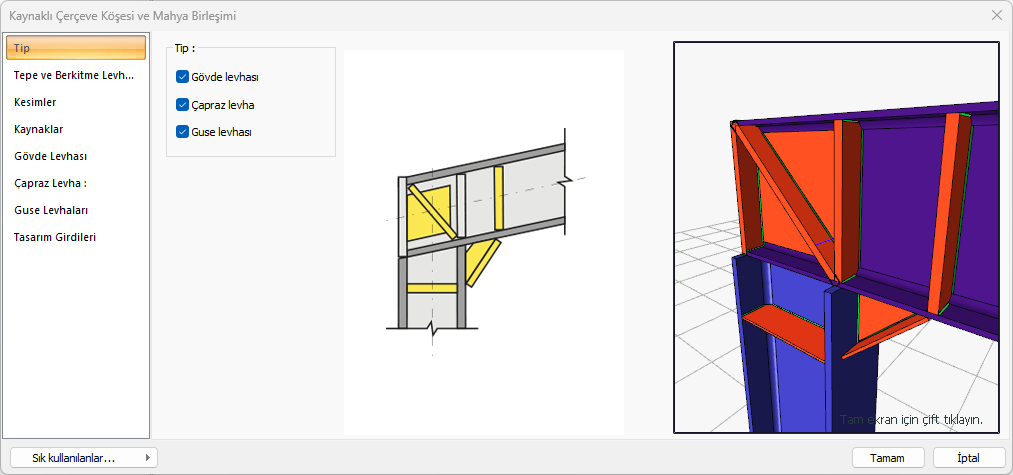

Kaynaklı Çerçeve Köşesi ve Mahya Birleşimi Ayarları Diyaloğu
Tip Sekmesi
|
Özellikler |
|---|
|
Tip
Birleşim için gövde, çapraz, güse levha seçimleri yapılır. |
|

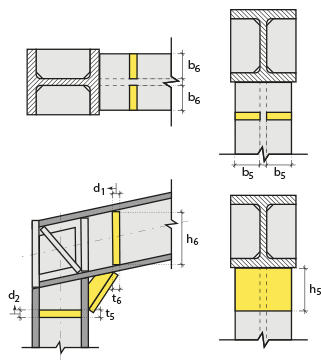

Şematik çizim
Birleşim ve yerleşim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Tepe ve Berkitme Levhası Sekmesi
|

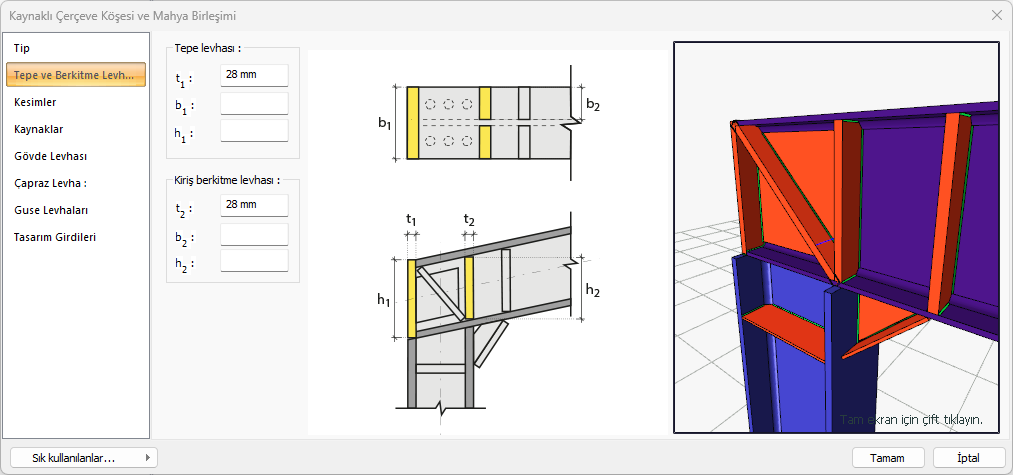

Özellikler |
|---|
|

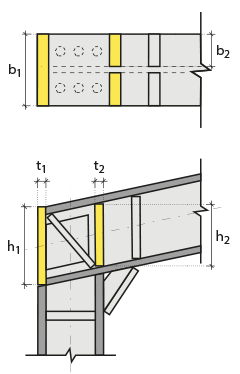

Tepe levhası
Tepe levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Kiriş berkitme levhası
Kiriş berkitme levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|

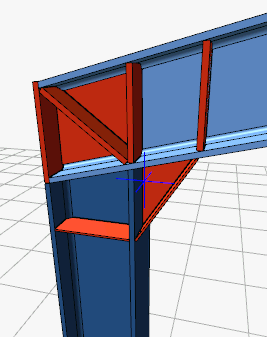

Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

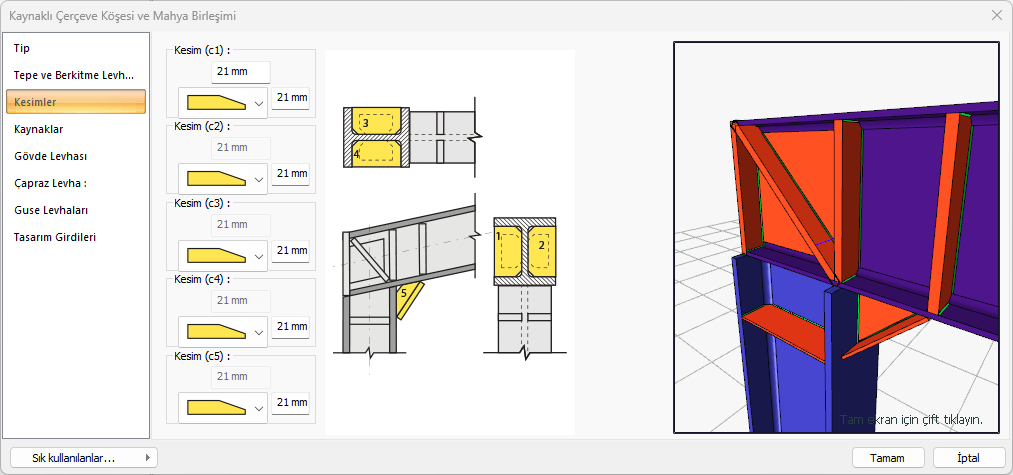

Kesimler Sekmesi
|
Özellikler |
|---|
|

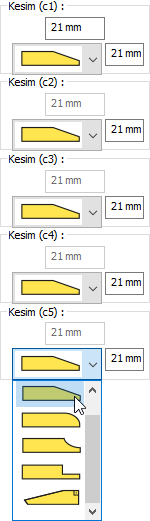

Kesimler (c1, c2, c3, c4, c5)
Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |
|
Şematik çizim
Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Kaynaklar Sekmesi
|
Özellikler |
|---|
|

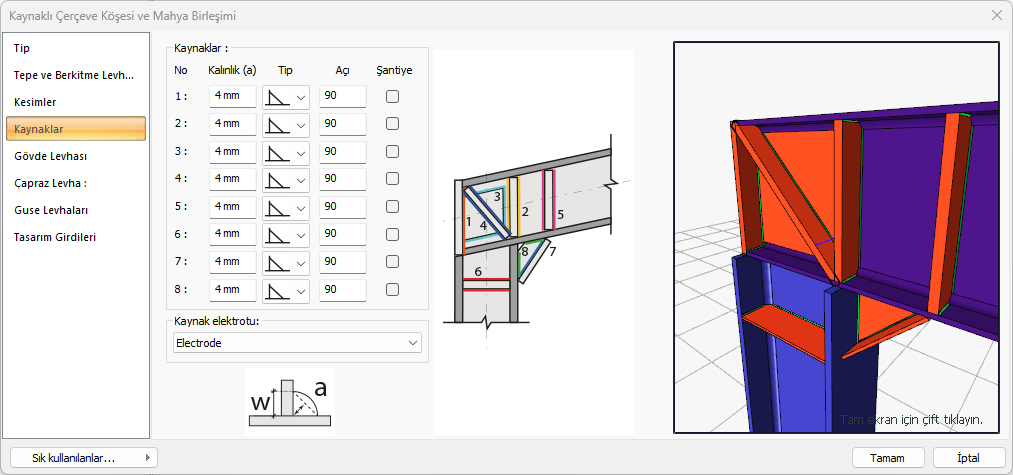

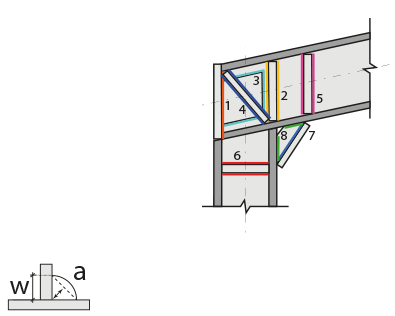

Kaynaklar
Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
|
Kaynak elektrodu
Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.
|
|
Şematik çizim
Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Gövde Levhası Sekmesi
|
Özellikler |
|---|
|

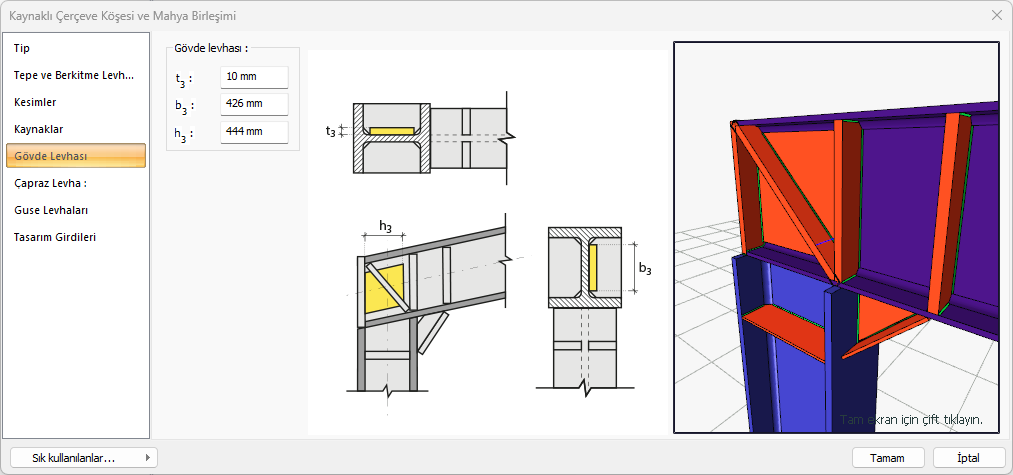

Gövde levhası
Gövde levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|

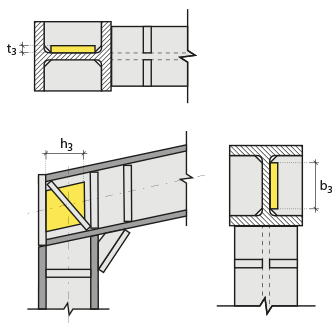

Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

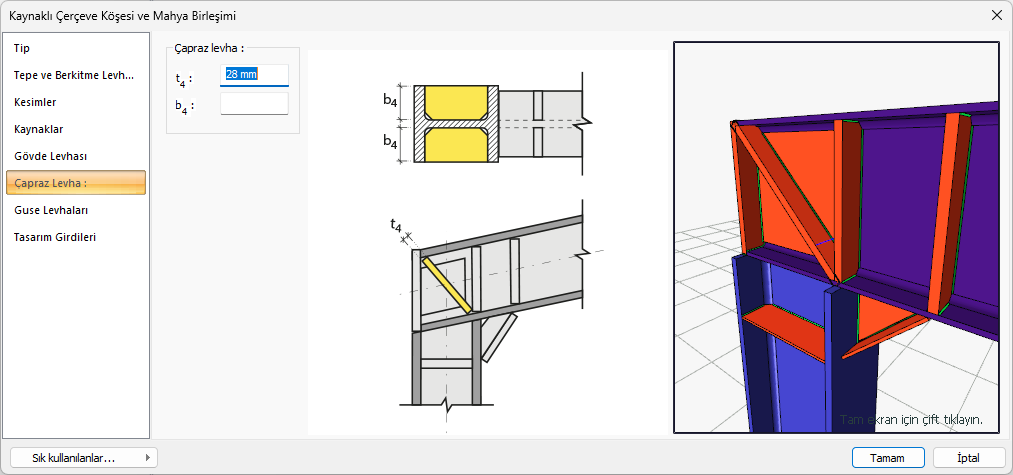

Çapraz Levha Sekmesi
|
Özellikler |
|---|
|
Gövde levhası
Gövde levhası değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|

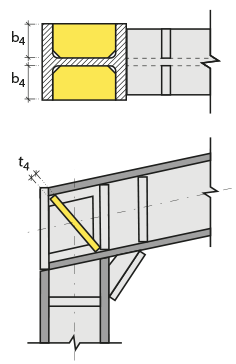

Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

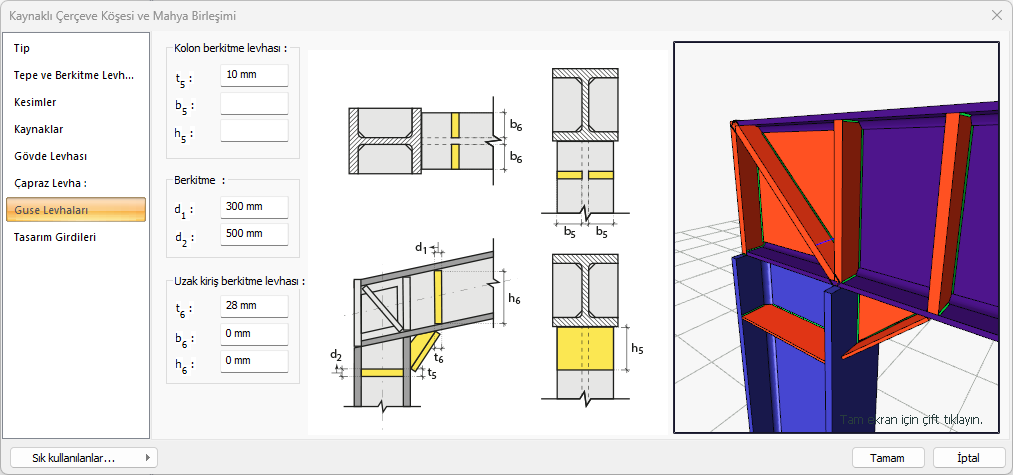

Guse Levhaları Sekmesi
|
Özellikler |
|---|
|
Kolon berkitme levhası
Kolon berkitme levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Berkitme
Berkitme değerleri girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Uzak kiriş berkitme levhası
Uzak kiriş berkitme levhası değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
|
Şematik çizim
Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
|
Öngörüntü
Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
Tasarım Girdileri Sekmesi

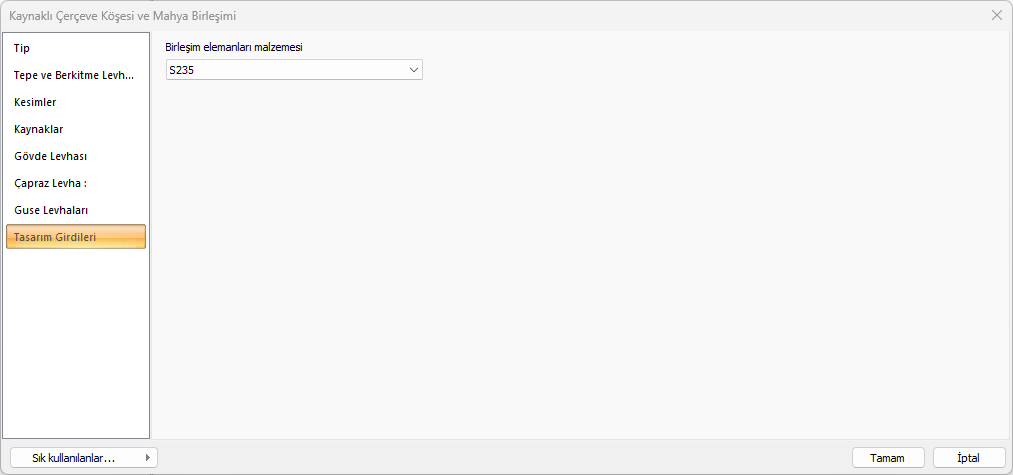

Tasarım girdilerinde birleşim elemanları malzemesi tanımlanır.
Gerekirse listeyi tıklayıp "yeni birleşim elemanları malzemesi" tanımlayın. Birleşim elenaları malzemesi oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Malzeme tanımı" ve "Malzeme değerleri" bilgilerini verin.
