Kertme Kiriş Birleşimi Tanımlama

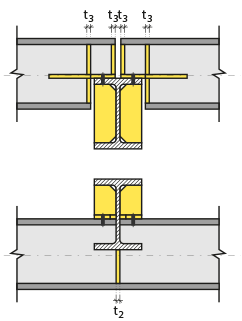

Kertme Kiriş Birleşimi komutu ile farklı kotlarda birleşen, biri tek diğeri iki parça çelik elemana verilen sayı kadar rijitleştirme levhası ile birleşim tanımlanır.

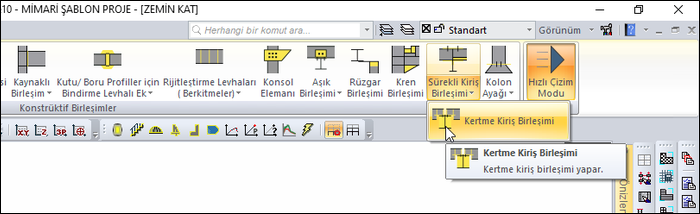

Kertme Kiriş Birleşimi Komutunun Yeri
Ribbon menü Birleşim sekmesi Konstrüktif Birleşimler başlığı altından ulaşabilirsiniz.
İşlem Adımları
Kotu birbirinden farklı ama kesişen iki kiriş için;
Birleşim sekmesinden Kertme Kiriş Birleşimi satırını tıklayın.
Önce tek parça olan kirişi seçin. Sonra sırayla diğer kirişin parçalarını seçin.

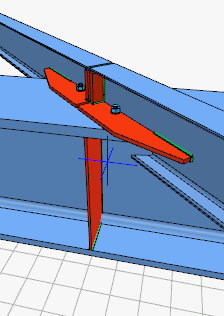

Birleşim varsayılan ayarlarla oluşacaktır.
Ayarları değiştirmek için birleşimi çift tıklayın.
Ayarlar diyaloğu açılacaktır.
Kertme Kiriş Birleşimi Ayarları Diyaloğunun Yeri
Birleşimi seçip farenin sağ tuşuna tıklayın. Açılan sağ tuş menüden Özellikler satırını tıklayın.
Kertme Kiriş Birleşimi Ayarları Diyaloğu

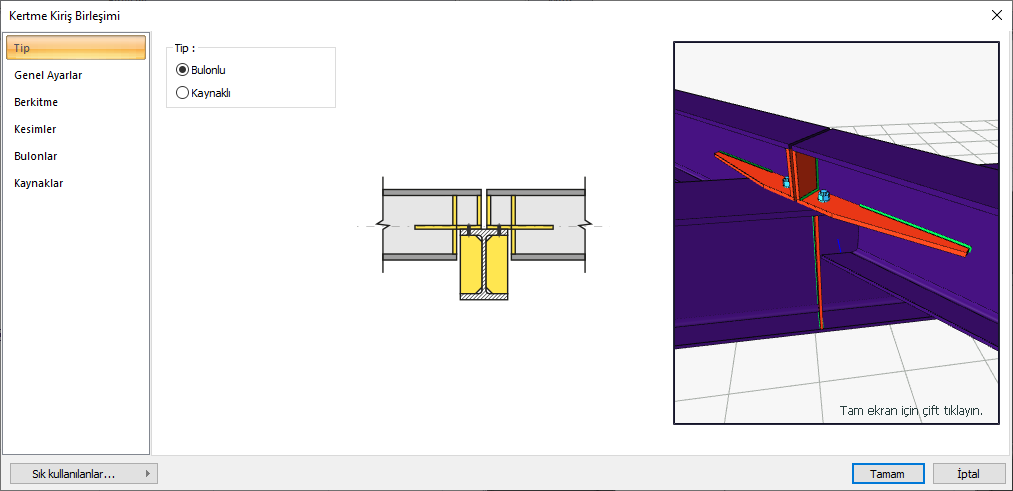

Tip Sekmesi
Özellikler |
|---|
Tip  Bağlantı için bulonlu ya da kaynaklı bağlantı tiplerinden biri seçilir. |
Şematik çizim  Birleşim ve yerleşim değerleri şematik çizim üzerinde gösterilir. |

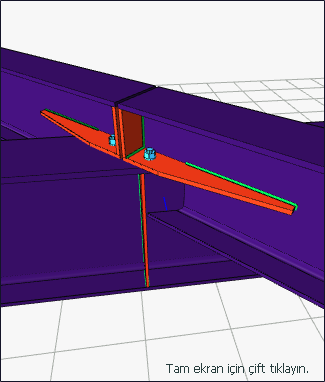

Öngörüntü  Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

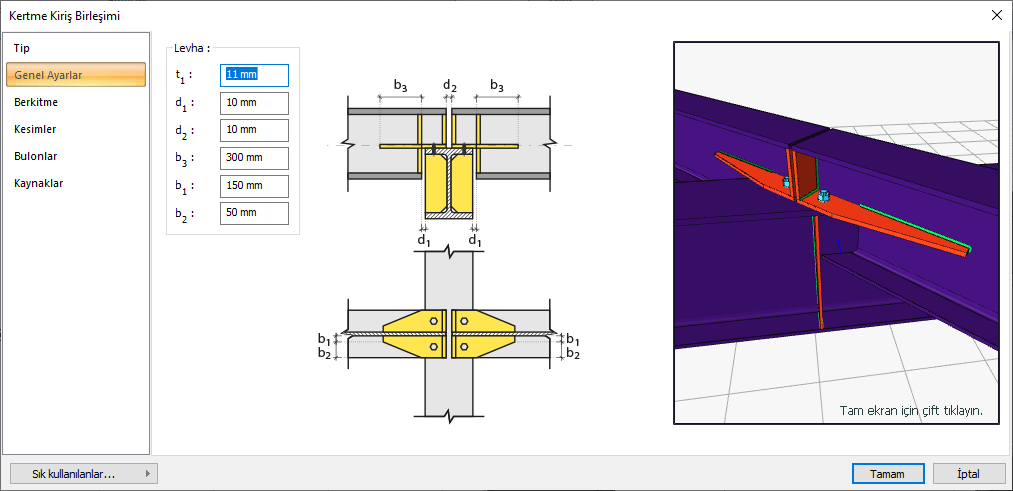

Genel Ayarlar Sekmesi
Özellikler |
|---|
Levha  Levha boyutları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |

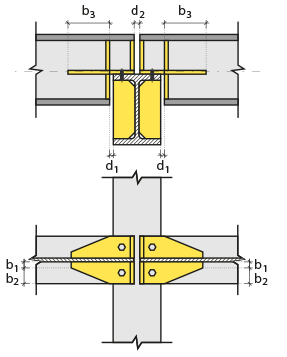

Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

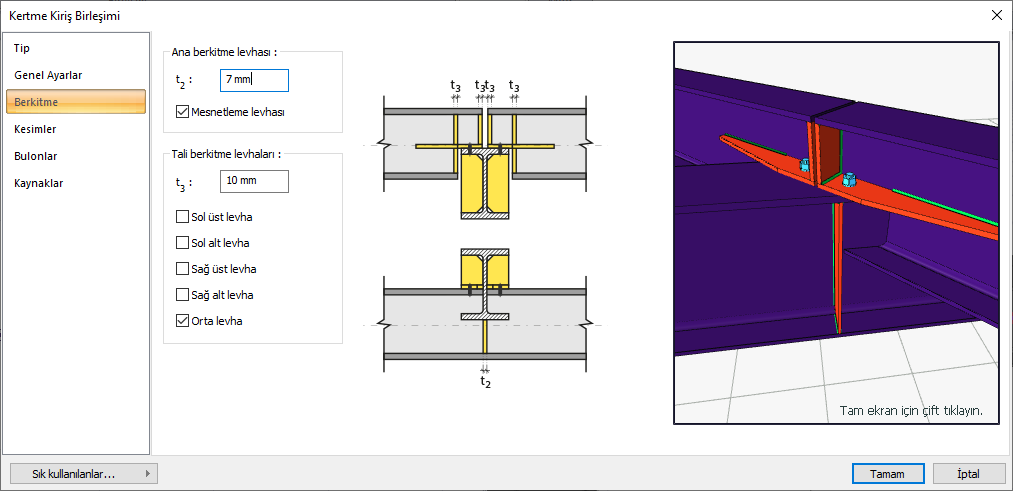

Berkitme Sekmesi
Özellikler |
|---|
Ana berkitme levhaları  Ana berkitme levha değer girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Tali berkitme levhaları  Tali berkitme levhaları değerler girilerek belirlenir. Girilecek değerler şematik çizimde gösterilmektedir. |
Şematik çizim  Birleşim ve levha değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

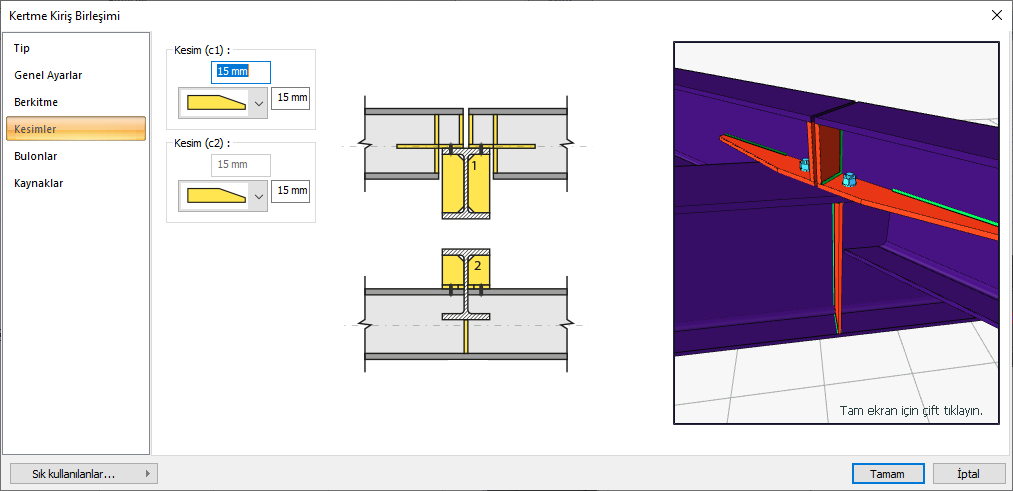

Kesimler Sekmesi
Özellikler |
|---|

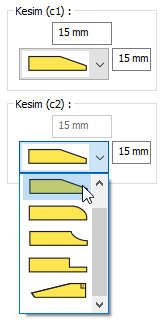

Kesimler (c1,c2)  Levhaların sahada kolay montajı için şev kullanılmasına, şev tipine ve geometrik özellikleri değer girilerek belirlenir. |

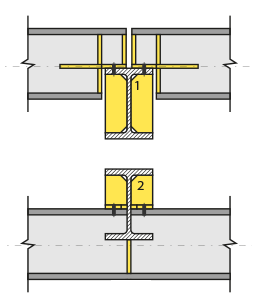

Şematik çizim  Birleşim, kertme ve kesim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

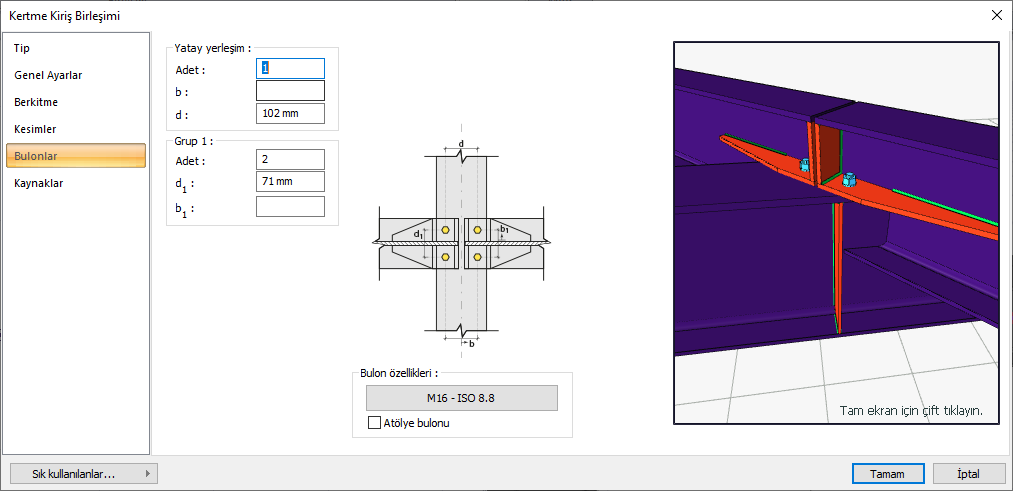

Bulonlar Sekmesi
Özellikler |
|---|
Yatay yerleşim  Bulonların yatay yerleşim uzaklık değeri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Grup 1  Bulonları kirişe ve diğer bulonlara uzaklık değerleri girilir. Girilecek değerler şematik çizimde gösterilmektedir. |
Bulon özellikleri  Bulon özellikleri butonu tıklanarak Delik ve Bulon Paramatreleri diyaloğu açılır. Bulon özellikleri bu diyalogdan ayarlanır. |
Şematik çizim  Birleşim ve bulon yerleşim değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |

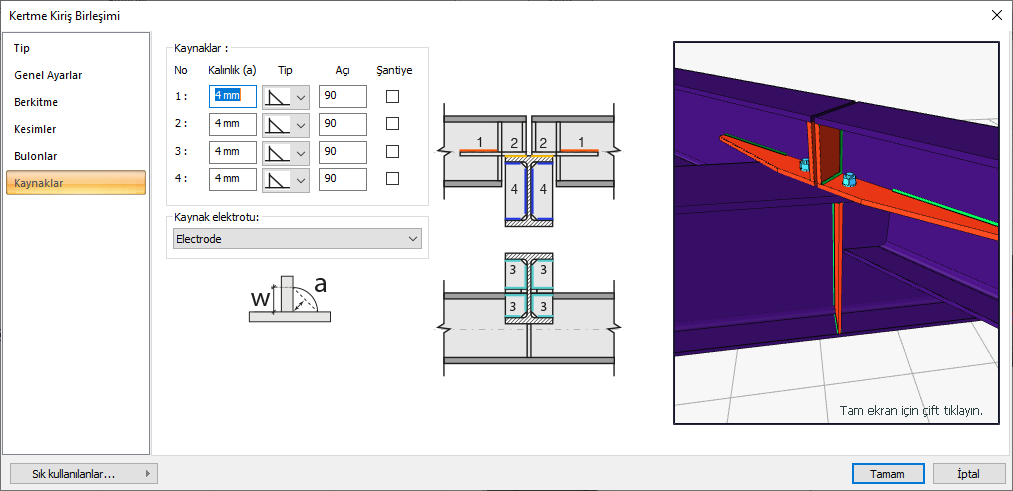

Kaynaklar Sekmesi
Özellikler |
|---|
Kaynaklar  Birleşim yerlerine yapılacak kaynakların kalınlık, tip ve açı değerleri verilir. Şantiyede yapılıp yapılmayacağı bilgisi girilir. |
Kaynak elektrodu  Tasarım girdilerinde kaynak elektrotlarının dayanımları tanımlanır. Kaynak birleşiminde yer alan ana eleman dayanımı, kaynak dayanımından daha az dayanıma sahip olması koşulu kontrol edilir. Kaynak elektrodu oluşturmak için "Yeni Oluştur" tıkladıktan sonra açılan diyalogda "Ad" ve "Dayanım" bilgilerini verin. Kaynak geometrisi program tarafından otomatik belirlenir. Birleşim özelliklerini kolayca belirlemek için bu özellikler değiştirilebilir. Geometri özellikleri endüstri standartlarına uygun ve AISC’ de belirtildiği formdadır.  |

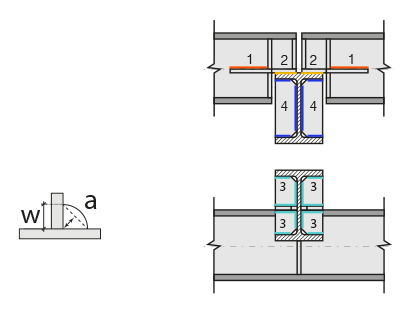

Şematik çizim  Birleşim ve kaynak değerleri şematik çizim üzerinde gösterilir. |
Öngörüntü Birleşimin öngörüntüsü yer alır. Yapılan seçim ve girilen değerler öngörüntü de eşzamanlı olarak takip edilebilir. |
