Çelik Aşık Oluşturma

Çelik Aşık komutu ile çelik tasarıma ait çelik aşıklar oluşturulur. Çelik aşıklar, kirişler arasına çizilen çelik elemanlardır.

Çelik Aşık Komutunun Yeri

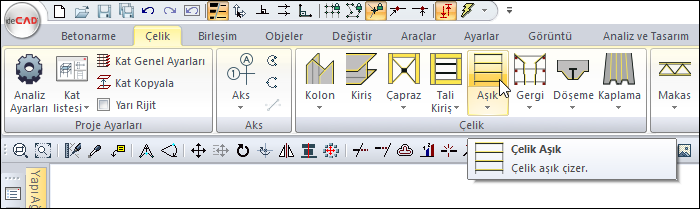

Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Ribbon menüden Çelik Aşık ikonunu tıklayın.

  • Çelik aşık toolbarı açılacaktır.

  • Çelik aşık toolbarında yer alan profil listesine tıklayarak listeden bir profil seçin.

  • Çelik aşıkların arasında oluşacağı çelik kirişlerinden ilkini seçin.

  • İkinci çelik kirişinizi seçtiğiniz de çelik aşık ayarları diyalogu açılacaktır.

  • Diyalog da, aşıkların kaç adet olacağı, yerleşim düzeni, birleşim özellikleri vb parametreler yer alır. Ayarları yaptıktan sonra tamam butonunu tıklayın.

  • Aşıklar oluşacaktır.

İşlem adımı

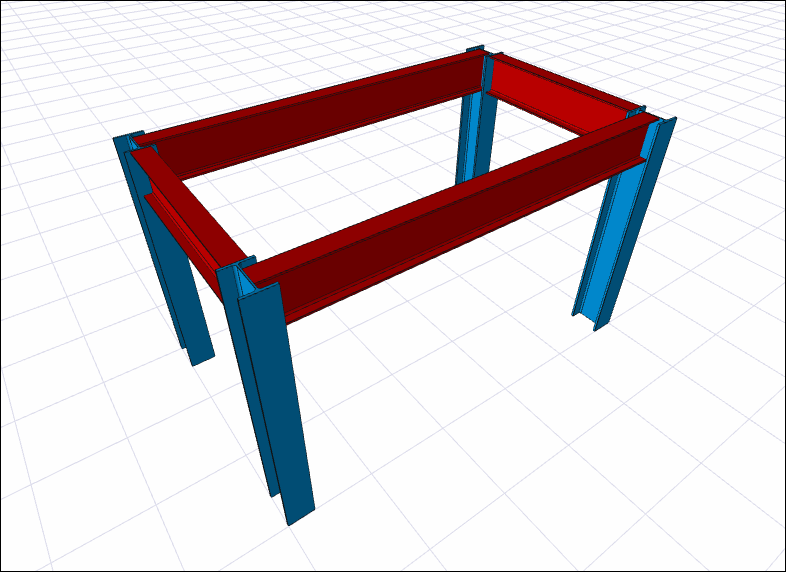

Çelik aşık oluşturulacak alan

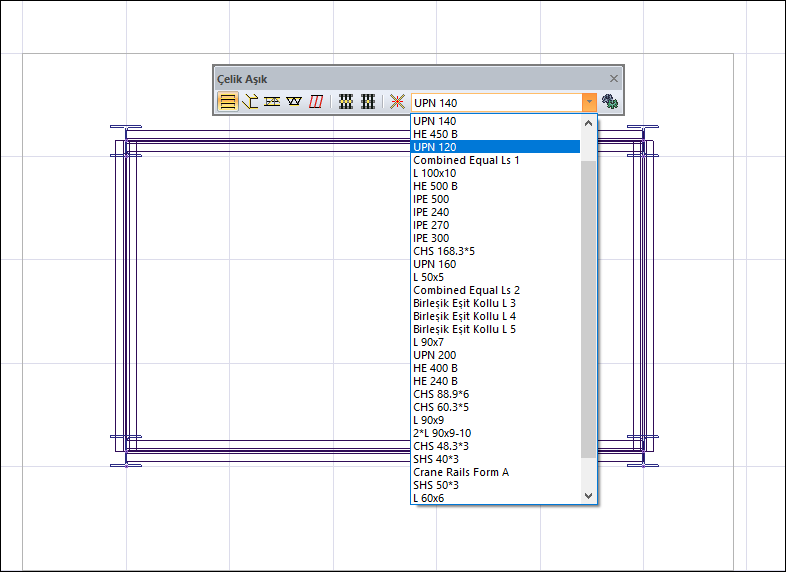

Profil listesinden profil seçilmesi

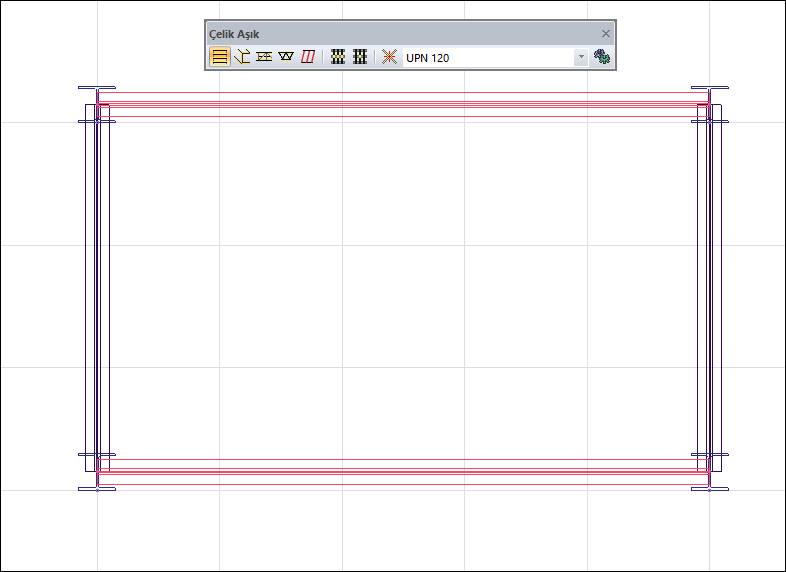

Çelik aşıkların arasında oluşacağı çelik kirişlerinden ilkini seçilmesi

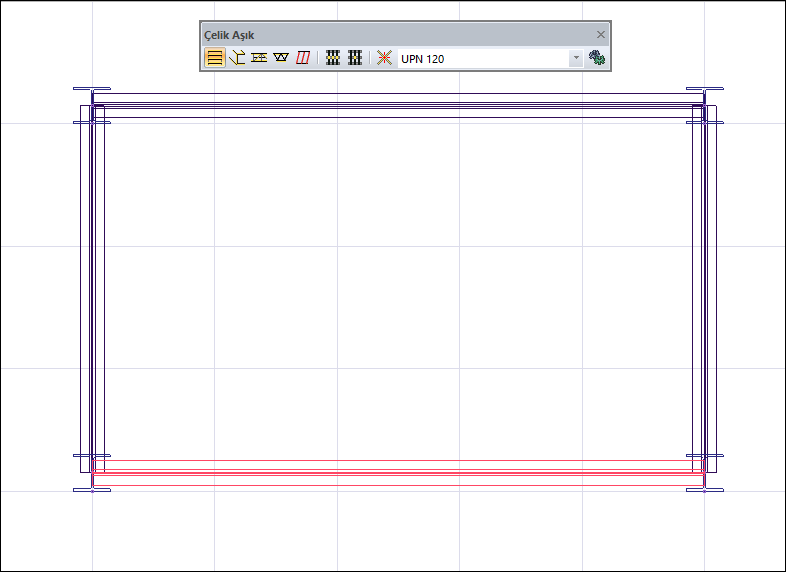

Çelik aşıkların arasında oluşacağı çelik kirişlerinden ikincisinin seçilmesi

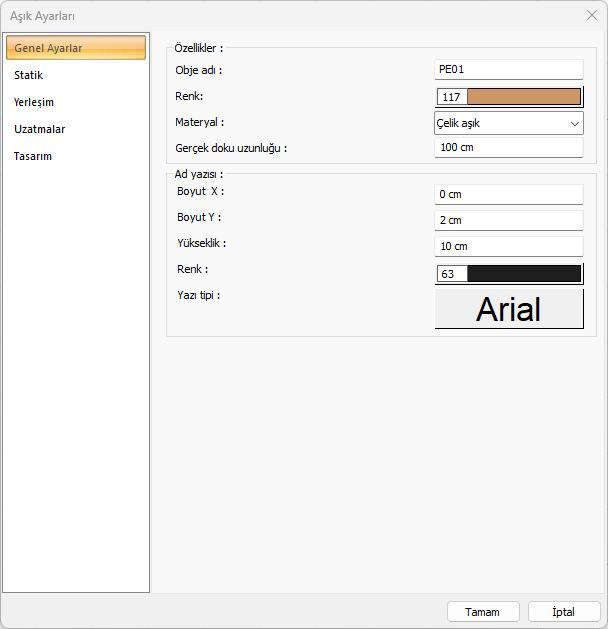

Ayarlarının yapılması

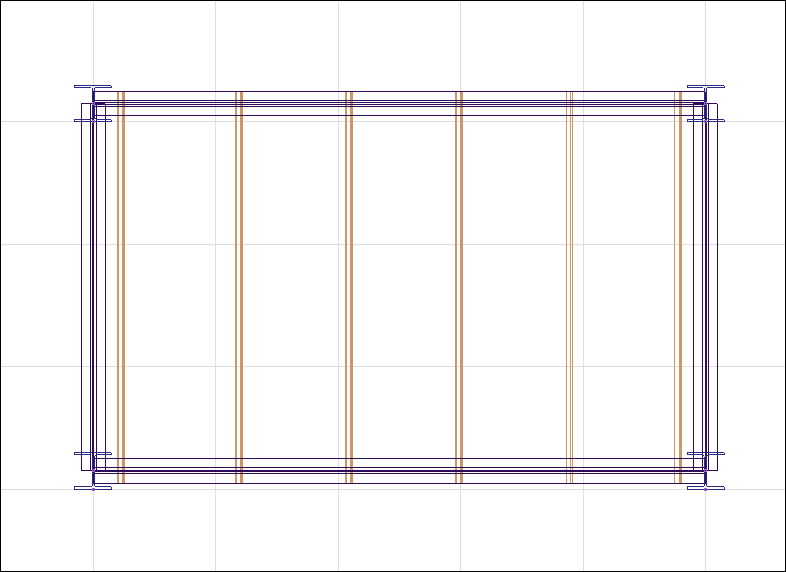

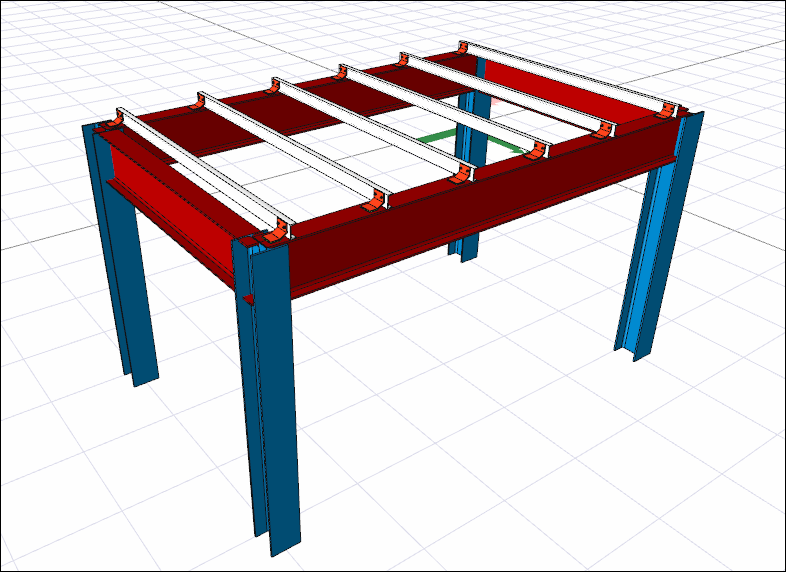

Çelik aşıkların oluşması
