Çelik Çapraz Oluşturma
Çelik Çapraz Çiz komutuyla kirişler, kolonlar veya makaslar arasına çelik çaprazlar çizilir. Çelik çaprazlar düşey ve yatay stabilite elemanlarıdır.
Çelik Çapraz Komutunun Yeri

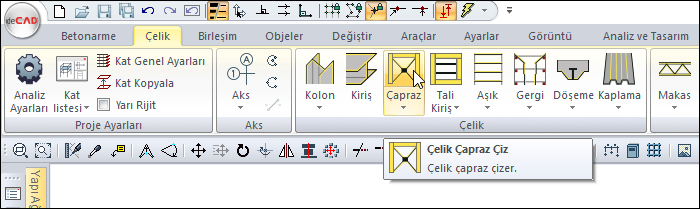

Ribbon menü Çelik sekmesi Çelik başlığı altından ulaşabilirsiniz.
İşlem Adımları
Ribbon menüden Çelik Çapraz ikonuna tıklayın.
Çelik çapraz toolbarı açılacaktır.
Toolbarda bulunan profil listesinden bir profil seçin.
Çapraz araç çubuğunda en sağda yer alan Ayarlar ikonuna tıklayın.
Açılan diyalogda çapraz kesiti, tipi, kaçıklık ve ilgili elemana bağlanacağı yön gibi parametreler bulunur. Ayarları yaptıktan sonra tamam butonunu tıklayın.
Fare imlecini çapraz tanımlamak istediğiniz kirişin üzerine getirin ve kirişi seçin.
Çapraz oluşacaktır.
İşlem adımı |
|---|

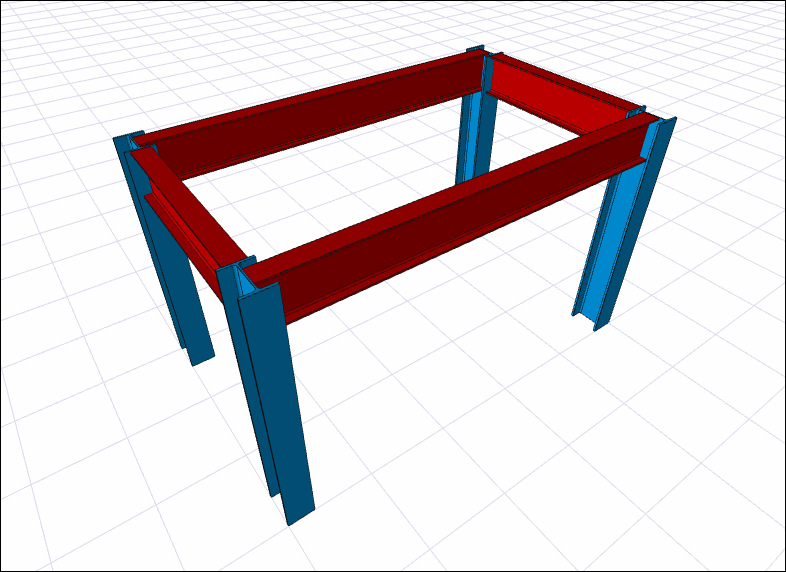

Çelik çapraz oluşturulacak alan  |

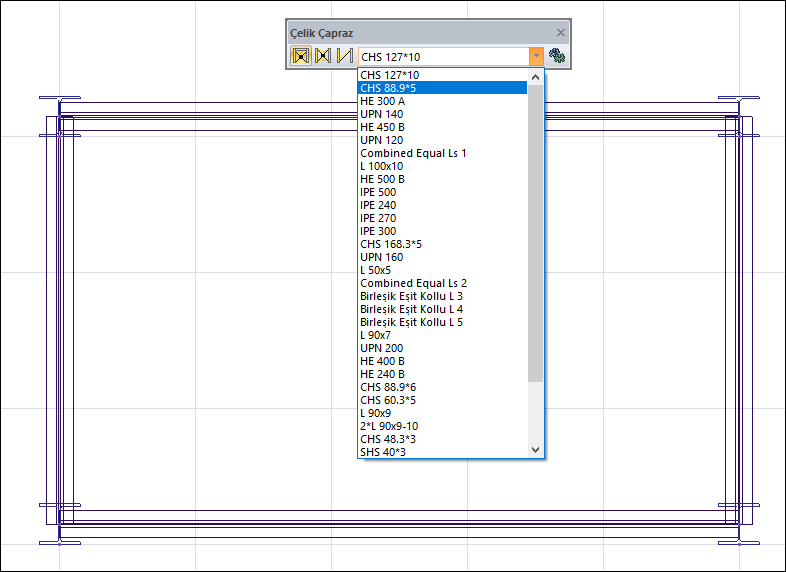

Profil listesinden yeni profilin seçilmesi  |

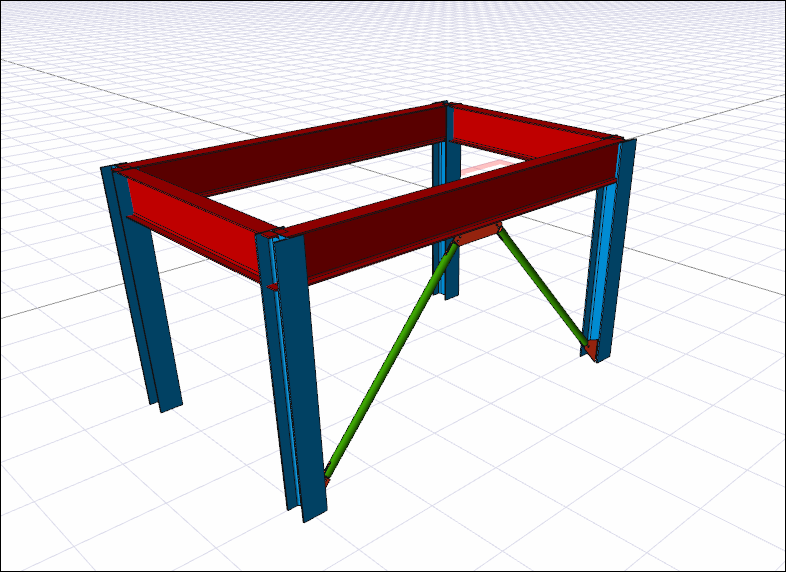

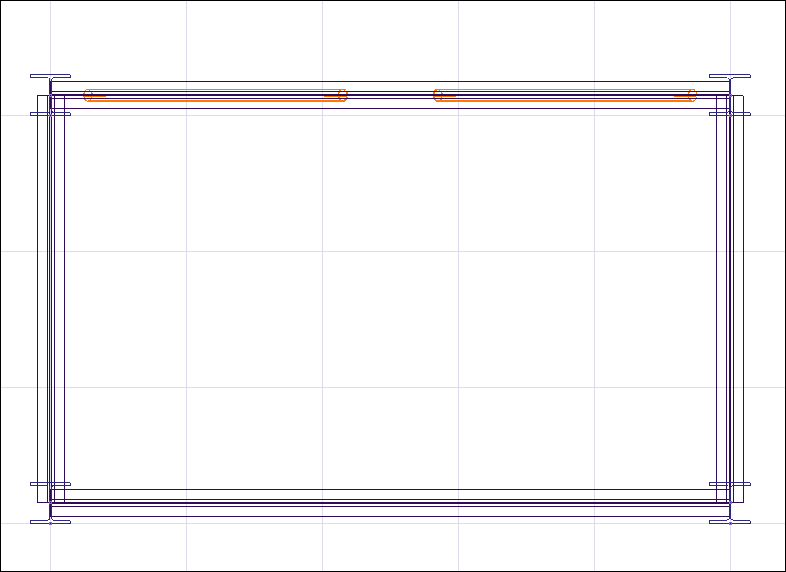

Çapraz tanımlanacak kirişin seçilmesi ve çaprazın oluşması   |
