Perde Grubu Betonarme Tasarım

Grup perde betonarme tasarım sonuçları ve grup perdelere (poligon perdelere) ilişkin yetersizlik durumları Perde Grubu Betonarme diyaloğunda gösterilir. Grup perde betonarme diyaloğunda, perde kollarının enine ve boyuna donatıları, başlık bölgesi donatıları, analiz sonucunda hesaplanan iç kuvvetler, TBDY 'e ilişkin artırılmış iç kuvvetler, kapasite oranı sonuçları verilir. Grup perde kollarının gövde ve başlık bölgesi donatıları Grup Perde Betonarme diyaloğunda değiştirilir ve sabitlenir.

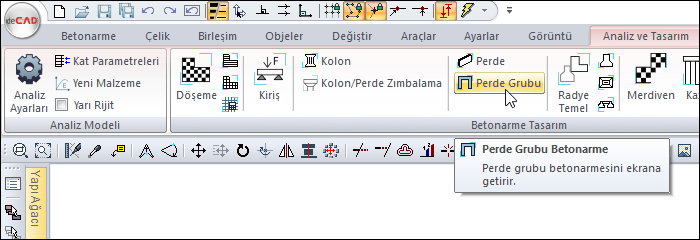

Perde Grubu Betonarme Diyaloğunun Yeri

Analizden sonra, ribbon menü Analiz ve Tasarım sekmesi Betonarme Tasarım başlığı altından Perde Grubu Betonarme komutuna tıklayarak ulaşabilirsiniz.


Perde Betonarme Diyaloğu Genel Özellikler

Özet Bilgi

İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Adı formatında diyaloğun adı kısmında verilmektedir.


Örneğin 1 - P002 / Zemin Kat

Shift tuşu kullanımı

Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz.

Ctrl tuşu kullanımı

Ctrl tuşu ise arada kalan satırları tek tek seçer.

Tüm Katlar


Kirişleri tüm kat boyunca ekranda listeler.

Önceki


İmleç bir önceki satıra gider.

Sonraki


İmleç bir sonraki satıra gider.

Tamam


Yapılan değişiklikleri kayıt ederek diyaloğu kapatır.

İptal


Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır.

Diyalogda Çıkan Olumsuzluklar ve Çözümleri

Analiz sonrasında Perde Grubu betonarme diyalogunda Perde Grubu isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.

Olumsuzluk

Açıklaması

K

Perde kesme güvenliği yetersiz. Perde kalınlığını artırmak çözüm olabilir.

Perde kesme güvenliği sağlanmıyor

F

İlgili perde kolunda sürtünme kesmesi dayanımı yetersiz. Perde kolunu boyuna donatıları artırmak veya perde boyutlarını artırmak çözüm olabilir.

Sürtünme Kesmesi Hatası

E

Maksimum normal kuvvet kontrolü sağlamıyor. Perde boyutları yetersiz gelmektedir.

Perdede Eksenel Kapasite Yetersiz

M

Maksimum pursantaj değeri aşılmıştır. Perde boyutları yetersiz gelmektedir.

Perdede Maksimum Pursantaj Aşıldı.

ab

TDY Madde 7.4.3.1'i sağlamıyor demektir. Perde kısa boyutunu arttırmak çözüm olabilir.

Kirişin kenetlenme boyu koşulu sağlanamadı.

As(-)

Yetersiz donatı.  Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir.

Perdede Donatı Yetersiz

As(-)B

Perde başlık bölgesi enine donatı yetersizdir. Enine donatı aralığını azaltmak veya enine donatı çapını büyütmek çözüm olabilir.

Perdede Donatı Yetersiz

Z

Kirişsiz döşeme veya radye temellerde zımbalama dayanımı yetersiz. Plak kalınlığını artırmak veya başlık plağı teşkil etmek çözüm olabilir.

Radye döşemesi zımbalama güvenliği sağlanmıyor.

Döşeme zımbalama güvenliği sağlanmıyor.

T

TBDY Madde 7.11.5'de istinaden döşemeden perdeye veya perde koluna kuvvetli doğrultuda güvenle aktarılacak deprem kuvveti kontrolü sağlanmamıştır.

Elemanların perde ile bağlantısında TBDY 7.11.5. koşulları sağlanamadı.

W

TBDY Madde 7.6.6.2'ye istinaden hw/lw>2 olan perdelerde, perde uzun yönünde, Denklem 7.3 koşulu sağlanmamıştır.

TBDY 7.6.6.2 güçlü perde koşullarını sağlamayan perdeler var

R

Eksenel kuvvet ve iki eksenli eğime etkisinde kapasitesi oranı 1'den büyük olduğu durumda verilmektedir.

Grup perde kapasite >1

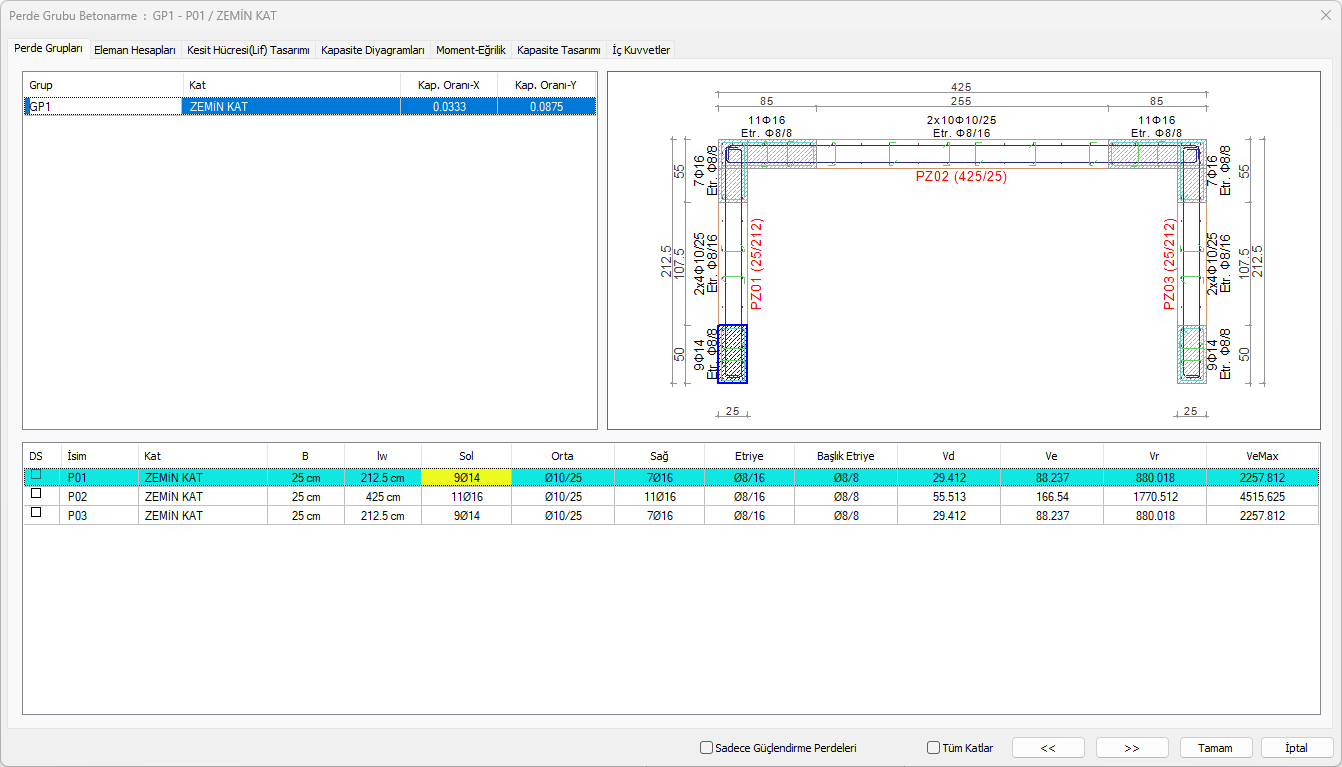

Perde Grupları Sekmesi


Özellikler

Grup - Kat Listesi


Perde grubunun adı ve bulunduğu listelenir.

Kap. Oranı-X , Kap. Oranı-Y


Eksenel kuvvet ve iki eksenli eğilme etkisi altındaki grup perdenin, mevcut donatı yerleşiminde tüm kombinasyonlar etkisinde hesaplanan kapasite oranlarının X ve Y yönündeki deprem durumlarına göre en büyüğüdür.

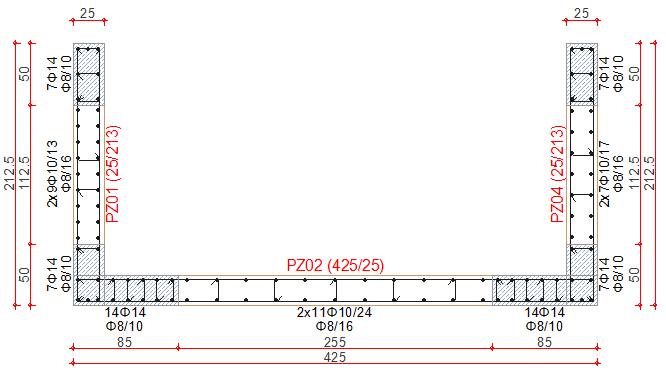

Perde Grubu Çizimi


DS


İşaretli ise donatı sabitlenir. Perde donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve betonarme yapıldığında perde donatısı da sabit kalır. DS işaretli değilse, betonarme yapıldığında, perde donatıları, donatı seçim koşullarına göre tekrar belirlenir.

İsim


Perdenin plandaki adıdır. (P1, P101, P10 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir.  P101(E) gibi.

Kat


Perde grubunun bulunduğu katı belirtir.

B


Perdenin genişliğidir.

lw


Perdenin uzunluğudur.

Sol


Sol bölgeye ait donatının adet ve çap olarak değeridir.

Orta


Orta bölgeye ait donatının adet ve çap olarak değeridir. Perde hasır donatılı perde ise hücrede hasır donatı tipi yazar.

Sağ


Sağ bölgeye ait donatının adet ve çap olarak değeridir.

Etriye


Perde gövde bölgesinin etriyesinin çapı ve aralığıdır.

Başlık Etriye


Perde başlık bölgesinin etriyesinin çapı ve aralığıdır.

Vd


Düşey yükler ve deprem yüklerinin ortak etkisi altında hesaplanan kesme kuvvetidir.

Ve


TBDY 7.6.6 'ya göre hesaplanan ve poligon perde kolunda enine donatı hesabında esas alınan tasarım kesme kuvvetidir.

Vr


Poligon Perde kolunun kesme kuvveti dayanımıdır.

VeMax


TBDY Denklem 7.18 'e göre hesaplanan perdenin alabileceği en büyük kesme kuvvetir.

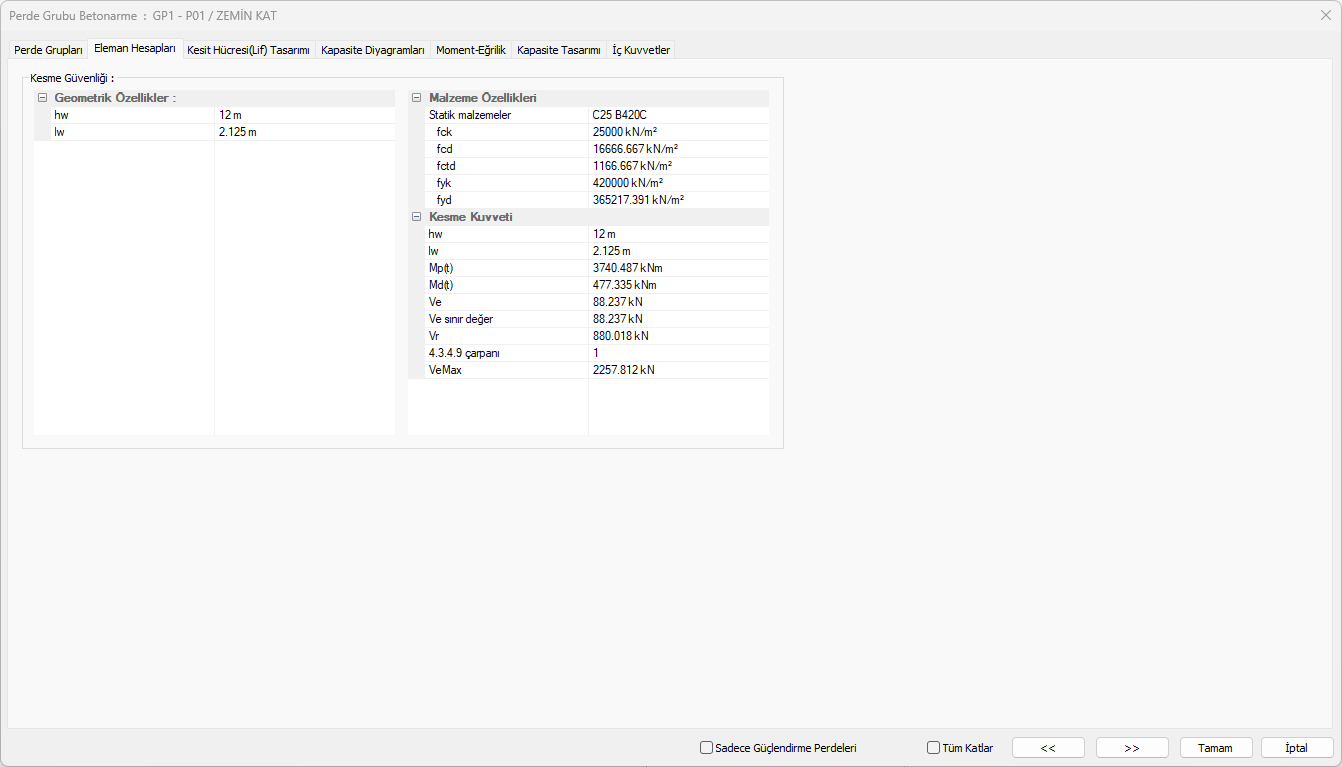

Eleman Hesapları Sekmesi


Özellikler

Geometrik özellikler


hw: Perdenin yapı boyunca toplam yüksek değeridir.
lw: Perdenin plandaki uzunluk değeridir.

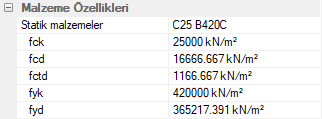

Malzeme özellikleri


Statik malzeme: Döşemenin statik malzemesi gösterilir.
fck: Betonun karakteristik basınç dayanımıdır.
fcd: Betonun karakteristik hesap basınç dayanımıdır.
fctd: Betonun karak image-20240524-104103.png teristik hesap çekme dayanımıdır.
fyk: Donatı çeliğin akma dayanımıdır.
fyd: Donatı çeliğin hesap dayanımıdır.

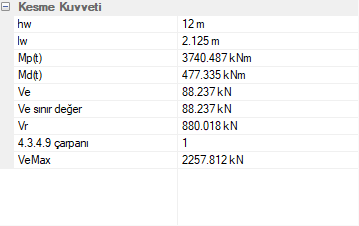

Kesme kuvveti


hw: Perdenin yapı boyunca toplam yüksek değeridir.
lw: Perdenin plandaki uzunluk değeridir.
(Mp)t: Perdenin taban kesitinde hesaplanan pekleşmeli moment kapasite değeridir.
(Md)t: Perdenin taban kesitinde hesaplanan yük katsayıları ile çarpılmış düşey yükler ve deprem yüklerinin ortak etkisi altında hesaplanan moment değeridir.
Ve: Perde enine donatı hesabına esas alınan kesme kuvveti değeridir.
Vr: Perde kesitinin kesme dayanımı değeridir.

4.3.4.9 çarpanı


Hw/Lw <= 2 olan süneklik düzeyi yüksek perdelerde;
Ve değeri en olumsuz yük kombinasyondan hesaplanan değerdir.
4.3.4.9 çarpanı: Hw/Lw <= 2 olan perdelerde R katsayısına göre uç kuvvetleri [3/(1+Hw/Lw)] katsayısı kadar arttırılır. Ancak bu değer 2'den büyük alınmaz.

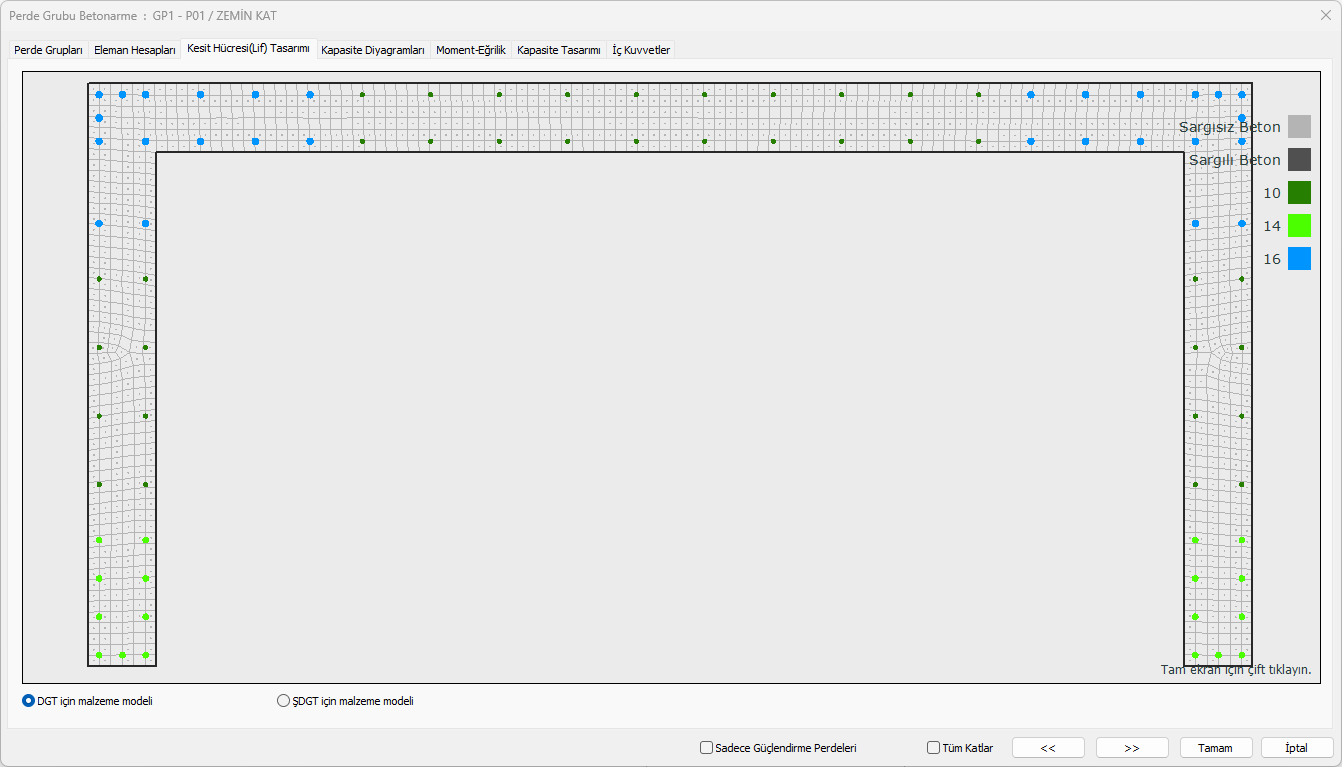

Kesit Hücresi (Lif) Tasarımı Sekmesi


Özellikler

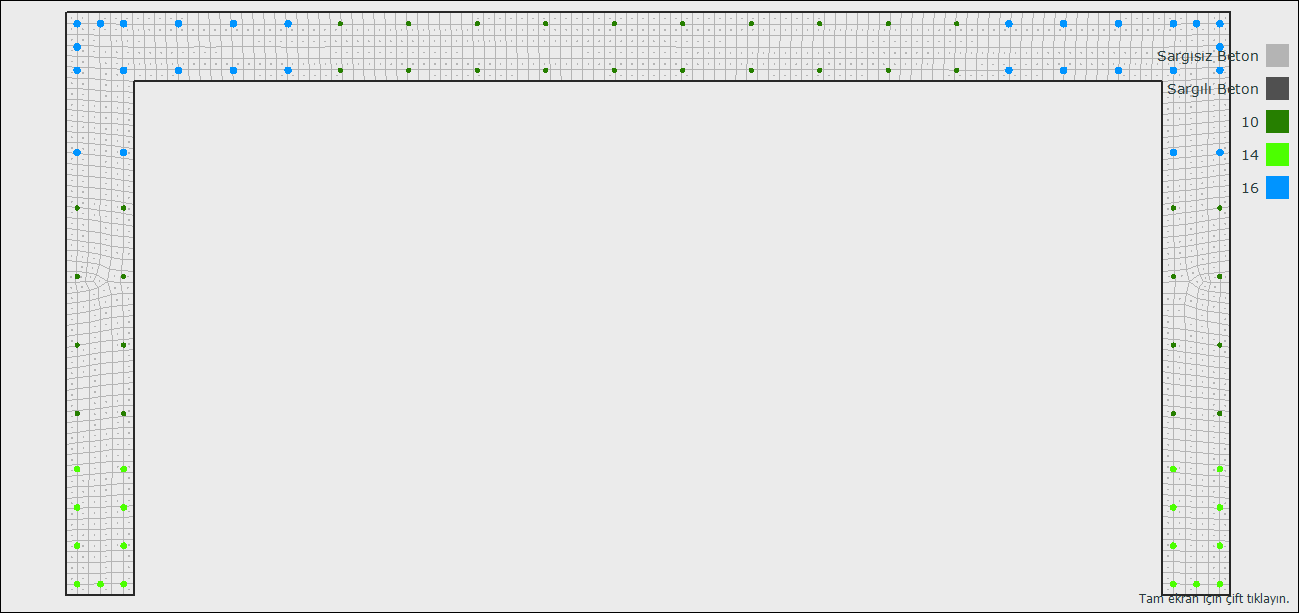

Öngörüntü ve lejant


Kesit hücresi öngörüntüsü ve renklerin neleri ifade ettikleri gösterilir.

DGT için malzeme modeli


Kesit hücreleri ve donatıları TS500 de tanımlanan beton ve donatı malzeme modeli kriterlerine göre gösterimini sağlamaktadır.

ŞGDT için malzeme modeli


Kesit hücreleri ve donatıları TBDY de tanımlanan beton ve donatı malzeme modeli için ŞGDT kriterlerine göre gösterimini sağlamaktadır.

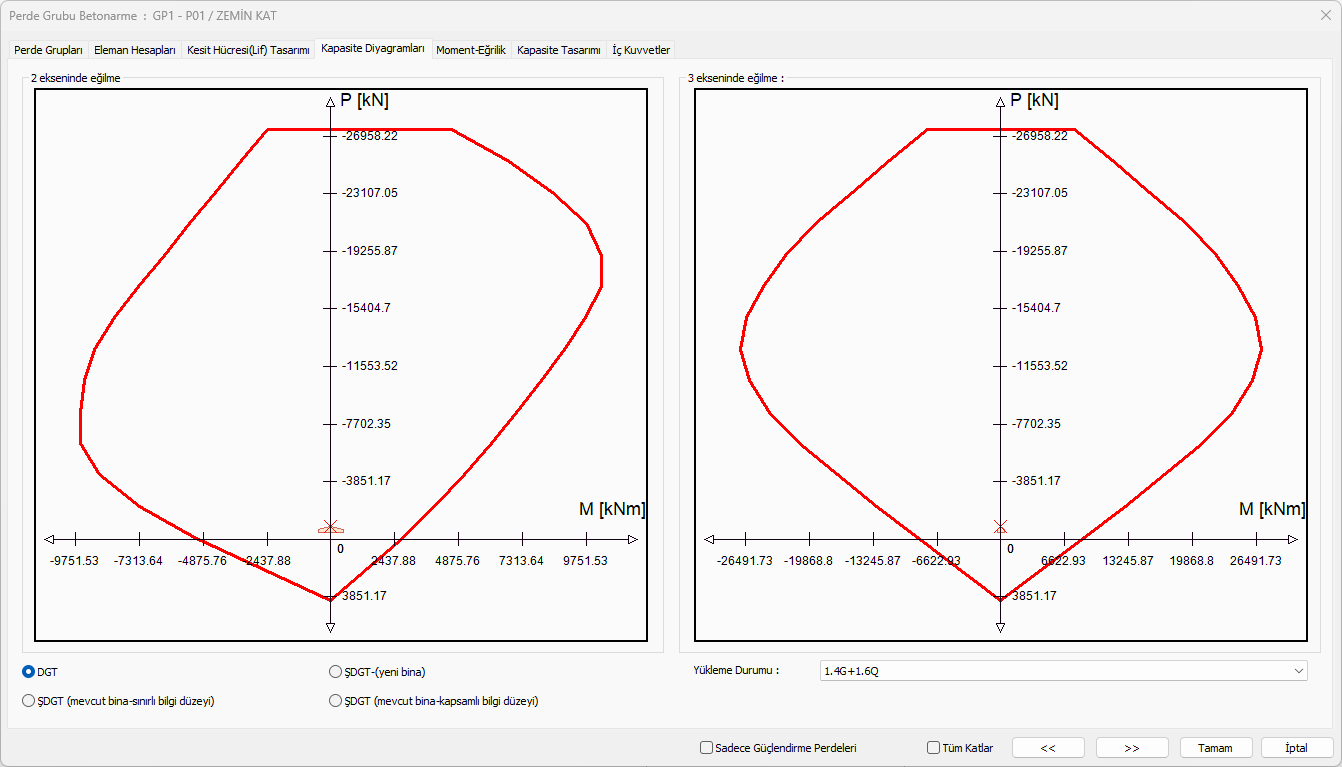

Kapasite Diyagramları Sekmesi


Özellikler

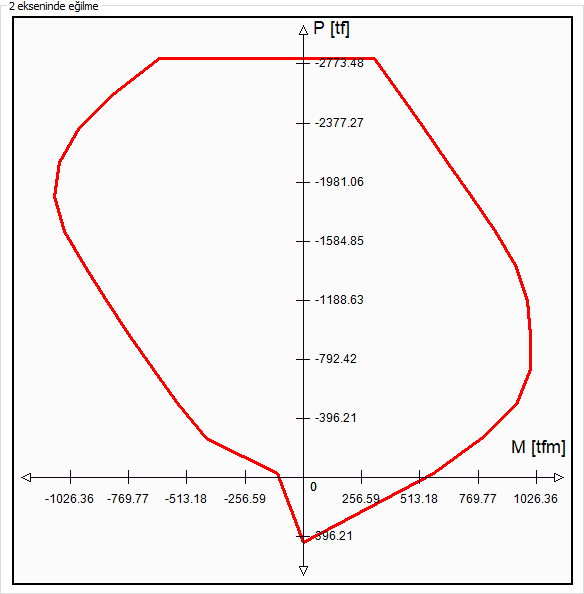

2 ekseninde eğilme diyagramı

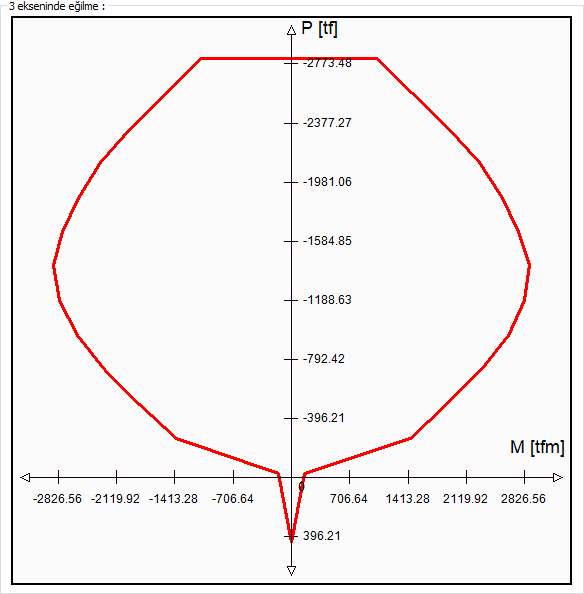

3 ekseninde eğilme diyagramı


Yükleme durumu


İncelenmek istenen kapasite diyagramlarına ilişkin kombinasyon listeden seçilebilir.

DGT


Kapasite eğrisinin TS500 de tanımlanan beton ve donatı malzeme modeli kriterlerine uyularak elde edilmesini sağlamaktadır.

ŞGDT


Kapasite eğrisinin TBDY de tanımlanan beton ve donatı malzeme modeli için ŞGDT kriterlerine uyularak elde edilmesini sağlamaktadır.

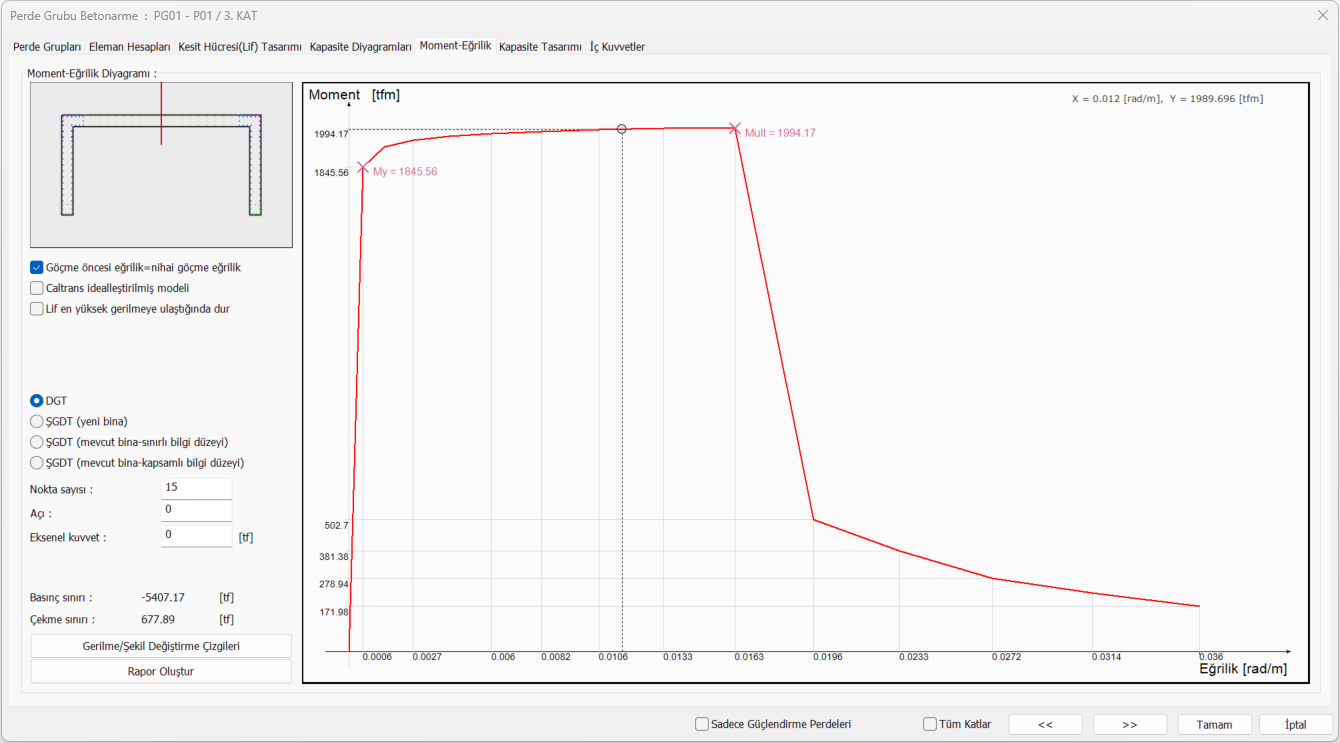

Moment - Eğrilik Sekmesi


Özellikler

Şematik çizim

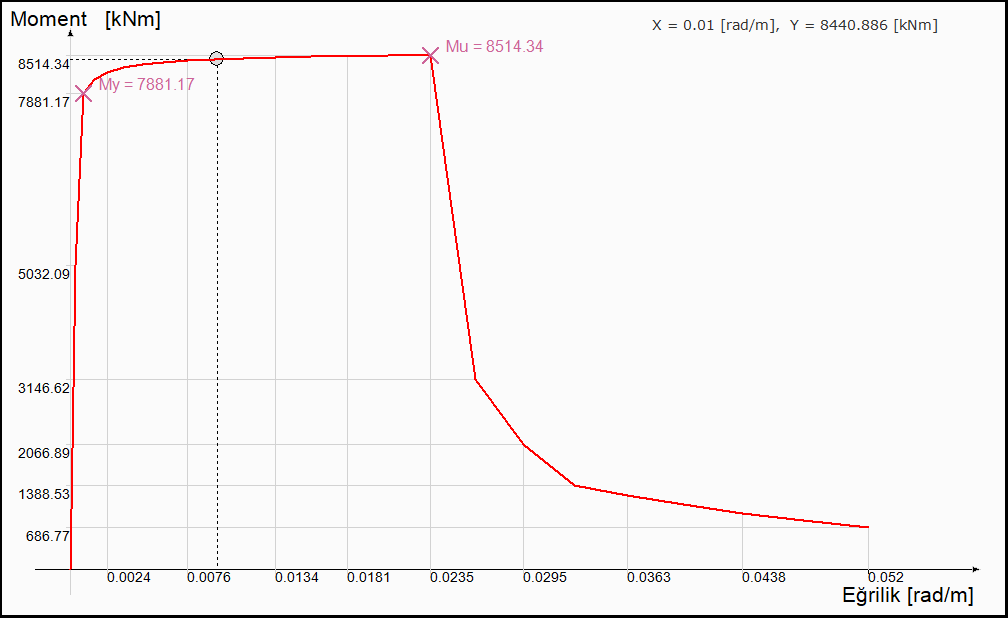

Moment - eğrilik diyagramı


Göçme öncesi eğrilik = nihai göçme eğrilik


Bu seçenek işaretlendiğinde performans düzeylerinin belirlenmesi için kullanılan plastik dönme sınır değerlerin hesabında beton ve donatı malzemesinin kopma birim şekildeğiştirme değeri kullanılır.

Caltrans idealleştirilmiş modeli


İşaretlenmesi halinde Moment-Eğrilik grafiği idealleştirilir. Akma momentinin üzerinden geçen eğimli bir doğru ile kesişen ve moment eğrilik grafiğinin arasındaki alanları eşitleyecek yatay bir doğrunun çizilmesi ile elde edilen bir moment eğrilik ilişkisidir.

Lif en yüksek gerilmeye ulaştığında dur


İşaretlenmesi halinde grafik lif en yüksek gerilmeye ulaştığında grafik biter.

DGT


Moment eğriliğin TS500 de tanımlanan beton ve donatı malzeme modeli kriterlerine uyularak elde edilmesini sağlamaktadır.

ŞGDT


Moment eğriliğin TBDY de tanımlanan beton ve donatı malzeme modeli için ŞGDT kriterlerine uyularak elde edilmesini sağlamaktadır.

Nokta sayısı


Momet eğrilik grafiğinin kaç noktadan oluştuğunu belirlemek için kullanılmaktadır.

Açı


Moment eğrilik ilişkisinin elde edildiği tarafsız eksen açısını göstermektedir. Yukarıdaki görselde kırmızı ok ile belirtilmiştir.

Eksenel kuvvet


Moment eğrilik ilişkisinin hangi eksenel kuvvet etkisi altında çizildiğini göstermektedir.

Basınç sınırı


Belirlenen malzeme modeli moment-normal kuvvet etkileşiminde kesitin alabileceği en büyük eksenel basınç kuvvetidir.

Çekme sınırı


Belirlenen malzeme modeli moment-normal kuvvet etkileşiminde kesitin alabileceği en büyük eksenel çekme kuvvetidir.

Gerilme/şekil değiştirme çizgileri


Moment eğrilik ilişkisinin her bir adımında kesitteli gerilme ve şekil değiştirme durumunun renklendirilmiş bir şekilde gösterir.

Rapor oluştur


Moment Eğrilik detaylı raporunu oluşturur.

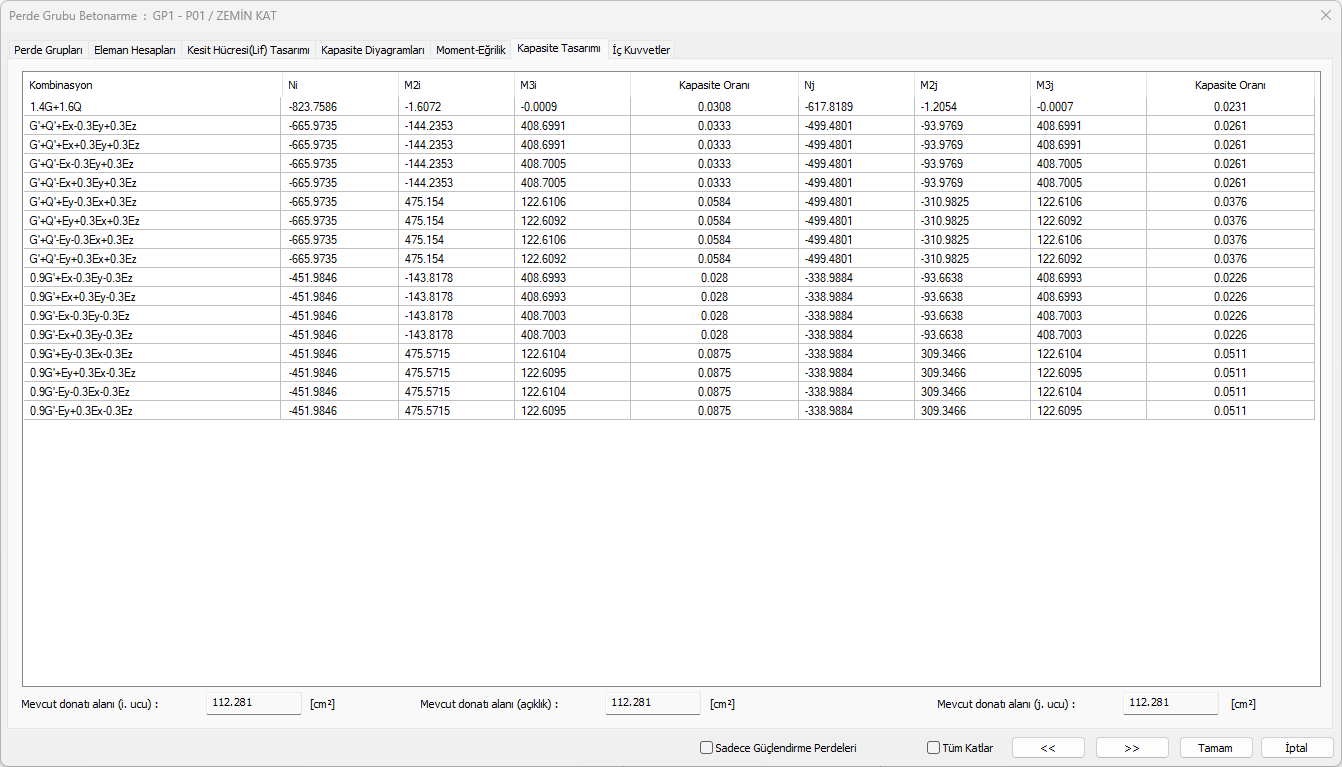

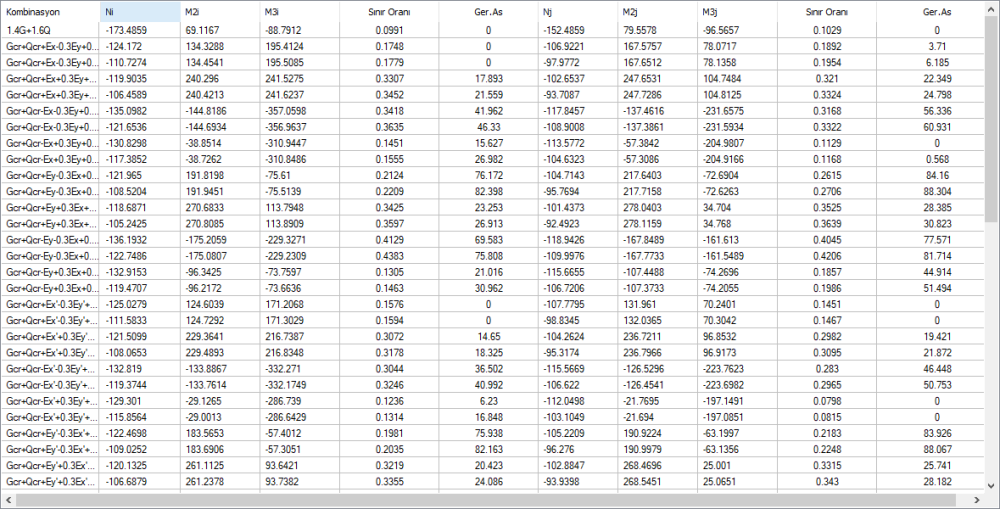

Kapasite Tasarımı Sekmesi


Özellikler

Kapasite tablosu


Kombinasyon: İlgili kombinasyon gösterilir.
i: Yatay elemanda elemanın sol ucu, düşey elemanda elemanın alt ucudur.
j: Yatay elemanda elemanın sağ ucu, düşey elemanda elemanın üst ucudur.
N: Elemanın eksenel kuvvetidir
V2, V3: Elemanın 2 ve 3 yönündeki kesme kuvvetleridir.
T: Elemanın burulma momentidir.
M2: Elemanın 2 (minör) yönündeki eğilme momentidir.
M3: Elemanın 3 (majör) yönündeki eğilme momentidir.
Sınır oranı: İlgili yükleme/kombinasyonda elemanın i ve j ucunda aldığı etkinin, o yüklemedeki kapasitesine oranını gösterir. Değer 1’den büyükse elaman maksimum kapasiteyi aşıyor demektir.
Ger.As: Perde betonarme hesabında bulunan donatı alanı ile şartname gereği hesaplanan donatı lanından büyük olanıdır.

Mevcut donatı alanı


i ucu, açıklık ve j ucu için mevcut donatı alan değerleri gösterilir.

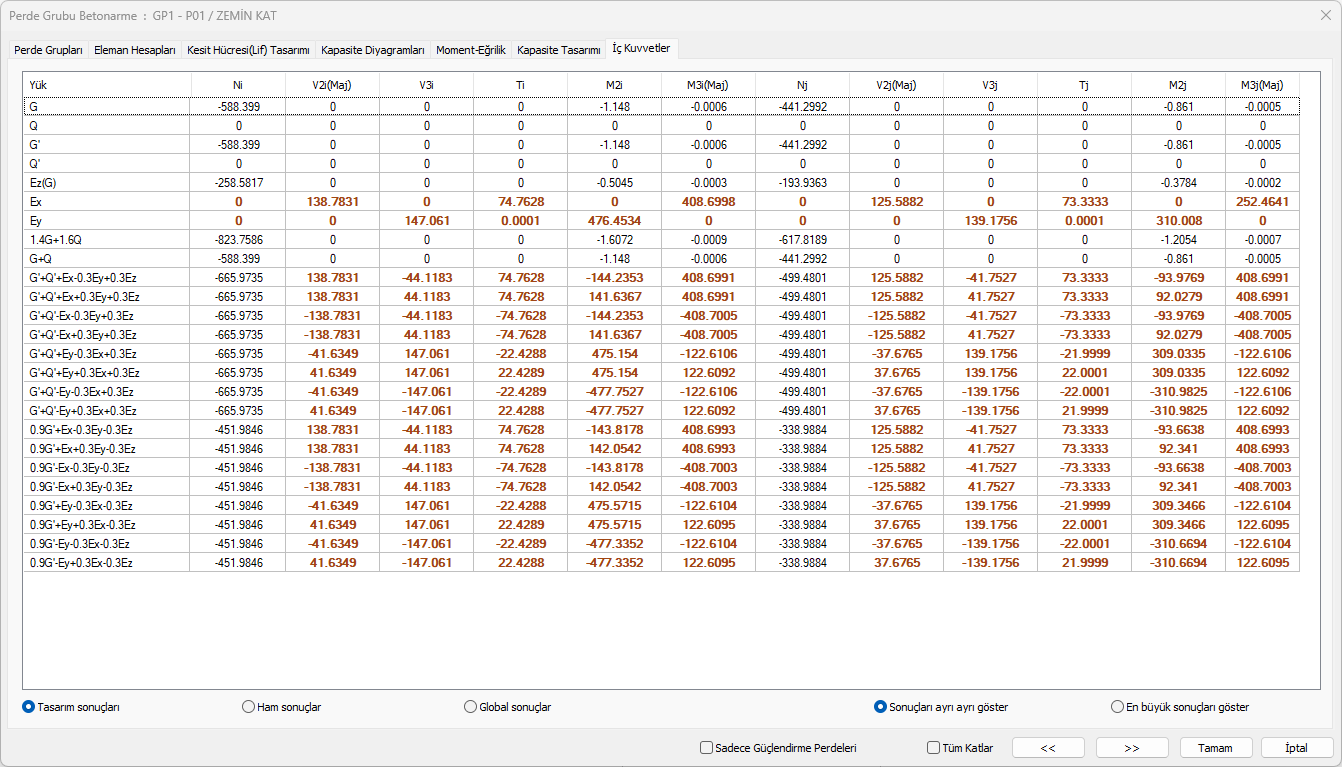

İç Kuvvetler Sekmesi


Özellikler

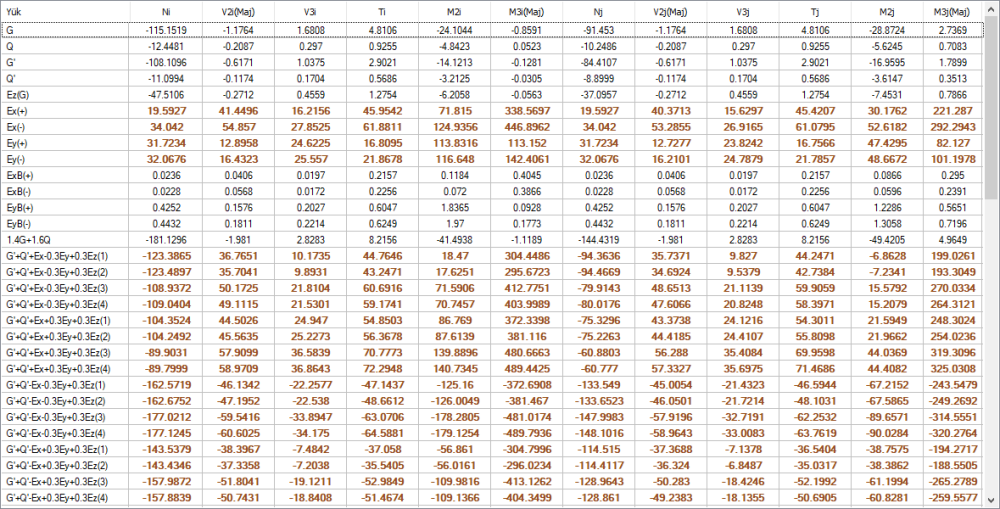

Kuvvetler tablosu


Yük: İlgili yükleme veya yük kombinasyonlarının adıdır.
i: Yatay elemanda elemanın sol ucu, düşey elemanda elemanın alt ucudur.
j: Yatay elemanda elemanın sağ ucu, düşey elemanda elemanın üst ucudur.
N: Elemanın eksenel kuvvetidir
V2, V3:  Elemanın 2 ve 3 yönündeki kesme kuvvetleridir.
T: Elemanın burulma momentidir.
M2: Elemanın 2 (minör) yönündeki eğilme momentidir.
M3: Elemanın 3 (majör) yönündeki eğilme momentidir.

Tasarım sonuçları


Analiz sonrasında yönetmelik koşulları uygulanmış, bu nedenle değişime uğramış ve dizayna giden uç kuvvetlerini gösterir. Ayrıca kullanılan değerler kalınlaştırılarak gösterilir. Uç kuvvetleri eleman lokal eksenlerinde hesaplanan değerlerdir.

Ham sonuçlar


Analiz sonrasında yönetmelik koşulları uygulanmamış ham uç kuvvetlerini gösterir. Uç kuvvetleri eleman lokal eksenlerindeki etkilerdir.

Global sonuçlar


Analiz sonrasında yönetmelik koşulları uygulanmamış uç kuvvetlerin global koordinatlardaki değerlerdir.

Sonuçları ayrı ayrı göster


4 modal analiz durumu için her deprem yüklemeli kombinsyondan 4 farklı sonuç elde edilir. Her modal durum için elde edilen değerlerin tek tek gösterilmesi istenirse bu seçenek işaretlenir.

En büyük sonuçları göster


4 ayrı modal durum için her yük kombinasyonundan elde edilen 4 farklı sonucun en büyük değerleri tabloda gösteririlir.
