Döşeme Betonarme Tasarım
Döşeme betonarme tasarım sonuçları ve döşemeye ilişkin yetersizlik durumları Döşeme Betonarme diyaloğunda verilir. Döşeme Betonarme diyaloğunda döşeme hesap akslarının düz ve ilave donatı bilgileri verilir.
Döşeme Betonarme Tasarım Diyaloğunun Yeri

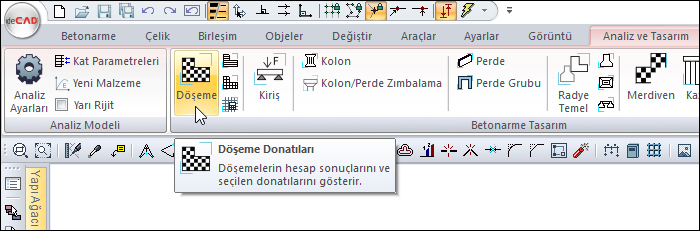

Analizden sonra, ribbon menü Analiz ve Tasarım sekmesi Betonarme Tasarım başlığı altından Döşeme komutuna tıklayarak ulaşabilirsiniz.
Döşeme Betonarme Tasarım Diyaloğu Genel Özellikler
Özet Bilgi İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Adı, Hesap Aksı Nosu, Çalışma Şekli, Donatı tipi formatında diyaloğun adı kısmında verilmektedir.  Örneğin 1. Kat, D07, 2, Çiftyön uzun, düz+pilye |
Shift tuşu kullanımı Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. |
Ctrl tuşu kullanımı Ctrl tuşu ise arada kalan satırları tek tek seçer. |
Tüm Katlar Döşemeleri tüm kat boyunca ekranda listeler.  |
Yatayları göster  Döşemelerde yatay yöndeki donatıları süzerek ekrana getirir, dikey yöndeki donatılar gizlenir, listede gösterilmez. |
Dikeyleri göster  Döşemelerde dikey yöndeki donatıları süzerek ekrana getirir, yatay yöndeki donatılar gizlenir, listede gösterilmez. |
Seç  İmlecin bulunduğu satırdaki objeyi seçer. Betonarme diyalog kapatıldığında seçilen eleman için işlem yapabilirsiniz. |
Önceki  İmleç bir önceki satıra gider. |
Sonraki  İmleç bir sonraki satıra gider. |

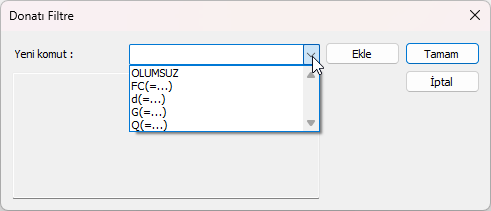

Filtre  Belirli koşullar tanımlayarak sadece o koşulu sağlayan elemanları süzmek için kullanılır. |
Tamam  Yapılan Değişiklikleri kayıt ederek diyaloğu kapatır. |
İptal  Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır. |
Diyalogda Çıkan Olumsuzluklar ve Çözümleri
Olumsuzluk | Açıklaması |
|---|---|
Min | Döşeme, "TS500'e göre minimum kalınlık kontrolünü sağlamıyor" demektir. Döşeme kalınlığı arttırabilir. |
Çd | Döşeme çift donatılı kesite çalışmaktadır. Döşemelerde çift donatıya izin verilmediğinden bu uyarı verilmektedir. Döşeme kalınlığı arttırabilir. |
S | Döşeme, "TS500'e göre sehim koşullarını sağlamıyor" demektir. Döşeme kalınlığı arttırabilir. |
As(-) | Döşemede yetersiz donatı bulunmaktadır. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir. |
Ç | TBDY 2018 madde 7.11.3’e göre döşemede çekme gerilmesi sınır değeri aşılıyor. Raporlarda yetersizliğin konumu belirlenip, donatıyı ya da döşeme kalınlığı arttırabilir. |
K | TBDY 2018 madde 7.11.3’e göre döşemede kayma gerilmesi sınır değeri aşılıyor. Raporlarda yetersizliğin konumu belirlenip, donatıyı ya da döşeme kalınlığı arttırabilir. |
Döşemeler Sekmesi

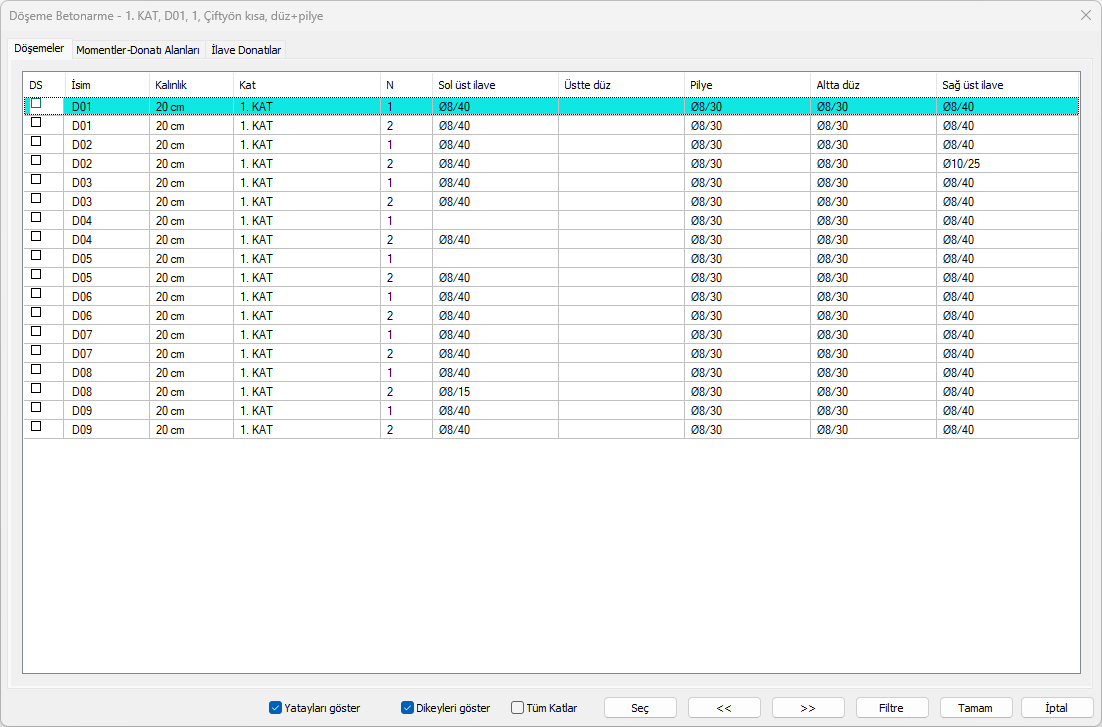

Döşemeler betonarme hesap aksına göre listelenir. Bir döşemede birden fazla betonarme hesap aksı olabileceğinden, döşemede mevcut olan hesap aksı sayısı kadar satırla betonarme sonuçları listelenecektir.
Özellikler |
|---|
DS  Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Döşeme donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve döşeme betonarme yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir. |
İsim  Döşemenin planda görünen ismidir. Diyalog açıkken döşemeyi planda bulmak için isim hücresini çift tıklayınız. (D1, D2, D10 vb) Olumsuzluk durumunda plağın ismi yanında olumsuzlukla ilgili bir terim eklenir. Örneğin D101(Min) yazısı görünür. |
Kalınlık  Döşemenin kalınlığı bu hücrede görünür. |
Kat  Döşemenin bulunduğu katın adı bu hücrede görünür. |
N  Betonarme hesap aksının numarasıdır. (1,2,3,4 vb) Aynı plakta birden fazla betonarme hesap aksı olabilir. Aynı isimde döşemeler farklı hesap akslarının numaraları ile alt alta görünür. N sütunundan hangi hesap aksı yönünde inceleme yapılduğı takip edebilirsiniz. |

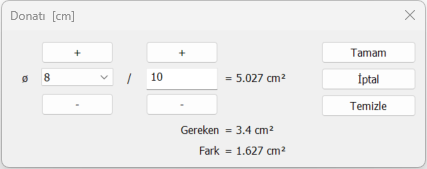

Sol üst ilave  İlgili betonarme hesap aksında, sol mesnet kesitinin üstünde hesaplanan ilave donatısının çapı ve cm cinsinden aralığı gösterilir. Hücrenin üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir. |
Üstte düz  İlgili betonarme hesap aksında, döşeme kesitinin üstünde bulunan donatının çapı ve cm cinsinden aralığıdır. Hücrenin üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir. |
Pilye  İlgili betonarme hesap aksında, döşeme bulunan pilye donatısının çapı ve cm cinsinden aralığıdır. Hücrenin üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir. |
Altta düz  İlgili betonarme hesap aksında, döşeme kesitinin altında bulunan donatının çapı ve cm cinsinden aralığıdır. Hücrenin üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir. |
Sağ üst ilave  İlgili betonarme hesap aksında, sağ mesnet kesitinin üstünde hesaplanan ilave donatısının çapı ve cm cinsinden aralığıdır. Hücrenin üzerinde çift tıklama yapılırsa donatının çapı ve aralığı değiştirilebilir. |
Momentler - Donatı Alanları Sekmesi
Özellikler |
|---|
Sol (üstte)  İncelenen betonarme hesap aksı için döşemenin sol mesnetine ait kesitin moment, donatı alanları ve tasarım yük kombinasyonu listesini tanımlar. |
Açıklık (altta)  İncelenen betonarme hesap aksında döşeme açıklığındaki kesitin moment, donatı alanları ve tasarım yük kombinasyonu listesini tanımlar. |
Açıklık (üstte)  İncelenen betonarme hesap aksında döşeme açıklığındaki kesitin moment, donatı alanları ve tasarım yük kombinasyonu listesini tanımlar. |
Sağ (üstte)  İncelenen betonarme hesap aksında döşemenin sağ mesnetine ait kesitin moment, donatı alanları ve tasarım yük kombinasyonu listesini tanımlar. |
Moment  Betonarme tasarımda esas alınan tasarım moment değeri verilir. |
As  Tasarım momenti kullanılarak, 100 santimetre genişlik için hesaplanan donatı alanı değeridir. |
As (Gereken)  Tasarım momenti kullanılarak hesaplanan donatı alanı ile ilgili yönetmelik gereği kullanılması gereken minimum donatı alanı değerlerinden büyük olanıdır. |
As (Mevcut)  Donatı seçimi sonrası kesitte mevcut olan toplam donatı alanı değeridir. |
Yük kombinasyon  Tasarım moment değerinin bulunduğu yük kombinasyonudur. |
Statik malzemeler  Döşemenin beton ve donatı malzemesini gösterilir. |
fck  Betonun karakteristik basınç dayanımıdır. |
fcd  Betonun tasarım basınç dayanımıdır. |
fctd  Betonun tasarım çekme dayanımıdır. |
fyk  Donatı karakteristik akma dayanımıdır. |
fyd  Donatı tasarım akma dayanımıdır. |

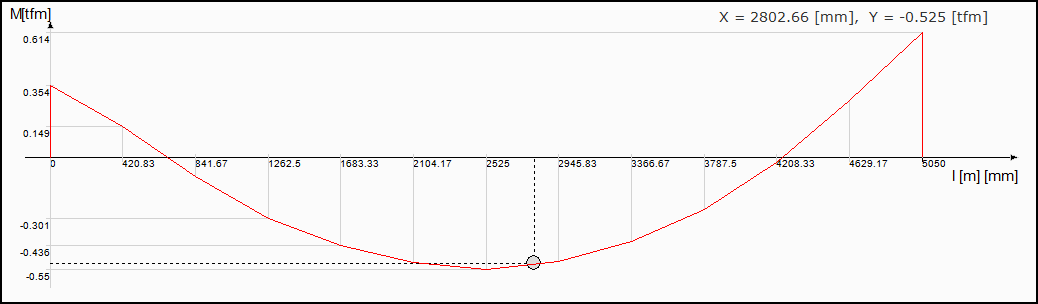

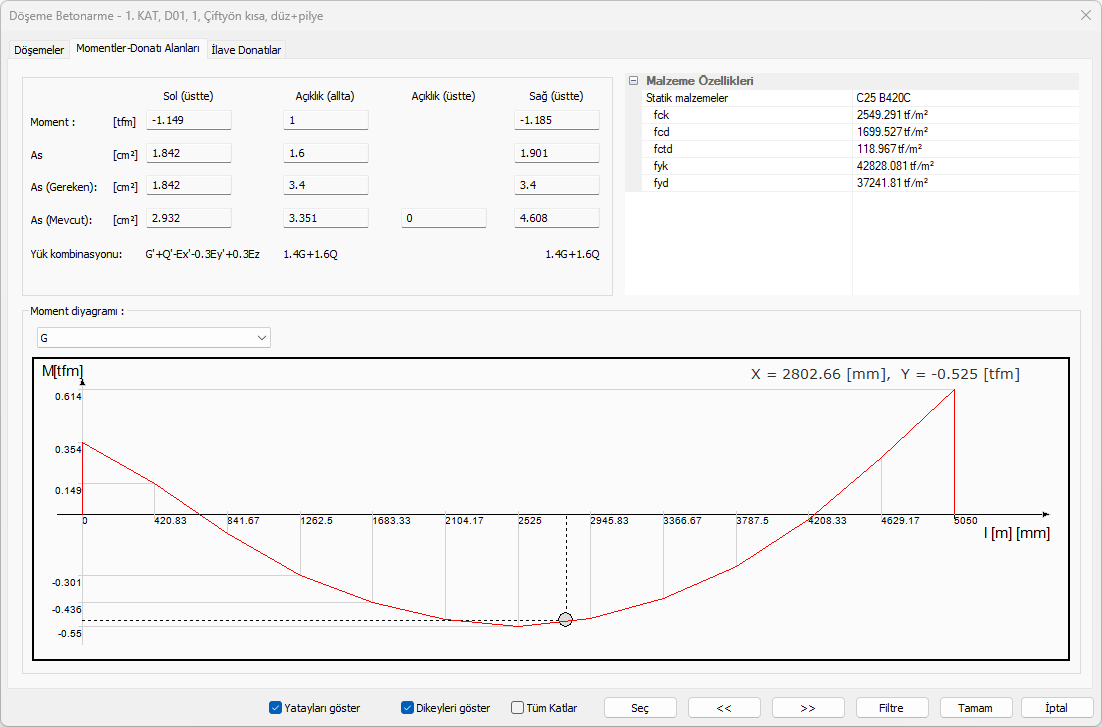

Moment diyagramı  İncelenen hesap aksında, seçilen kombinasyona göre moment diyagramı gösterilir. Moment diyagramı üzerinde fareyi hareket ettirdiğinizde imlecin diyagram üzerindeki konumu gösterilir. X soldan mesafe için Y moment değerini gösterir. Örnek ekran görüntüsünde X=2.802 metrelik mesafede, Y= -0.525 tfm moment değeri görünmektedir.  |
İlave Donatılar Sekmesi
Kirişli ve kirişsiz döşemeler için alt ve üste düz donatı dizaynı yapıldığında, tüm döşeme sistemini kapsayacak şekilde, ilave çap ve adedin belinir. Donatı hesap aksının alt ve üst düz olarak seçilmesi durumunda, plak analizi sonucunda gerekli görülen mesnetlerde otomatik ilave bölgeleri oluşturulur. Analiz ve betonarme tasarım sonrasında ilave donatıların çap ve adetleri belirler. ve bu sekmede listelenir.

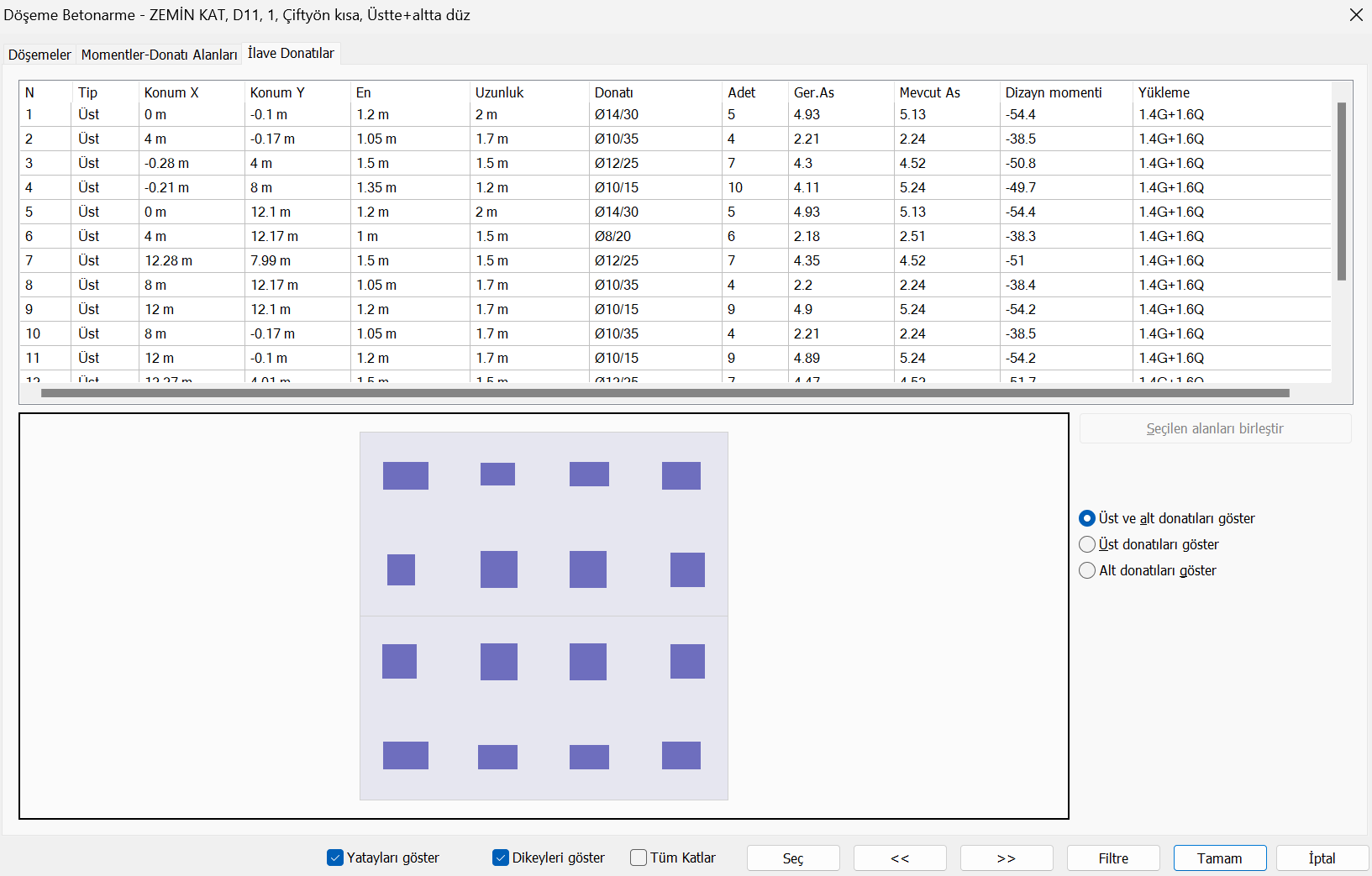

Sekmede tabloda, ilave donatıya ait detay bilgiler, şematik plan gösteriminde ise ilave donatının hangi bölgeye ait olduğu bilgisi verilir. Mavi alanlar üst ilave donatı bölgelerini, kırmızı alanlar ise, alt ilave donatı bölgelerini temsil eder
Özellikler |
|---|
N  İlavenin donatı numarasıdır. Otomatik atanır. |
Tip  İlave donatının konumunu belirtir. Alt yazarsa ilave donatı altta, üst yazarsa, ilave donatı üsttedir. |
Konum X  İlave donatının bulunduğu bölgenin global y eksenine olan mesafesidir. |
Konum Y  İlave donatının bulunduğu bölgenin global x eksenine olan mesafesidir. |
En  İlave donatının bulunduğu bölgenin genişliğidir. |
Uzunluk  İlave donatının bulunduğu bölgenin uzunluğudur. |
Donatı  İlave donatısının bulunduğu bölgeye konulacak olan ilave donatının çap ve aralığıdır. |
Adet  İlave donatısının bulunduğu bölgeye konulacak olan ilave donatının adedir. |
Ger. As  İlave donatının bulunduğu bölgede donatı tasarımı sonrası hesaplanan ve yönetmelik gereği konulması gereken minimum donatı alanlarından büyük olan donatı alanıdır. |
Mevcut As  İlave donatının bulunduğu bölgede mevcut olan donatı alanıdır. |
Dizayn momenti  İlave donatının bulunduğu bölgedeki tasarım momenttir. |
Yükleme  Tasarım momentin hesaplandığı en olumsuz yükleme kombinasyonudur. |
Seçilen alanları birleştir  İlave donatıları ve bulundukları alanlar listeden “Shift” tuşuna basılı tutularak seçilir. Bu seçimlerden sonra “seçilen alanları birleştir” komutu kullanılarak bu ilave donatı bölgelerinin alanları birleştirilir. |
Üst ve alt donatıları göster  Döşemenin üst ve alt sırasında bulunan ilave donatıları gösterir. |
Üst donatıları göster  Döşemenin üst sırasında bulunan ilave donatıları gösterir. |
Alt donatıları göster  Döşemenin alt sırasında bulunan ilave donatıları gösterir. |
