Tekil temel betonarme tasarım sonuçları ve tekil temellere ilişkin yetersizlik durumları Tekil Temel Betonarme diyaloğunda gösterilir. Tekil Temel Betonarme diyaloğunda temel donatıları, zemin gerilmeleri ve kayma-zımbalama sonuçları verilir.
Tekil Temel Betonarme Diyaloğunun Yeri

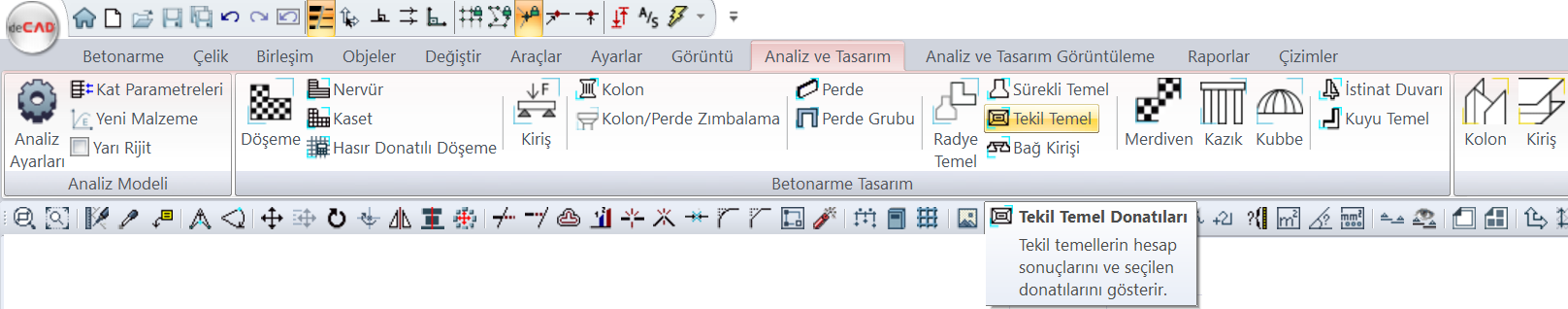

Analizden sonra, ribbon menü Analiz ve Tasarım sekmesi Betonarme Tasarım başlığı altından Tekil Temel Donatıları komutuna tıklayarak ulaşabilirsiniz.
Tekil Temel Betonarme Diyaloğu Genel Özellikleri
|
Özet Bilgi İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Adı formatında diyaloğun adı kısmında verilmektedir.
Örneğin Zemin Kat, T001 |
|
Shift tuşu kullanımı Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. |
|
Ctrl tuşu kullanımı Ctrl tuşu ise arada kalan satırları tek tek seçer. |
|
Donatı hesap makinesi
Seçilen çap ve aralık için donatı miktarını alan cinsinden hesaplar. |
|
Önceki
İmleç bir önceki satıra gider. |
|
Sonraki
İmleç bir sonraki satıra gider. |
|
Betonarme
Eleman betonarmesini tekrar yapar. Betonarme ile donatıya bağlı yönetmelik hesapları da tekrar yapılır. Önemli değişikliklerde betonarme yerine yapı analizini tekrarlamanız daha uygun olabilir. |
|
Tamam
Yapılan değişiklikleri kayıt ederek diyaloğu kapatır. |
|
İptal
Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır. |
Diyalogda Çıkan Olumsuzluklar ve Çözümleri
Analiz sonrasında tekil temel betonarme diyalogunda temel isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
|
Olumsuzluk |
Açıklaması |
|---|---|
|
M |
Maksimum pursantaj değeri aşılıyor. Temel boyutlarını arttırın. |
|
K |
Kayma güvenliği sağlamıyor. Temel boyutlarını arttırın. |
|
Zg |
Zemin taşıma gücü değeri aşılıyor. |
|
As(-) |
Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir. |

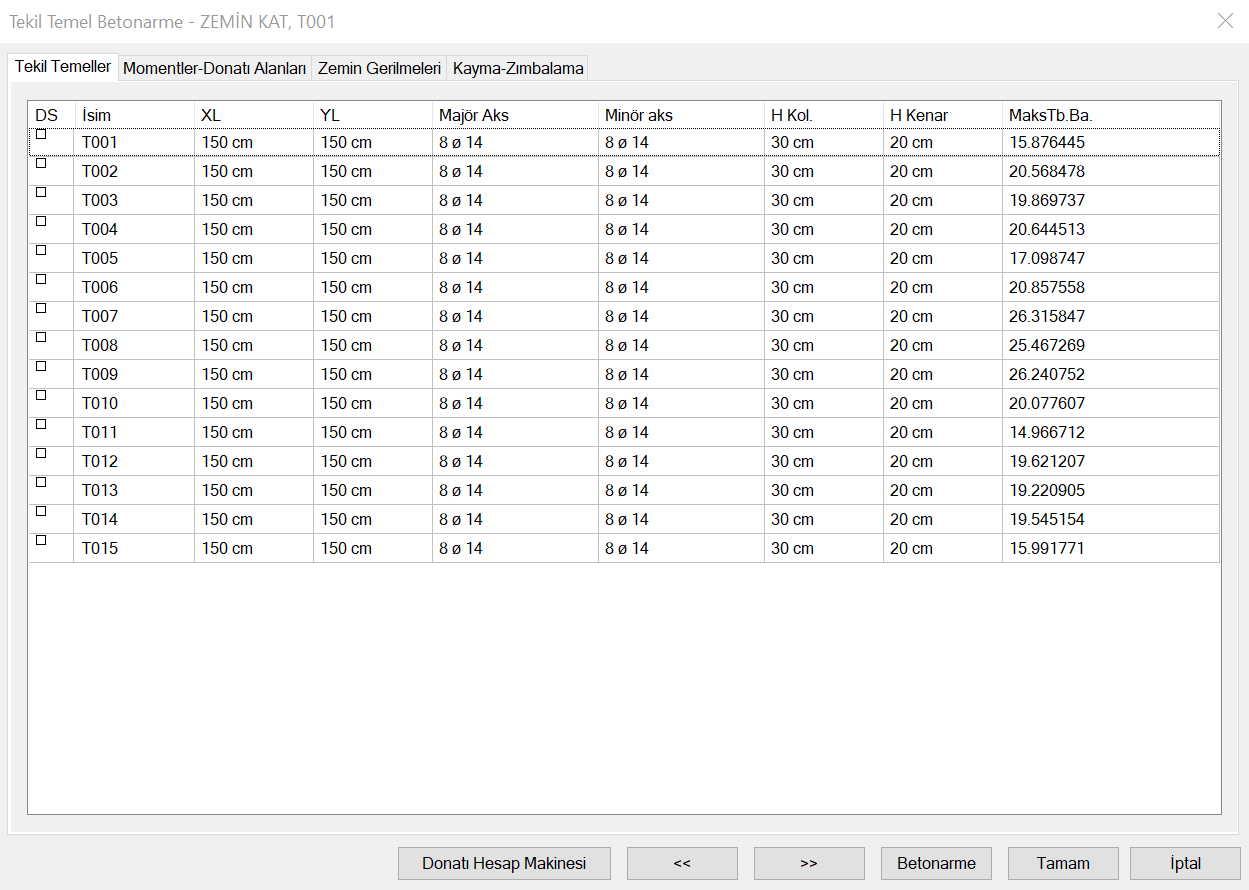

Tekil Temeller Sekmesi
|
Özellikler |
|---|
|
DS
Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Temel donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve analiz yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir. |
|
İsim
Tekil temelin plandaki adıdır. (T001, T101, T010 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir. T101(Z) gibi… |
|
XL
Temelin boyutlarıdır. |
|
YL
Temelin boyutlarıdır. |
|
Majör Aks
Asal eksen doğrultusunda donatı adedi ve çapıdır. |
|
Minör Aks
Tali eksen doğrultusundaki donatı adedi ve çapıdır. |
|
H Kol.
Kolon kenarındaki kesitin yüksekliğidir. |
|
H Kenar
Temel kenardaki kesitin yüksekliğidir.(cm) |
|
Maks.Tb.Ba
Maksimum taban basıncı değeridir. |

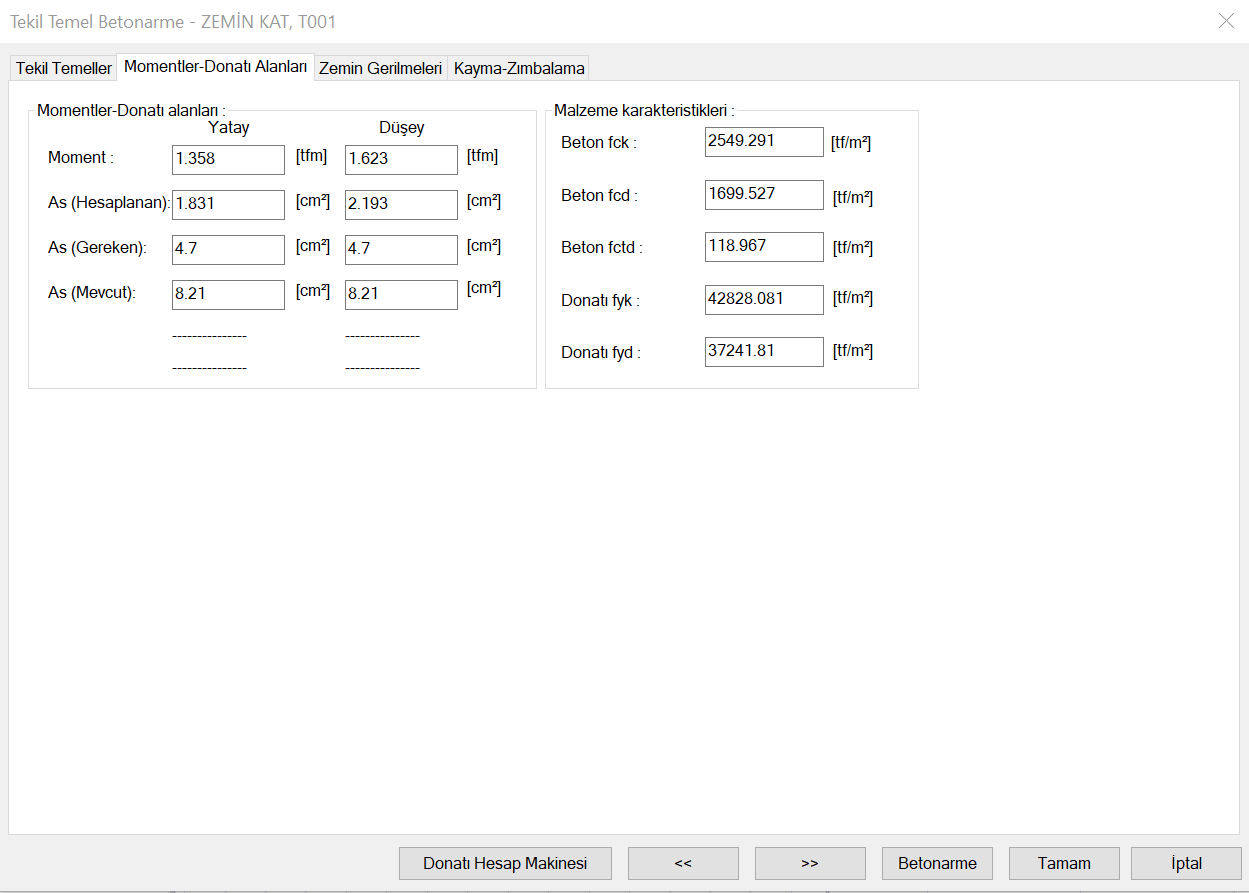

Momentler-Donatı Alanları Sekmesi
|
Özellikler |
|---|
|
Moment
Tekil temelin yatay ve düşey doğrultusundaki tasarım momentleri gösterilir. |
|
As (Hesaplanan)
1 metre genişlik için tekil temelin yatay ve düşey doğrultusunda tasarım momentinden hesaplanan donatı alanlarıdır. |
|
As (Gereken)
1 metre genişlik için Tekil temelin yatay ve düşey doğrultusunda şartname gereği konulması gereken donatı alanlarıdır. |
|
As (Mevcut)
1 metre genişlik için tekil temelin yatay ve düşey doğrultusunda 1 metredeki mevcut donatı alanlarıdır. |
|
Beton fck
Tekil temele ait betonun karakteristik basınç dayanımıdır. |
|
Beton fcd
Tekil temele ait betonun karakteristik hesap basınç dayanımıdır. |
|
Beton fctd
Tekil temele ait betonun karakteristik hesap çekme dayanımıdır. |
|
Donatı fyk
Donatı karakteristik akma dayanımıdır. |
|
Donatı fyd
Donatı tasarım akma dayanımıdır. |

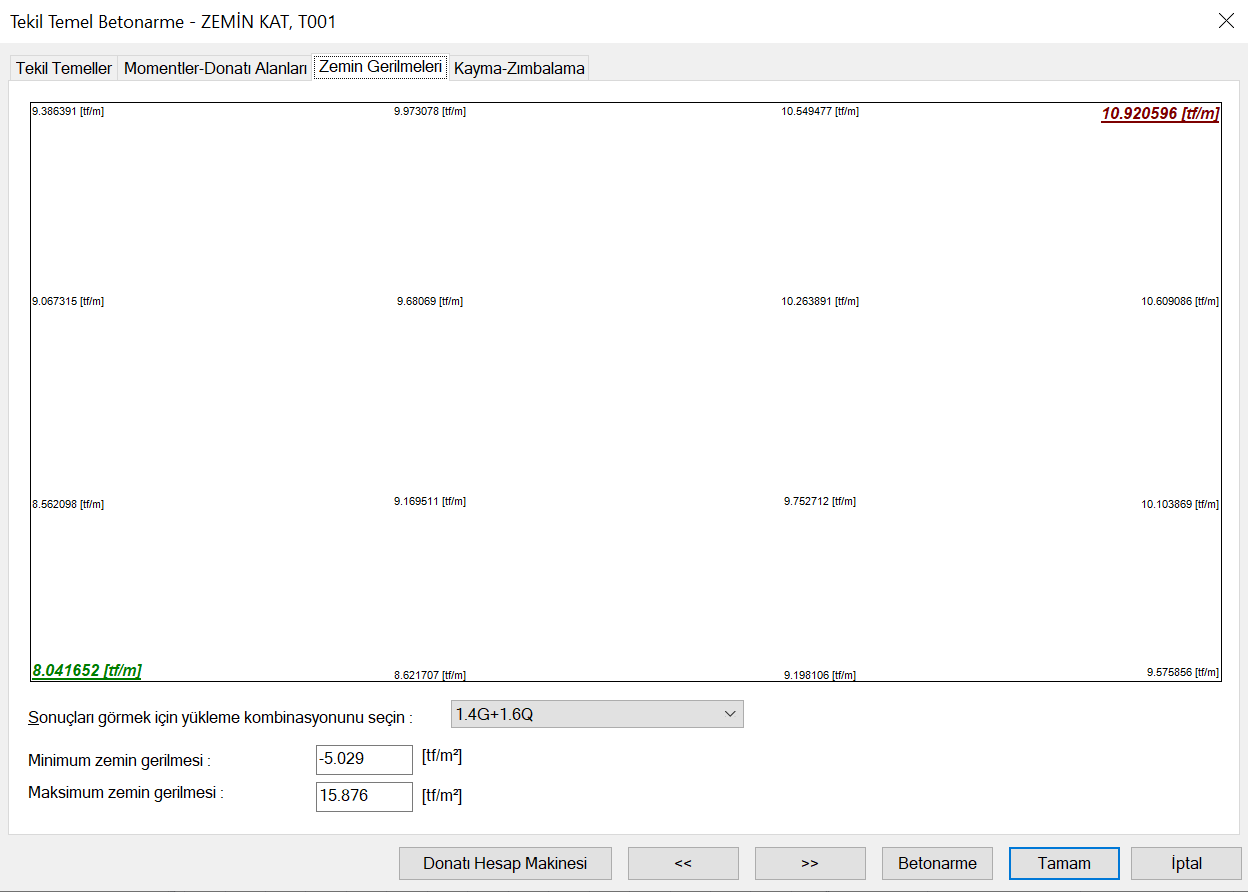

Zemin Gerilmeleri Sekmesi
Yükleme kombinasyonunun seçimine göre maksimum gerilmeden minimum gerilmeye kadar, bütün gerilme değerleri listelenir. Bazı durumlarda tekil temelde kolon ortasında zemin gerilmesi daha büyük çıkabilir. Bu durumda alt kısımda verilen maksimum zemin gerilmesi değerin burada göremeyebilirsiniz.
|
Özellikler |
|---|
|
Sonuçları görmek için yükleme kombinasyonunu seçin
Zemin gerilme değerlerinin gösterildiği kombinasyon seçilir. |
|
Minimum zemin gerilmesi
Bütün yüklemelerden oluşan minimum zemin gerilmesidir. |
|
Maksimum zemin gerilmesi
Bütün yüklemelerden oluşan maksimum zemin gerilmesidir. |

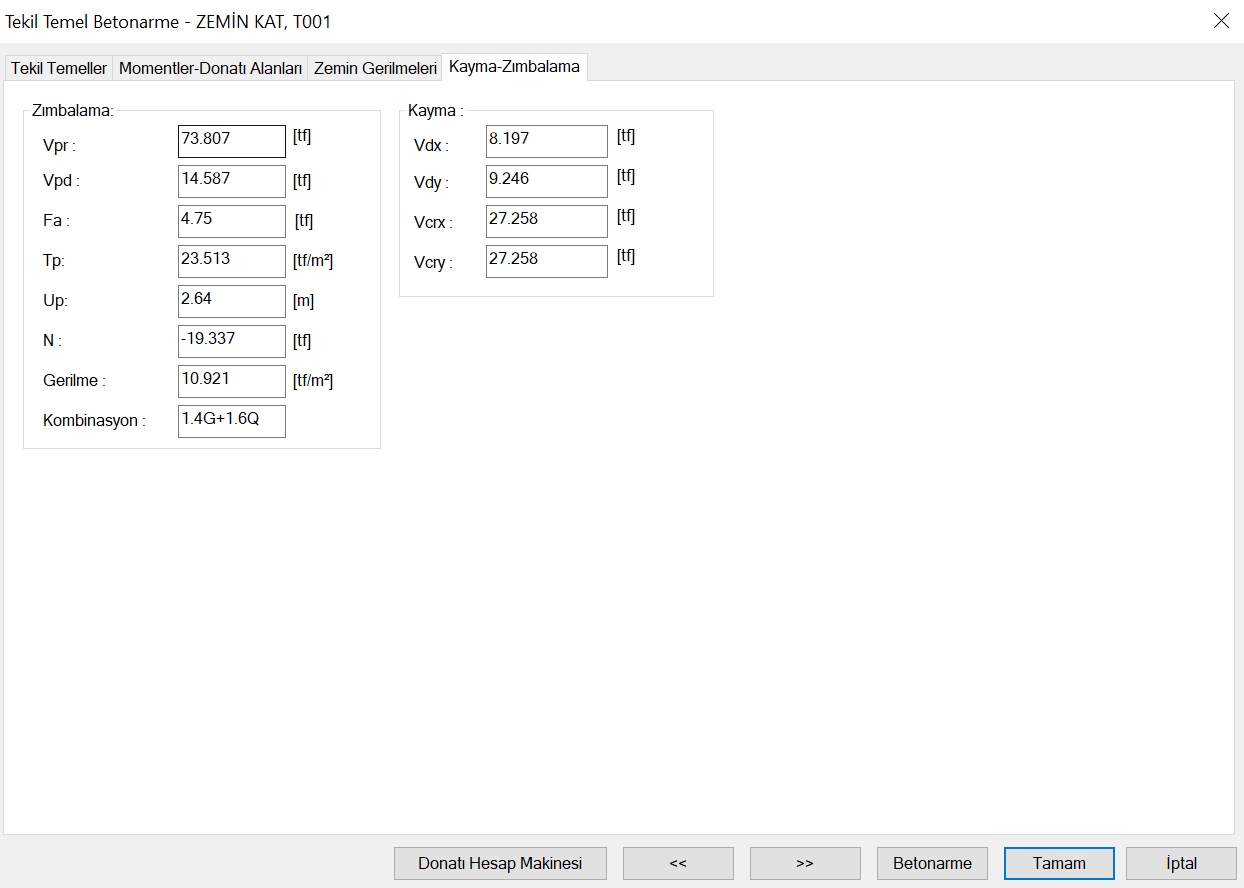

Kayma-Zımbalama Sekmesi
|
Özellikler |
|---|
|
Vpr
Zımbalama dayanımıdır. Vpr= gama * fctd * Up * d *gama (gama=1 alınır) |
|
Vpd
Zımbalama yüküdür. Vpd = N - gerilme * (b+d)(h+d) |
|
Fa
Zımbalama çevresinin içinde kalan plak yüklerinin toplamı |
|
Tp
Zımbalama gerilmesidir. |
|
Up
Zımbalama çevresidir. Up=2(b+h+2d) |
|
N
Kolonun yük katsayılarıyla çarpılmış düşey kuvvetidir. Üst katta kolon yoksa sıfır görünür. |
|
Gerilme
Zemin gerilmesi değeridir. |
|
Kombinasyon
En olumsuz zımbalama durumunu oluşturan yükleme kombinasyonudur. |
|
Vdx
Yatay doğrultudaki dizayn kesme kuvvetidir. |
|
Vdy
Düşey doğrultudaki dizayn kesme kuvvetidir. |
|
Vcrx
Yatay doğrultudaki eğik çatlamayı oluşturan kesme kuvvetidir. |
|
Vcry
Düşey doğrultudaki eğik çatlamayı oluşturan kesme kuvvetidir. |
