Hasır Donatılı Döşeme Betonarme Tasarım
Hasır donatılı döşeme betonarme tasarım sonuçları ve bu döşemelere ilişkin yetersizlik durumları Hasır Donatılı Döşeme diyaloğunda verilir. Hasır donatı olarak dizayn edilmiş döşemelerin ayrıntı sonuçları bu diyalogda verilir.

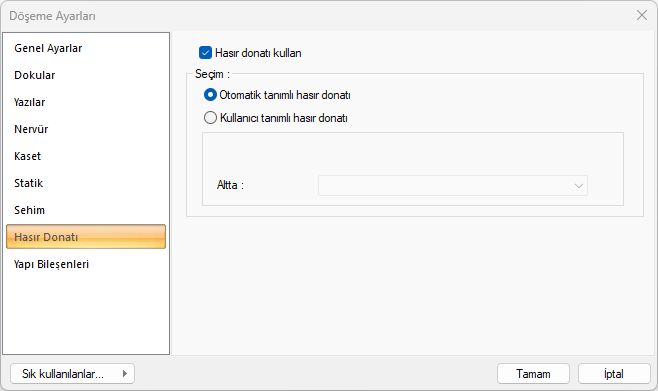

Hasır Donatılı Döşeme diyaloğunda tasarım sonuçlarının görülebilmesi için Döşeme Ayarları penceresinin Hasır Donatı sekmesinde bulunan Hasır donatı kullan seçeneğinin işaretlenmesi gerekmektedir.
Hasır Donatılı Döşeme Diyaloğunun Yeri

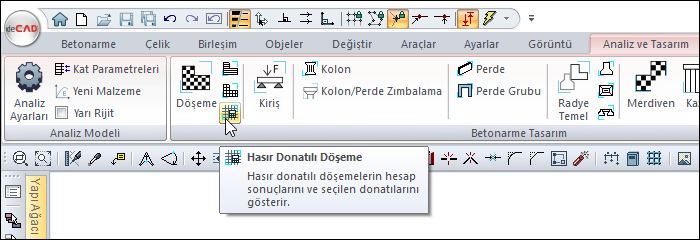

Analizden sonra, ribbon menü Analiz ve Tasarım sekmesi Betonarme Tasarım başlığı altından Hasır Donatılı Döşeme komutuna tıklayarak ulaşabilirsiniz.

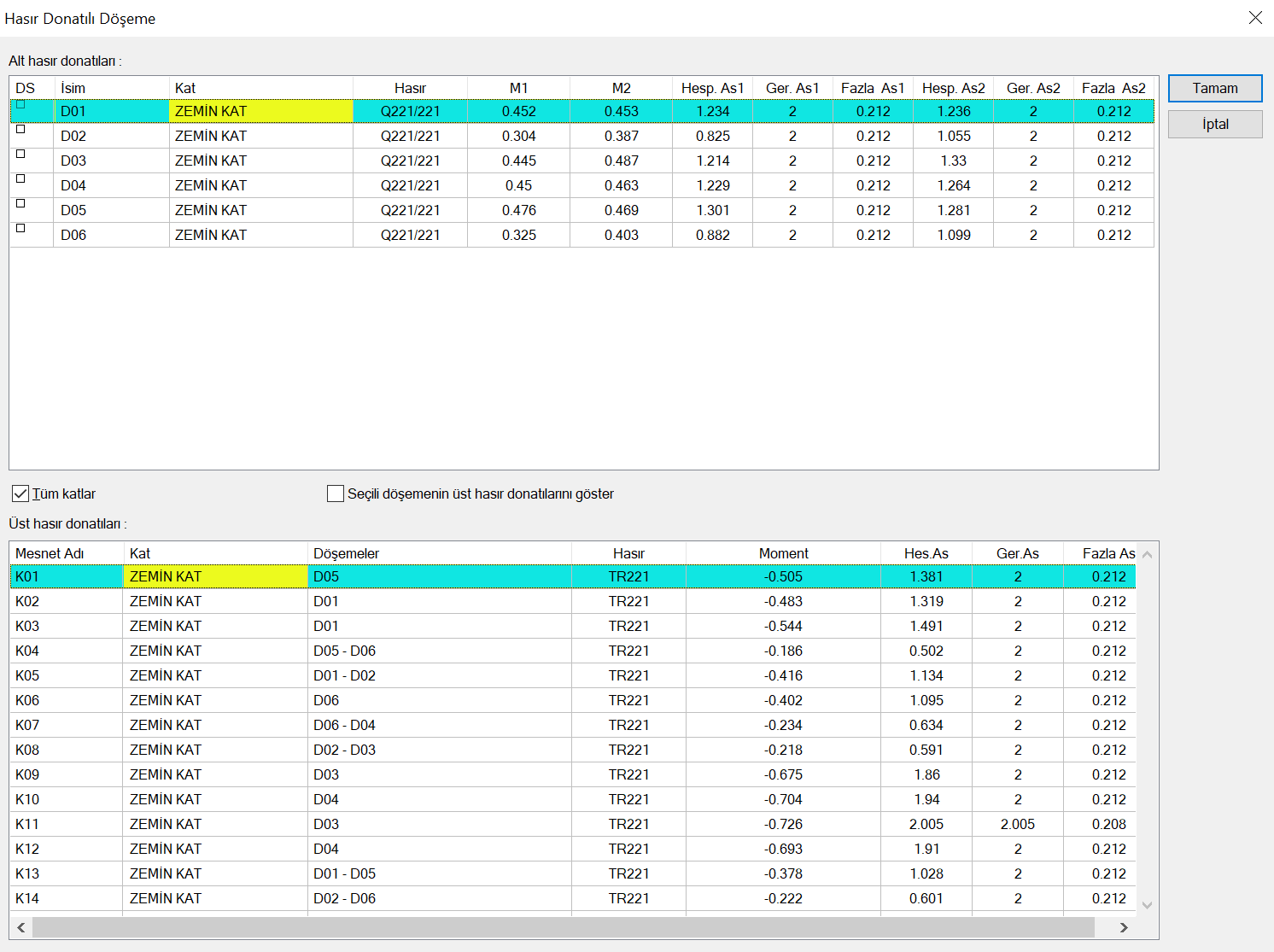

Hasır Donatılı Döşeme Diyaloğu Genel Özellikler
Shift tuşu kullanımı Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. |
Ctrl tuşu kullanımı Ctrl tuşu ise arada kalan satırları tek tek seçer. |
Tüm Katlar  İşaretlendiğinde döşemeleri tüm kat boyunca listeler. İşaretlenmediğinde sadece çalışan aktif katın döşemeleri listelenir. |
Seçili döşemelerin üst hasır donatılarını göster  İşaretlenen herhangi bir döşeme veya döşemeler grubu için, döşemelerin üstünde bulunan donatıları listeler. Aksi durumda tüm döşemelerin listesi verilir. |
Tamam  Yapılan Değişiklikleri kayıt ederek diyaloğu kapatır. |
İptal  Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır. |
Alt hasır donatıları:
Döşeme kesitinin alt bölgesine yerleştirilen donatıların ayrıntılı bilgileri verilir.
Özellikler |
|---|
DS  Donatı sabitleme sütunudur. İşaretli ise donatı sabitlenir. Hasır donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve tekrar hesap yapıldığında diş donatısı sabit kalır. |
İsim  Döşemenin planda görünen ismidir. (D1, D2, D10 vb) Olumsuzluk durumunda plağın ismi yanında olumsuzlukla ilgili terim eklenir. D101(Min) vb yazısı görünür. |
Kat  Döşemenin bulunduğu katın adıdır. |
Hasır  Döşeme kesitinin altına yerleştirilen hasır tipidir. |
M1  Döşemenin 1 yönünde, döşeme alt bölgesinde bulunan, hasır donatı seçiminde esas alınan en büyük moment değeridir. |
M2  Döşemenin diğer yönünde, döşeme alt bölgesinde bulunan, hasır donatı seçiminde esas alınan en büyük moment değeridir. |
Hesap As1  1 yönünde M1 momenti kullanılarak hesaplanan donatının alan cinsinden miktarıdır. |
Ger. As1  1 yönünde yönetmelik gereği kesite konulması gereken donatının alan cinsinden miktarıdır. |
Fazla As1  1 yönünde kesit için seçilen mevcut donatı miktarının, hesap As1 veya hesap As1 değerlerinden büyük olanının farkıdır. |
Hesap As2  M2 momenti kullanılarak hesaplanan donatının alan cinsinden miktarıdır. |
Ger. As2  2 yönünde yönetmelik gereği kesite konulması gereken donatının cinsinden miktarıdır. |
Fazla As2  2 yönünde kesitte donatı seçimi sonrasında kesitte bulunan fazla donatı miktarıdır. |
Üst hasır donatıları:
Döşeme kesitinin üst bölgesine yerleştirilen donatıların ayrıntılı bilgileri verilir.
Özellikler |
|---|
Mesnet Adı  Döşemenin bağlı mesnet bölgesinin adı yazılır. |
Kat  Döşemenin bulunduğu katın adıdır. |

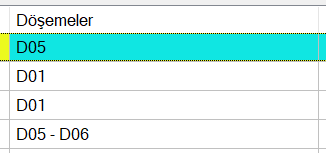

Döşemeler  İlgili mesnete bağlı döşemelerin adları verilir. |
Hasır  Mesnet bölgesine yerleşitirilen hasır donatının adıdır. |
Moment  İlgili mesnette hasır donatı hesabına baz alınan dizayn momentidir. |
Hes.As.  Momentten bulunan donatının alan cinsinden değeridir. |
Ger.As.  Yönetmelik gereği mesnet bölgesine konulması gereken donatının alan cinsinden değeridir. |
Fazla As.  Donatı seçimi sonrasında kesitte bulunan fazla donatı miktarıdır. |
