Sürekli Temel Betonarme Tasarım
Sürekli temel betonarme tasarım sonuçları ve sürekli temellere ilişkin yetersizlik durumları Sürekli Temel Betonarme diyaloğunda gösterilir. Sürekli Temel Betonarme diyaloğunda temel donatıları, iç kuvvetler ve ampatman-taban basıncı sonuçları verilir.
Sürekli Temel Betonarme Diyaloğunun Yeri

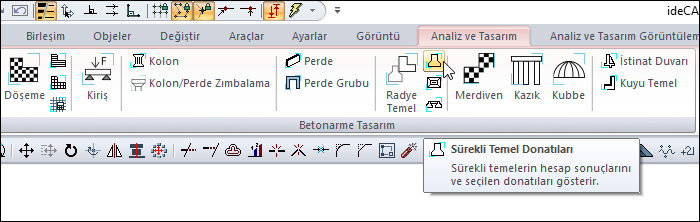

Analizden sonra, ribbon menü Analiz ve Tasarım sekmesi Betonarme Tasarım başlığı altından Sürekli Temel Donatıları komutuna tıklayarak ulaşabilirsiniz.
Sürekli Temel Betonarme Diyaloğu Genel Özellikleri
Özet Bilgi İmlecin bulunduğu satıra ilişkin özet bilgi Katı, Adı formatında diyaloğun adı kısmında verilmektedir.  Örneğin Zemin Kat, TK25 |
Shift tuşu kullanımı Bu sekmede Shift tuşu ile birden fazla satır seçebilir, değeri değiştirilmeye açık herhangi bir hücreye çift tıklayarak değer girebilir ve o değerin seçili tüm satırlar için uygulanmasını olmasını sağlayabilirsiniz. |
Ctrl tuşu kullanımı Ctrl tuşu ise arada kalan satırları tek tek seçer. |
Donatı hesap makinesi  Seçilen çap ve aralık için donatı miktarını alan cinsinden hesaplar. |
Seç  Elemanı data ekranında seçer. |
Önceki  İmleç bir önceki satıra gider. |
Sonraki  İmleç bir sonraki satıra gider. |
Filtre  Belirli koşullar tanımlayarak sadece o koşulu sağlayan elemanları süzmek için kullanılır. |
Tamam  Yapılan değişiklikleri kayıt ederek diyaloğu kapatır. |
İptal  Yapılan değişiklikleri kayıt etmeden diyaloğu kapatır. |
Filtreleme Olanakları

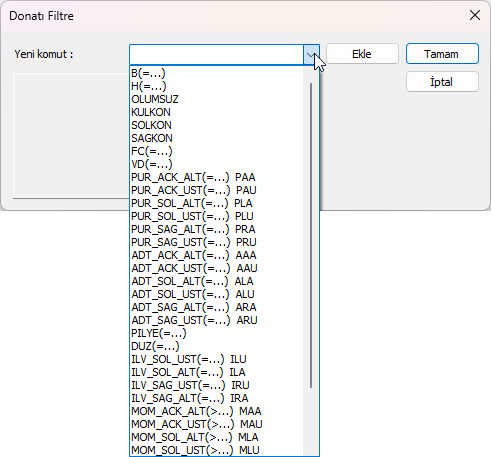

Filtre butonu tıklandığında Donatı Filtre diyaloğu açılır. Listeden istenen koşullar seçilerek Ekle butonu tıklanır.
Sürekli Temel Betonarme diyaloğunda seçilen koşulu sağlayan elemanlar filtrelenir.
Filtre | Açıklaması |
|---|---|
B (=…) | Sürekli temel genişliği |
H (=…) | Sürekli temel yüksekliği |
OLUMSUZ | Olumsuz sürekli temel |
KULKON | Kullanıcı tanımlı konsol |
SOLKON | Sol konsol |
SAGKON | Sağ konsol |
FC(=…) | Beton sınıfına göre filtreleme |
VD(=…) | Tasarım kesme kuvveti |
PUR_ACK_ALT(=…)PAA | Alt açıklık pursantajı (1000 ile çarpılmış değer yazılacak) |
PUR_ACK_UST(=…)PAU | Üst açıklık pursantajı (1000 ile çarpılmış değer yazılacak) |
PUR_SOL_ALT(=…)PLA | Sol alt pursantaj (1000 ile çarpılmış değer yazılacak) |
PUR_SOL_UST(=…)PLU | Sol üst pursantaj (1000 ile çarpılmış değer yazılacak) |
PUR_SAG_ALT(=…)PRA | Sağ alt pursantaj (1000 ile çarpılmış değer yazılacak) |
PUR_SAG_UST(=…)PRU | Sağ üst pursantaj (1000 ile çarpılmış değer yazılacak) |
ADT_ACK_ALT(=…)AAA | Açıklık alt kısımdaki donatı adedi |
ADT_ACK_UST(=…)AAU | Açıklık üst kısımdaki donatı adedi |
ADT_SOL_ALT(=…)ALA | Sol alt kısımdaki donatı adedi |
ADT_SOL_UST(=…)ALU | Sol üst kısımdaki donatı adedi |
ADT_SAG_ALT(=…)ARA | Sağ alt kısımdaki donatı adedi |
ADT_SAG_UST(=…)ARU | Sağ üst kısımdaki donatı adedi |
PİLYE (=…) | Pilye adedi |
DUZ (=…) | Düz adedi |
ILV_SOL_UST(=…)ILU | Sol üst ilave donatısı adedi |
ILV_SOL_ALT(=…)ILA | Sol alt ilave donatısı adedi |
ILV_SAG_UST(=…)IRU | Sağ üst ilave donatısı adedi |
ILV_SAG_ALT(=…)IRA | Sağ alt ilave donatısı adedi |
MOM_ACK_ALT(>…)MAA | Açıklık alt momenti |
MOM_ACK_UST(>…)MAU | Açıklık üst momenti |
MOM_SOL_ALT(>…)MLA | Sol alt moment |
MOM_SOL_UST(>…)MLU | Sol üst moment |
MOM_SAG_ALT(>…)MRA | Sağ alt moment |
MOM_SAG_UST(>…)MRU | Sağ üst moment |
KOT(=…)KOT | Sürekli temel kotuna göre filtreleme |
MAXZGER(>…)ZG | Temel maksimum taban basıncına göre filtreleme |
Diyalogda Çıkan Olumsuzluklar ve Çözümleri
Analiz sonrasında sürekli temel betonarme diyalogunda temel isminin olduğu sütunda bazı uyarılar kısaltılmış simge halinde verilir. Bu uyarılar, yönetmelik açısından bir olumsuzluğu bildirir.
Olumsuzluk | Açıklaması |
|---|---|
M | Maksimum pursantaj değeri aşılıyor. Temel boyutları arttırabilir. |
K | Kesme güvenliği sağlamıyor. Temel boyutları arttırabilir. |
Zg | Zemin taşıma gücü değeri aşılıyor. |
As(-) | Yetersiz donatı. Donatı seçiminde yeter büyüklükte donatı çapı işaretlenmemiş olabilir. |

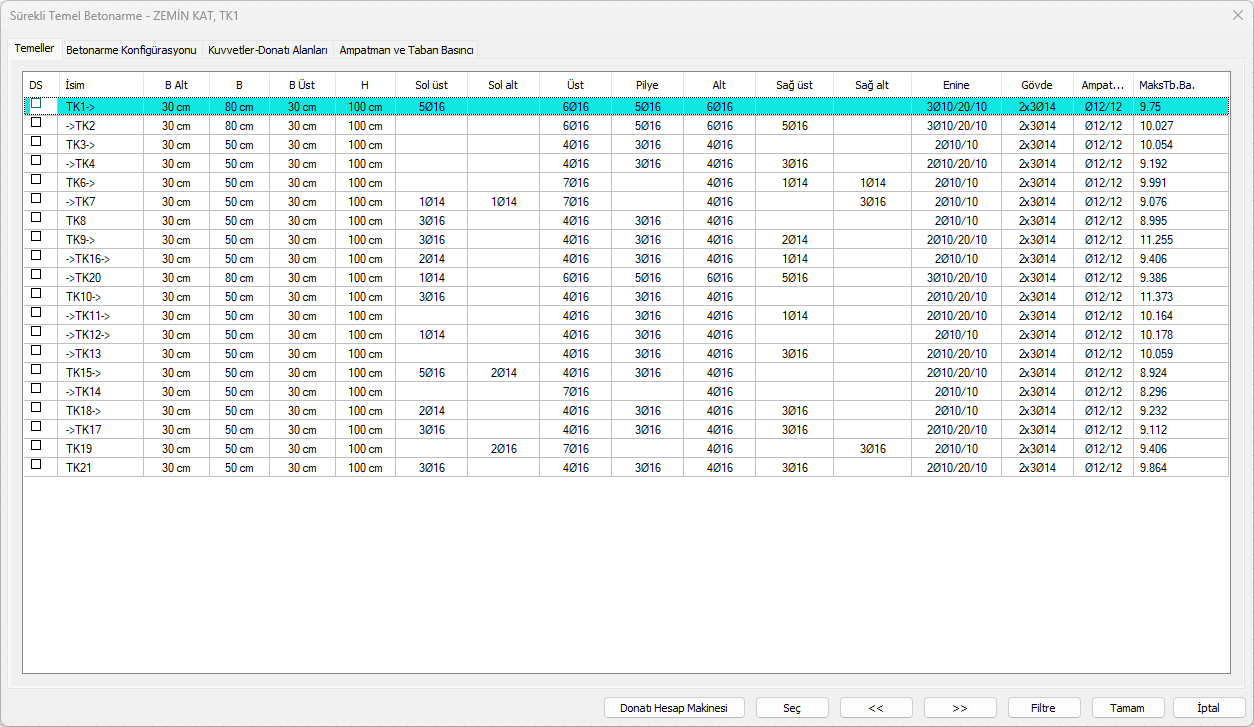

Temeller Sekmesi
Özellikler |
|---|
DS  Donatı sabitleme sütunudur. İşaretli ise donatılar sabitlenir. Temel donatılarında değişiklik yapıldığında DS otomatik olarak işaretlenir ve analiz yapılsa bile donatılar sabit kalır. DS işaretli değilse analiz sonrasında donatılar, donatı seçim koşullarına göre tekrar belirlenir. |
İsim  Temelin plandaki adıdır. (TK1, TK101, TK10 vb) Olumsuzluk durumunda ismin yanında olumsuzlukla ilgili terim eklenir. TK101(Zg) gibi.. |
B alt  Sürekli temelde bakış yönüne göre altta kalan ampatmanın genişliğidir. |
B  Sürekli temel kirişinin genişliğidir. |
B üst  Sürekli temelde bakış yönüne göre üstte kalan ampatmanın genişliğidir. |
H  Sürekli temel yüksekliğidir. |
Sol üst  Temel kirişinin sol mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Sol alt  Temel kirişinin sol mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Üst  Temel kirişinin üst donatısının adet ve çap cinsinden değeridir .Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Pilye  Temel kirişinin pilye donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Alt  Temel kirişinin alt donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Sağ üst  Temel kirişinin sağ mesnet kesitinin üstünde bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Sağ alt  Temel kirişinin sağ mesnet kesitinin altında bulunan donatının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Enine  Temel kiriş etriyesinin sırasıyla orta bölge ve sıklaştırma bölgesindeki çapı ve aralığıdır. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Gövde  Temel kiriş gövde donatısının adet ve çap cinsinden değeridir. Hücreyi çift tıklayarak değişiklik yapabilirsiniz. |
Ampatman  Ampatmanda donatısının çap ve aralık cinsinden değeridir. |
MaxTb.Ba.  Sabit, hareketli ve yatay yükleme kombinasyonlarından bulunan maksimum taban basıncıdır. |

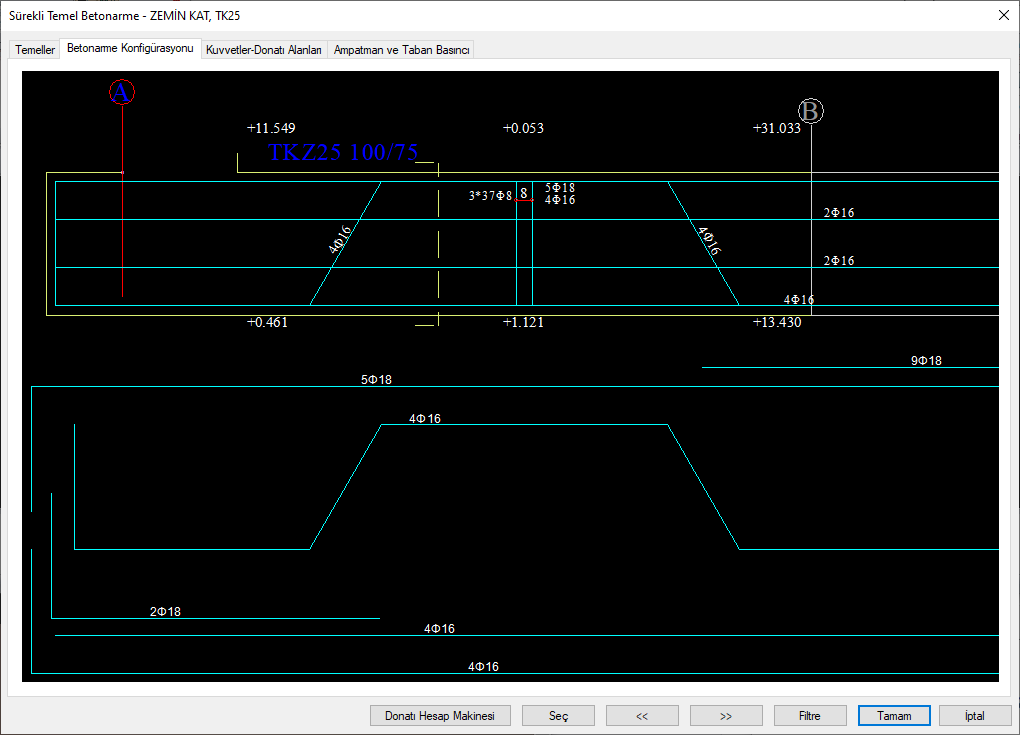

Betonarme Konfigürasyonu Sekmesi
Farenin sol tuşunu basılı tutarak çizimi sağa-sola kaydırabilirsiniz. Kiriş adını belirten (K1 25/50 vs) kiriş yazısını tıkladığınızda, kiriş betonarmesi sonucunda seçilmiş donatıları gösteren bir diyalog açılır. Bu diyalogda donatı çap ve/veya adetleri değiştirilebilir. İstenirse, herhangi bir donatı yazısı değeri de tıklanabilir. Bu durumda tıklanan donatı yazı değerinin değiştirilebileceği bir diyalog açılır.
Betonarme konfigürasyonunda, özellikle sürekli kirişlerin mesnetlerinde görünen yeşil ve/veya kırmızı daireler, kiriş donatılarının nerede kesileceğini belirler. Eğer daire yeşil ise, donatı bir sonraki açıklığa devam ettirilir (Donatı maksimum uzunluk değeri yeterliyse. Bu değer default 12 metredir. Proje Genel Ayarlar diyalogunda değiştirilebilir). Daire kırmızı ise, donatı mesnette kesilir. Daireler Fare ile tıklanarak, kırmızı ve/veya yeşil(donatı geçer/geçmez) duruma getirilir. Donatı kesim durumuna göre, donatı düzenlemesi otomatik yapılır, fazla ya da eksik donatılar, ekranda izlenebilir. Eksik donatılar kırmızı renkle kullanıcıya iletilir.

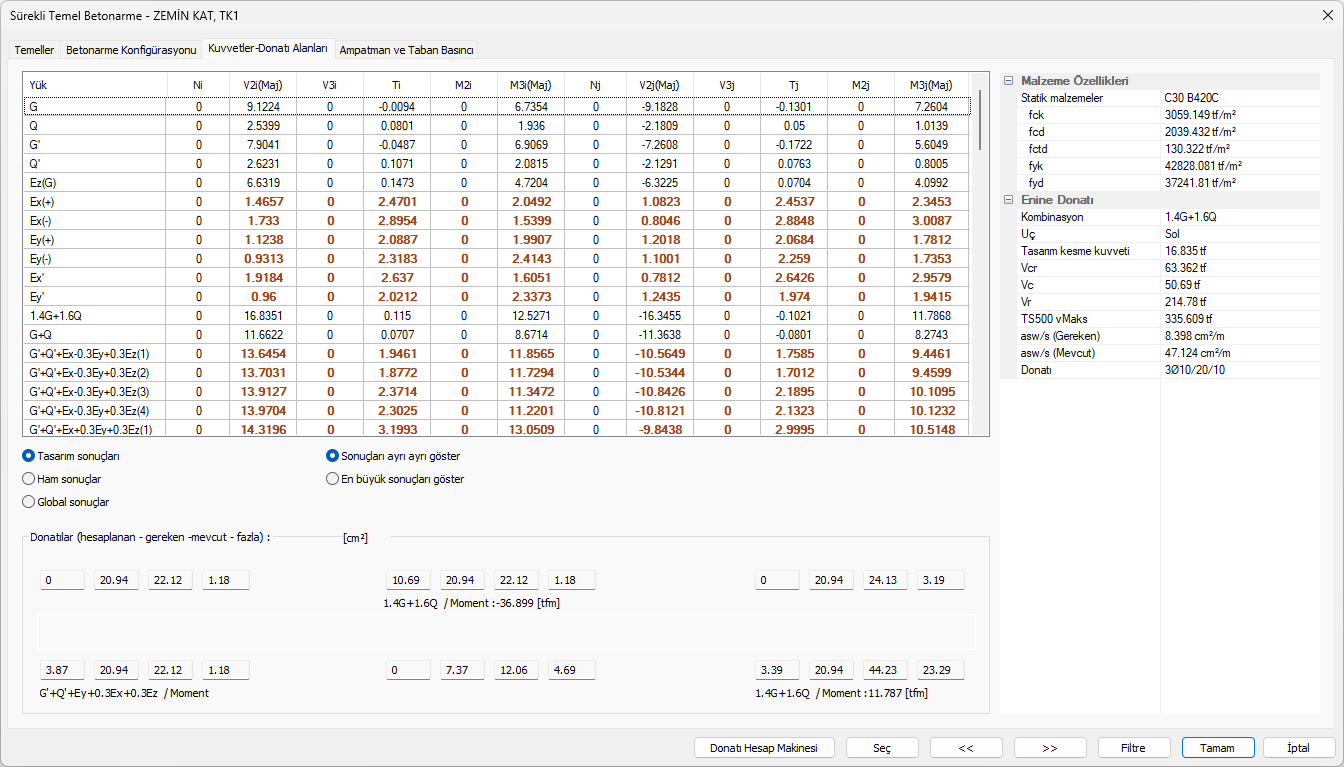

Kuvvetler - Donatı Alanları Sekmesi
Özellikler |
|---|

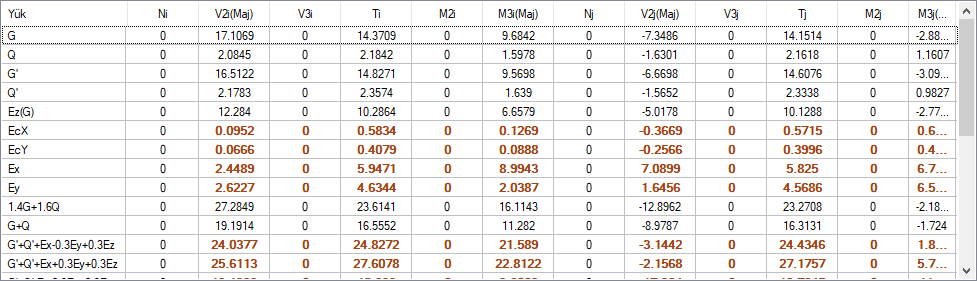

Kuvvetler tablosu  Yük: İlgili yükleme veya yük kombinasyonlarının adıdır. |
Tasarım sonuçları  Analiz sonrasında yönetmelik koşulları uygulanmış, bu nedenle değişime uğramış ve dizayna giden uç kuvvetlerini gösterir. Ayrıca kullanılan değerler kalınlaştırılarak gösterilir. Uç kuvvetleri eleman lokal eksenlerinde hesaplanan değerlerdir. |
Ham sonuçlar  Analiz sonrasında yönetmelik koşulları uygulanmamış ham uç kuvvetlerini gösterir. Uç kuvvetleri eleman lokal eksenlerindeki etkilerdir. |
Global sonuçlar  Analiz sonrasında yönetmelik koşulları uygulanmamış uç kuvvetlerin global koordinatlardaki değerlerdir. |
Sonuçları ayrı ayrı göster  4 modal analiz durumu için her deprem yüklemeli kombinsyondan 4 farklı sonuç elde edilir. Her modal durum için elde edilen değerlerin tek tek gösterilmesi istenirse bu seçenek işaretlenir. |
En büyük sonuçları göster  4 ayrı modal durum için her yük kombinasyonundan elde edilen 4 farklı sonucun en büyük değerleri tabloda gösterilir. |

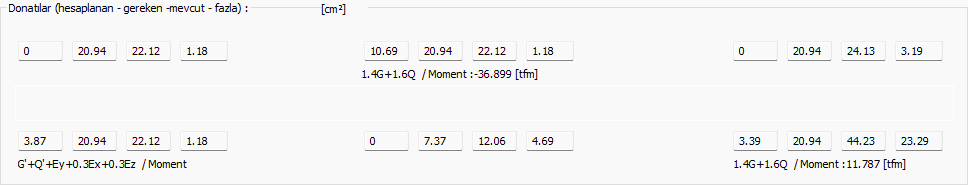

Donatılar (hesaplanan - gereken - mevcut - fazla)  Temel kirişinin sol mesnetinde, üst ve alt; ortada; açıklık ve montaj; sağ mesnette; üst ve alt olmak üzere hesaplanan, gereken, mevcut ve fazla şeklinde donatı alanlarının toplamı verilir. Hemen altında ayrıca, donatı hesabının hangi yükleme kombinasyonundan yapıldığı ve o kombinasyona ait moment değerleri de yazılır. |
Malzeme özellikleri  Statik malzeme: Döşemenin statik malzemesi gösterilir. |
Enine donatı  Kombinasyon: Vd değerini veren yükleme kombinasyonun adıdır. asw/s: Kesme kuvveti hesabı sonucunda sıklaştırma bölgesi için bulunan tek kollu etriyenin 1 metresindeki alanıdır. |

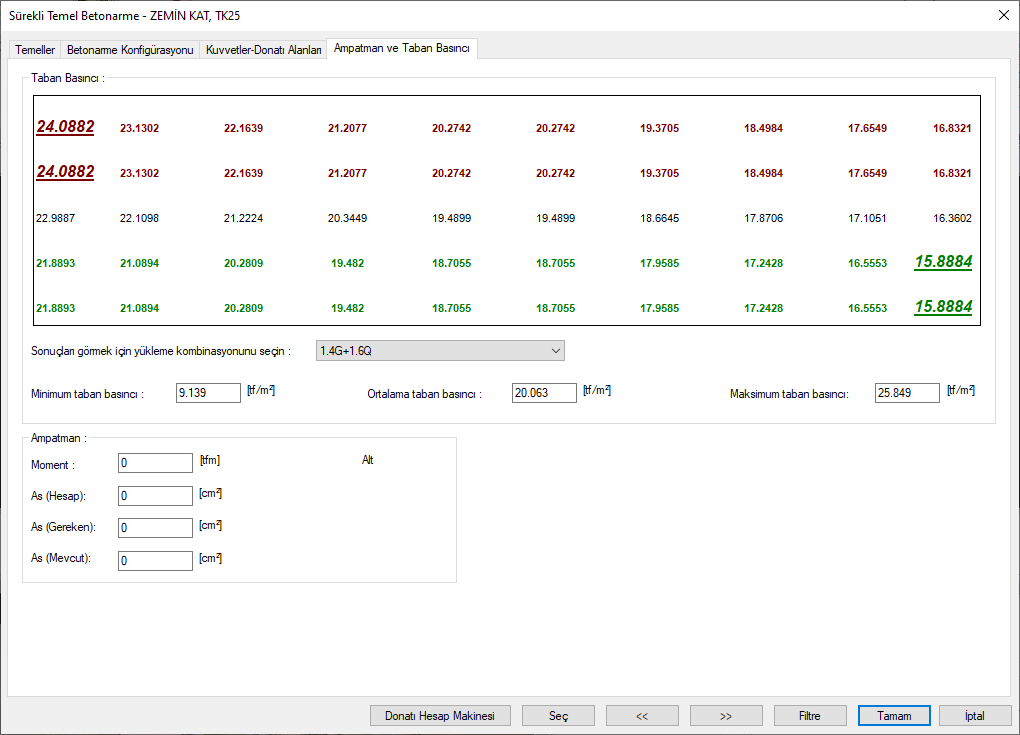

Ampatman ve Taban Basıncı Sekmesi
Özellikler |
|---|

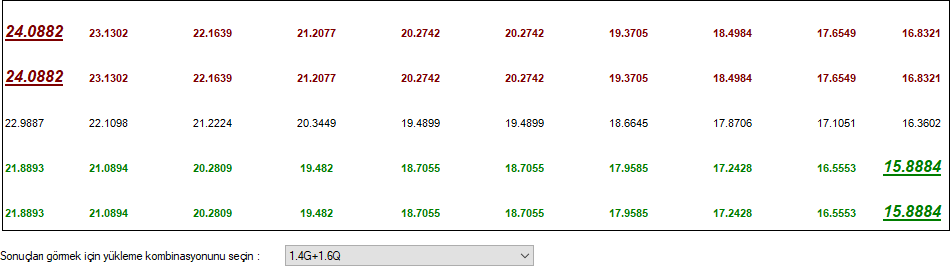

Basınç değerleri ve yükleme kombinasyonu  Yükleme kombinasyonunun seçimine göre maksimum basınçtan minimum basınca kadar, bütün basınç değerleri listelenir. |
Minimum/Ortalama/Maksimum Basınç Değerleri  Minimum taban basıncı: Bütün yüklemelerden oluşan minimum taban basıncı değeridir. |

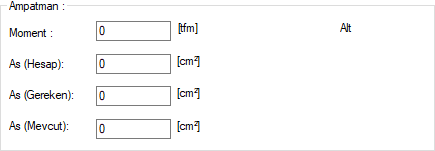

Ampatman  Moment: Ampatman betonarme hesabında kullanılan moment değeridir. |
