Eğrisel Kirişe Dönüştür
Eğrisel Objeyi Kirişe komutu ile daire, yay, elips gibi objeler kullanılıp parça sayısı verilerek eğrisel formda kirişler tanımlanır. Bu yöntemle tanımlanan kirişlerin betonarmesi ve çizimi parça sayısı kadar kiriş kabul edilerek yapılır.

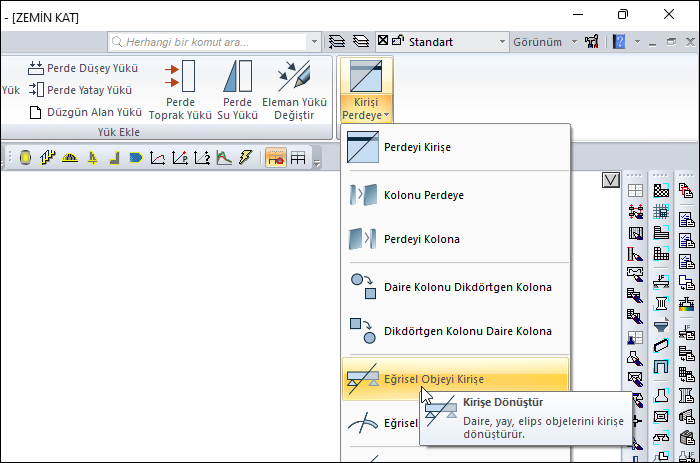

Eğrisel Objeyi Kirişe Komutunun Yeri
Ribbon menü Değiştir sekmesi Dönüştür başlığı altından ulaşabilirsiniz.
İşlem Adımları
Kalıp planı moduna geçin.
Eğrisel objeyi kirişe komutunu tıklayın.
Çizdiğiniz yay veya çemberi seçin.
Açılan diyalogda yayınızı oluşturacak kiriş sayısını girin. Program yay ya da çemberi tek parça kiriş haline dönüştürmez. Çember ya da yay üzerine burada vereceğiniz sayıda kiriş parçası yerleştirir. Kiriş sayısı arttıkça, oluşacak kiriş de daire ya da çembere daha çok yaklaşır. Örneğin; bir çemberi kirişe dönüştürüyorsanız ve duvar sayısını 6 verirseniz, altıgen kiriş elde edersiniz, kiriş sayısını 20 verirseniz yirmi köşeli kiriş elde edersiniz. Sayı arttıkça eğrisellik hassasiyeti artacaktır.
Tamam butonuna tıkladığınızda seçtiğiniz yay veya çember kirişe dönüşecektir.
Eğrisel ve yay kiriş tanımlamak için bu yöntem yerine Sürekli Yay Kiriş, Eğrisel Kiriş ve Yay Kiriş komutlarını kullanabilirsiniz.
İşlem adımı |
|---|

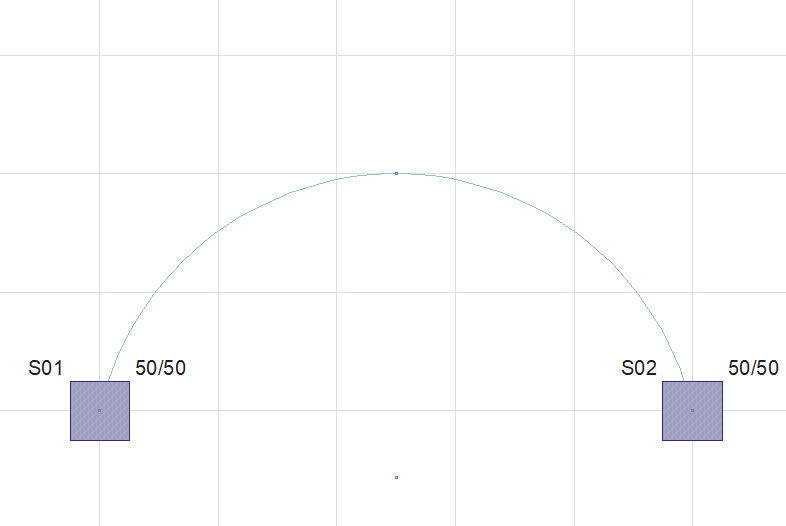

Yayın oluşturulması  |

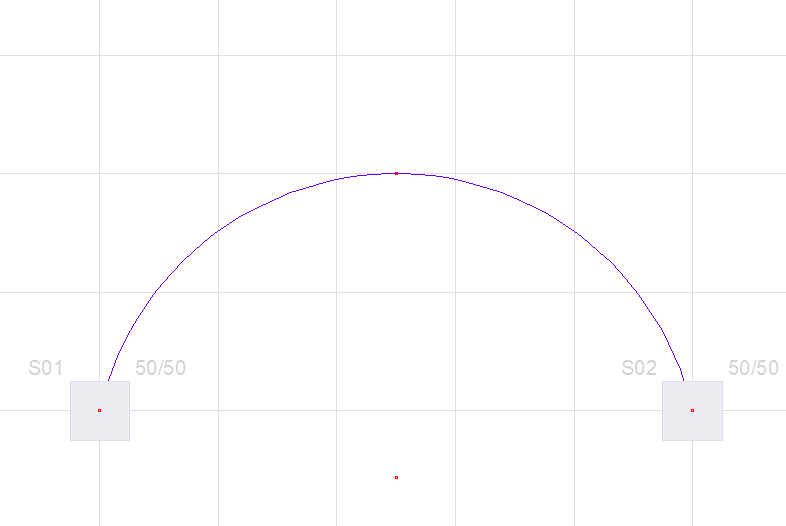

Kirişe dönüştürülecek yayın seçilmesi  |

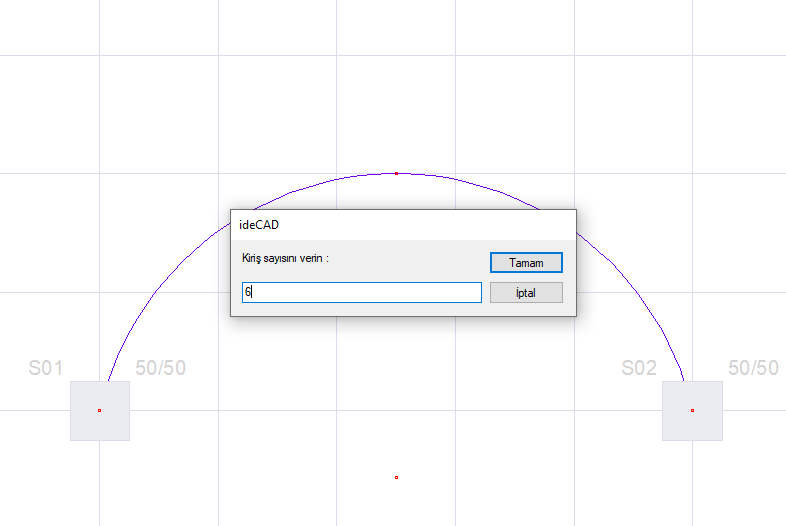

Kiriş sayısının belirlenmesi  |

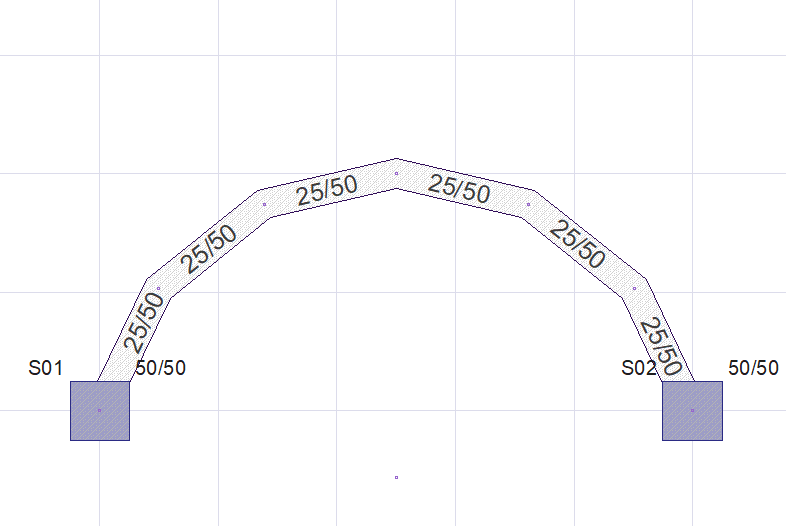

Kirişin oluşması  |
