Çelik Kaçıklığını Belirle
Çelik Kaçıklığı Belirle komutu kullanılarak çelik kolon ve kirişlerin yerleşim şekilleri, üç boyutlu perspektif görünüş ekranından belirlenir. Perspektif görüntüde, mevcut çelik kolon ve çelik kiriş elemanlarında eksen seçimi yapılarak kaçıklık değiştirilir.
Çelik Kaçıklığı Belirle Komutunun Yeri

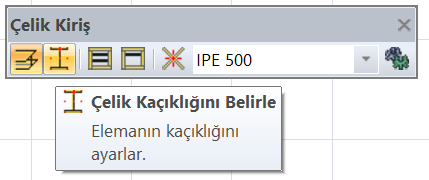

Çelik Kolon ve Çelik Kiriş toolbarlarından Çelik Kaçıklığı Belirle komutuna ulaşabilirsiniz.
İşlem Adımları
Toolbardan Çelik Kolon/Kiriş ikonunu tıklayın.
Açılan yardımcı toolbardan Çelik Kaçıklığını belirle ikonunu tıklayın.
Üç boyutlu perspektif görünüş ekranında kaçıklığını düzenlemek istediğiniz çelik kolon/kiriş 'i tıklayın.
Kolon/Kiriş üzerinde eksen çizgileri belirecektir.
Kırmızı çizgi daha önceden seçili eksenini belirler. Kolonun kaçıklığı o eksene göre belirlenmiştir.
Yeşil çizgiler, seçilebilir eksenleri gösterir. Herhangi bir ekseni tıklayarak kolonun yeni kaçıklığını belirleyin.
Moddan çıkmak için ESC tuşuna basın.
İşlem adımı |
|---|

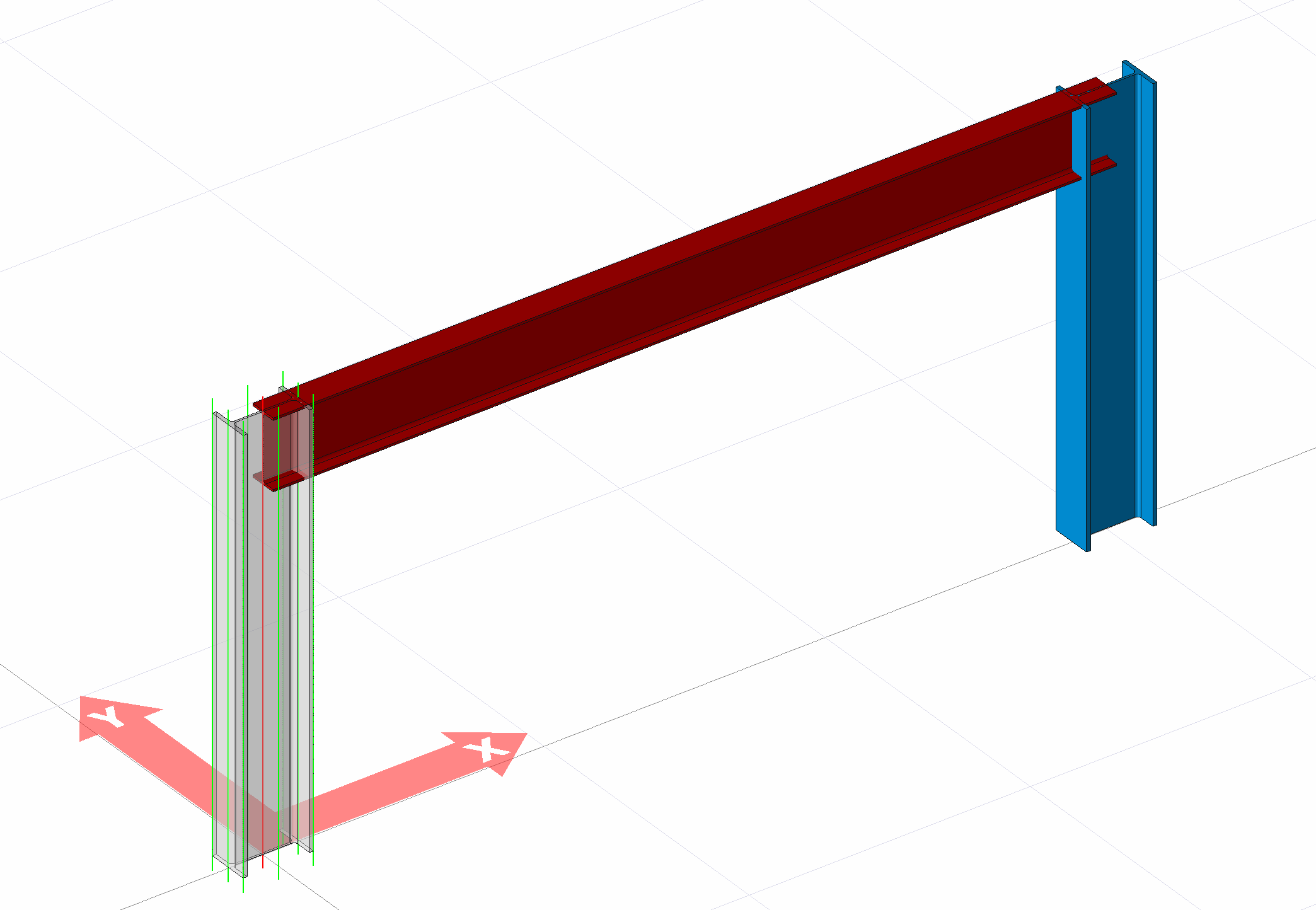

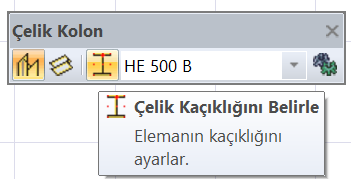

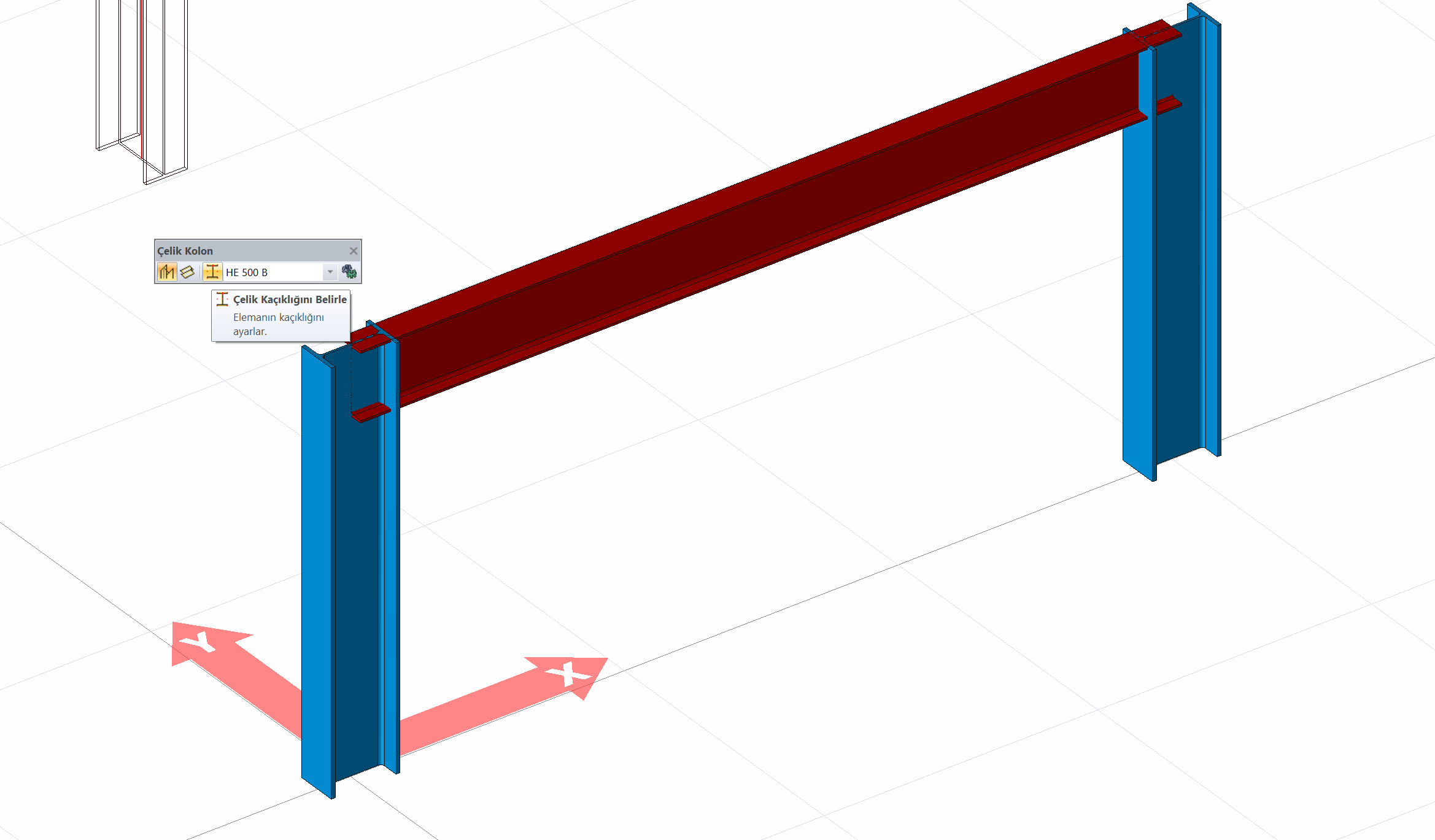

Çelik Kolon toolbarından Çelik Kaçıklığı Belirle komutunun yeri  Eleman üzerinde belirlenen eksen çizgileri ve seçili eksen  |

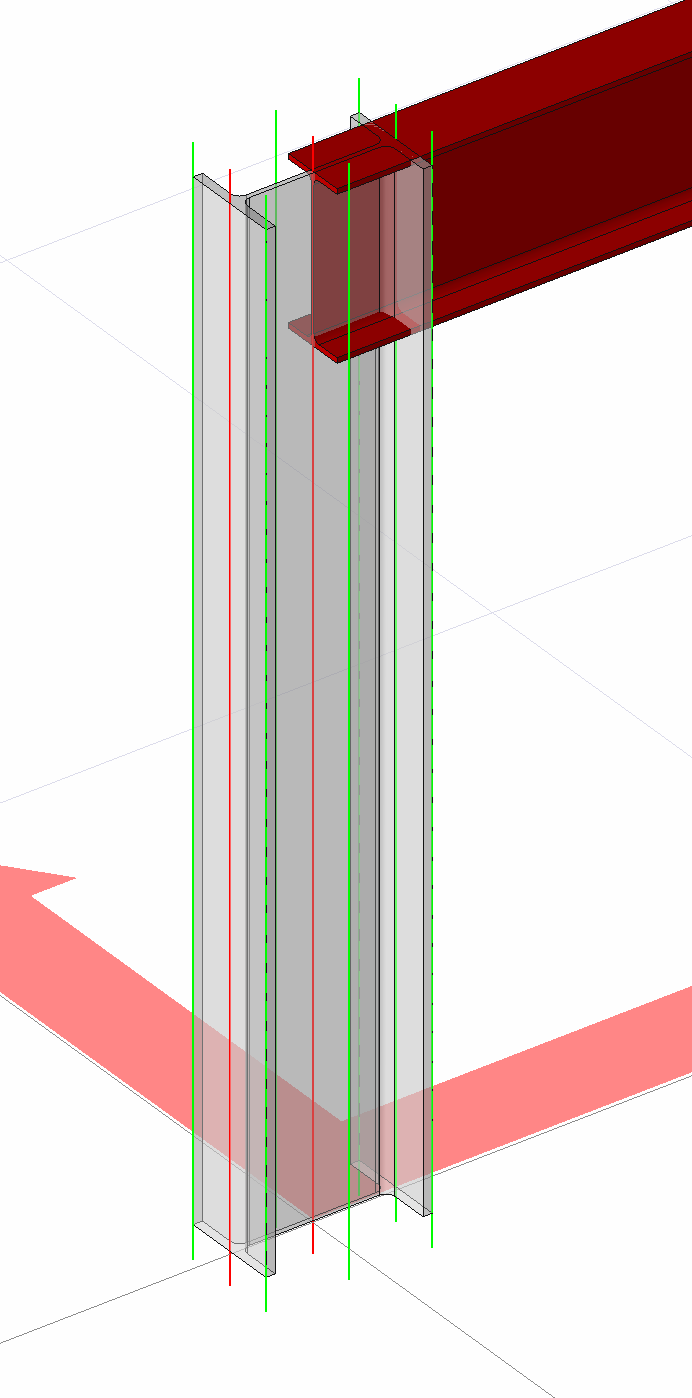

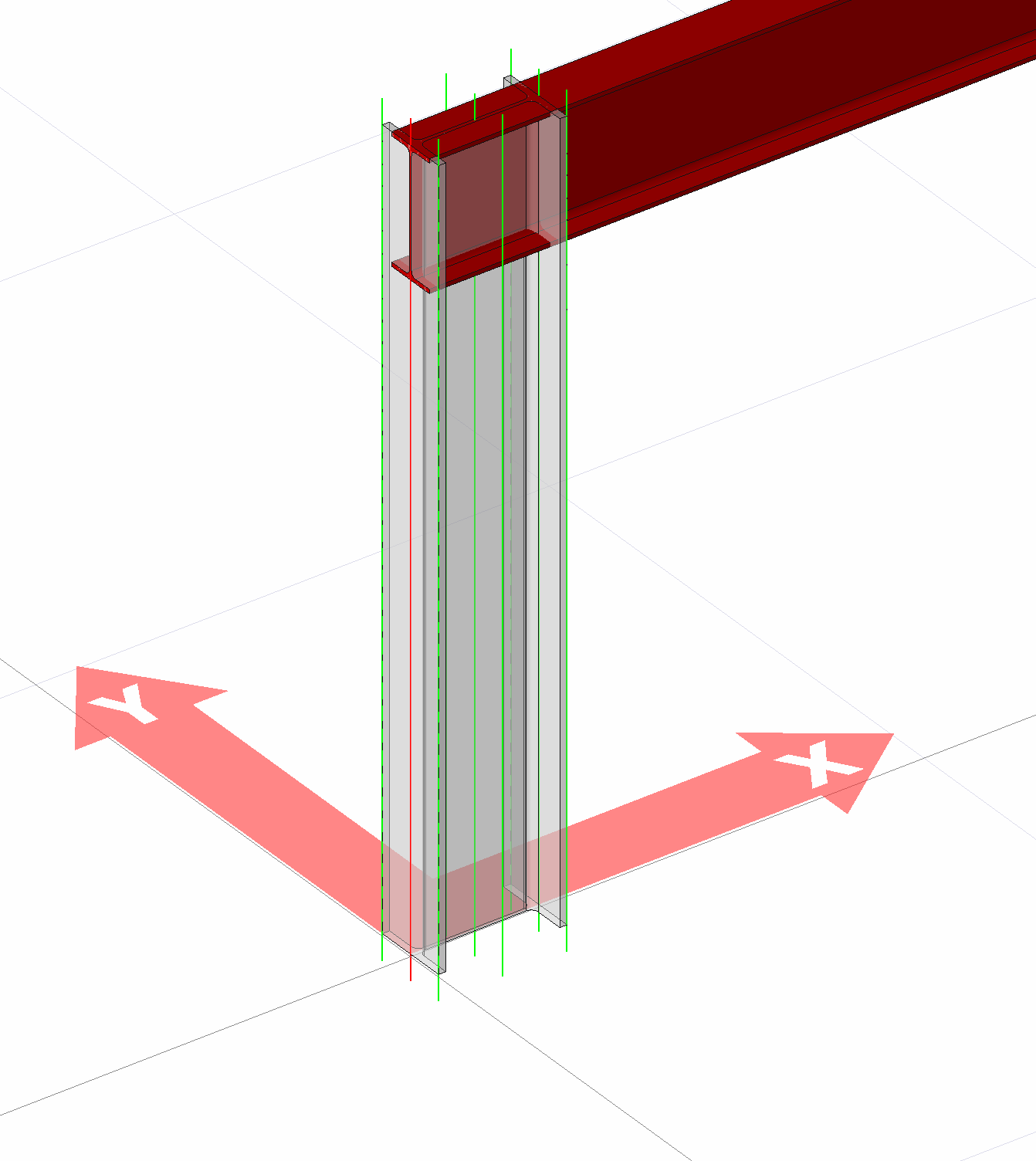

Kaçıklığının belirlenmesi  Kaçıklığının belirlenmesinden sonraki durum  |

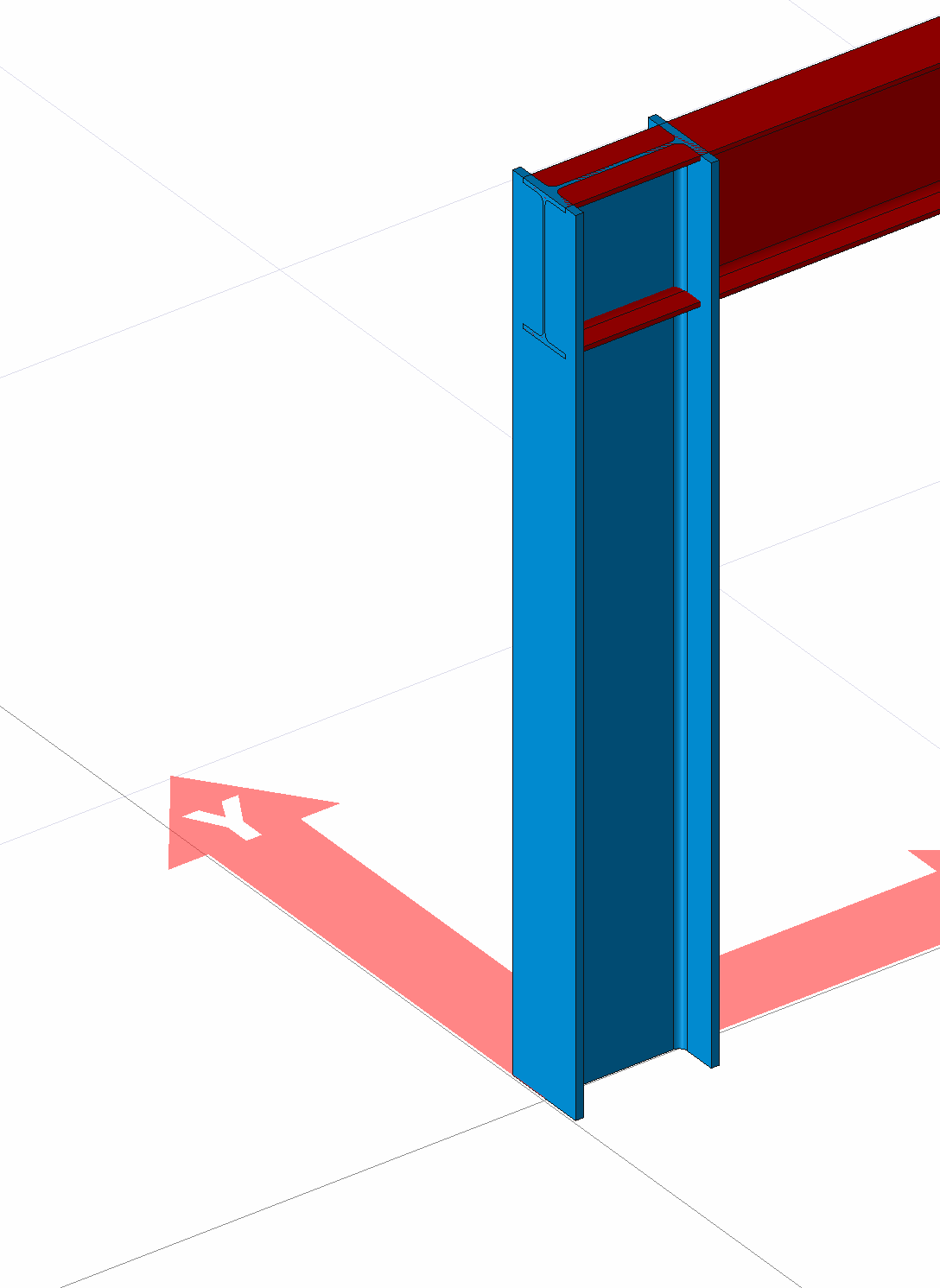

Kaçıklığı belirlenen çelik kolonun son hali  |
