Geometri kontrolü, herhangi bir katta geometrik, yerleşim ve boyut olarak problemli objelerin varlığını kontrol etmek için kullanılır. Kontrol sonunda ekranda sonuçlar listelenir ve söz konusu objeler kullanıcı tercihlerine göre otomatik seçilir.
Geometri Kontrolü Komutunun Yeri

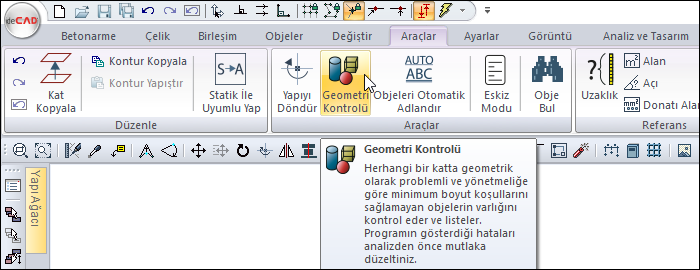

Ribbon menü Araçlar sekmesi Araçlar başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Geometri Kontrolü ikonunu tıklayın.
-

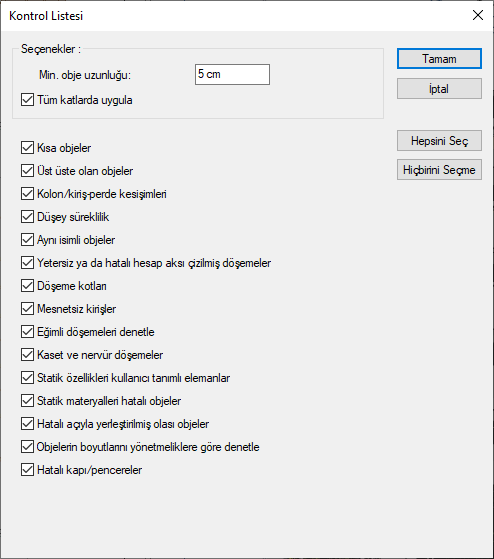

Ekrana gelen diyalogda, geometri kontrolü yapılacak durumları işaretleyin, kontrolün tüm katlar için yapılıp yapılmayacağını belirtin ve minimum obje uzunluğunu girin (Sıfır değeri uzunluk kontrolü yapılmayacak demektir).
-

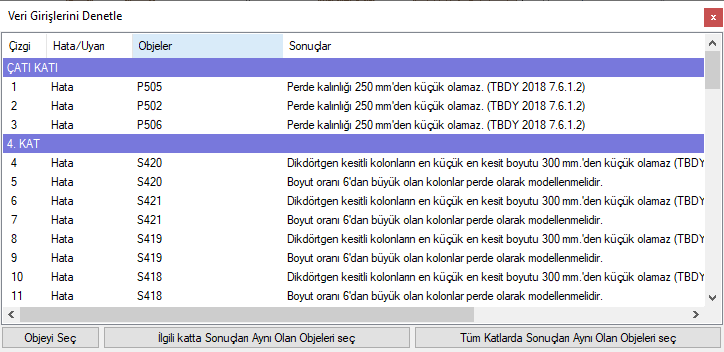

Tamam butonunu tıklayın. Program, problemli durumların bulunup bulunmadığını bir diyalogla bildirecek, varsa problemli objeleri listeleyecektir.
Kontrol Listesi Diyaloğu
|
Seçenekler ve Açıklamaları |
|---|
|
Minimum obje uzunluğu
Kısa duvarlar, kısa kirişler ve kısa sürekli temellerin boyları min. obje uzunluğu ile karşılaştırılacak ve bu uzunluktan kısa objeler işaretlenecektir. |
|
Tüm katlara uygula
İşaretlenirse kontroller bütün katlar için yapılacaktır. |
|
Kısa objeler
İşaretlendiğinde Minimum Obje Uzunluğu satırında girilen değerden daha küçük açıklıklı objeler varsa program bu objeleri listeler. |
|
Üst üste olan objeler
Üst üste girilen objeleri listeler. |
|
Kolon/kiriş-perde kesişimleri
Birbirini kesen ve statik olarak ilişkili olmayan kiriş, perde ve kolonlar varsa listelenir. Bu durum kirişin veya perdenin kolonla temas etmemesinden kaynaklanır. |
|
Düşey süreklilik
Kolon, perde gibi düşey elemanların ara katlarda kesilmesi ve hatalı temel oluşturması durumunu kontrol eder. Kolonların ve perdelerin kotları ya da eleman kaçıklıkları hatalı verildiğinde ortaya çıkar. |
|
Aynı isimli objeler
İsimleri aynı olan objeleri tespit eder. Aynı isimli objenin gerekliliğini kontrol edin. |
|
Yetersiz ve hatalı hesap aksı çizilmiş döşemeler
Statik döşemelerde, hesap aksı çizilmediği ya da sadece bir yönde çizildiği durumlarda rapor edilir. |
|
Döşeme kotları
Döşemelerin kirişlerle ilişkisini kontrol eder. Örneğin bir döşemenin kotu, hiçbir kirişe bağlanmayacak şekilde verilirse bu hata ile karşılaşılır. |
|
Mesnetsiz kirişler
İki ucu boşta kalan kirişlerin kontrolü yapılır. Kiriş en az bir noktasından başka bir elemana bağlanmalıdır. |
|
Eğimli döşemeleri denetle
Çatı döşemeleri gibi eğimli sistemlerde döşemelerin kurallara uygun girilip girilmediğini kontrol eder. |
|
Kaset ve nervür döşemeler
Kaset ve nervür döşemelerin çözümü için gerekli olan hesap dişinin varlığını ve kendi içerisindeki süreklilik durumlarını kontrol eder. |
|
Statik özellikleri kullanıcı tanımlı elemanlar
Kesit parametrelerine müdahale edilmiş objeleri listeler. |
|
Statik materyalleri hatalı objeler
Statik materyal tanımı yapılmamış objeleri listeler. |
|
Hatalı açıyla yerleştirilmiş olası objeler
Küçük açısı objeleri listeler. Bu objelerin açılarının projeye uygun olup olmadığını kontrol edin. |
|
Objelerin boyutlarını yönetmeliklere göre denetle
Seçenek işaretlendiğinde objelerin TDY 2007 ve TS500’e göre uygunluğu kontrol edilir. Örneğin döşeme yükseklik kontrolü TS500’de verilen formüle göre yapılır. |
|
Hatalı kapı/pencereler
Kapı/pencerelerin duvarın içinde kalıp kalmadığının kontrolü yapılır. |
