Konsol Olarak Belirleme
Konsol durumunda olan kirişlerin ve temel kirişlerin konsol tasarımı, analiz sonucunda otomatik olarak tespit edilir. Konsollar komutuyla kiriş ve temel kirişlerin konsol durumu değiştirilir.

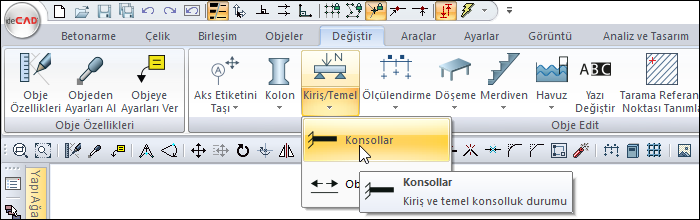

Konsollar Komutunun Yeri
Ribbon menü Değiştir sekmesi Obje Edit başlığı altından ulaşabilirsiniz.
İşlem Adımları
Konsollar ikonunu tıklayın.
Konsol olarak belirleyeceğiniz kirişi seçin.
Seçin diyaloğu açılacaktır.
Sol ucu boşta konsol yapılacaksa sol konsol, sağ ucu boşta konsol yapılacaksa sağ konsol, program otomatik bulacaksa, program otomatik yazısını tıklayın.
Tamam butonunu tıklayarak diyaloğu kapatın.
Analizi tekrarlayın.
Seçtiğiniz kiriş konsol seçiminize göre tekrar donatılandırılacaktır.
Betonarme sonucunda konsol olmayan kiriş, konsol kiriş olarak görünüyorsa:
Konsollar ikonunu tıklayın.
Konsol olmayacak kirişi seçin.
Konsol değil satırını tıklayın.
Tamam butonunu tıklayarak diyaloğu kapatın.
Analizi tekrarlayın.
Seçtiğiniz kiriş konsol seçiminize göre tekrar donatılandırılacaktır.

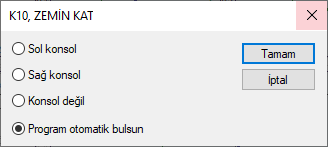

Konsol Seçim Diyaloğu
Seçenekler |
|---|
Sol konsol  Seçenek işaretlenirse kirişin/sürekli temel kirişlerinin sol ucu boşta konsol olarak belirlenir. |
Sağ konsol  Seçenek işaretlenirse kirişin/sürekli temel kirişlerinin sağ ucu boşta konsol olarak belirlenir. |
Konsol değil  Seçenek işaretlenirse kirişin/sürekli temel kirişlerinin konsol olmadığı belirlenir. |
Program otomatik bulsun  Seçenek işaretlenirse program otomatik olarak konsolları belirleyecektir. |
