Kapalı Poligonu Poligon Kolona komutuyla, çizgiyle oluşturulmuş poligon kolon konturu poligon kolona dönüştürülür.

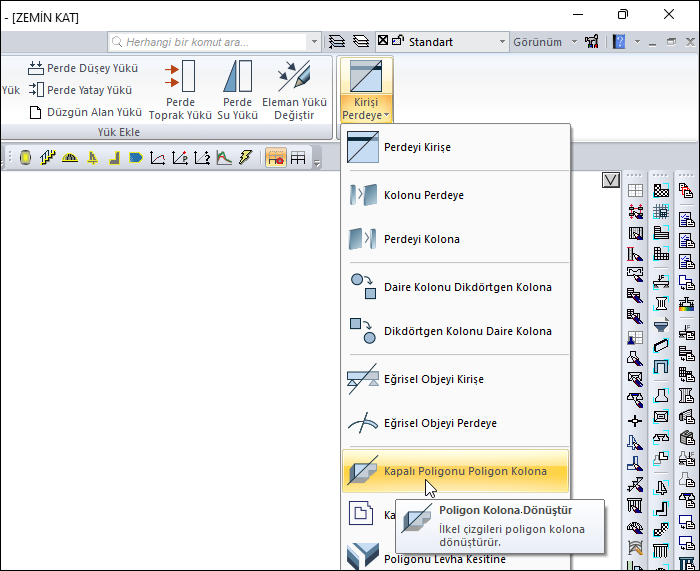

Kapalı Poligonu Poligon Kolona Komutunun Yeri
Ribbon menü Değiştir sekmesi Dönüştür başlığı altından ulaşabilirsiniz.
İşlem Adımları

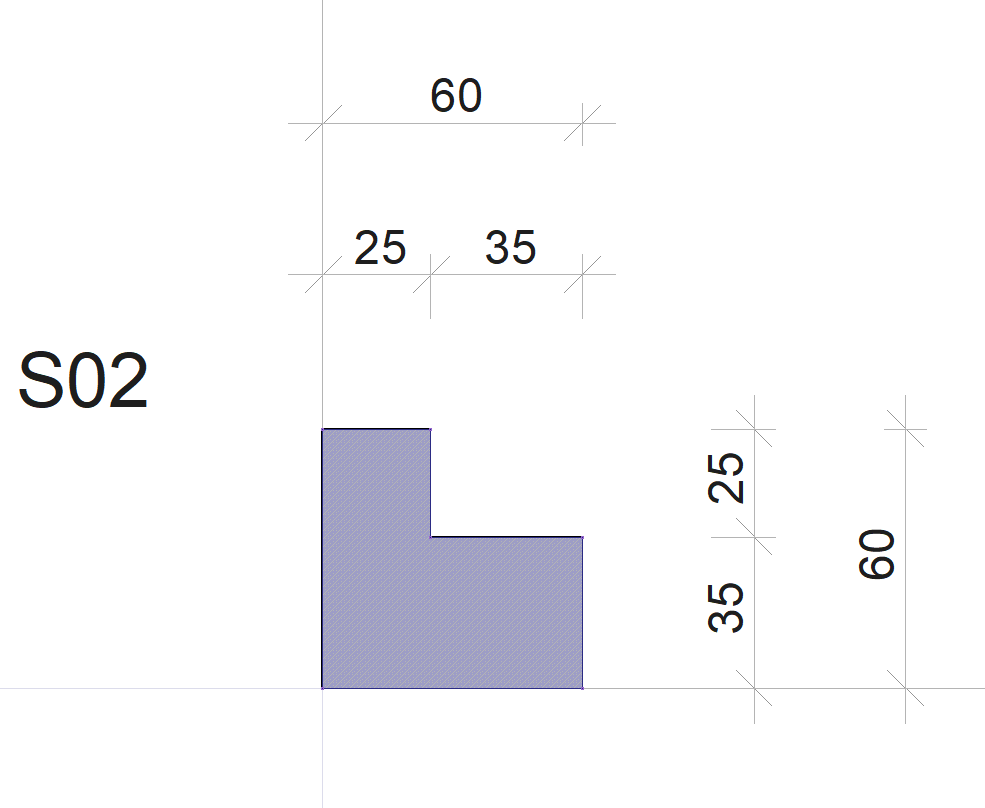

Yukarıdaki görselde yer alan poligon kolonu oluşturmak için;
-
Ribbon menüden sürekli çizgi ikonunu tıklayın.
-
Sürekli çizgi ile ilk olarak poligon kolonun konturunu oluşturun.
-
Çizim alanında herhangi bir yeri sol tuş ile tıklayın. Çizginin ilk noktası belirlenecektir.
-
L tuşuna basın. 60 yazıp enter tuşuna basın. L satırı kırmızıya boyanacak ve imleç 60 cm’e kilitlenecektir.
-
Shift tuşunu basılı tutun ve imleci sağa doğru kaydırın ve sol tuş ile tıklayın. Çizginin ikinci noktası belirlenecektir.
-
L tuşuna basın ve 35 yazıp enter tuşuna basın. Shift tuşunu basılı tutun ve imleci yukarıya doğru kaydırın. Sol tuşu tıklayın.
-

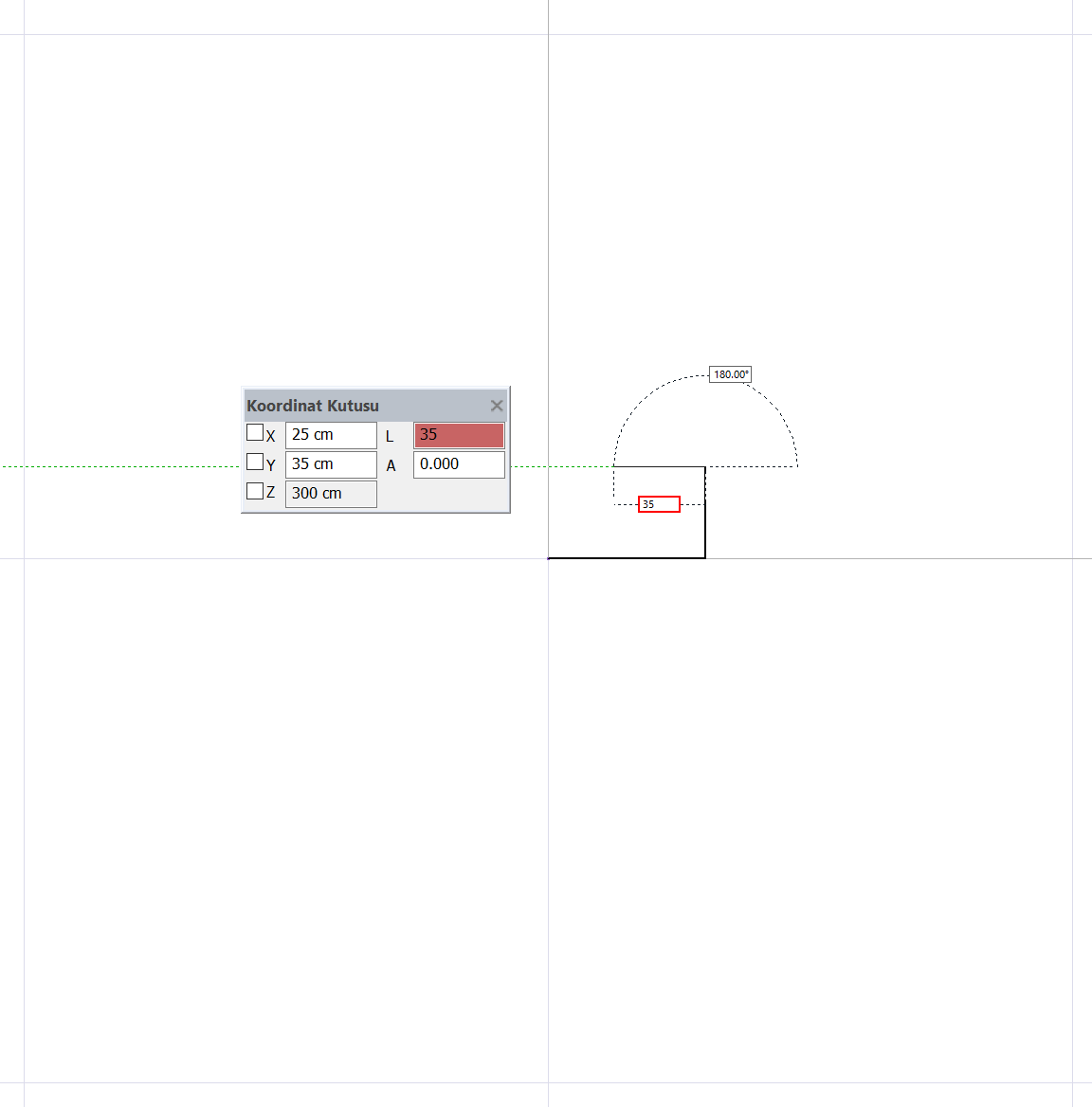

L tuşuna basın ve 35 yazıp enter tuşuna basın. Shift tuşunu basılı tutun ve imleci sola doğru kaydırın. Sol tuşu tıklayın.
-

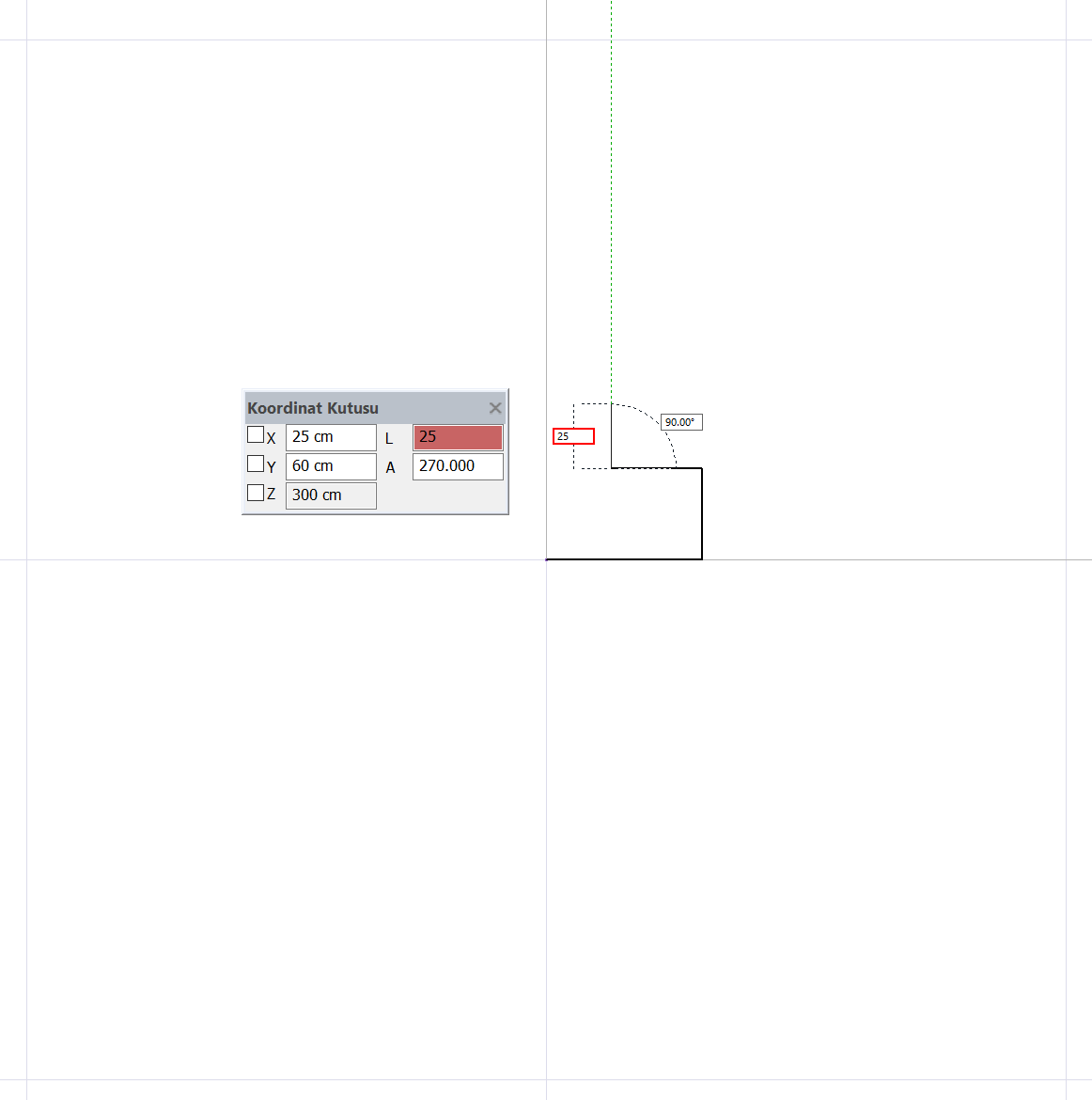

L tuşuna basın ve 25 yazıp enter tuşuna basın. Shift tuşunu basılı tutun ve imleci yukarıya doğru kaydırın. Sol tuşu tıklayın.
-
L tuşuna basın ve 25 yazıp enter tuşuna basın. Shift tuşunu basılı tutun ve imleci sola doğru kaydırın. Sol tuşu tıklayın. İlk başladığınız noktaya imleci götürün ve imleç şekli değiştirince sol tuş ile tıklayın. Komuttan çıkmak için klavyeden Esc tuşuna basın.
-
Shift tuşunu basılı tutun ve imleci sağa doğru kaydırın. Farenin sol tuşunu tıklayın.
-
Poligon kolon konturunuz tamamlandı.
-
Poligon kolona dönüştür komutuna tıklayın.
-
Oluşturduğunuz kontur çizgilerini seçip farenin sağ tuşuna tıklayın.
-
Poligon kolonunuz oluşacaktır.
Poligon kolon konturunu programda bulunan diğer çizim komutlarıyla da istenildiği gibi oluşturulabilir.
|
İşlem adımı |
|---|
|

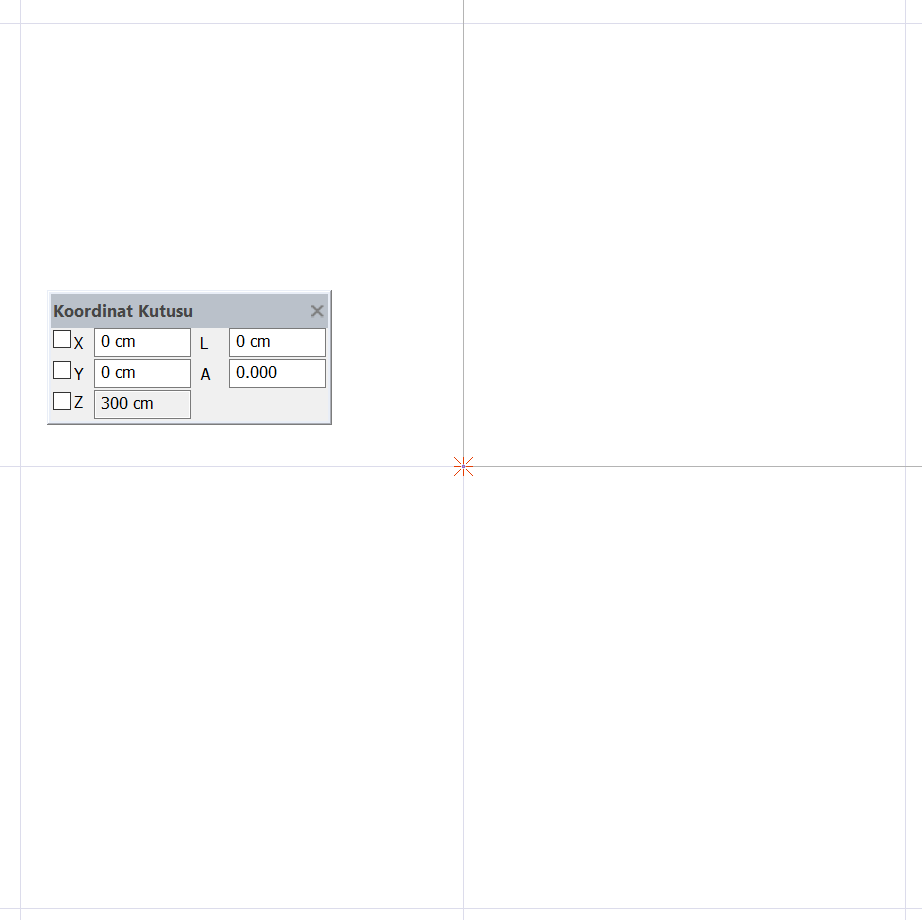

Poligon kolon konturunun ilk noktasının farenin sol tuşu tıklanarak belirlenmesi
|
|

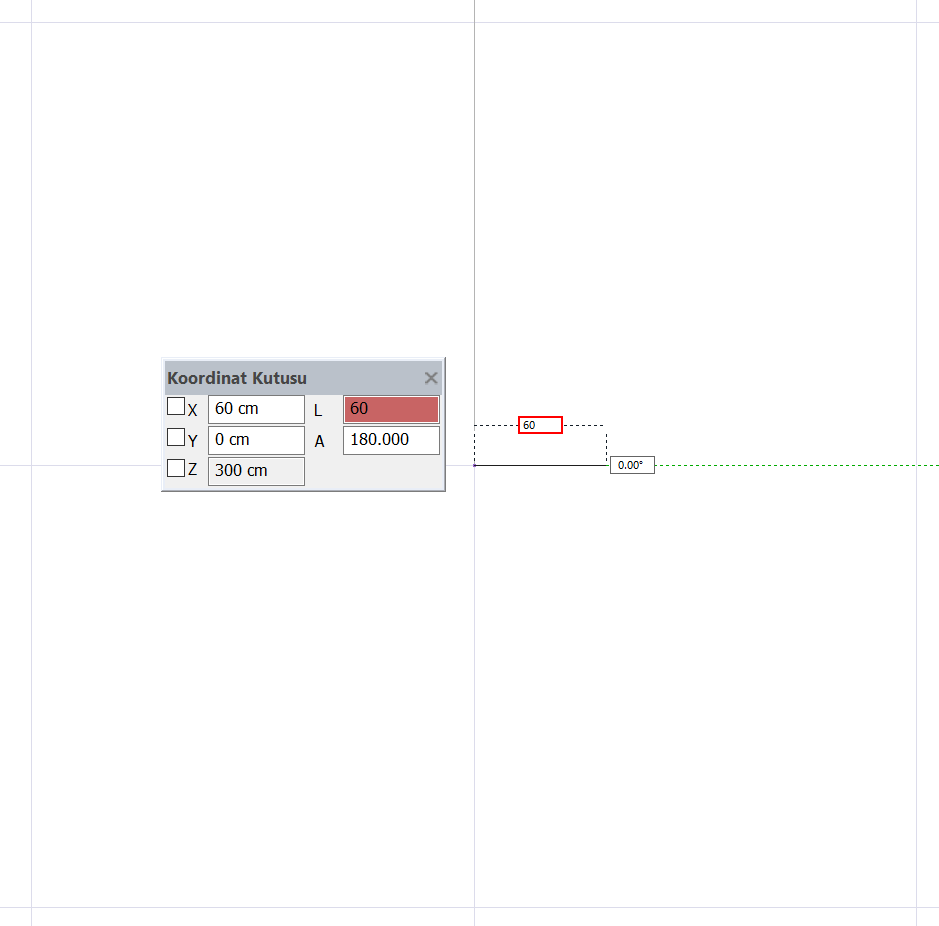

İkinci noktanın belirlenmesi
|
|

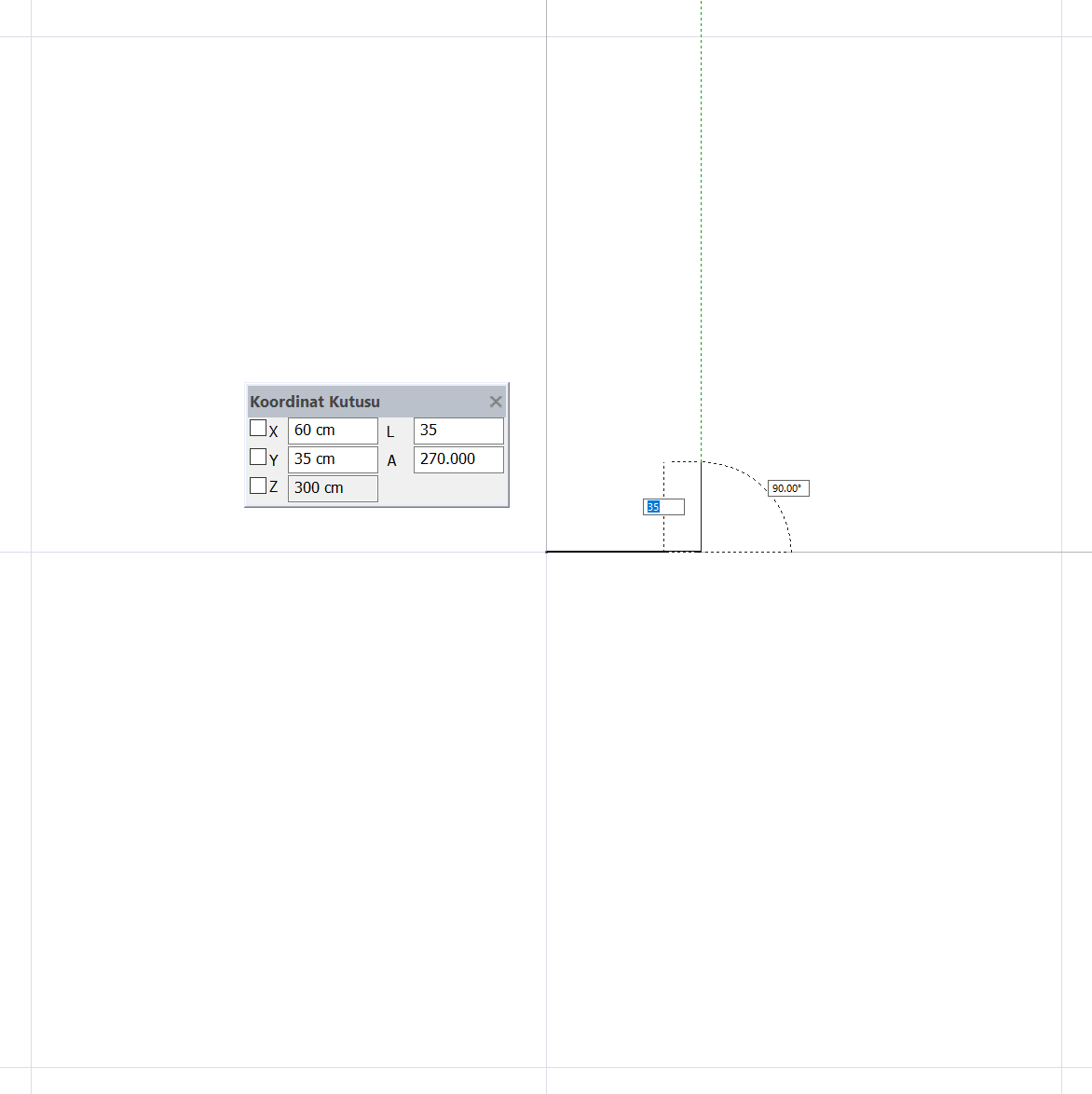

Üçüncü noktanın belirlenmesi
|
|
Dördüncü noktanın belirlenmesi
|
|
Beşinci noktanın belirlenmesi
|
|

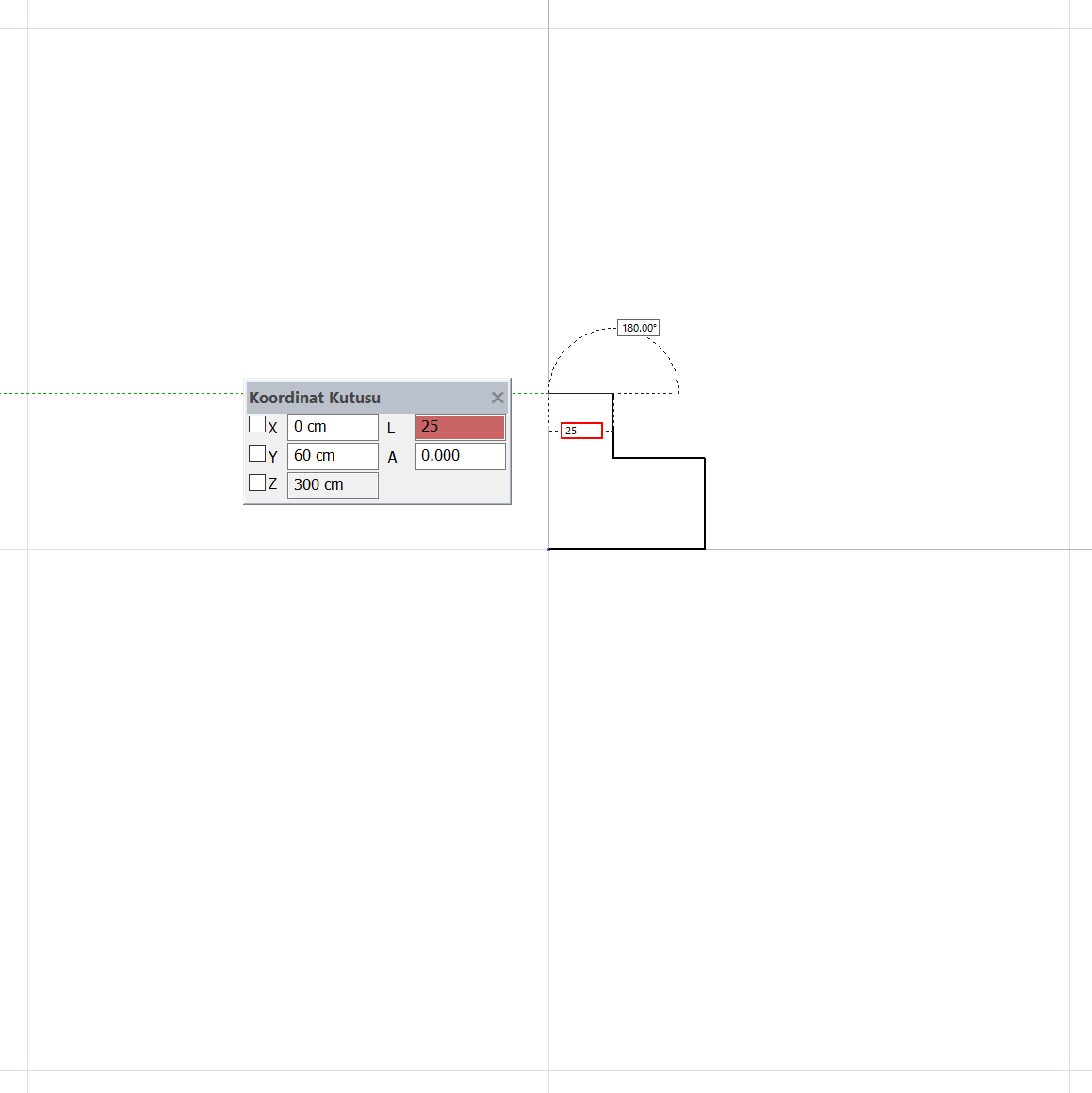

Altıncı noktanın belirlenmesi
|
|
Başlangıç noktasının tekrar tıklanarak konturun kapatılması
|
|

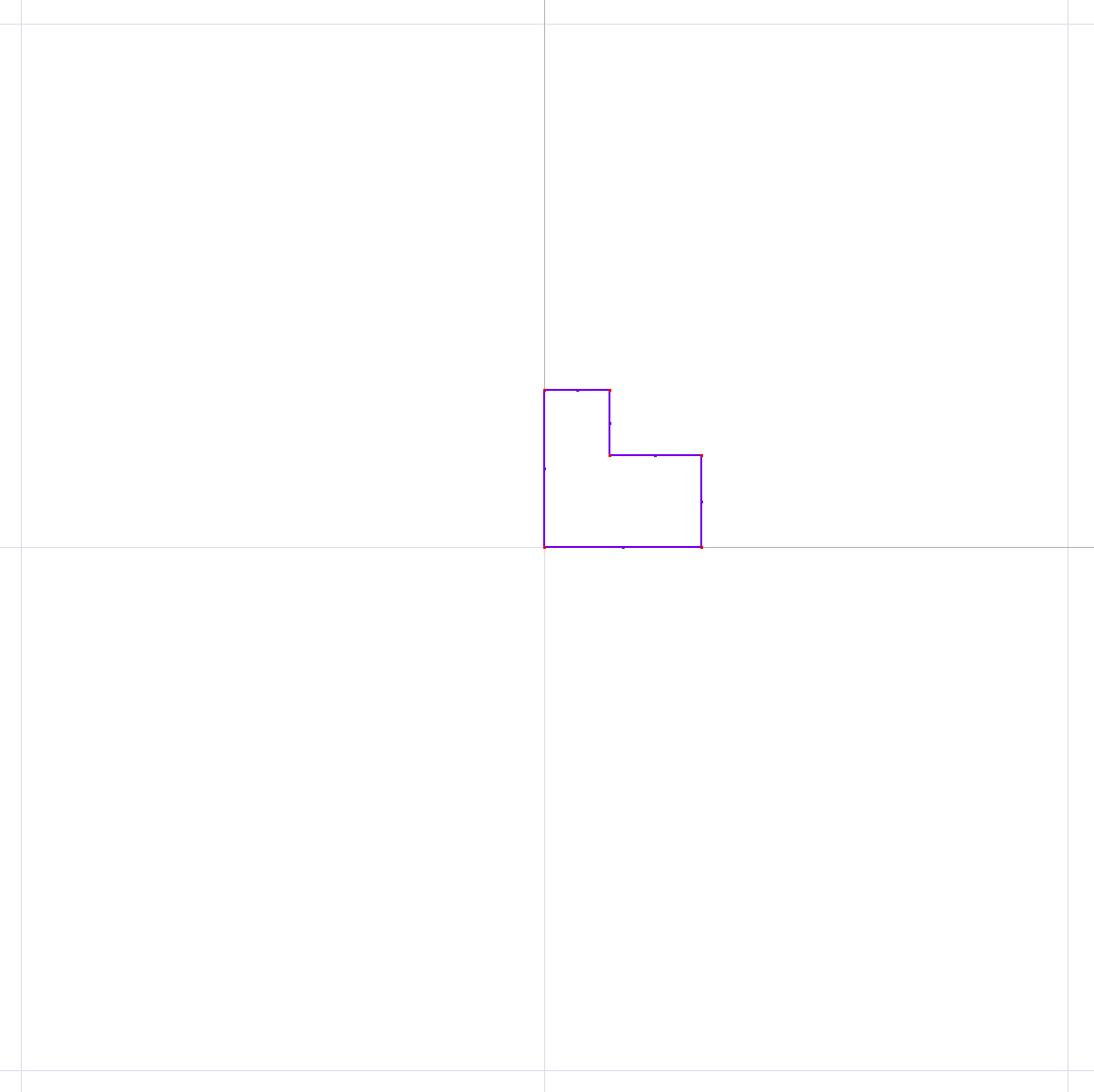

Poligon kolona dönüştürülecek konturun seçilmesi
|
|

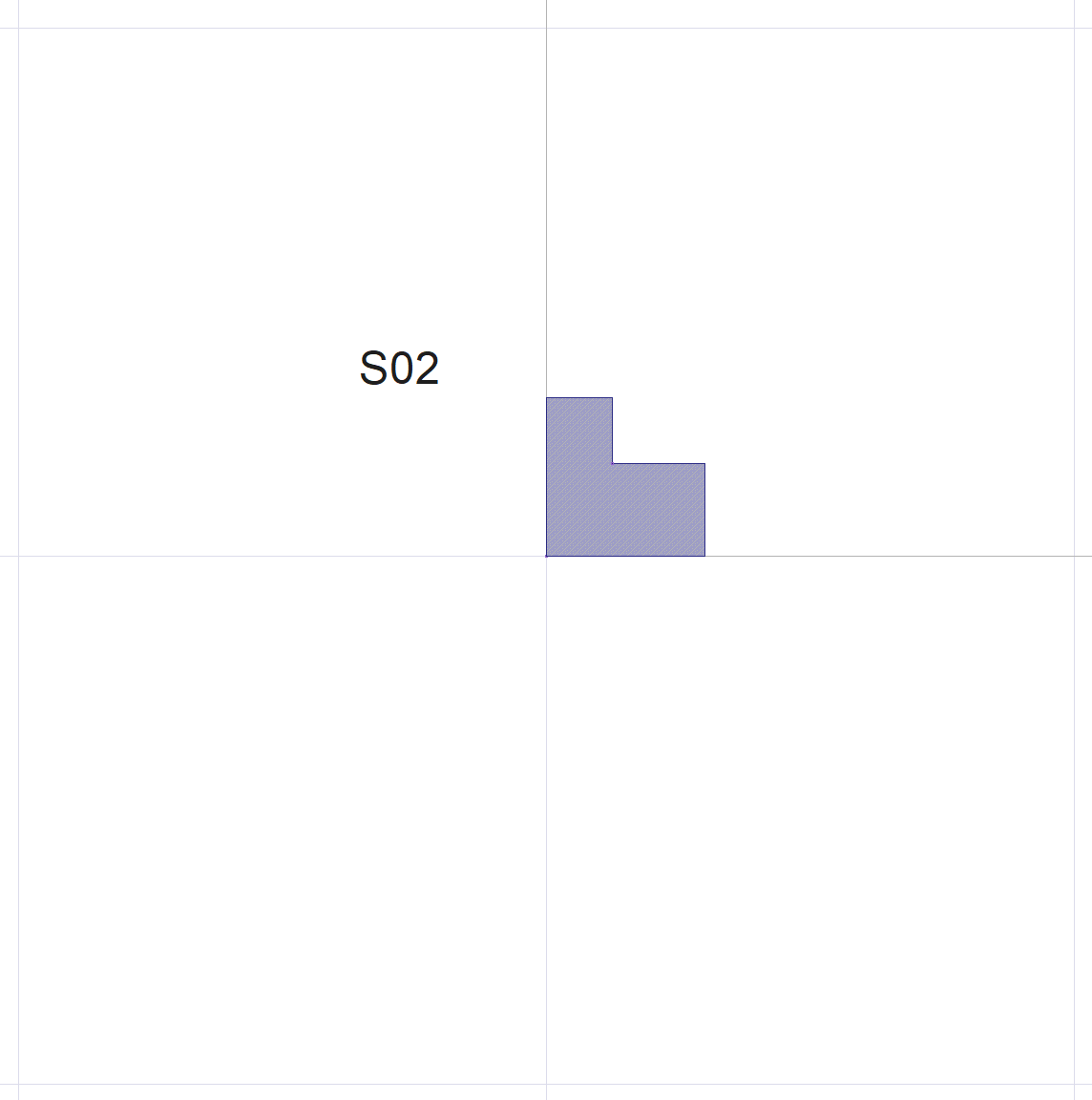

Poligon kolonun oluşması
|
