Chamfer komutuyla çizim alanında kendileri ya da doğrultuları kesişen çizgiler birleştirilir. Seçilen 2 sürekli çizgiyi birleştirmek için belirlenen uzaklık değerlerine göre yeni bir çizgi kullanılır.
Chamfer Komutunun Yeri

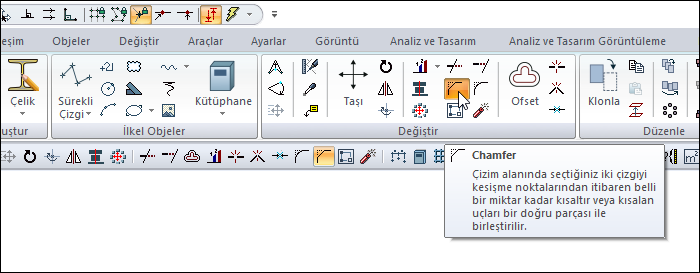

Chamfer komutuna ribbon menü Çizimler sekmesi Değiştir başlığı altından ulaşabilirsiniz.

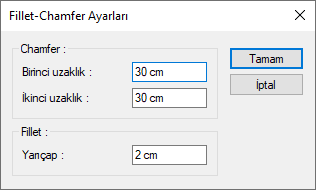

Fillet - Chamfer Ayarları
|
Özellikler |
|---|
1.uzaklık, chamfer işlemi sırasında, seçilen ilk doğrunun, kesişme noktasından itibaren ne kadar kısalacağını belirler. 2.uzaklık ise seçilen ikinci doğrunun, kesişme noktasından itibaren ne kadar kısalacağını belirler. |
Yarıçap, birleştirmede kullanılacak yayın yarıçapını belirler. |
İşlem Adımları
-
Ribbon menüde Chamfer ikonunu tıklayın.
-
Birinci ve ikinci çizgiyi tıklayın.
-
Çizgiler başka bir çizgi aracılığı ile birleşecektir.
|
İşlem adımı |
|---|
|

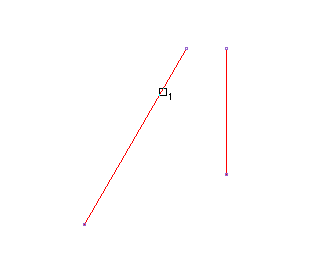

Birinci çizginin seçilmesi
|
|

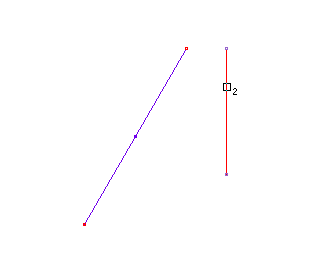

İkinci çizginin seçilmesi
|
|

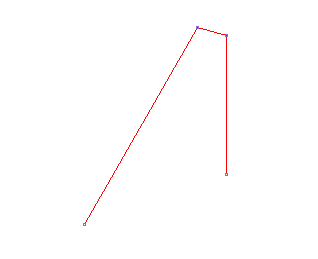

Chamfer sonrası
|
