Break
Break komutuyla, çizim alanında yer alan 2 boyutlu obje (çizgi, çember, yay) arasında boşluklar oluşturulur. Seçilen 2 boyutlu obje üzerinde belirlenen iki nokta arasındaki bölüm silinir, iki obje haline gelir. Bazı 3 boyutlu objelerde (duvar,perde) break komutuyla belirlenen noktadan ikiye bölünür.
Break Komutu Yeri

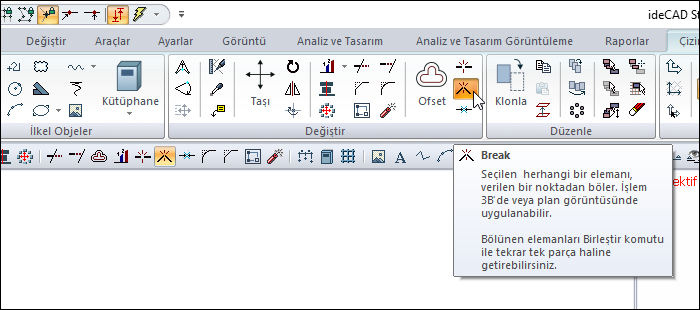

Break komutuna ribbon menü Çizimler sekmesi Değiştir başlığı altından ulaşabilirsiniz.
![](../__attachments/916457752/image-20201223-133411.png?inst-v=0ab35ffe-b094-4491-9f48-882edfeeb953)
İşlem Adımları
Ribbon menüde Break ikonunu tıklayın.
Silme işlemi yapmak istediğiniz iki boyutlu objeyi seçin. İmlecin şekli değişecektir.
Çizgi üzerinde iki nokta işaretleyin. İşaretlenen iki nokta arası silinecektir.
İşlem adımı |
---|
Break işlemi için iki boyutlu obje seçilmesi ![]() |
Çizgi üzerinde iki nokta belirlenmesi ![]() |
Break işlemi sonrası ![]() |
Not: Çemberde seçme işlemi saat akrebinin yönünde yapılırsa seçilen iki nokta arasının dışındaki çizgi silinir.
İşlem adımı |
---|
Break işlemi için çember objesinin seçilmesi ![]() |
Çember üzerinde iki nokta belirlenmesi ![]() |
Break işlemi sonrası ![]() |
