Eğrisel Objeyi Perdeye Dönüştür
Eğrisel Objeyi Perdeye komutuyla daire, yay, elips gibi objeler kullanıp parça sayısı verilerek eğrisel formda perdeler tanımlanır. Bu yöntemle tanımlanan perdelerin betonarmesi ve çizimi, parça sayısı kadar perde kabul edilerek yapılır.
Eğrisel Objeyi Perdeye Komutunun Yeri

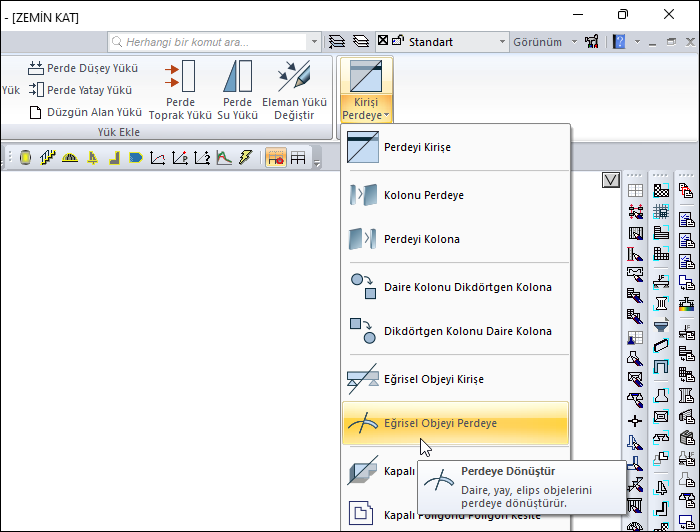

Ribbon menü Değiştir sekmesi Dönüştür başlığı altından ulaşabilirsiniz.
İşlem Adımları
Kalıp planı moduna geçin.
Eğrisel objeyi perdeye komutunu tıklayın.
Çizdiğiniz yay veya çemberi seçin.
Açılan diyalogda yayınızı oluşturacak perde sayısını girin. Program yay ya da çemberi tek parça perde haline dönüştürmez. Çember ya da yay üzerine burada vereceğiniz sayıda perde parçası yerleştirir. Perde sayısı arttıkça, oluşacak perde de daire ya da çembere daha çok yaklaşır. Örneğin; bir çemberi perdeye dönüştürüyorsanız ve perde sayısını 6 verirseniz, altıgen perde elde edersiniz, perde sayısını 20 verirseniz yirmi köşeli perde elde edersiniz. Sayı arttıkça eğrisellik hassasiyeti artacaktır.
Tamam butonuna tıkladığınızda seçtiğiniz yay veya çember perdeye dönüşecektir.
İşlem adımı |
|---|

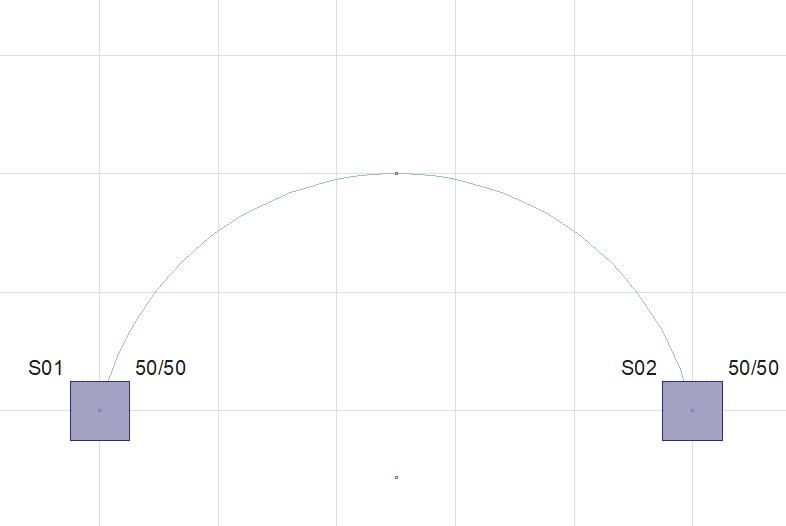

Yayın oluşturulması  |

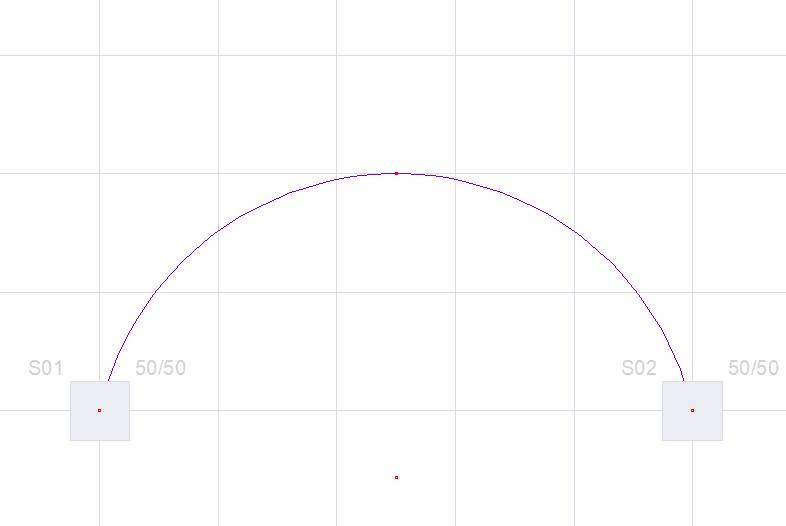

Perdeye dönüştürülecek yayın seçilmesi  |

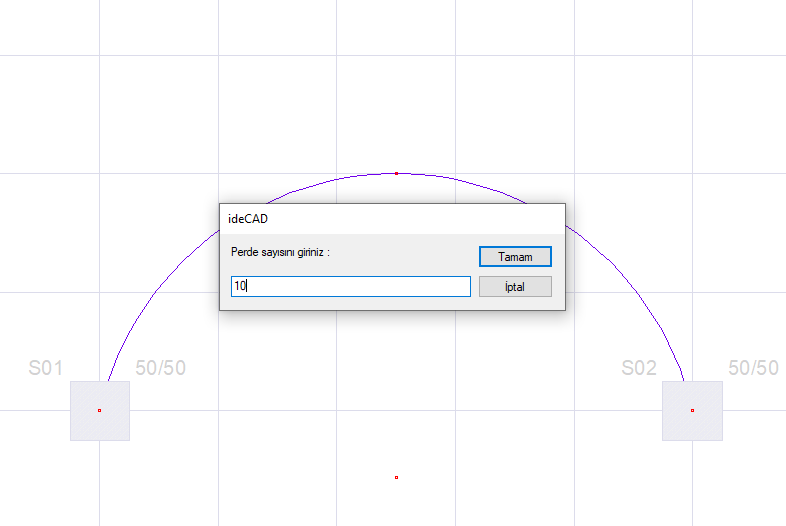

Perde sayısının belirlenmesi  |

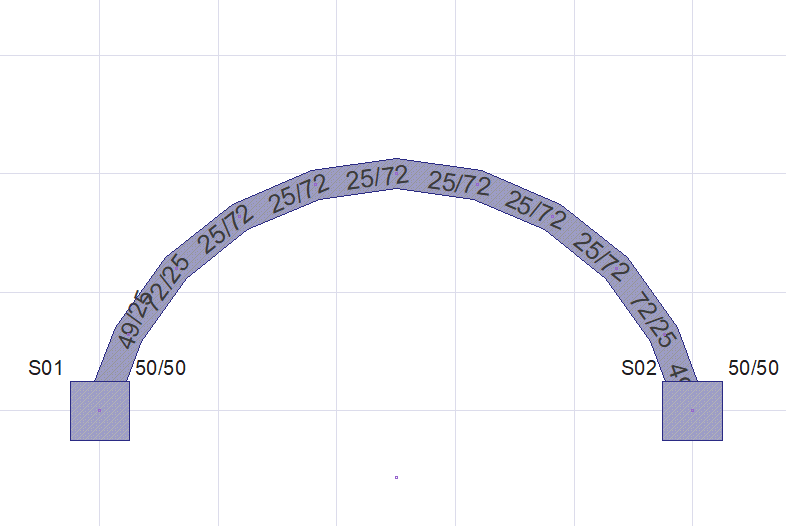

Perdelerin oluşması  |
