Yay - 3 Noktadan komutu, iki yay çizim tekniğinden biridir. Yayın iki uç noktası ve açısı belirlenerek yay oluşturulur.
Yay - 3 Noktadan Komutunun Yeri
Mimari Programda

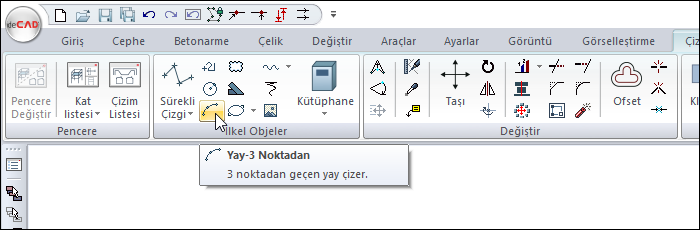

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
Statik Programda

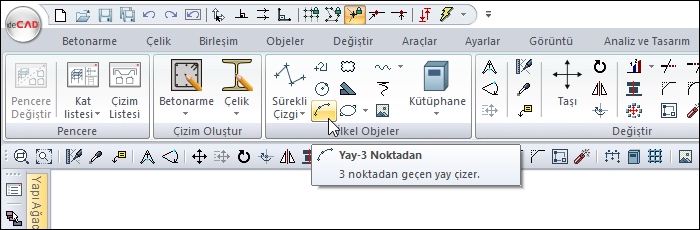

Ribbon menü Çizimler sekmesi İlkel Objeler başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Ribbon menüde Yay - 3 Noktadan ikonunu tıklayın.
-
Çizim alanında farenin sol tuşu ile herhangi bir nokta tıklayın. Bu nokta çizilecek yay parçasının ilk ucu olacaktır.
-
Fareyi sürükleyin ve sol tuş ile tıklayarak ikinci bir nokta belirleyin. Bu nokta yayın ikinci ucu olacaktır.
-
Fareyi hareket ettirdiğinizde yay parçası fareye bağlı olarak şekil değiştirecektir.
-
Yay istediğiniz duruma geldiğinde sol tuşu tıklayın. Yay çizimi tamamlanacaktır.
|
İşlem adımı |
|---|
|

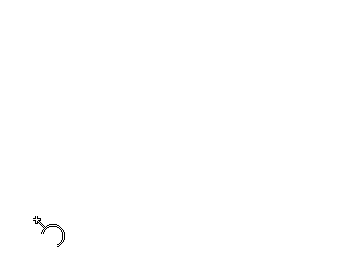

Yayın ilk noktasının (başlangıç) belirlenmesi
|
|

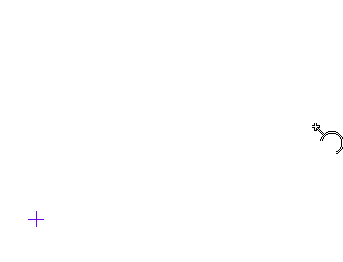

Yayın ikinci noktasının (bitiş) belirlenmesi
|
|

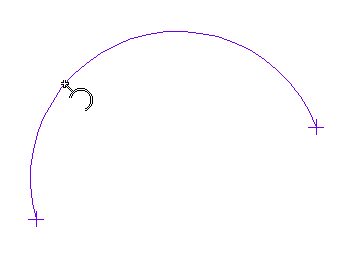

Yayın üçüncü noktasının (yay açısının) belirlenmesi
|
|

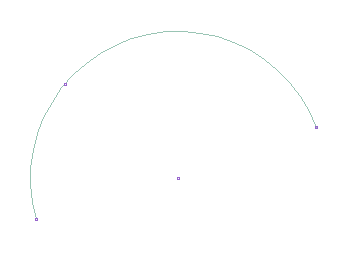

Yay - 3 noktadan oluşturma
|
