Poligonu Levha Kesitine Dönüştür
Poligonu Levha Kesitine komutuyla, çizgiyle oluşturulmuş kapalı bir alan levha kesite dönüştürülür. Bu yöntemle istenilen formlarda levha kesitler tanımlanır.

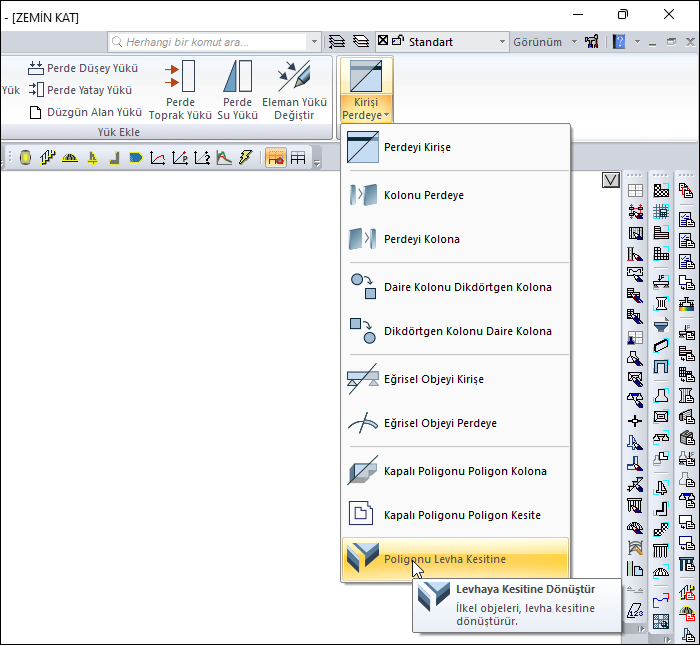

Poligonu Levha Kesitine Komutunun Yeri
Ribbon menü Değiştir sekmesi Dönüştür başlığı altından ulaşabilirsiniz.
İşlem Adımları
Çizgi ile kapalı bir alan oluşturun.
Poligonu levha kesitine komutunu tıklayın.
Kesit Ayarları diyalogu açılacaktır. Kesit adınızı ve materyalinizi ayarlayın.
Tamam butonunu tıklayarak diyaloğu kapatın.
Tanımladığınız kesit, Yapı Ağacı görünümünde Kesitler satırı altında listelenecektir.
İşlem adımı |
|---|

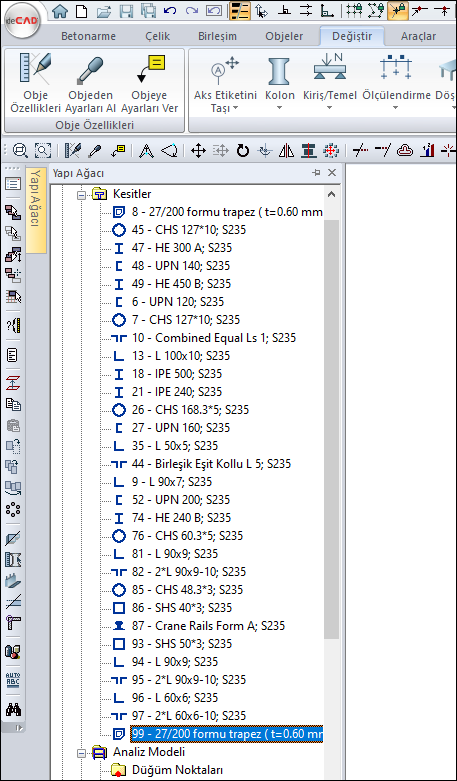

Levha kesit oluşmadan önce yapı ağacı  |

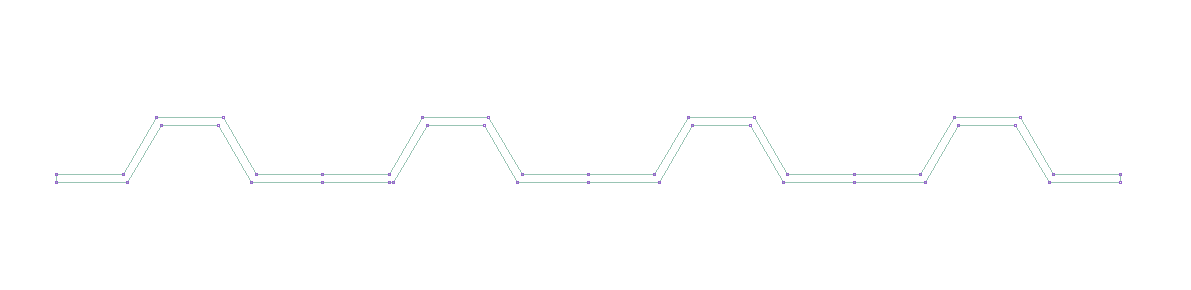

Çizgi ile kapalı alanın oluşturulması  |

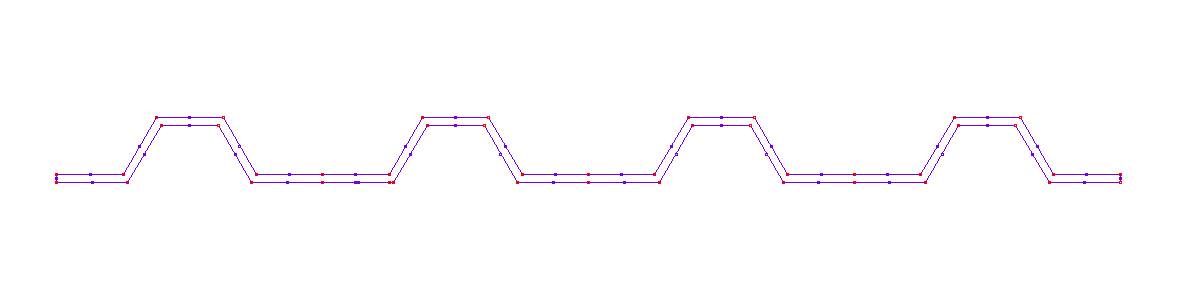

Levha kesite dönüştürülecek alanın seçilmesi  |

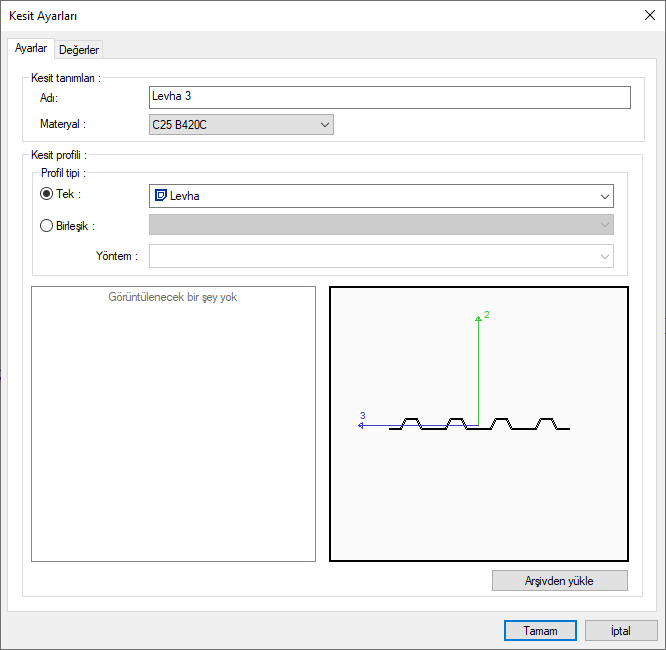

Ayarların düzenlenmesi  |

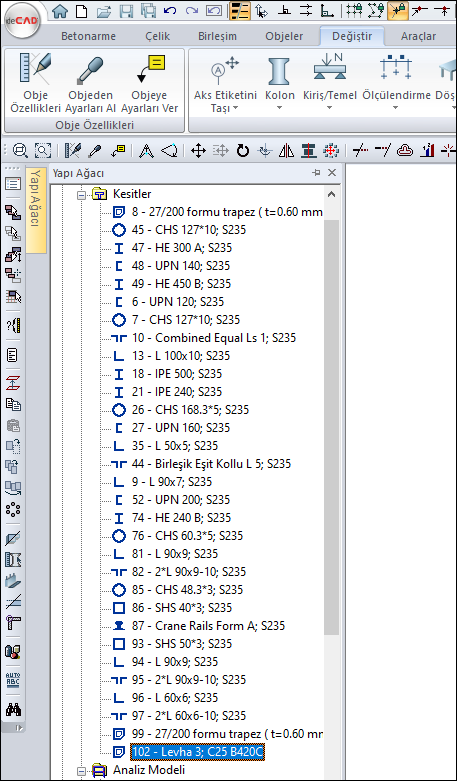

Levha kesitin oluşması ve yapı ağacına eklenmesi  |
