2B Çizim Oluşturma
2 boyutlu Çizim Nasıl Oluşturulur?
2B Çizim Oluştur komutuyla kat planları çizime gönderilmeden önce, son rötuşları yapmak için 3-boyutlu kat penceresi 2 Boyutlu çizim olarak aktarılır. İki boyuta aktarılırken, ilgili kat planının iki boyutlu bir kopyası çıkarılır. 3 boyutlu objeler parçalanır, 2 boyutlu objelere dönüşür.
2B Çizim Oluştur Komutunun Yeri

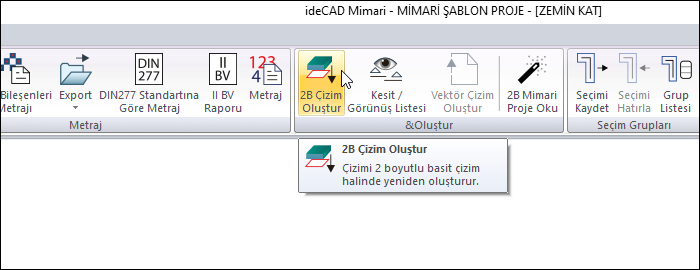

Ribbon menü Araçlar sekmesi Oluştur başlığı altından ulaşabilirsiniz.

2 boyutlu Çizim İşlem Adımları:
İki boyuta aktarmak için:
İki boyuta aktarmak istediğiniz çizimin bulunduğu kat penceresine geçin.
2B Çizim Oluştur ikonunu tıklayın.
2B Çizim Oluşturma Diyaloğu açılır. Bu diyalogda Oluşturma Seçenekleri bulunmaktadır. İstediğiniz seçenekleri işaretleyin.
Yeni bir 2-boyutlu çizim penceresi açılacak, aktif kat planındaki çizimler burada iki boyutlu olarak oluşturulacaktır.
İşlem adımı |
---|

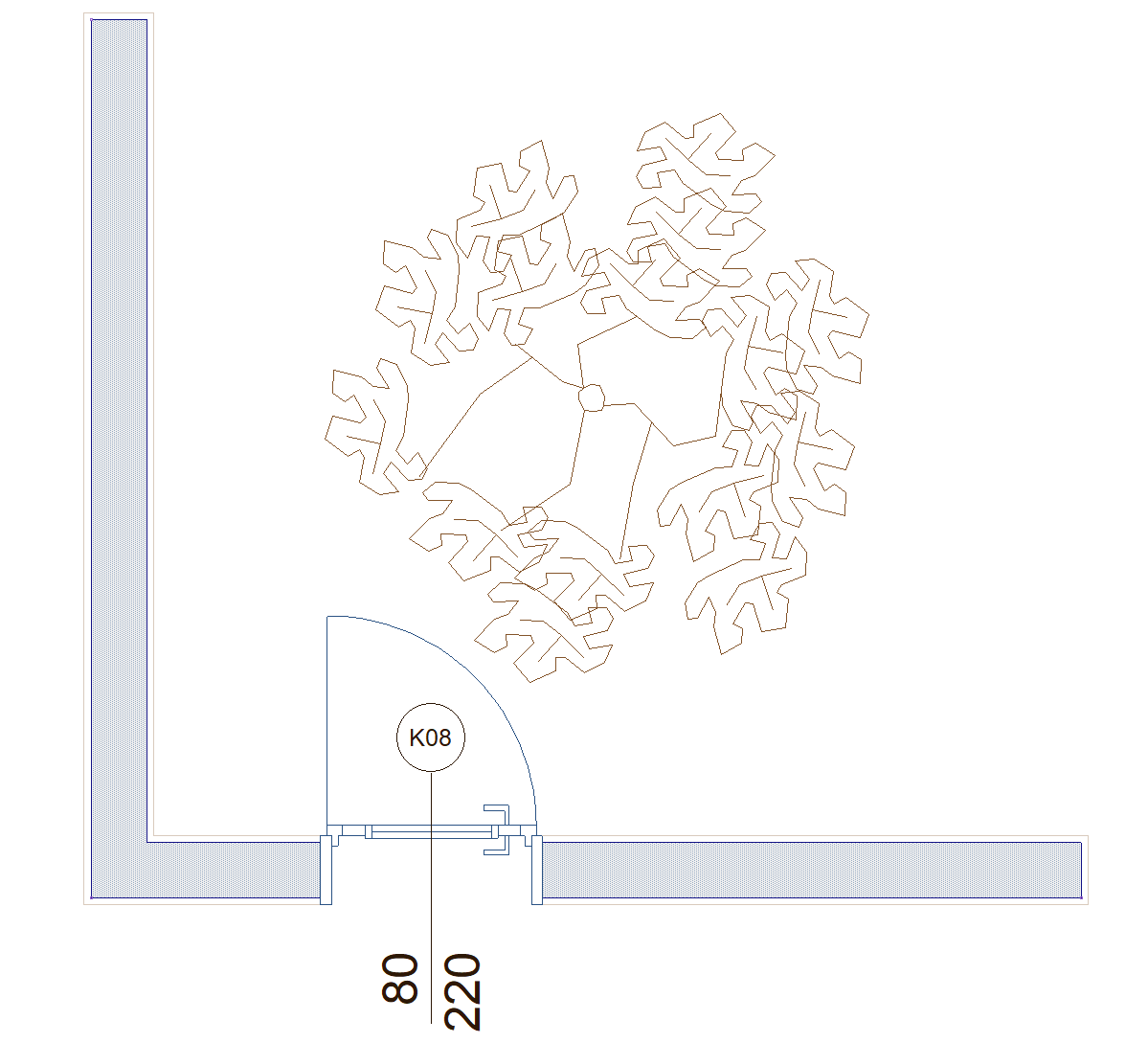

2 boyuta aktarılacak çizimler ![]() |

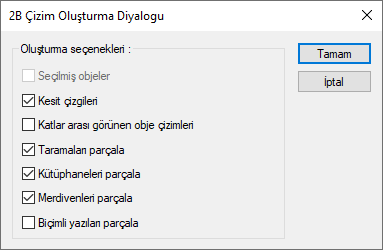

Oluşturma seçeneklerinin seçilmesi ![]() |

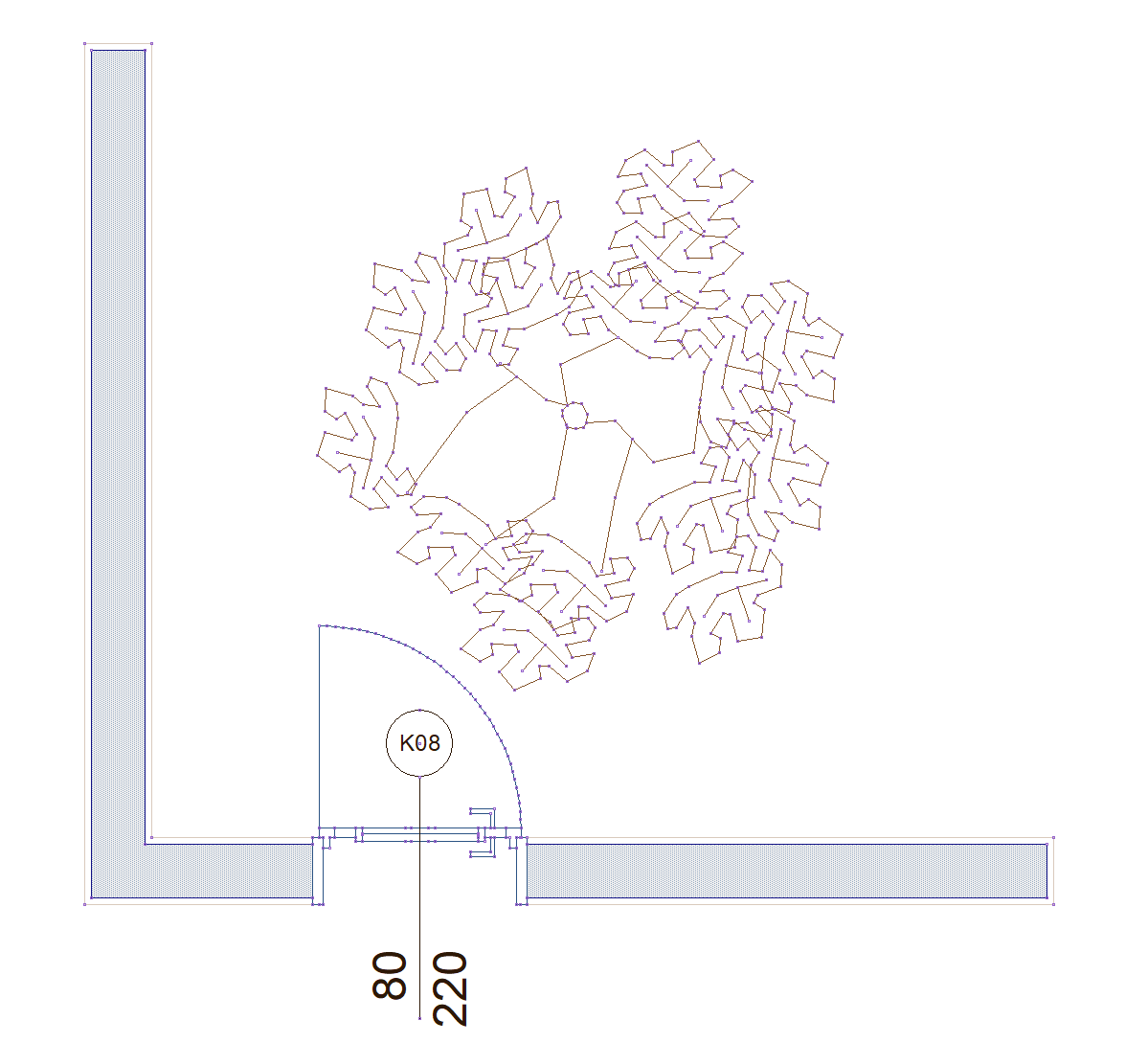

2 boyuta aktarılmış çizimler ![]() |

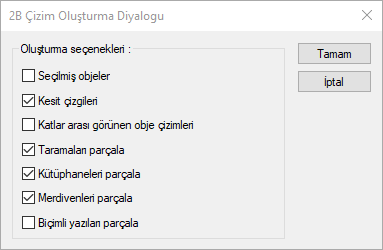

2 boyutlu Çizim Oluşturma Diyaloğu

Seçenekler |
---|
Seçilmiş objeler ![]() Sadece seçilmiş objelerin 2 boyuta aktarılmasını sağlar. |
Kesit çizgileri ![]() Kesit çizgilerinin 2 boyuta aktarılmasını sağlar. |
Katlar arası görünen obje çizimleri ![]() Katlar arasında görünen çizgilerinin 2 boyuta aktarılmasını sağlar. |
Taramaları parçala ![]() Taramaların parçalanarak 2 boyuta aktarılmasını sağlar. |
Kütüphaneleri parçala ![]() Kütüphanelerin parçalanarak 2 boyuta aktarılmasını sağlar. |
Merdivenleri parçala ![]() Merdivenlerin parçalanarak 2 boyuta aktarılmasını sağlar. |
Biçimli yazıları parçala ![]() Biçimli yazıların parçalanarak 2 boyuta aktarılmasını sağlar. |
