Ölçekle (Referans) komutuyla, 2 boyutlu objelerin (çizgi, çember, yay gibi) büyüklüğü değiştirilir. Objeler, referans noktası belirlendikten sonra referans değerleri girilerek büyültülür/küçültülür.
Ölçekle (Referans) Komutlarının Yeri

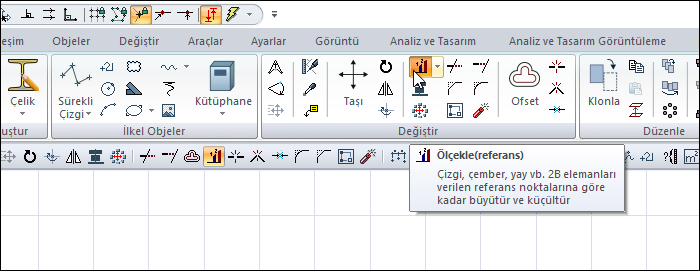

Ölçek/Ölçekle komutlarına ribbon menü Çizimler sekmesi Değiştir başlığı altından ulaşabilirsiniz.
Ölçekle (Referans) İşlem Adımları
-
Ribbon menüde Ölçekle (Referans) ikonunu tıklayın.
-
Ölçeklemek istediğiniz objeleri seçin.
-
Farenin sağ tuşuna tıklayarak seçim adımını tamamlayın. İmlecin şekli değişecektir.
-
Farenin sol tuşu ile tıklayarak baz noktayı verin.
-
Karşınıza gelen diyalogda mevcut ölçeği girin (örneğin 1) ve Tamam butonunu tıklayın.
-
Aynı diyalog tekrar karşınıza gelecektir. Yeni ölçeği girin (örneğin 2). Seçilen objeler ölçeklenecektir. Verdiğimiz örneğe göre çizim alanında uzunluğu 1 metre olan bir çizginin uzunluğu 2 metreye çıkacaktır.
|
İşlem adımı |
|---|
|

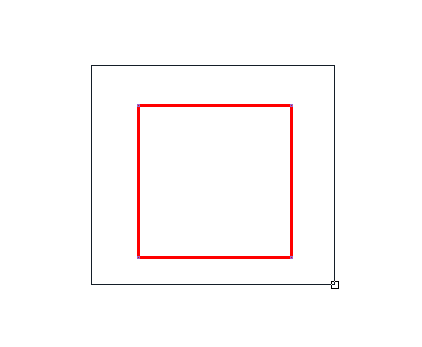

Ölçeklenecek objelerin seçilmesi
|
|

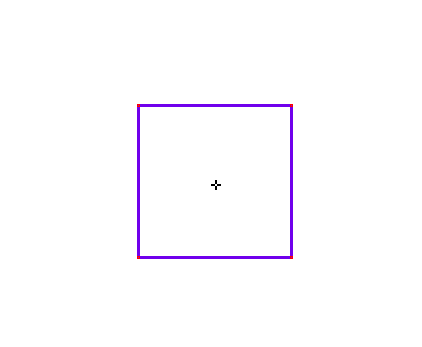

Baz noktanın verilmesi
|
|

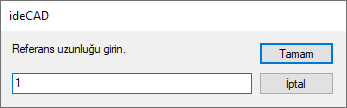

Mevcut ölçeğin girilmesi (örneğin 1)
|
|

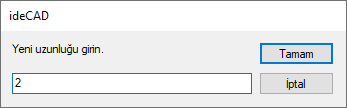

Yeni ölçeğin girilmesi (örneğin 2)
|
|

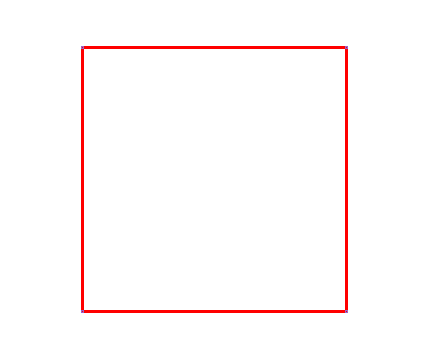

Ölçekle (Referans) sonrası
|
