Düğüm noktası döndür komutuyla iki ve üç boyutlu objelerin düğüm noktaları, belirlenen nokta referans alınarak döndürülür. Aynı anda birden fazla düğüm noktası döndürülebilir. İki ya da daha fazla düğüm noktası üst üste çakıştırıldığında tek düğüm noktası halini alır. Bunun sonucu olarak bu düğüm noktalarına bağlı objeler de birbirlerine bağımlı hale gelirler. Düğüm noktası döndürüldüğünde buna bağlı objeler de döner.

Düğüm Noktası Döndür Komutunun Yeri

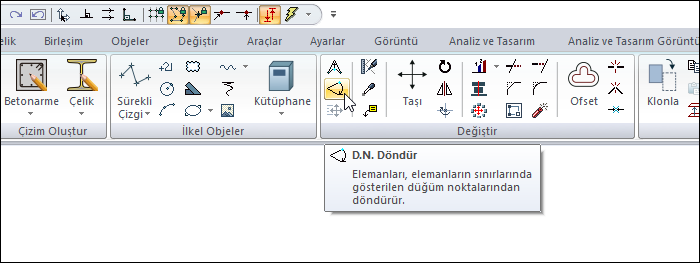

Düğüm noktası döndür komutuna ribbon menü Çizimler sekmesi Değiştir başlığı altından ulaşabilirsiniz.

İşlem Adımları

  • Ribbon menüde Düğüm Noktası Döndür ikonunu tıklayın.

  • Döndürülecek objelere ait düğüm noktaları seçilir.

  • Düğüm noktalarını seçtikten sonra farenin sağ tuşunu tıklayarak seçim adımını tamamlayın.

  • Döndürme ekseni için ilk noktayı belirleyin. Tıklanan nokta döndürme merkezi olacaktır.

  • İkinci noktaya tıklayarak döndürme ekseninizi oluşturun.

  • İkinci noktaya tıklandıktan sonra fare hareket ettirildiğinde, seçilen düğüm noktalarına bağlı objelerinizin, belirlenen merkeze göre döneceklerdir.

  • Farenizi istediğiniz noktaya getirip sol tuşu tıkladığınızda düğüm noktası döndürme işlemi tamamlanacaktır.

İşlem adımı

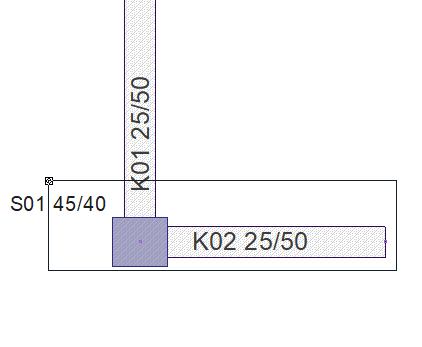

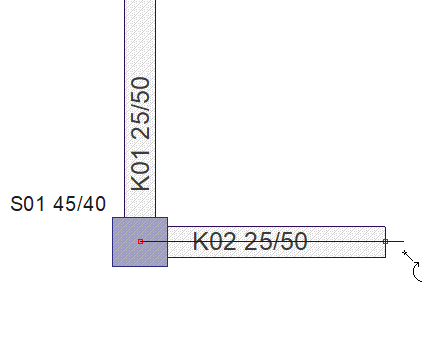

Döndürülecek objelere ait düğüm noktalarının seçilmesi

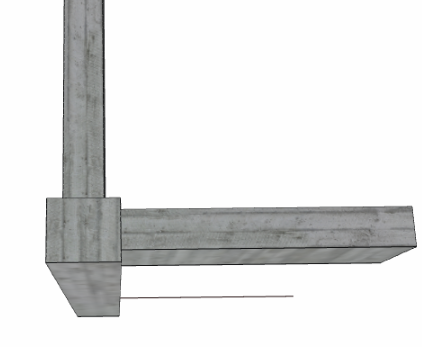

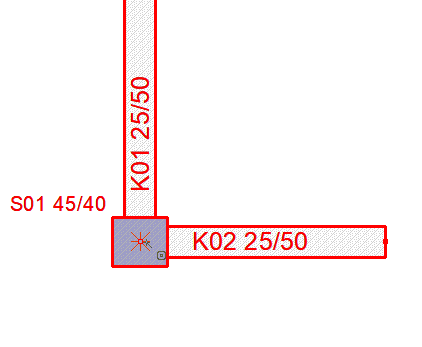

Döndürme ekseni için merkez noktasının verilmesi


İkinci nokta oluşturularak döndürme ekseninin oluşturulması

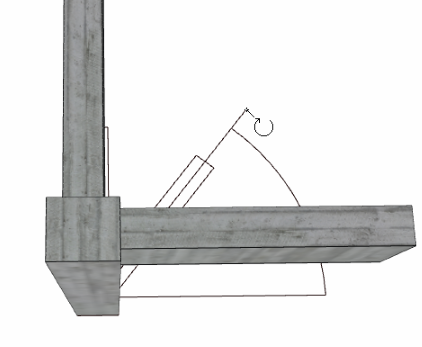

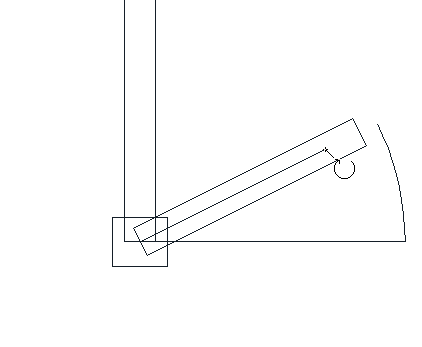

Farenin istenilen noktaya götürülmesi

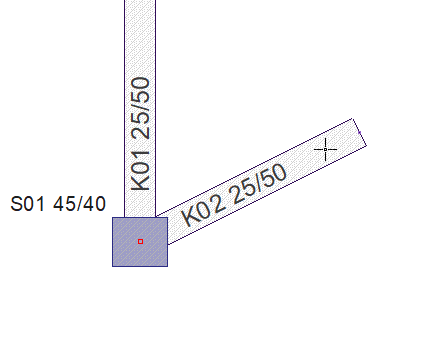

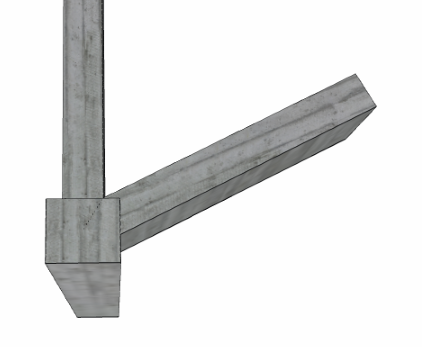

Düğüm noktası döndür sonrası
