Kenarda Lokal Ofset Tanımla komutu profil objesi üzerinde U şeklinde bir diş oluşturmak için kullanılır.
Kenarda Lokal Ofset Tanımlama Komutunun Yeri

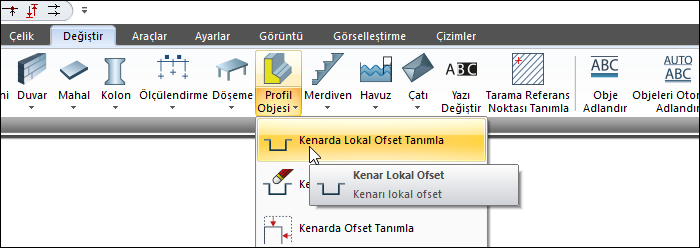

Ribbon menü Değiştir sekmesi Obje Edit başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Kenarda Lokal Ofset Tanımla ikonunu tıklayın.
-
Profil objesi işlemleri toolbarı açılacaktır.
-
Daha önce çizdiğiniz profil objesinde diş oluşturmak istediğiniz kenara tıklayın.
-
Fareyi kaydırarak obje üzerinde dişin ilk noktasını belirleyin ve sol tuşuna tıklayarak ilk noktayı oluşturun.
-
Oluşacak dişin genişliği için ikinci noktayı belirleyin ve tıklayarak oluşturun.
-
Profil objesi işlemleri toolbarı üzerinde bulunan “Uygulama Uzaklığı” kutucuğuna diş derinliğini girin.
-
Farenin sol tuşuna tıklayın ve işlemi bitirin.
|
İşlem adımı |
|---|
|

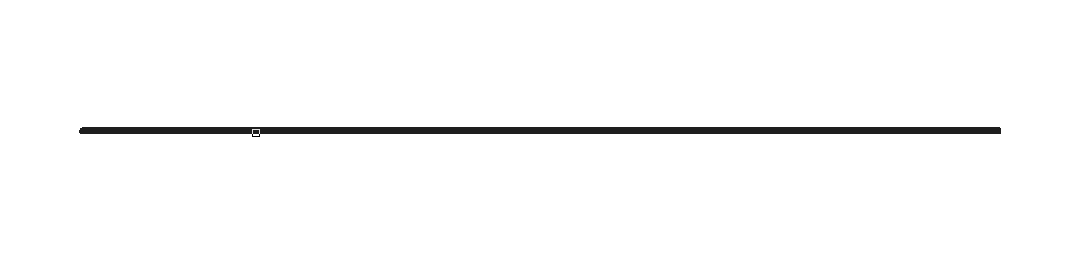

Profil objesinin ilk hali
|
|

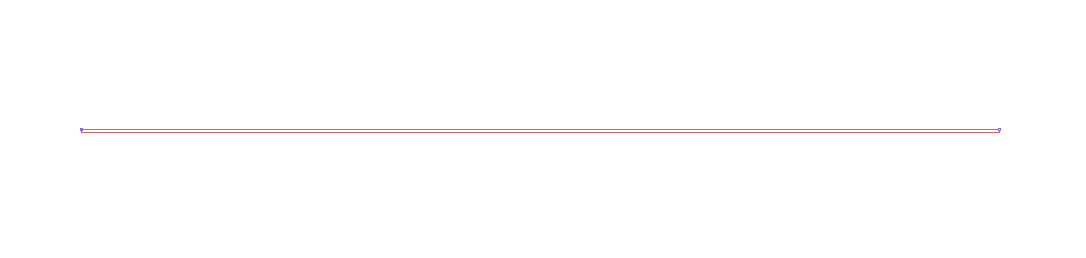

Profil objesinin seçilmesi
|
|

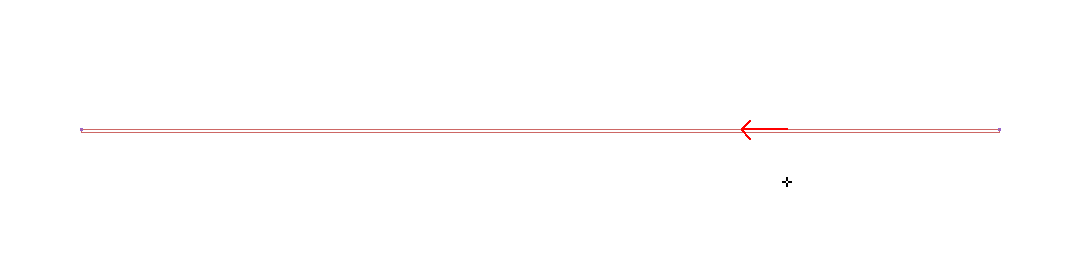

İlk noktanın belirlenmesi
|
|

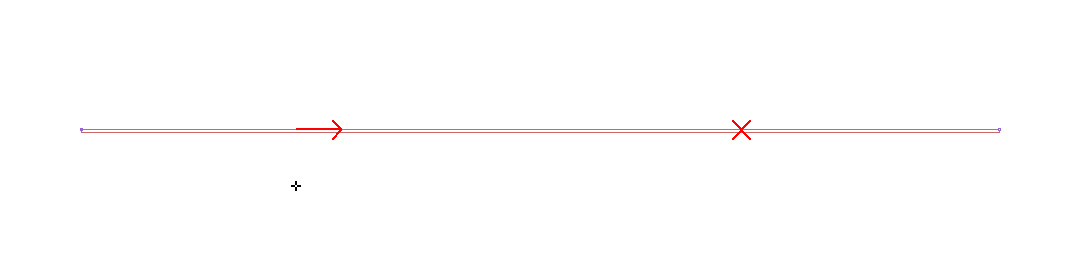

İkinci noktanın belirlenmesi
|
|

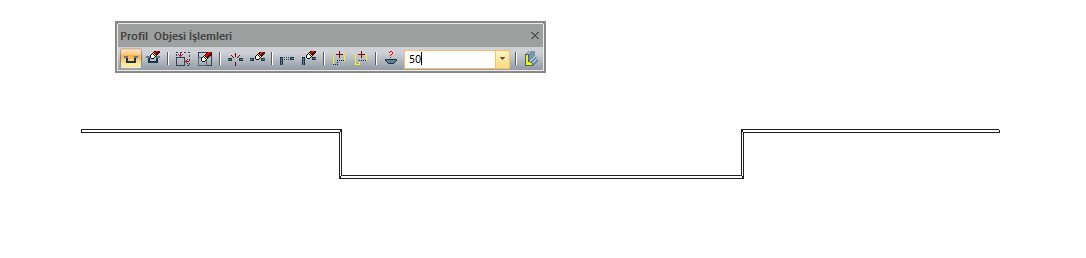

Diş derinliğinin 50 cm olarak belirlenmesi
|
|

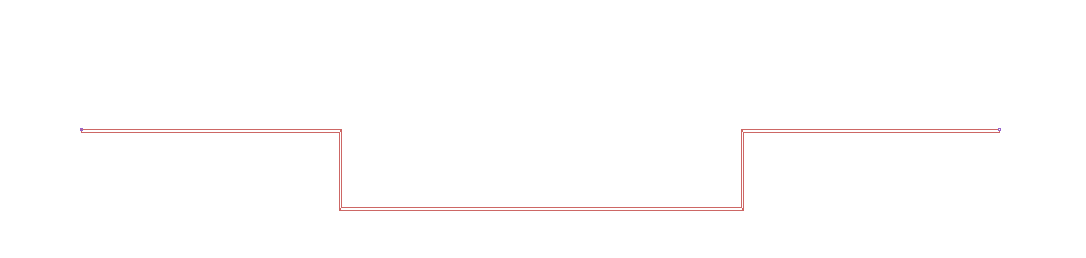

Profil objesinin son hali
|
