Kapalı Poligonu Poligon Profile Dönüştürme
Dönüştür/Poligonal Profile komutlarıyla söve, süpürgelik, kartonpiyer, kat silmesi vb. profil objelerinde kullanılmak üzere ilkel objelerle oluşturulan kapalı alan, çizilmiş bir en kesit profil objesine dönüştürülür. Dönüştürme işleminde profil arşivi açılır ve yeni profil buraya kaydedilir.
Dönüştür/Poligonal Profile Komutunun Yeri

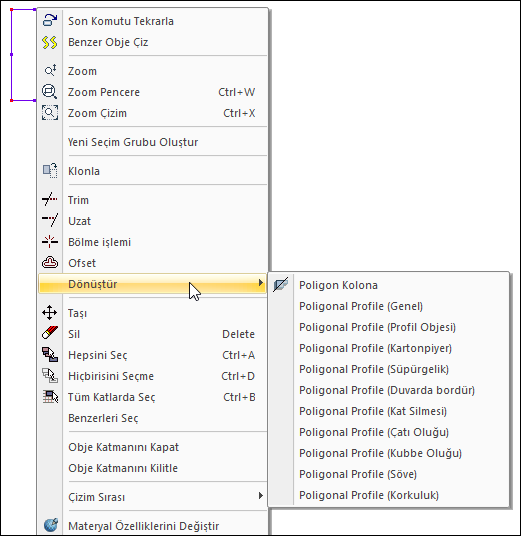

Dönüştür/Poligonal Profile komutuna sağ tuş menüden ulaşabilirsiniz. Dönüştür/Poligonal Profile komutunun; poligonal profile (genel), poligonal profile (profil objesi), poligonal profile (kartonpiyer), poligonal profile (süpürgelik), poligonal profile (duvarda bordür), poligonal profile (kat silmesi), poligonal profile (çatı oluğu), poligonal profile (kubbe oluğu), poligonal profile (söve) ve poligonal profile (korkuluk) seçenekleri yer alır.
İşlem Adımları
Örneğin 2x2 cm boyutlarında profil oluşturmak için;
Öncelikle zoom faktörünü 2cmx2cm lik bir alanı rahatlıkla görebileceğiniz kadar büyütün. Farenin orta tuşuyla bu işlemi yapabilirsiniz.
Sürekli Çizgi ikonunu tıklayın. Çizim alanında bir nokta tıklayın.
Koordinat kutusunda L satırına 2 cm yazıp Enter tuşuna basın ve sağa yatay istikamette 2 cm çizgi parçası çizin.
Koordinat kutusunda L satırına 2 cm yazıp Enter tuşuna basın ve yukarıya dikey istikamette 2 cm çizgi parçası çizin.
Koordinat kutusunda L satırına 2 cm yazıp Enter tuşuna basın sola yatay istikamette 2 cm çizgi parçası çizin.
Ve son olarak ilk noktayı tıklayın. 2x2 cm boyutlarında kutu oluşacaktır.
Kutunun tamamını seçip fare imleci kutunun üzerindeyken farenin sağ tuşunu tıklayın.
Açılan menüden nerede kullanmayı düşünüyorsanız o seçeneği seçin.
Dönüştür/Poligonal Profile (Profil objesi) satırını tıklayın.

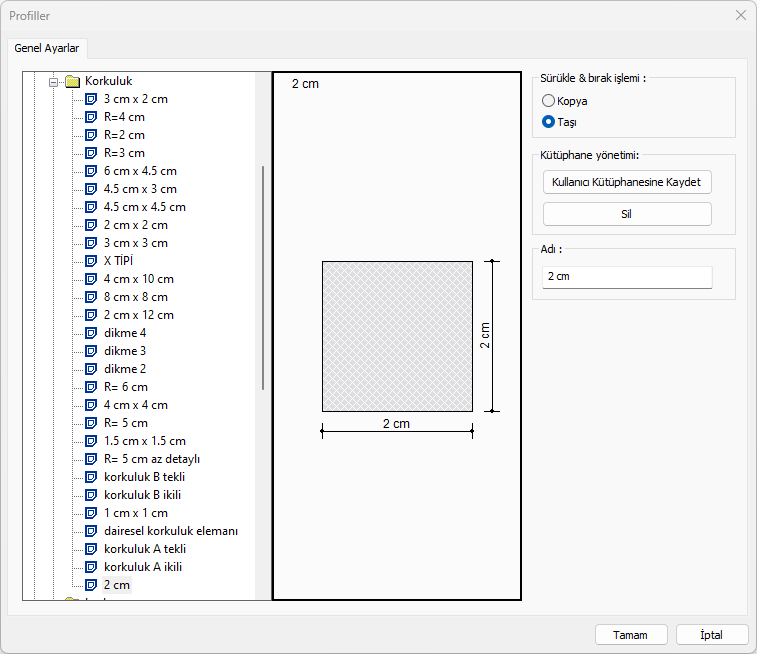

Profil Ayarları diyaloğu açılacaktır.
Profil adına 2 cm x 2 cm yazın, Tamam butonunu tıklayarak profil ayarları diyaloğunu kapatın.
Profiliniz arşive kaydedilecektir.
İşlem adımı |
|---|
Kutu için ilk noktanın oluşturulması  |
Kenar boyunun belirlenmesi - L tuşuna basarak 2 değerinin girilmesi ve enter tuşuna basılması  |
Farenin sol tuşuna tıklanarak ilk kenarın oluşması ve ikinci kenar boyunun belirlenmesi - L tuşuna basarak 2 değerinin girilmesi ve enter tuşuna basılması  |
Farenin sol tuşuna tıklanarak ikinci kenarın oluşması ve üçüncü kenar boyunun belirlenmesi - L tuşuna basarak 2 değerinin girilmesi ve enter tuşuna basılması  |
Farenin sol tuşuna tıklanarak üçüncü kenarın oluşması ve son kenar için ilk noktaya tıklanması  |
2x2 cm boyutlarında kutunun oluşması  |

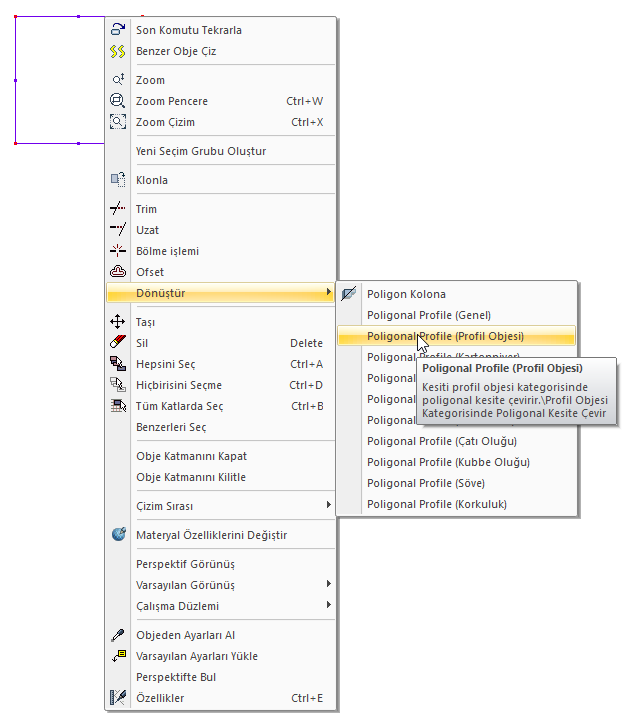

Kutunun seçilip farenin sağ tuşuna tıklanarak Dönüştür/Poligonal Profile (Profil objesi) satırının tıklanması  |
Profil ayarlarından isim verilmesi ve tamam butonuna tıklanarak kayıt işleminin tamamlanması  |
