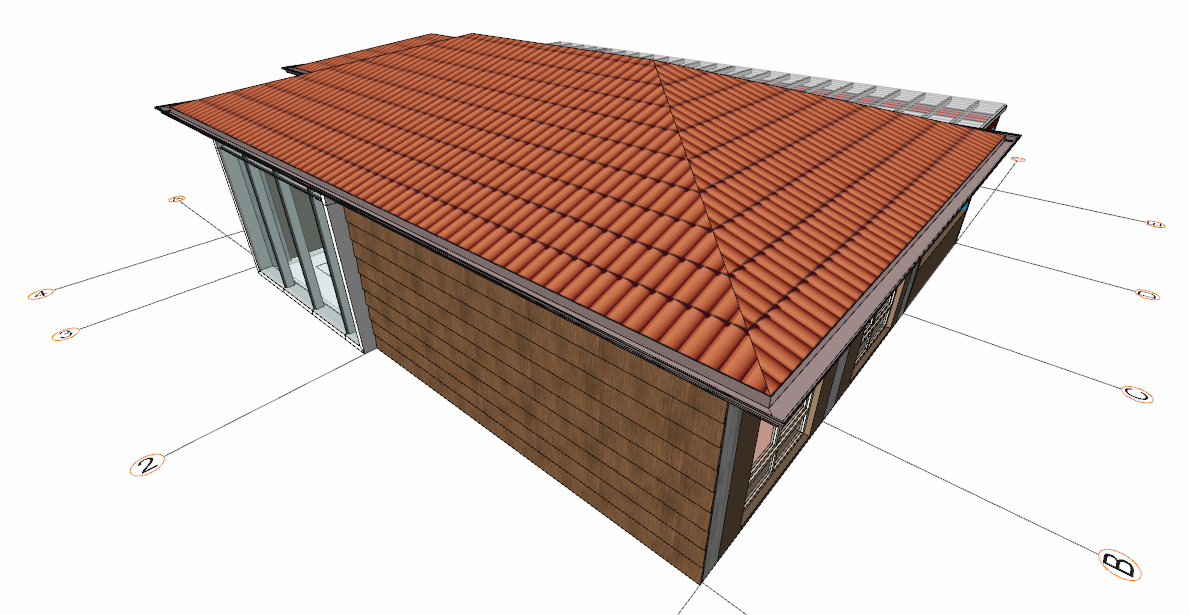

Çatı Oluğu komutuyla seçili profille, varsayılan olarak çatı kenarlarında bir obje oluşturulur.

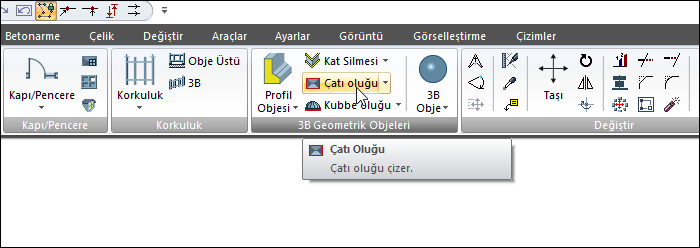

Çatı Oluğu Komutunun Yeri
Ribbon menü Cephe sekmesi 3B Geometrik Objeleri başlığı altından ulaşabilirsiniz.
Profil Objesi Toolbarı
|
İkonlar ve açıklamaları |
|---|
|
Profil objesi
Seçilen en kesitte göre sürekli formda obje çizer. |
|
Kartonpiyer
Kartonpiyer objesi çizer. |
|
Süpürgelik
Süpürgelik objesi çizer. |
|
Duvarda bordür
Duvar objesine bordür çizer. |
|
Kat silmesi
Kat silmesi objesi çizer. |
|
Çatı oluğu
Çatı objesi çevresinde oluk çizer. |
|
Kubbe oluğu
Kubbe objesi çevresinde oluk çizer. |
|
Esas tabanlı
Mahal vb. bir objenin konturuna bağlı kalarak profil objesi çizer. |
|
Profil objesi işlemleri
Profil objelerini değiştirmeye sağlayan komutların olduğu yardımcı toolbarı açar. |
|
Kesit listesi
Profil objesinin kesitinin belirlenmesi sağlayan listededir. Obje çizilirken listeden bir profil seçilir. |
|
Profiller
Projede veya diske kaydedilmiş profillerin klasörünü ekrana getirir ve profil seçimine olanak tanır. |
|
Ayarlar
Profil objesinin ayarlarını ekrana getirir. |
İşlem Adımları
-
Profil Objesi toolbarından Çatı Oluğu ikonunu tıklayın.
-
Toolbarda bulunan Esas Tabanlı modu otomatik olarak aktiftir.
-
Aynı anda Kesit kutucuğunda Çatı Oluğu objesinde kullanılacak profiller listelenir.
-
İstenirse Kesit kutucuğundan farklı bir profil seçilebilir.
-
Fareyi çatı üzerine getirin ve sol tuşu tıklayın.
-

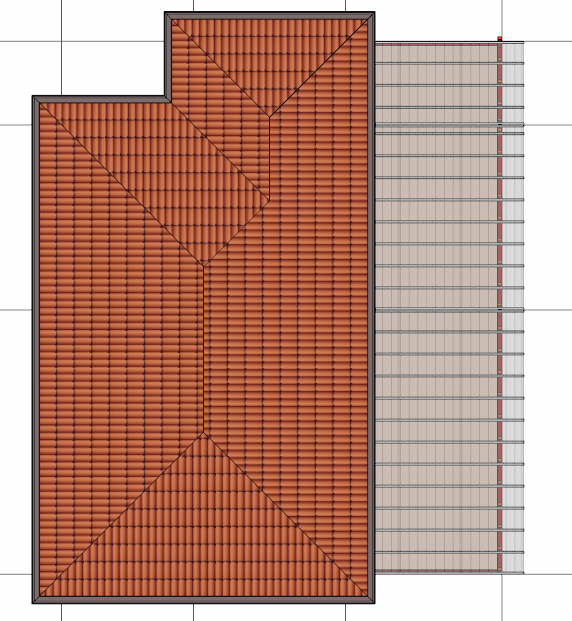

Çatı Oluğu çatının çevresinde oluşacaktır.
|
İşlem adımı |
|---|
|

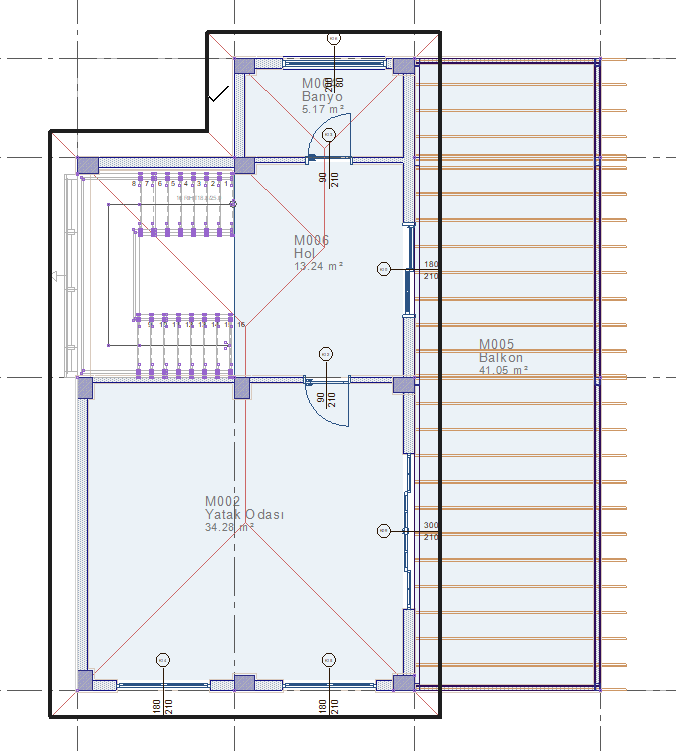

Farenin çatının üzerine getirilmesi
|
|

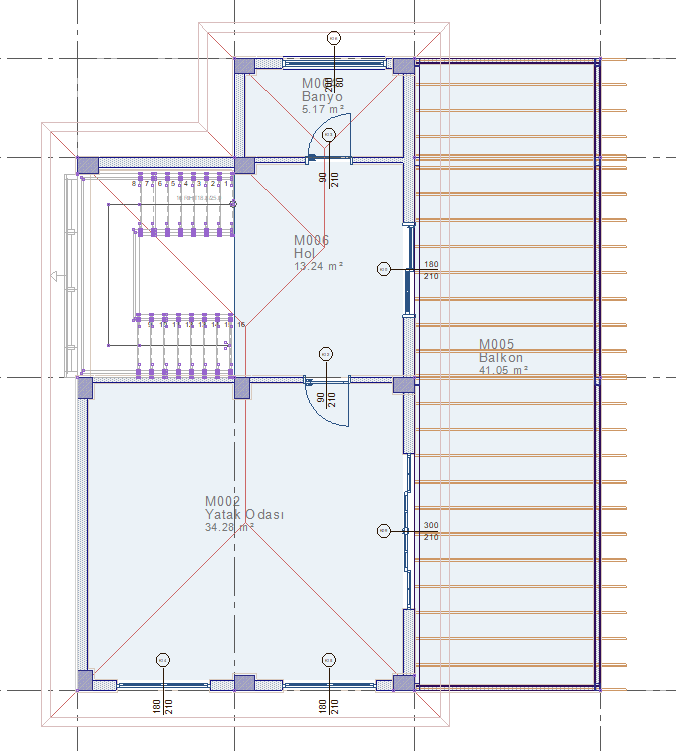

Farenin sol tuşuna tıklanarak çatı oluğunun oluşturulması
|
