Kat Silmesi komutuyla seçili profille, varsayılan olarak duvar kenarlarında bir obje oluşturulur.
Kat Silmesi Komutunun Yeri

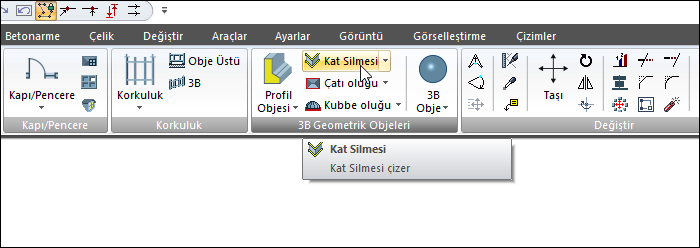

Ribbon menü Cephe sekmesi 3B Geometrik Objeleri başlığı altından ulaşabilirsiniz.
Profil Objesi Toolbarı,
|
İkonlar ve açıklamaları |
|---|
|
Profil objesi
Seçilen en kesitte göre sürekli formda obje çizer. |
|
Kartonpiyer
Kartonpiyer objesi çizer. |
|
Süpürgelik
Süpürgelik objesi çizer. |
|
Duvarda bordür
Duvar objesine bordür çizer. |
|
Kat silmesi
Kat silmesi objesi çizer. |
|
Çatı oluğu
Çatı objesi çevresinde oluk çizer. |
|
Kubbe oluğu
Kubbe objesi çevresinde oluk çizer. |
|
Serbest çizim
Profil objesini hiçbir objeye bağlı kalmadan nokta vermek suretiyle serbest çizer. |
|
Yol tabanlı
Rota objesini baz alarak profil objesi çizer. |
|
Duvar tabanlı
Profil objesini duvara bağlı olarak çizer. |
|
Katın üstüne hizala
Profil objesinin kotunu kat tavan kotuyla aynı olacak şekilde otomatik ayarlar ve objeyi o kotta çizer. |
|
Katın altına hizala
Profil objesinin kotunu kat taban kotuyla aynı olacak şekilde otomatik ayarlar ve objeyi o kotta çizer. |
|
Kat hizası serbest
Profil objesinin kotunu verilen kot kadar alır ve objeyi o kotta çizer. |
|
Profil objesi işlemleri
Profil objelerini değiştirmeye sağlayan komutların olduğu yardımcı toolbarı açar. |
|
Kesit listesi
Profil objesinin kesitinin belirlenmesi sağlayan listededir. Obje çizilirken listeden bir profil seçilir. |
|
Profiller
Projede veya diske kaydedilmiş profillerin klasörünü ekrana getirir ve profil seçimine olanak tanır. |
|
Ayarlar
Profil objesinin ayarlarını ekrana getirir. |
İşlem Adımları
-
Profil Objesi toolbarından Kat Silmesi ikonunu tıklayın.
-
Toolbarda bulunan Duvar Tabanlı ve Kat Hizasında Serbest modları otomatik olarak aktiftir.
-
İstenirse serbest çizim ve yol tabanlı çizim modlarından biri de seçilebilir.
-
Kat hizasında serbest modu seçildiği için Profil Objesi Ayarları diyaloğunda bulunan Kot değeri kat silmesinin tabandan yüksekliğini belirler.
-
Profil Objesi toolbarında bulunan Kesit kutucuğunda kat silmesi objesinde kullanılacak profiller listelenir.
-
İstenirse Kesit kutucuğundan farklı bir profil seçilebilir.
-
Kat silmesinin geçeceği duvarları tıklayın.
-
Bu arada klavyeden Boşluk tuşuna basarsanız, kat silmelerinin konumu duvarın iç veya dış tarafı baz alınacak şekilde değişir.
-

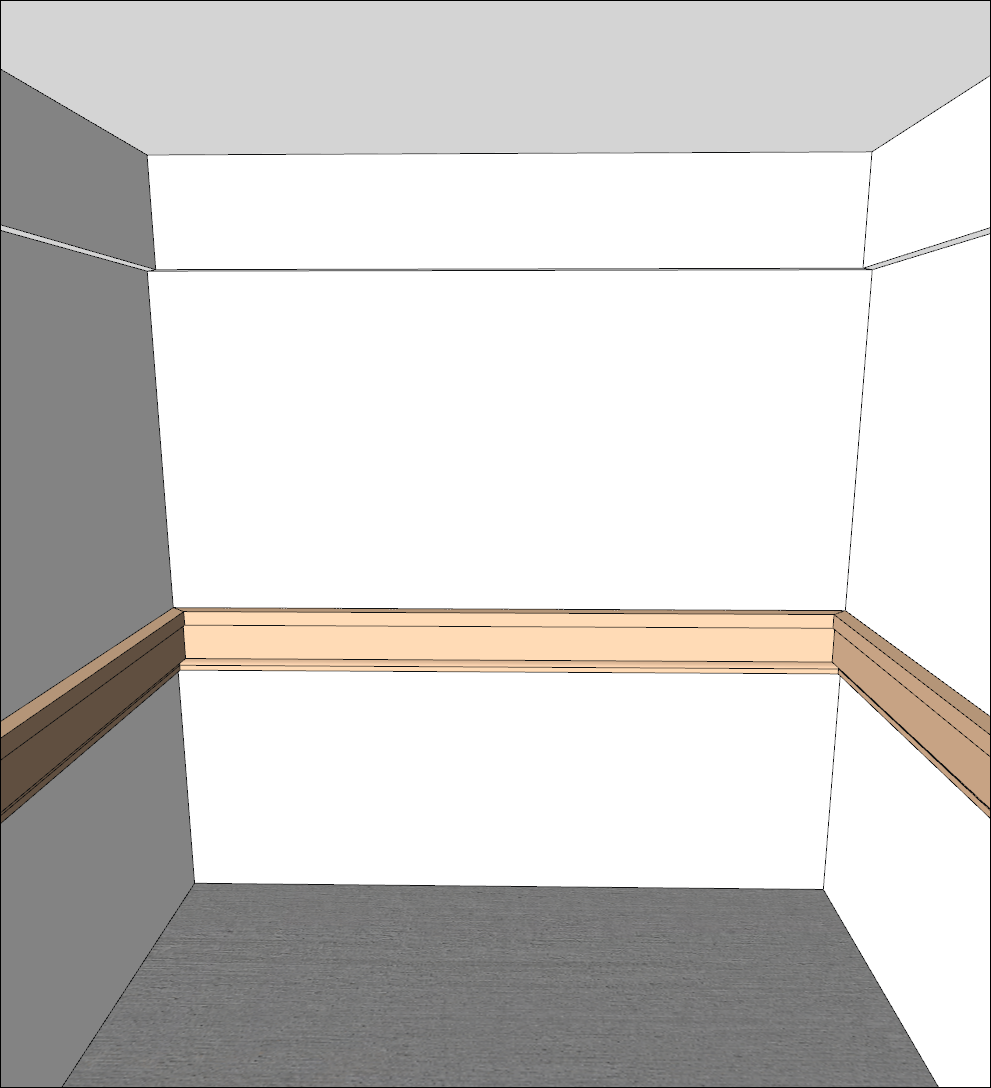

Farenin sol tuşuna basın. Kat silmesi, belirtilen duvarlarda, belirtilen kotta oluşacaktır.
|
İşlem adımı |
|---|
|

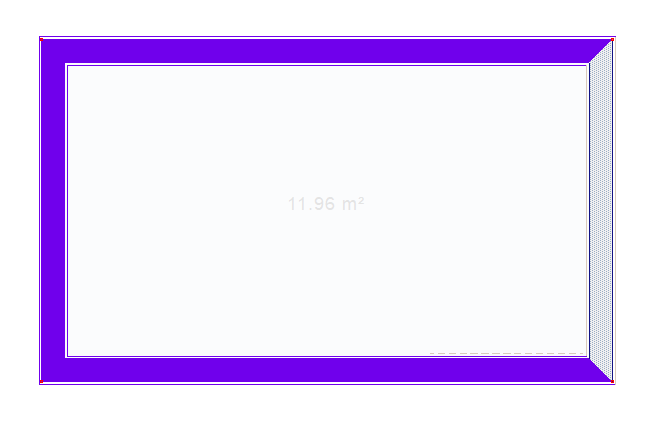

Farenin mahalin üzerine getirilmesi
|
|

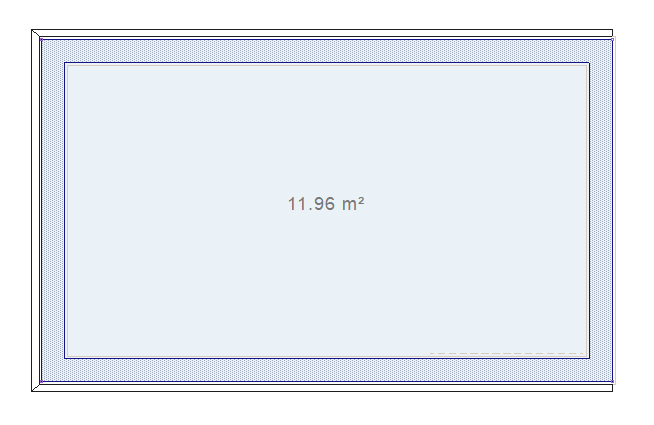

Farenin sol tuşuna tıklanarak seçim işleminin tamamlanması ve kat silmesi öngörüntüsünün oluşması
|
|

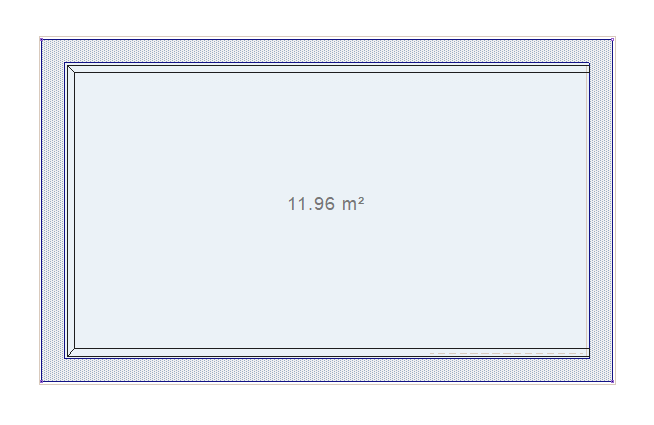

Klavyeden Boşluk tuşuna basılarak kat silmelerinin konumunun duvarın iç veya dış tarafı baz alınarak değiştirilmesi
|
|

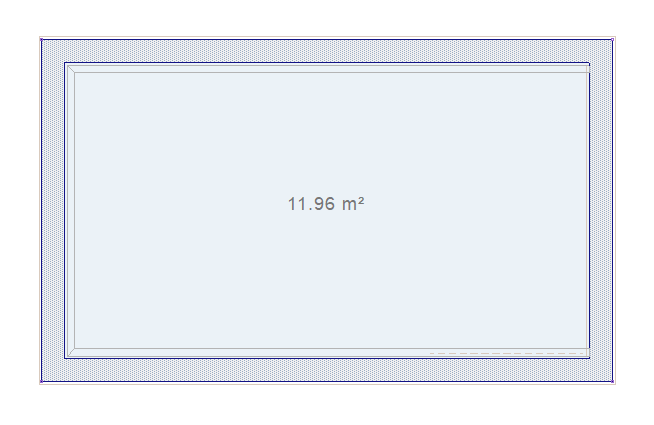

Farenin sol tuşuna tıklanarak kat silmesinin oluşturulması
|
