Kenar Parça Bitiş Açılarını Değiştir komutu verilen açıya göre profil objesinin uç kısımlarını düzenler.
Kenar Parça Bitiş Açılarını Değiştir Komutunun Yeri

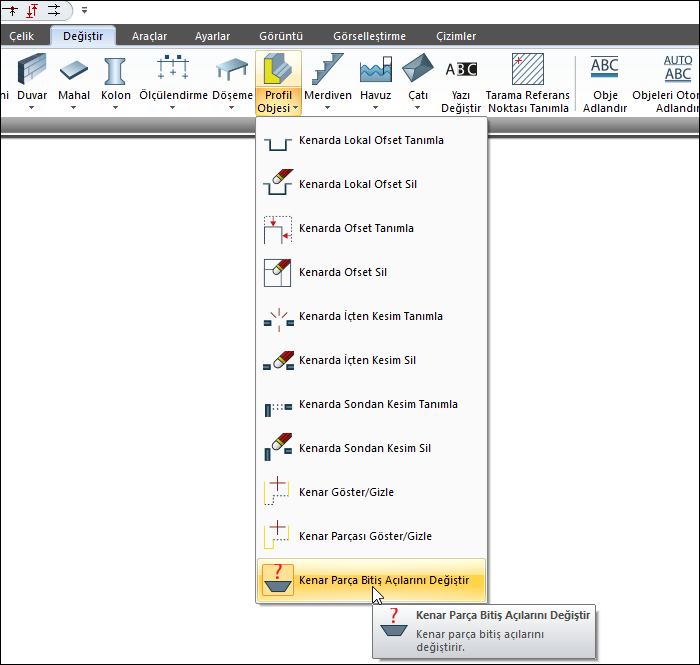

Ribbon menü Değiştir sekmesi Obje Edit başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Kenar Parça Bitiş Açılarını Değiştir ikonunu tıklayın.
-
Daha önce çizdiğiniz profil objesinde istediğiniz kenara tıklayın. Tıkladığınız noktaya yakın olan uçta işlem yapılacaktır.
-
Profil objesinin ucunda imleç açıyı belirlemenizi bekleyecektir. Aynı anda koordinat kutusunda Açı değerini verin ve Enter tuşuna basarak değeri kilitleyin.
-
Farenin sol tuşuna basın. Bitiş açısı girdiğiniz değere göre değişecektir.
|
İşlem adımı |
|---|
|

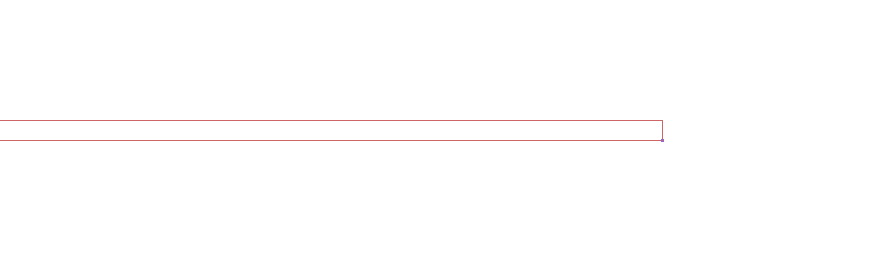

Profil objesinin ilk hali
|
|

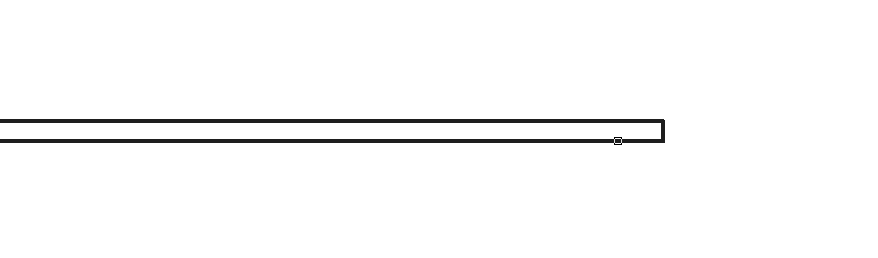

Bitiş açısı değiştirilcek kenarn seçilmesi
|
|

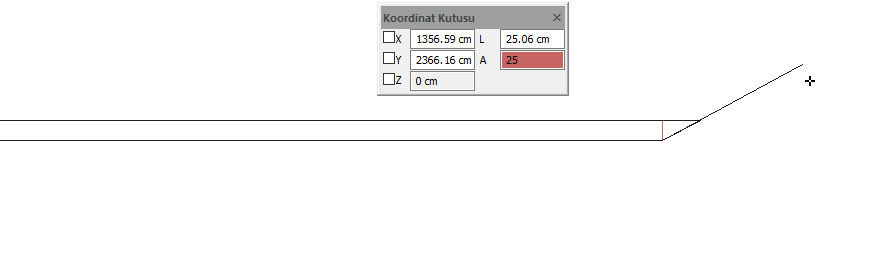

Açı değerinin girilmesi
|
|

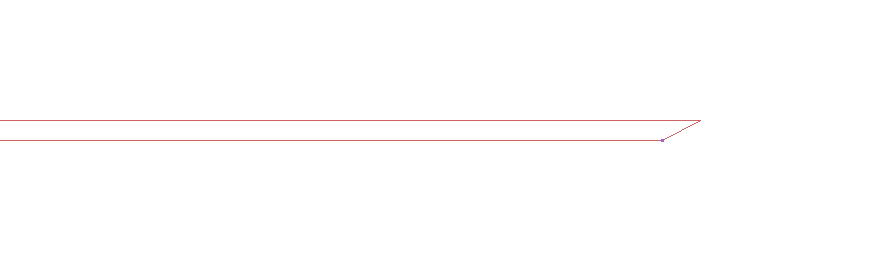

Kenar göster/gizle ile kenarın gizlenmesi
|
