Profil Objesi komutuyla seçili profille sürekli modda obje oluşturulur.

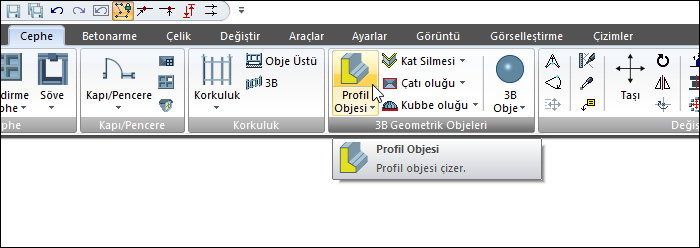

Profil Objesi Komutunun Yeri
Ribbon menü Cephe sekmesi 3B Geometrik Objeleri başlığı altından ulaşabilirsiniz.
Profil Objesi Toolbarı
|
İkonlar ve açıklamaları |
|---|
|
Profil objesi
Seçilen en kesitte göre sürekli formda obje çizer. |
|
Kartonpiyer
Kartonpiyer objesi çizer. |
|
Süpürgelik
Süpürgelik objesi çizer. |
|
Duvarda bordür
Duvar objesine bordür çizer. |
|
Kat silmesi
Kat silmesi objesi çizer. |
|
Çatı oluğu
Çatı objesi çevresinde oluk çizer. |
|
Kubbe oluğu
Kubbe objesi çevresinde oluk çizer. |
|
Serbest çizim
Profil objesini hiçbir objeye bağlı kalmadan nokta vermek suretiyle serbest çizer. |
|
Yol tabanlı
Rota objesini baz alarak profil objesi çizer. |
|
Esas tabanlı
Mahal vb. bir objenin konturuna bağlı kalarak profil objesi çizer. |
|
Duvar tabanlı
Profil objesini duvara bağlı olarak çizer. |
|
Katın üstüne hizala
Profil objesinin kotunu kat tavan kotuyla aynı olacak şekilde otomatik ayarlar ve objeyi o kotta çizer. |
|
Katın altına hizala
Profil objesinin kotunu kat taban kotuyla aynı olacak şekilde otomatik ayarlar ve objeyi o kotta çizer. |
|
Kat hizası serbest
Profil objesinin kotunu verilen kot kadar alır ve objeyi o kotta çizer. |
|
Profil objesi işlemleri
Profil objelerini değiştirmeye sağlayan komutların olduğu yardımcı toolbarı açar. |
|
Kesit listesi
Profil objesinin kesitinin belirlenmesi sağlayan listededir. Obje çizilirken listeden bir profil seçilir. |
|
Profiller
Projede veya diske kaydedilmiş profillerin klasörünü ekrana getirir ve profil seçimine olanak tanır. |
|
Ayarlar
Profil objesinin ayarlarını ekrana getirir. |
İşlem Adımları
-
Profil Objesi toolbarından Profil Objesi ikonunu tıklayın.
-
Profil objesi için toolbarda bulunan Serbest Çizim modu otomatik olarak aktiftir.
-
Bu modda profil objesi çizmek için sırasıyla 1. 2. ve ardı ardına gelen noktaları tıklayın.
-
Komutu bitirmek için farenin sağ tuşuna basın.
|
İşlem adımı |
|---|
|

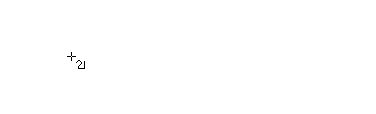

Farenin sol tuşu tıklanarak birinci noktanın belirlenmesi
|
|

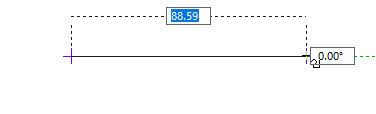

İkinci noktanın belirlenmesi
|
|

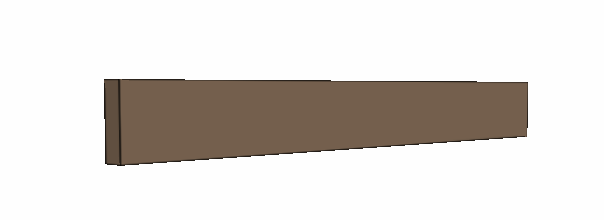

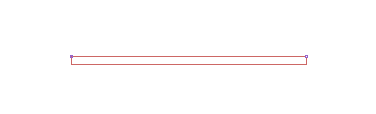

Profil objesinin oluşması
|
