Merdiven Parametreleri Bölümü

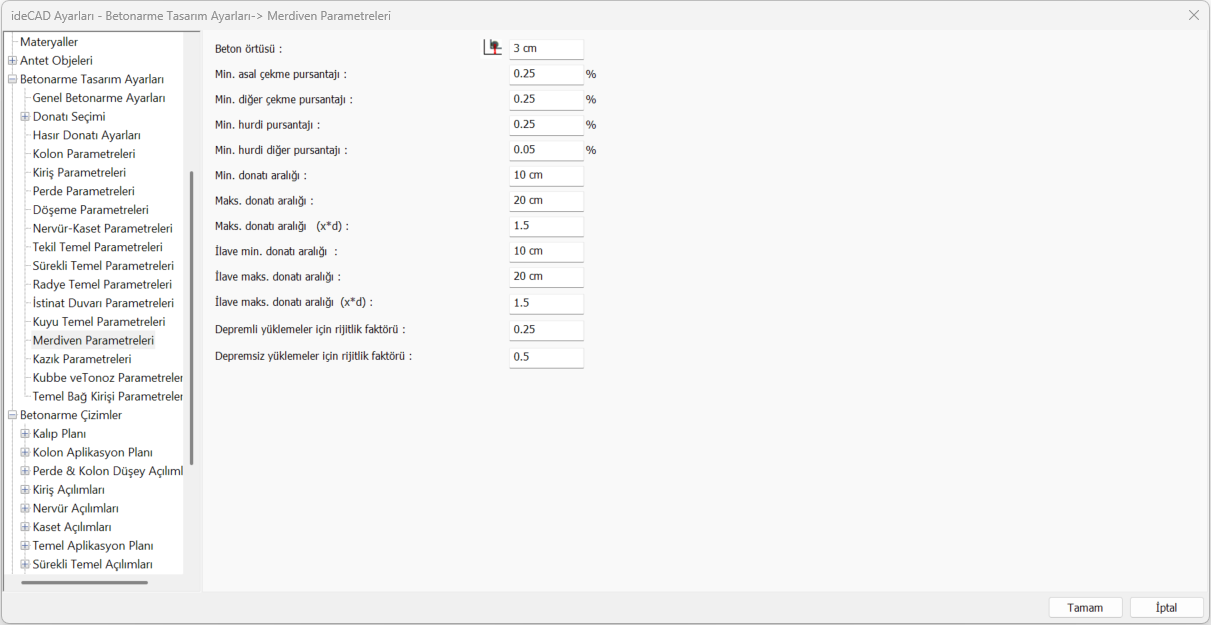

Merdiven Parametreleri ile Betonarme Merdiven Tasarımında kullanılan tasarım parametreleri belirlenir. Paspayı, maksimum ve minimum donatı aralığı, asal ve diğer yön için minimum çekme donatısı oranı vb. parametreler merdiven parametreleri penceresinden belirlenir.
Özellikler |
|---|
Beton örtüsü  Donatının ağırlık merkezinden betonun dış yüzüne olan mesafesidir. |
Min. asal çekme pursantajı  Çift doğrultuda çalışan plaklarda, plağın kısa kenar doğrultusundaki çekme pursantajıdır. |
Min. diğer çekme pursantajı  Çift doğrultuda çalışan plaklarda, plağın uzun kenar doğrultusundaki çekme pursantajıdır. |
Min. hurdi pursantajı  Uzun kenarı kısa kenarından 2 kat daha fazla olan plaklarda (Luzun/Lkısa≥2), kısa kenar doğrultusundaki çekme pursantajıdır. |
Min. hurdi diğer pursantajı  Uzun kenarı kısa kenarından 2 kat daha fazla olan plaklarda (Luzun/Lkısa≥2), uzun kenar doğrultusundaki çekme pursantajıdır. |
Min. donatı aralığı  Donatı seçilirken, bu parametre dikkate alınır. İki donatı arasındaki mesafe minimum donatı aralığından az kalırsa donatı çapı arttırılır. |
Maks. donatı aralığı  İki donatı arasındaki mesafe bu parametrede yazılan değerden fazla olamaz. Maksimum donatı aralığı x*d parametresiyle birlikte kullanılır. |
Maks. donatı aralığı x*d  Bu parametrenin varsayılan değeri 1.5 ‘ dir. Bu parametrede yazılan değer ile plak kalınlığı çarpılır. Bulunan değer maksimum donatı aralığıdır ve iki donatı arasındaki mesafe bu parametreden hesaplanan değerden fazla olamaz. |
İlave min. donatı aralığı  İlave donatıların arasındaki minimum mesafeyi sınırlayan parametredir. İlave donatı seçilirken, bu parametre dikkate alınır. İki ilave donatı arasındaki mesafe minimum donatı aralığından az kalırsa donatı çapı arttırılır. |
İlave maks. donatı aralığı  İlave donatı arasındaki mesafeyi sınırlayan parametredir. İki ilave donatı arasındaki mesafe burada yazılan değerden fazla seçilmez. Maksimum donatı aralığı x*d parametresiyle karşılaştırılır ve küçük olan kullanılır. |
İlave min. donatı aralığı x*d  İlave donatıların arasındaki maksimum mesafeyi sınırlayan parametredir. Bu parametrede yazılan değer ile plak kalınlığı çapılır. Bulunan değer maksimum donatı aralığıdır ve iki donatı arasındaki mesafe bu parametreden hesaplanan değerden fazla seçilmez. |
Depremli yüklemeler için rijitlik faktörü
Döşemelerde depremli yüklemeler için rijitlik faktörünü belirleyen parametredir. |
Depremsiz yüklemer için rijitlik faktörü  Döşemelerde depremli yüklemeler için rijitlik faktörünü belirleyen parametredir. |
