ideCAD’de aks sınırı kontur çizgilerine göre tanımlanır. Çizim alanında köşe noktaları verilerek belirlenecek yeni kontur çizgileri ile, aks sınırları otomatik olarak değiştirilir.

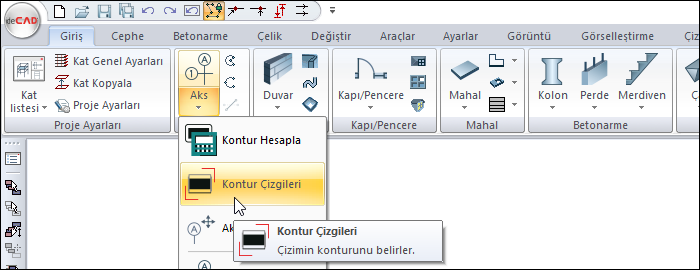

Kontur Çizgileri Komutun Yeri
Ribbon menü Giriş sekmesi Aks başlığı altından ulaşabilirsiniz.
İşlem Adımları
-
Kontur Çizgileri ikonunu tıklayın.
-
Çizim alanında köşe noktalarını sol tuş ile tıklayarak belirleyin.
-
Poligonu kapatın (Birinci noktayı tekrar tıkladığınızda poligon kapanacaktır).
-
Kontur çizgisi tanımlanacaktır.
|
İşlem adımı |
|---|
|
Mevcut kontur çizgileri
|
|

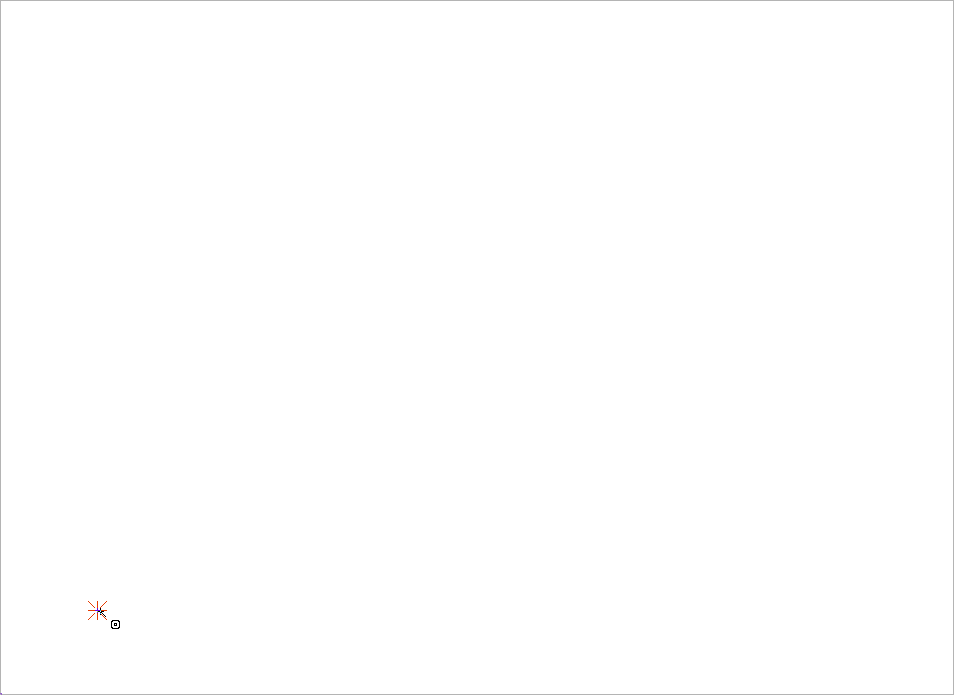

Yeni kontur çizgilerinin birinci noktasının oluşturulması
|
|

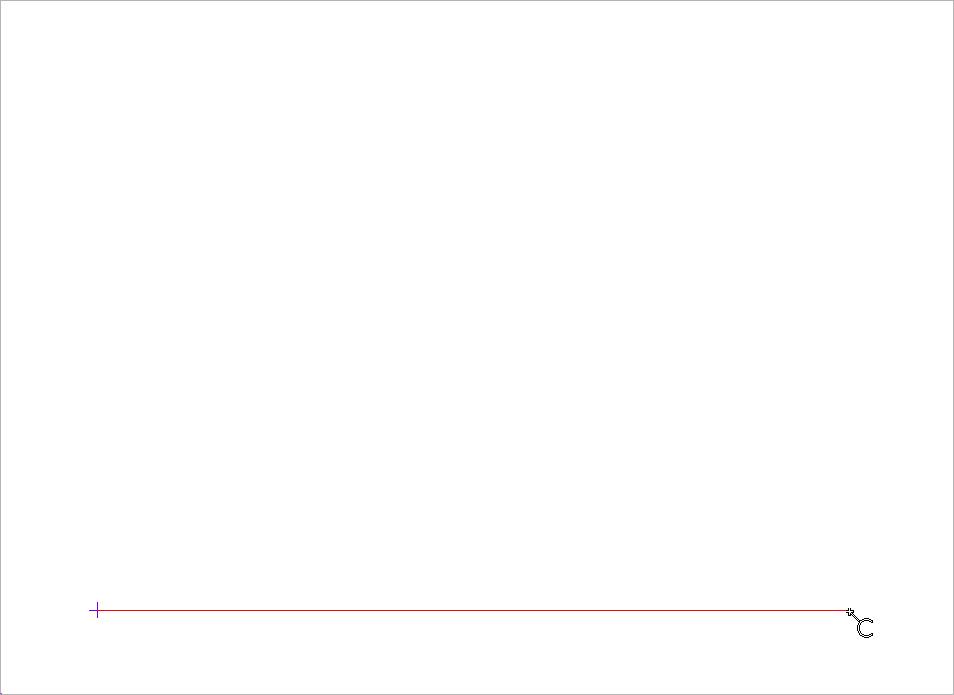

Yeni kontur çizgilerinin ikinci noktasının oluşturulması
|
|

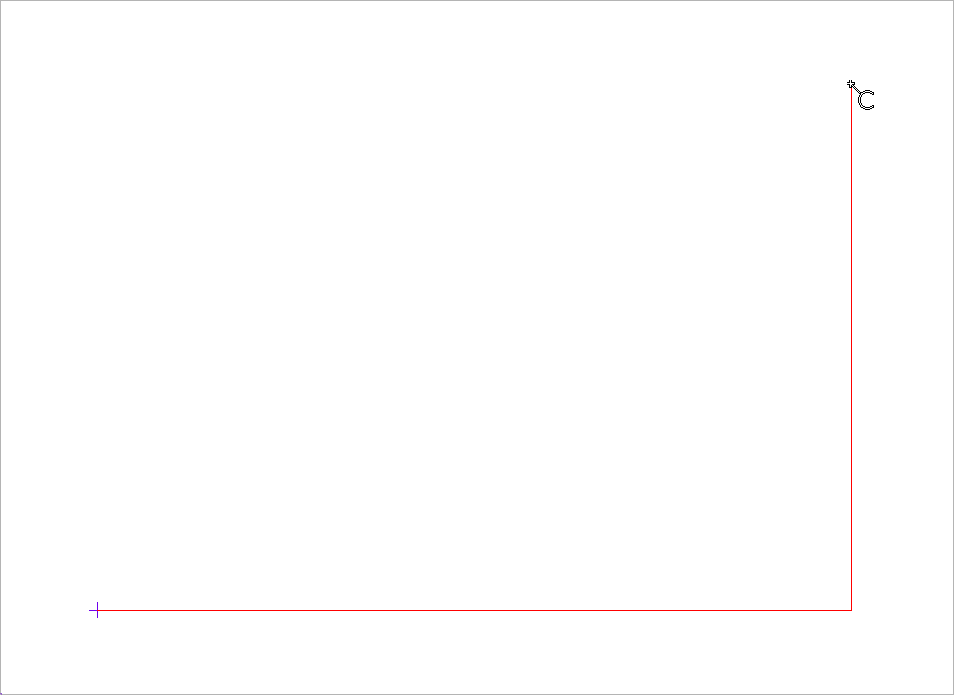

Yeni kontur çizgilerinin üçüncü noktasının oluşturulması
|
|

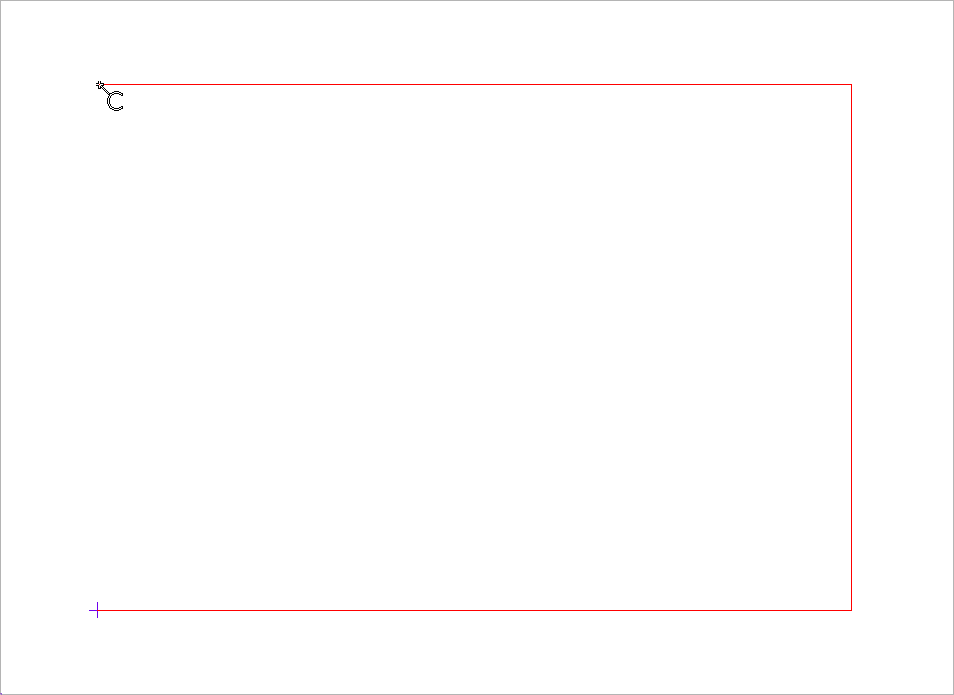

Yeni kontur çizgilerinin dördüncü noktasının oluşturulması
|
|

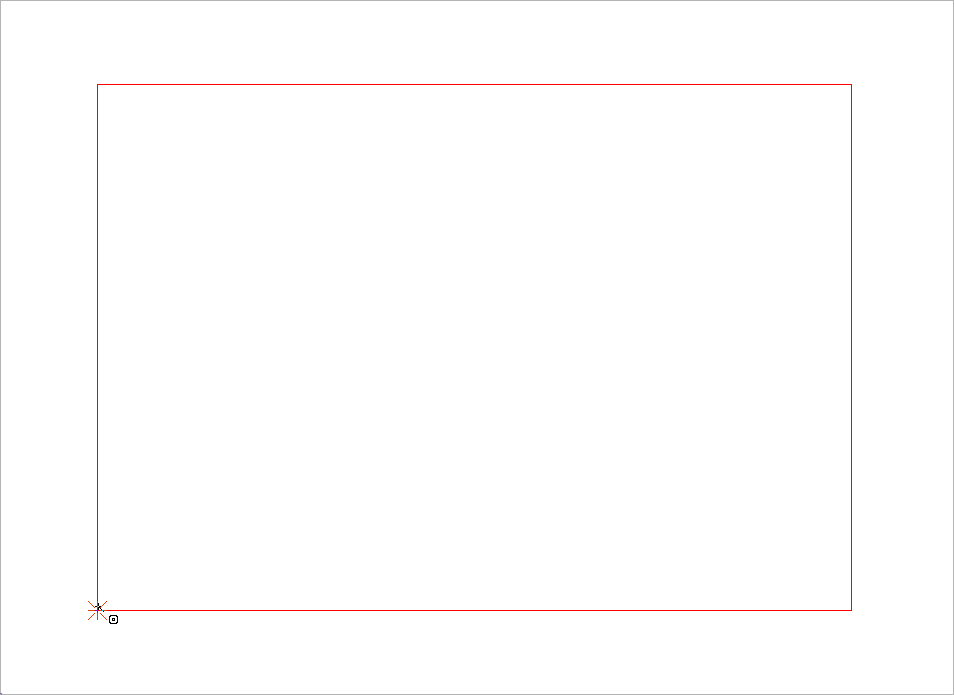

Yeni kontur çizgilerinin ilk noktasına tıklanarak kapatılması
|
|
Mevcut kontur çizgilerinin silinmesi ve yeni kontur çizgilerinin oluşması
|
