Antet Objeleri Sekmesi

Projenin ölçülendirilmesi için dış, iç, serbest ve kot ölçülendirme gibi birçok ölçülendirme komutu tasarlanmıştır. Ölçülendirmelerin gösterim şekilleri, büyüklükleri, renk gibi özellikleri ölçülendirme ayarları diyaloglarından değiştirilir.

Serbest Ölçülendirme Ayarları


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının objelerden uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Mesafeler Bölümü

Hat öteleme


Ölçülendirme hatları birbirine olan uzaklığı belirlenir.

Ölçü çizgilerinde çapraz ayraçların büyüklüğü girilir.

Ölçü çizgisinin üst ayraç büyüklüğü girilir.

Ölçü çizgisinin alt ayraç büyüklüğü girilir.

Ölçü çizgisinin sol ve sağ uç referans noktalarından sonra ne kadar devam edeceği girilir.

Ölçü çizgisinin alt ayracının referans olarak aldığı eğimli objelerden uzaklığı girilir.

Ölçü tipi


Ölçülendirme çizgilerinin gösterim tipi seçilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü ayraçlarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçek değeri


Ölçülendirme hattı üzerinde yazan gerçek uzunluk değerleri, burada yazılan değerle çarpılır ve çarpım sonucunda bulunan değer ölçü değeri olarak kullanılır. Örneğin, ölçülendirme hattı değerleri 120, 200, 350 olsun. Ölçek değerine 2 yazılırsa, 120, 200, 250 uzunlukları, ölçülendirme hattında, 240, 400, 700 şeklinde yazılacaktır.

Ayraç tipi


Ölçülendirmede kullanılabilecek iki ayıraç tipinden biri seçilir.

Ölçülendirme Çizgileri Bölümü

Toplam


Tüm hatların toplam uzunluğunu verir.

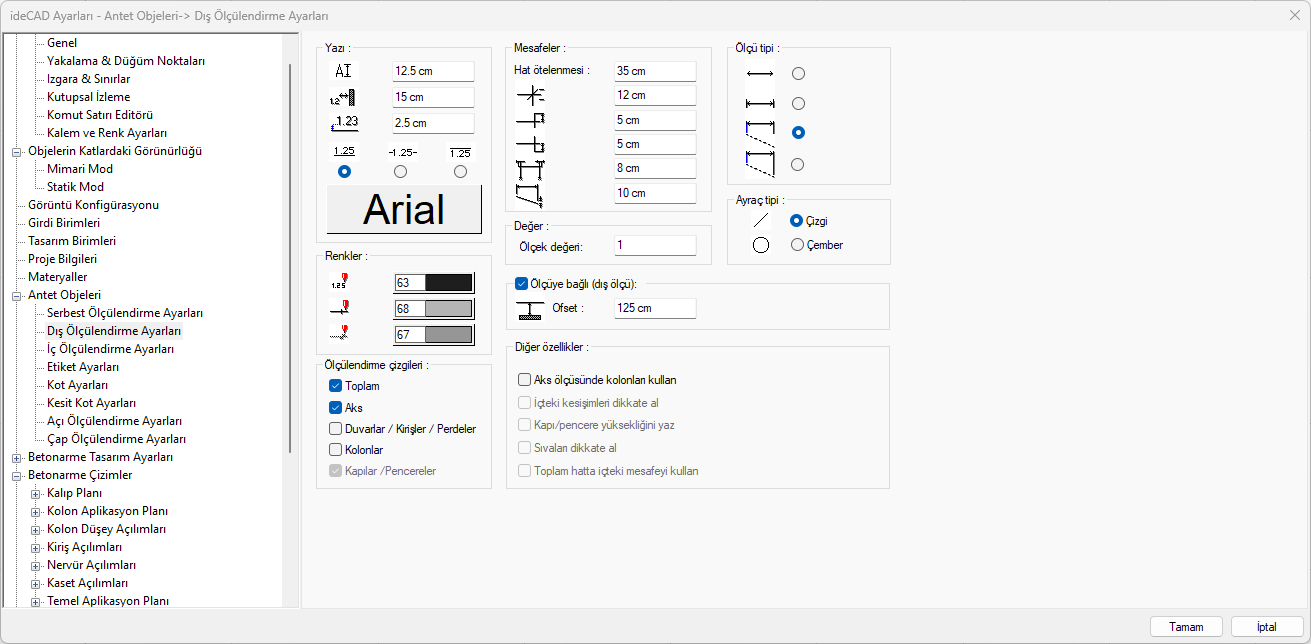

Dış Ölçülendirme Ayarları


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının objelerden uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Mesafeler Bölümü

Hat öteleme


Ölçülendirme hatları birbirine olan uzaklığı belirlenir.

Ölçü çizgilerinde çapraz ayraçların büyüklüğü girilir.

Ölçü çizgisinin üst ayraç büyüklüğü girilir.

Ölçü çizgisinin alt ayraç büyüklüğü girilir.

Ölçü çizgisinin sol ve sağ uç referans noktalarından sonra ne kadar devam edeceği girilir.

Ölçü çizgisinin alt ayracının referans olarak aldığı eğimli objelerden uzaklığı girilir.

Ölçü tipi


Ölçülendirme çizgilerinin gösterim tipi seçilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü ayraçlarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçek değeri


Ölçülendirme hattı üzerinde yazan gerçek uzunluk değerleri, burada yazılan değerle çarpılır ve çarpım sonucunda bulunan değer ölçü değeri olarak kullanılır. Örneğin, ölçülendirme hattı değerleri 120, 200, 350 olsun. Ölçek değerine 2 yazılırsa, 120, 200, 250 uzunlukları, ölçülendirme hattında, 240, 400, 700 şeklinde yazılacaktır.

Ofset


“Objeye bağlı” seçeneği işaretlenirse, ölçülendirme hattı seçilen objelerden girilen ofset mesafesi değeri kadar mesafeye çizilir. Kutucuk işaretlenmezse, ölçülendirme çizim alanında fare ile iki nokta tıklamak suretiyle belirlenen hat üzerine çizilir.

Ayraç tipi


Ölçülendirmede kullanılabilecek iki ayıraç tipinden biri seçilir.

Ölçülendirme Çizgileri Bölümü

Toplam


Tüm hatların toplam uzunluğunu verir.

Aks


Ölçülendirme hattı üzerine denk gelen aksların ölçülerini verir.

Duvarlar/Kirişler/Perdeler


Seçilen hattaki her duvar/kiriş/perde parçasının uzunluklarını gösterir.

Kolonlar


Dış ölçülendirme hattında seçilen kolonların uzunluklarını gösterir

Kapılar/Pencereler


Seçilen hatta, duvarlar üzerine yerleştirilmiş kapı/pencerelerin orta noktaları arasındaki mesafeleri gösterir.

Diğer Özellikler Bölümü

Aks ölçüsünde kolonları kullan


Dış ölçülendirmede, aksların ölçülendirdiği hatta ayrıca kolonlar da ölçülendirilir.

İçteki kesişimleri dikkate al


Dış ölçülendirmede, duvar/kiriş/perdelerin ölçülendirildiği hatta duvar üzerinde bulunan duvar-duvar, perde üzerinde bulunan perde-perde veya perde-kiriş, kiriş üzerinde bulunan kiriş-kiriş veya perde-perde kesişimleri de ayrıca gösterilir.

Kapı/pencere yüksekliğini yaz


Ölçülendirme hattında kapı/pencere genişliği ölçü değerinin üzerinde, kapı/pencere yükseklik değerini de yazar.

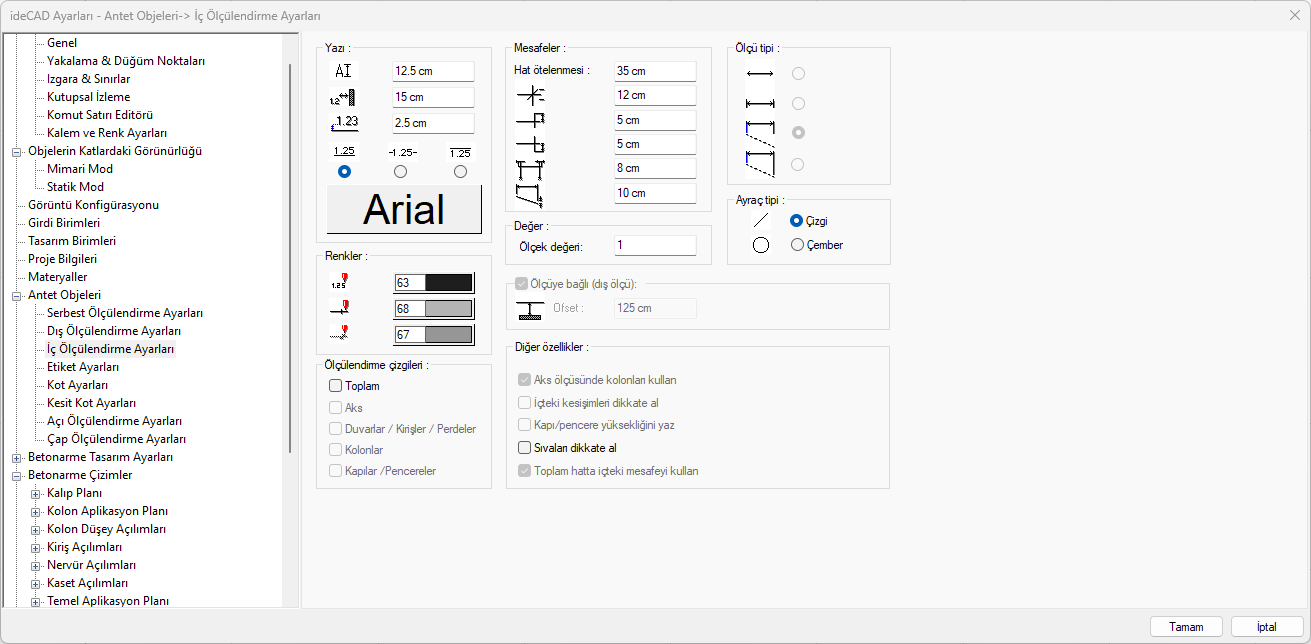

İç Ölçülendirme Ayarları


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının objelerden uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Mesafeler Bölümü

Hat öteleme


Ölçülendirme hatları birbirine olan uzaklığı belirlenir.

Ölçü çizgilerinde çapraz ayraçların büyüklüğü girilir.

Ölçü çizgisinin üst ayraç büyüklüğü girilir.

Ölçü çizgisinin alt ayraç büyüklüğü girilir.

Ölçü çizgisinin sol ve sağ uç referans noktalarından sonra ne kadar devam edeceği girilir.

Ölçü çizgisinin alt ayracının referans olarak aldığı eğimli objelerden uzaklığı girilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü ayraçlarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçek değeri


Ölçülendirme hattı üzerinde yazan gerçek uzunluk değerleri, burada yazılan değerle çarpılır ve çarpım sonucunda bulunan değer ölçü değeri olarak kullanılır. Örneğin, ölçülendirme hattı değerleri 120, 200, 350 olsun. Ölçek değerine 2 yazılırsa, 120, 200, 250 uzunlukları, ölçülendirme hattında, 240, 400, 700 şeklinde yazılacaktır.

Ayraç tipi


Ölçülendirmede kullanılabilecek iki ayıraç tipinden biri seçilir.

Ölçülendirme çizgileri - Toplam


Tüm hatların toplam uzunluğunu verir.

Diğer Özellikler Bölümü

Kapı/pencere yüksekliğini yaz


Ölçülendirme hattında kapı/pencere genişliği ölçü değerinin üzerinde, kapı/pencere yükseklik değerini de yazar.

Sıvaları dikkate al


Duvarı, iç ölçü çizgisinde, duvar sıvasından duvar sıvasına kadar genişlik alarak gösterir. İşaretlenmezse duvar, duvar genişliği kadar ölçülendirir.

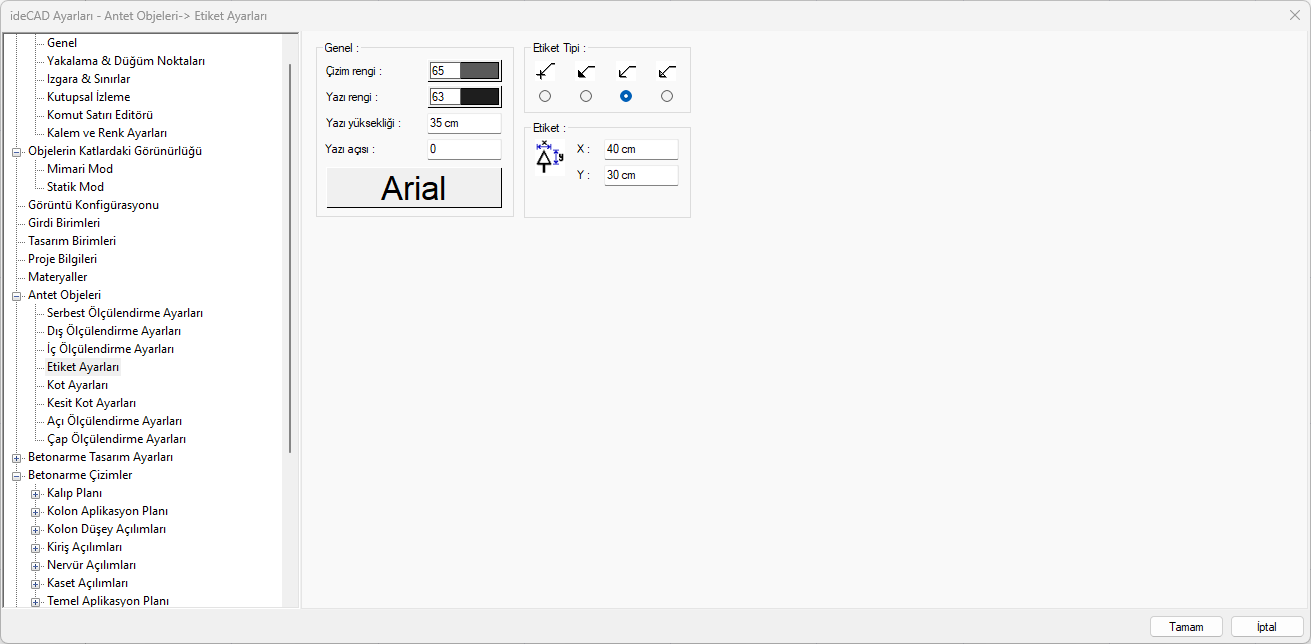

Etiket Ayarları


Özellikler

Çizim rengi


 Etiket çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı rengi


Etiket yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı yüksekliği


Etiket yazı yüksekliği girilir.

Yazı açısı


Etiket yazı açısı girilir.

Yazı tipi


Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Etiket çizgisi ucu


Etiket çizgi ucu için verilen 4 gösterim tipinden biri seçilir.

Etiket


X ve Y kutularına değerler girilerek etiket çizgi ucu boyutları belirlenir.

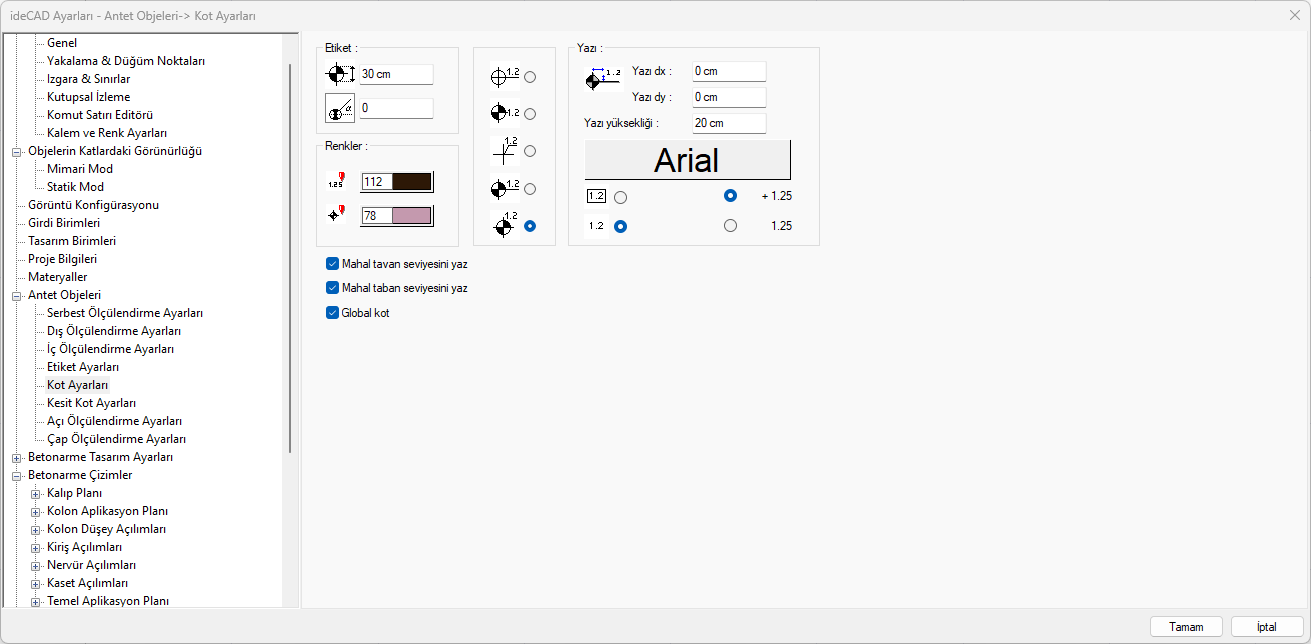

Kot Ayarları


Özellikler

Etiket Bölümü

Kot simgesinin büyüklüğü girilir.

Kot simgesinin açısı girilir. Girilen değere göre simge dönecektir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot simgesinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot ölçülendirme için verilen 5 gösterim tipinden biri seçilir.

Yazı Bölümü

Yazı dx ve Yazı dx ve Yazı dy kutularına girilen değerler girilerek yazının etikete göre yeri ayarlanır.

Kot yazısının yüksekliği ayarlanır.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Kot yazıları için verilen 4 gösterim tipinden biri seçilir.

Mahal yüksekliği kot yüksekliği olarak gösterilir.

Kot mahal üzerine yerleştirildiğinde, kot değeri, mahal yüksekiği ile mahal kotu toplananarak gösterilir.

Kot ölçülendirme değeri yapı tabanına göre verilir. İşaretlenmezse değer, kat tabanına göre verilir.

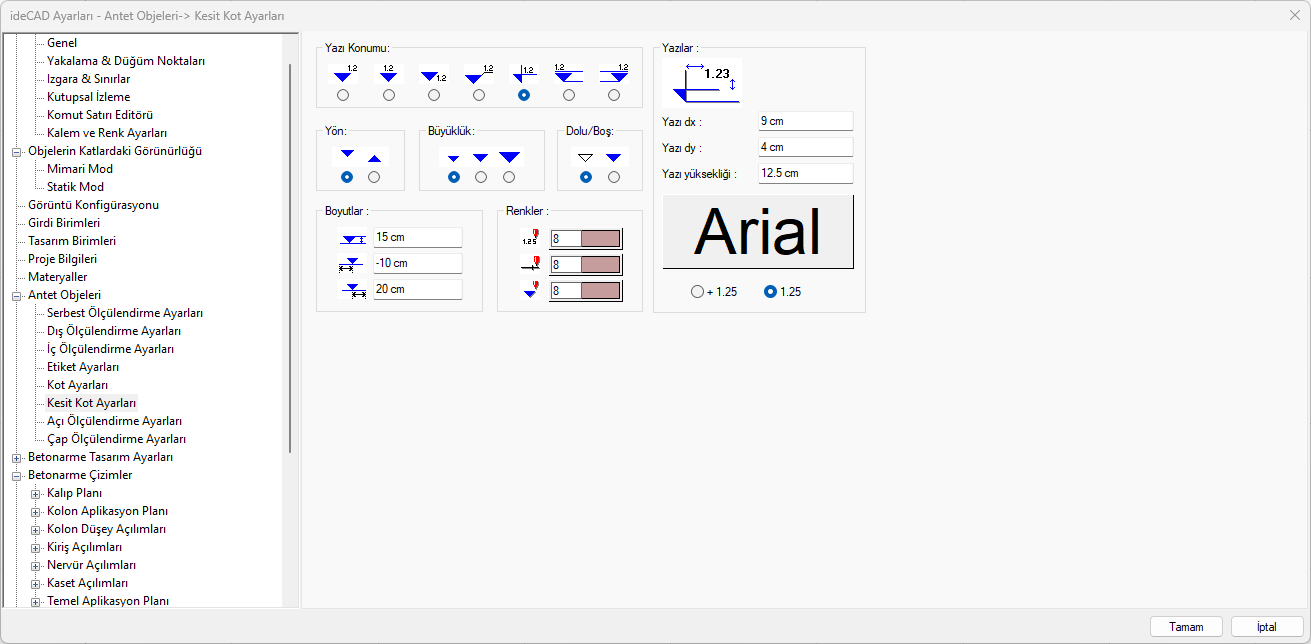

Kesit Kot Ayarları


Özellikler

Yazı konumu


Kot yazsının simgeye göre konumu seçilir.

Yön


Kot okunun yönü seçilir.

Büyüklük


Kot okunun büyülüğü seçilir.

Dolu/Boş


Kot okunun gösterim tipi seçilir.

Yazılar bölümü

Yazı dx/yazı dy


Yazı dx ve Yazı dx ve Yazı dy kutularına girilen değerler girilerek yazının kot simgesine göre yeri ayarlanır.

Yazı yüksekliği


Kot yazısının yüksekliği girilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Kot yazıları için verilen 2 gösterim tipinden biri seçilir.

Boyutlar Bölümü

Kot okunun yüksekliği girilir.

Kot simgesinde sol tarafında yer alan çizgi uzunluğu girilir.

Kot simgesinde sağ tarafında yer alan çizgi uzunluğu girilir.

Renkler bölümü

Kot yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Kot okunun rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

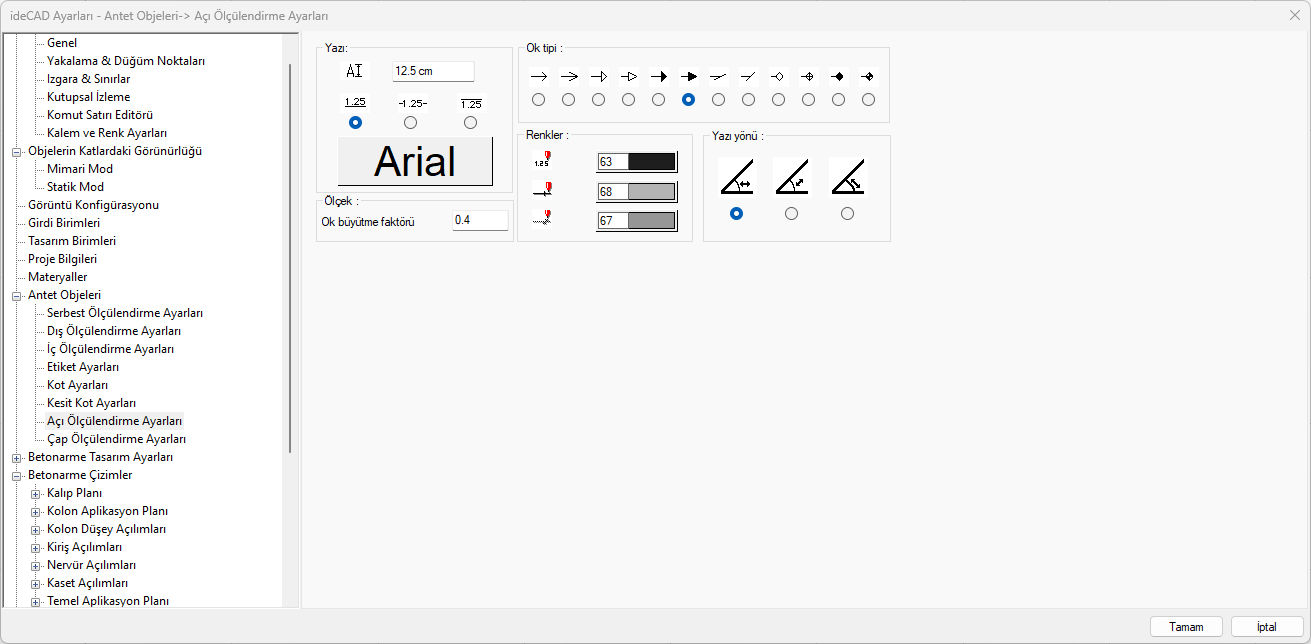

Açı Ölçülendirme Ayarları


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Ok büyütme faktörü


Ölçülendirme okunun büyüklüğünü belirleyen çarpan verilir.

Ok tipi


 Açı ölçülendirme oku için verilen 12 gösterim tipinden biri seçilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü oklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Yazı yönü


Ölçülendirme yazısının konumu ayarlanır.

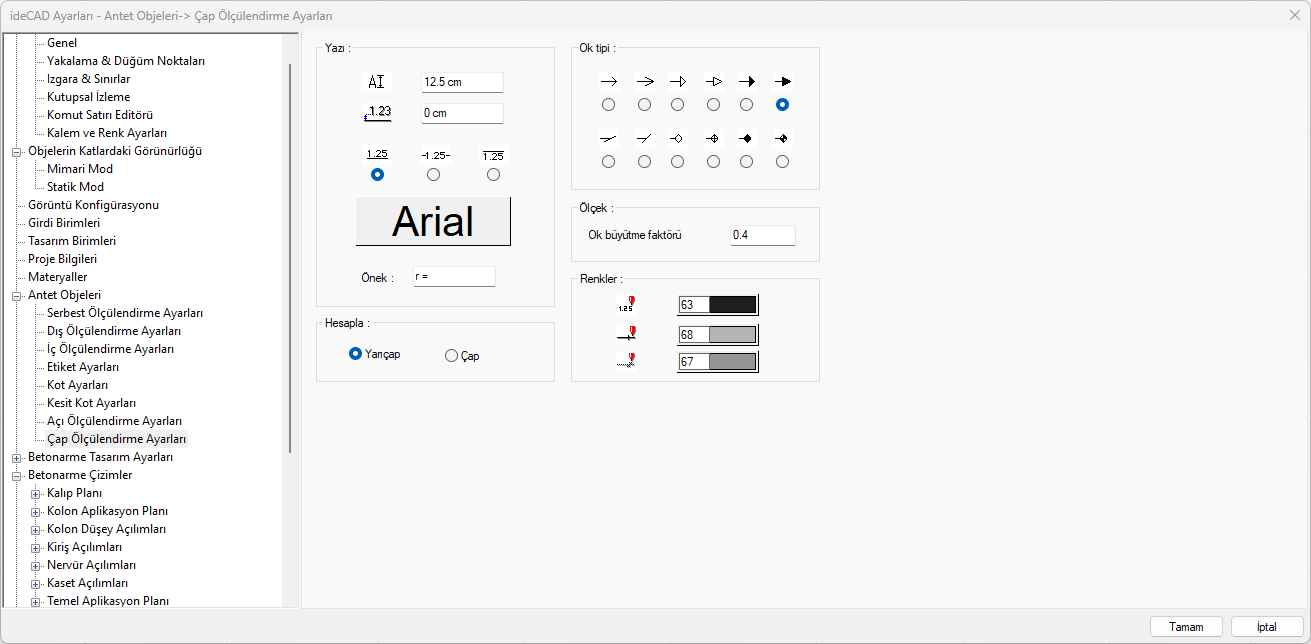

Çap Ölçülendirme Ayarları


Özellikler

Yazı Bölümü

Ölçülerin yazı yüksekliği girilir.

Ölçü yazılarının ölçü çizgisine uzaklığı girilir.

Ölçü yazılarının ölçü çizgisine göre konumu seçilir.

Buton tıklandığında “Yazı Tipi Ayarları” diyaloğu ekrana gelir. Buradan bilgi yazısının yazı tipi ayarlanabilir.

Önek


Çap ölçülendirmede kullanılacak isimlendirmeyi belirler.

Hesapla


Çap ölçülendirmenin yarıçapa göre mi yoksa çapa göre mi yapılacağı belirlenir.

Ok tipi


Çap ölçülendirme oku için verilen 12 gösterim tipinden biri seçilir.

Ok büyütme faktörü


Ölçülendirme okunun büyüklüğünü belirleyen çarpan verilir.

Renkler Bölümü

Ölçü yazılarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü çizgilerinin rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.

Ölçü oklarının rengini ayarlar. Renk kutucuğu tıklandığında açılan pencereden uygun renk seçilir.
