Genel Ayarlar Sekmesi
General ayarlar sekmesinde düğüm noktası atlama faktörü, kalem ve renk ayarlar, ızgara çizgi ayarları, çizim sınırları gibi genel durumuna ait özellikler ayarlanır. Genel, çizim, yakalama & düğüm noktaları ızgara & sınırlar, kutupsal izleme, komut satırı editörü, kalem ve renk ayarları sekmelerinden birçok ayara ulaşılır.
![](../__attachments/2358313138/image-20231020-123908.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)

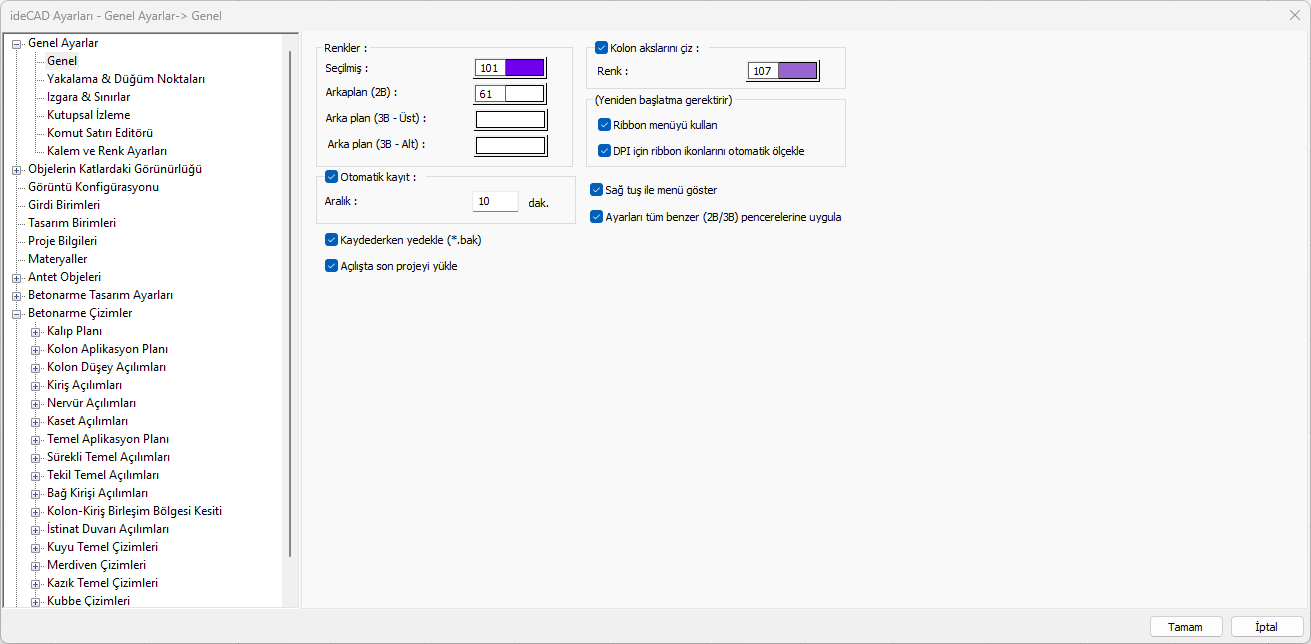

Genel
![](../__attachments/2358313138/image-20231020-123908.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Seçilmiş ![]() Seçilmiş objelerin üzerinde, seçildiğini göstermek amacıyla izler oluşturulur. Bu seçenekte, bu izlerin rengi ayarlanır. Hangi renk ayarlandıysa, obje seçildiğinde, o renge bürünür. |
Arka plan (2B) ![]()
2 boyutlu çalışma sayfasının rengi ayarlanır. |
Arka plan (3B- Üst) ![]() 3 boyutlu çalışma sayfasının üst tarafının görüntü rengi ayarlanır. |
Arka plan (3B- Alt) ![]() 3 boyutlu çalışma sayfasının alt tarafının görüntü rengi ayarlanır. |
Otomatik kayıt ![]() Otomatik kayıt seçeneği işaretlenerek belirtilen aralıkta, projenin otomatik yedeği alınır. Projenin yedekleri, çalışma sırasında ana dosyanın yer aldığı klasöre otomatik olarak kaydedilecektir. |
Kaydederken yedekle (*.bak) ![]() Seçeneği aktif hale getirerek, projeyi kayıt işlemi sırasında projenin bir önceki halinin bak uzantılı bir kopyası oluşturulur. |
Açılışta son projeyi yükle ![]() İşaretlenirse, son çalışılan proje, program açıldığında otomatik olarak yüklenir. |

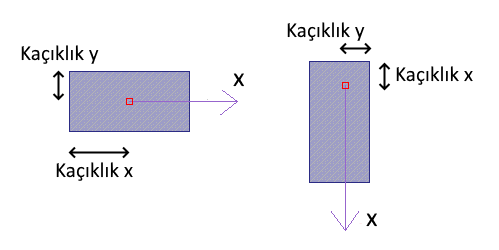

Kolon akslarını çiz ![]() Kolonun çizim yönünü gösteren okun rengi ayarlanır. Seçenek işaretlenirse, bu hat planda gösterilir. Okun gösterdiği yön kolonun lokal X eksenidir ve kaçıklıkları pozitif yönüdür. ![]() |
Ribbon menüyü kullan ![]() İşaretlenirse ribbon menü düzeni ile işaret kaldırılırsa klasik menü düzeni ile çalışır. Seçenek değiştirildikten sora seçimin kullanılabilmesi için programdan çıkıp tekrar çalıştırmanız gerekmektedir. |
DPI için ribbon ikonlarını otomatik ölçekle ![]() Bilgisayar ekranınızın çözünürlüğüne göre programın ribbon menü ikon büyüklüklerini otomatik ayarlamasını sağlar. Yüksek çözünürlüğe sahip ekranlarda ikonların küçük görünme sorununu gidermeye yardımcı olur. |
Sağ tuş ile menü göster ![]() Bu seçenek işaretli ise sağ menü, farenin sağ tuşuna basıldığı zaman açılır. Fare herhangi bir objenin üzerine getirilerek farenin sağ tuşu tıklandığında obje ile ilgili, en çok kullanılan komutların listesi açılacaktır. Seçenek işaretli değilse, farenin sağ tuşu komut tekrarı olarak çalışacaktır. |
Ayarları bütün çizim pencerelerine uygula ![]() Çalışılan çizim penceresi için yapılan ayarların o anda açık olan diğer pencereler için de geçerli olmasını sağlayacaktır. |

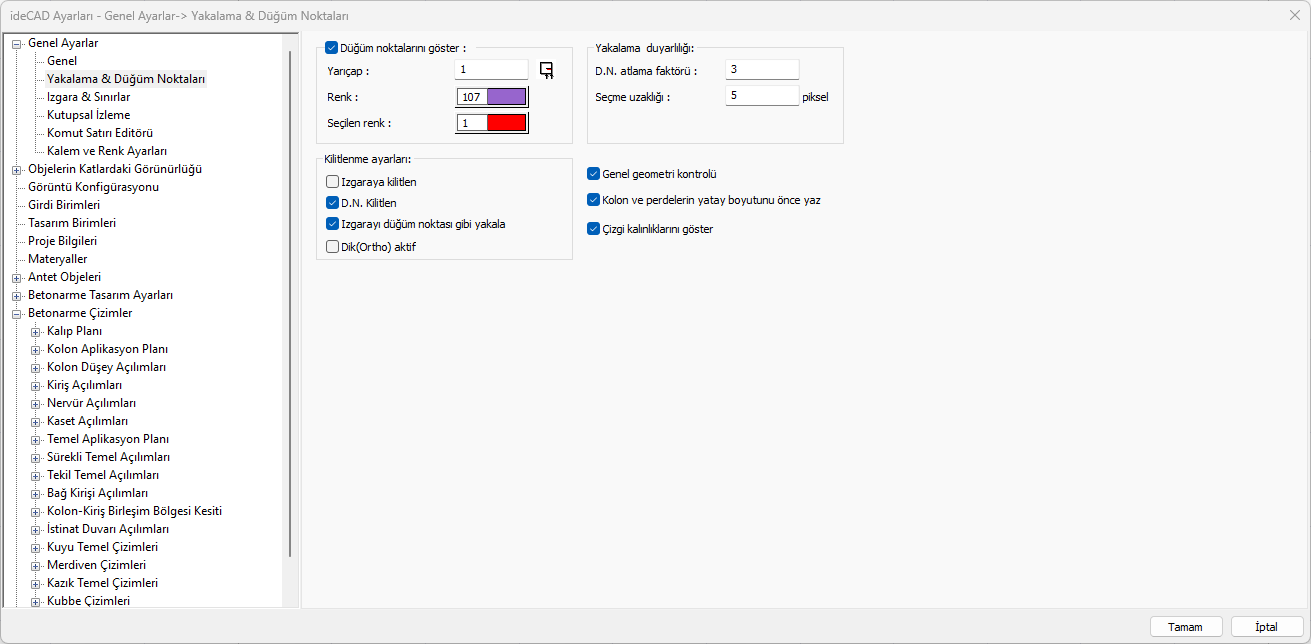

Yakalama & Düğüm Noktaları
![](../__attachments/2358313138/image-20231020-124013.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Düğüm noktalarını göster ![]() Düğüm noktalarının planda görünüp görünmemesini sağlar. İşaretlenirse, düğüm noktaları planda görünür, işaretlenmezse görünmez. |
Yarıçap ![]() Düğüm noktalarının gösterildiği durumda, planda görünen çapının ayarı bu satırda yapılır. Birimi pikseldir. |
Renk ![]() Düğüm noktalarının gösterildiği durumda, planda görünen rengi seçilir. |
Seçilen renk ![]() Seçilen objeye ait düğüm noktalarının gösterildiği durumda, planda görünen rengi seçilir. |
D.N. Atlama faktörü ![]() D.N. (Düğüm noktası) seçimi sırasında, tıklama işleminin ne kadar uzağa yapılabileceği ayarlanır. Farenin imleci, düğüm noktası yakınındayken D.N. atlama faktörü çevresinde bulunuyorsa, düğüm noktasını sol tuşu tıklayarak seçilmesini sağlar. |
Seçme uzaklığı ![]() Obje seçimi sırasında, tıklama işleminin ne kadar uzağa yapılabileceği ayarlanır. Farenin imleci, objenin seçme uzaklığı ayarı çevresinde bulunuyorsa, objeyi seçebilirsiniz. Burada girilen değer ayrıca seçme zorluğunu/kolaylığını etkiler (birimi pikseldir). |
Izgaraya kilitlen ![]() İmlecin ızgara çizgilerinin kesişim noktalarını yakalaması için kullanılır. Kilitleme olanağı için satırı işaretleyin. |
D.N. kilitlen ![]() İmlecin düğüm noktalarına atlaması (yakalaması) için kullanılır. Kilitleme olanağı satırı işaretleyin. |
Izgarayı düğüm noktası gibi yakala ![]() Obje modunda iken imlecin ızgara noktalarını yakalamasını istiyorsanız işaretleyin. |
Dik (ortho) aktif ![]() Dik modunu açmak isterseniz işaretleyin. Dik modu, objelerin 0 ve 90 derecede çizilmesi için kolaylık sağlar. |
Genel geometri kontrolü ![]() Otomatik olarak genel geometri kontrolü yapılması için işaretleyin. Çizim yaparken karşılaşılabilecek olası hataları (geometrik hataları) anında önlemek için satırın işaretli kalması önerilir. |
Kolon ve perdelerin yatay boyutunu önce yaz ![]() Bu seçenek işaretlendiğinde kalıp, kolon aplikasyon, rapor gibi kolon ve perde adlarının yazıldığı yerlerde, kolon ve perde boyutlarının x eksenine paralel boyutu önce yazılır. Örneğin yatayda 25 dikeyde 60 cm olan bir kolon tanımlayacak olalım. Program olanakları itibariye bu kolonu döndürerek istediğimiz gibi tanımlayabiliriz. Bu seçenek işaretlediğinde, tanım nasıl yapılırsa yapılsın kolon boyutları 25/60 şekilde yazılacaktır. |
Çizgi kalınlıklarını göster ![]() Bu seçenek işaretlendiğinde farklı çizgi kalınlıkları ile çizilmiş objelerin plan düzleminde çizilmiş oldukları kalınlıklar ile gösterilmesini sağlar. |

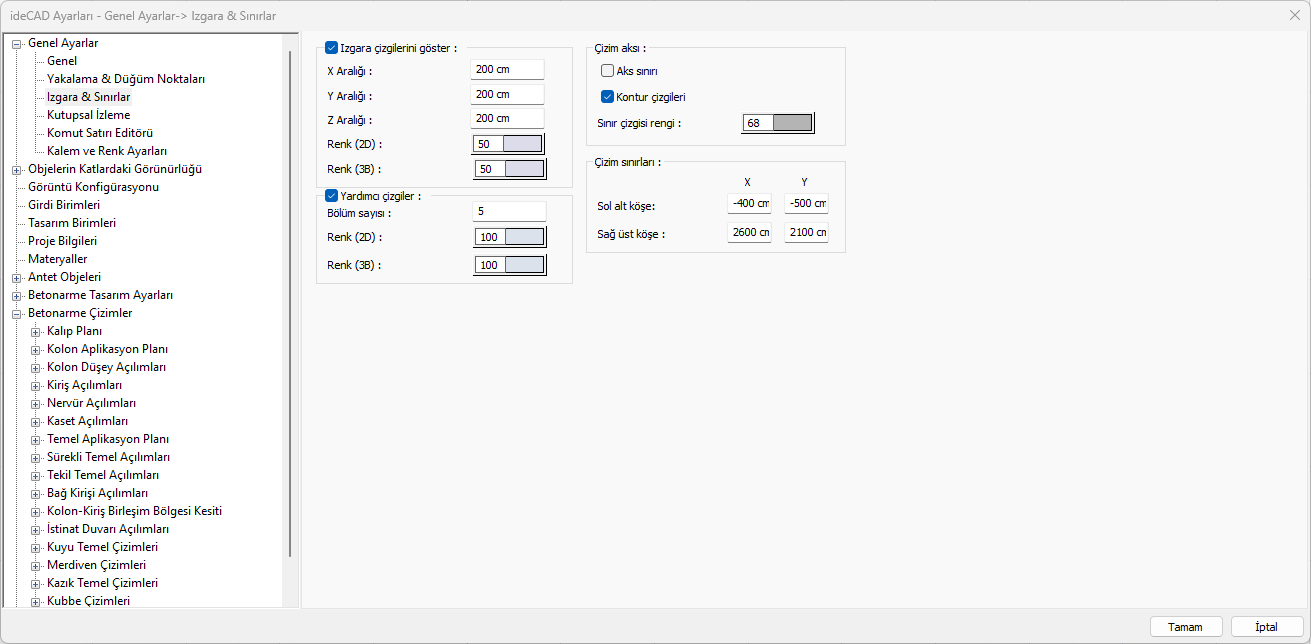

Izgara ve Sınırlar
![](../__attachments/2358313138/image-20231020-125415.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Izgara çizgilerini göster ![]() Seçeneği işaretlenerek ızgara çizgileri görünür hale getirilir. |
X/Y/Z aralığı ![]() X, Y ve Z düzlemlerinde yer alan ızgara çizgileri için aralık değerleri girilir. |
Renk (2D) ![]() 2 boyutlu pencereler için ızgara çizgilerinin rengi seçilir. |
Renk (3B) ![]() 3 boyutlu pencereler için ızgara çizgilerinin rengi seçilir. |
Yardımcı çizgiler ![]() Seçeneği işaretlenerek ızgara çizgilerinin arasında yardımcı çizgiler görünür hale gelir. |
Bölüm sayısı ![]() Izgara çizgilerin arasının kaça bölüneceği girilir. |
Renk (2D) ![]() 2 boyutlu pencereler için yardımcı çizgilerin rengi seçilir. |
Renk (3B) ![]() 3 boyutlu pencereler için yardımcı çizgilerin rengi seçilir. |
Aks sınırı ![]() Seçeneği işaretlenerek aks sınırları görünür hale getirilir. |
Kontur çizgileri ![]() Seçeneği işaretlenerek kontur çizgileri görünür hale getirilir. |
Sınır çizgisi rengi ![]() Aks sınırı ve kontur çizgilerinin rengi seçilir. |
Çizim sınırları ![]() Sol alt ve sağ üst köşe için değerler girilerek çizim sınırları belirlenir. |

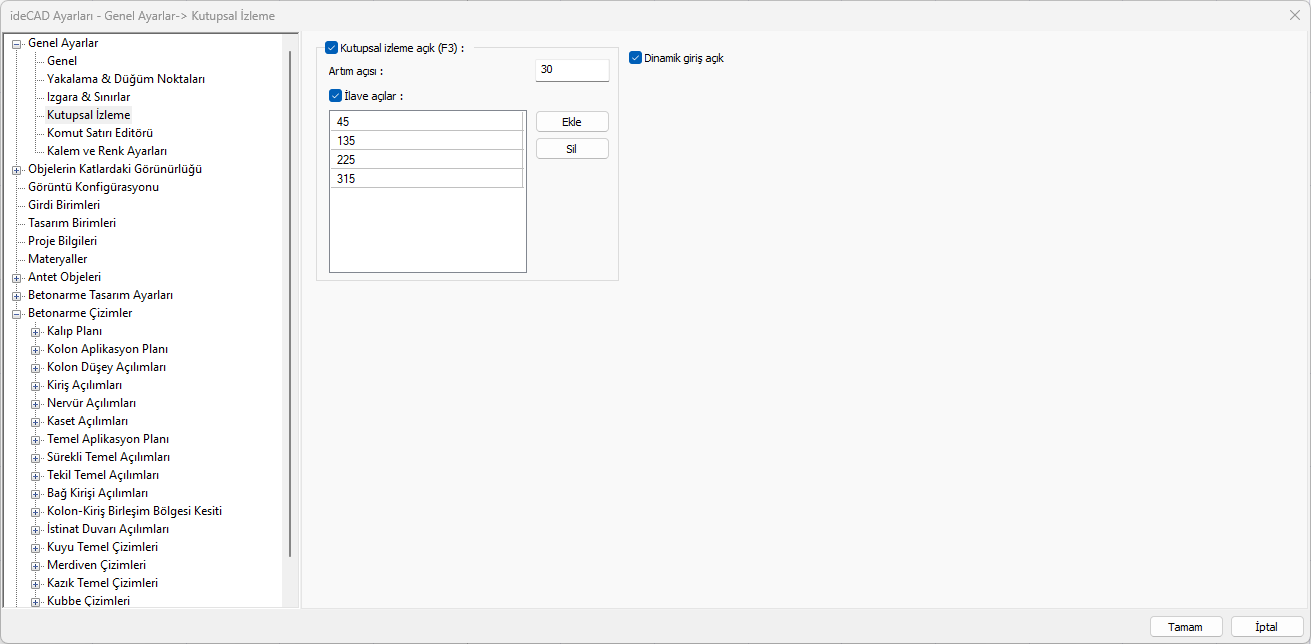

Kutupsal İzleme
![](../__attachments/2358313138/image-20231020-125613.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Kutupsal izleme açık (F3) ![]() Kutupsal izleme modunu aktif hale getirir. Herhangi bir çizim komutunda, ilk nokta verildikten sonra imleç hareket ettirildiğinde imleç tanımlanan açılara atlar. |
Artım açısı ![]() Girilen açı değeri kadar bir artışla imlecin atlayacağı açıları belirler. Örneğin artım açısı 30 verildiğinde kutupsal izleme 0, 30, 60, 90,120.150 vs açılar için çalışır. |
İlave açılar ![]() Artım açısı dışında ek açılar için kutupsal izlemeyi aktif hale getirir. Kutupsal izleme ilave açılar için de aktif hale gelir. |
Ekle ![]() İlave açı ekler. |
Sil ![]() İlave açı siler. |
Dinamik giriş açık ![]() Obje girerken koordinat kutusunu kullanmadan aynı anda açı ve uzunluk bilgilerinin de girilmesini sağlar. |

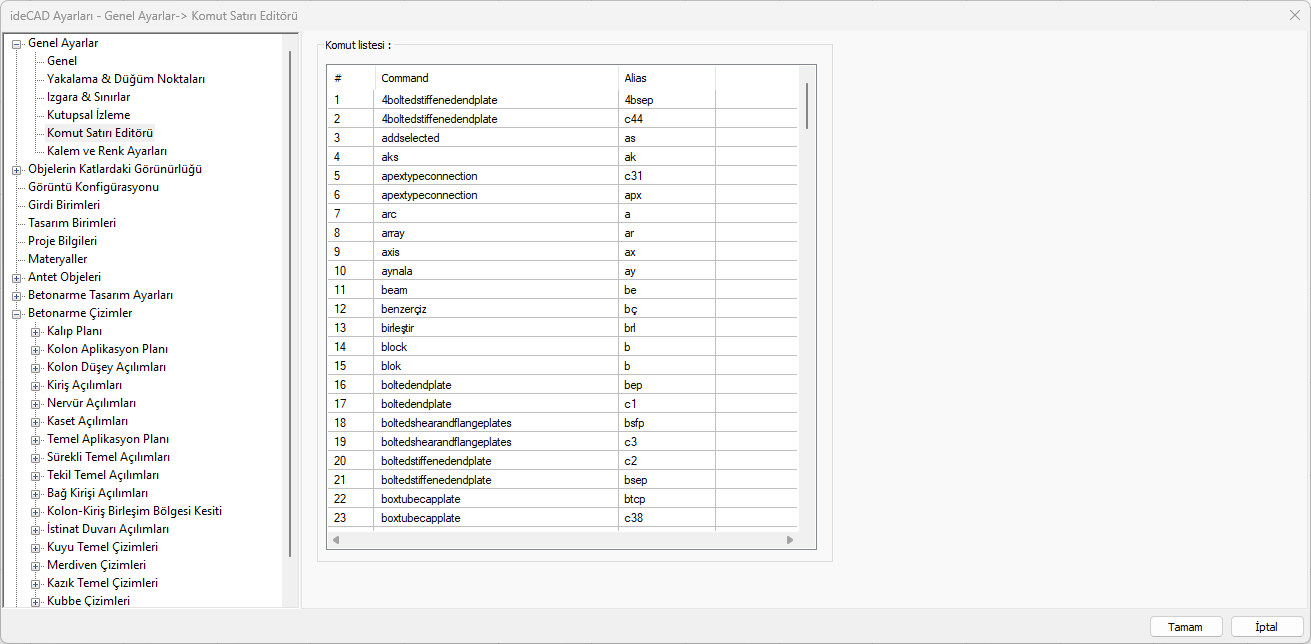

Komut Satırı Editörü
![](../__attachments/2358313138/image-20231020-131221.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Komut Satırı Editörü diyaloğunda komutlar ve kısayolları listelenir, istenirse kısayollar değiştirilebilir.

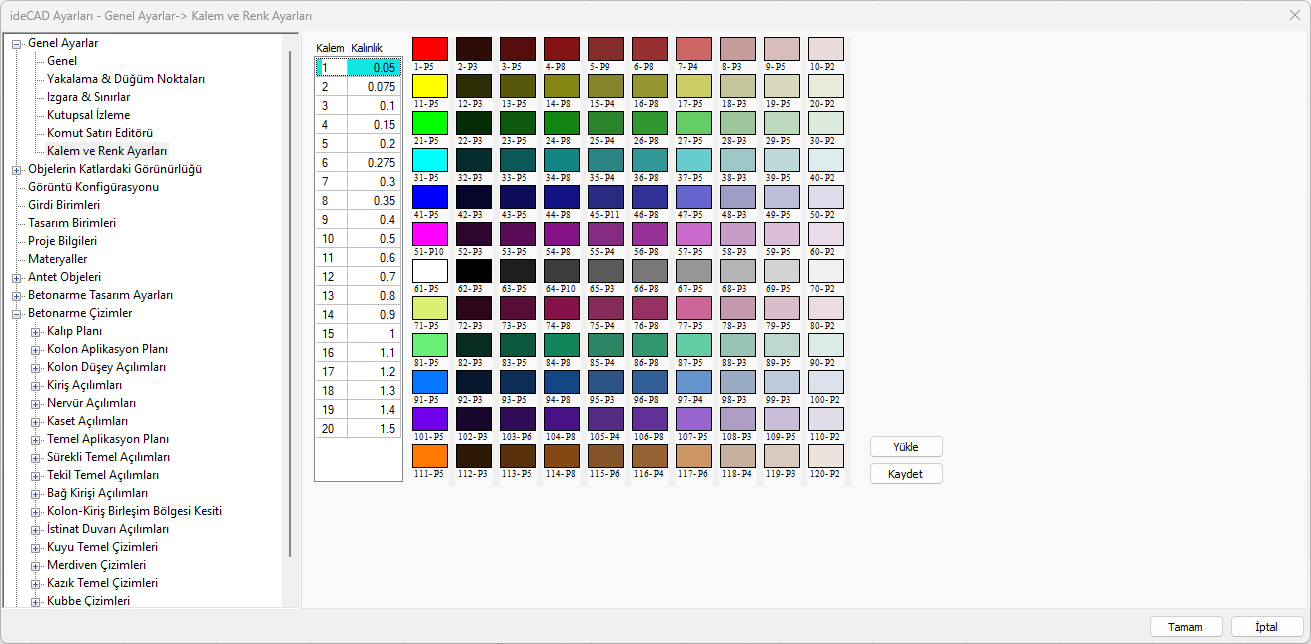

Kalem ve Renk Ayarları
![](../__attachments/2358313138/image-20231020-141456.png?inst-v=a2bded77-e40a-45f8-af1f-cc4c68d5e4dc)
Özellikler |
---|
Kalem ve Kalınlık ![]() Kalem numaraları ve bu kalemlere karşılık gelen kalem kalınlıkları listelenir. Kalınlık sütunundaki değerler milimetre cinsindendir ve değiştirilebilir. |

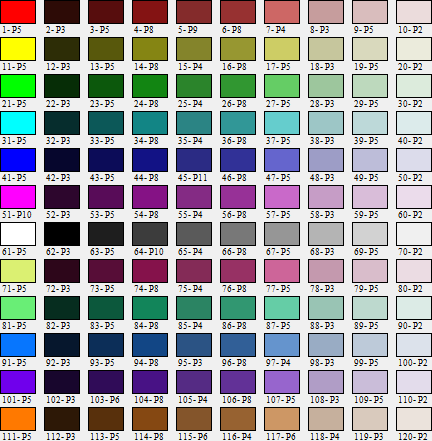

Renkler ![]() Programda tanımlı renkler listelenilir. Her renk kutucuğunun altında (1-P5), (12-P12) şeklinde numaralar bulunur. Sol taraftaki numara (1, 12, 113 vs.) ilgili rengin renk paleti üzerindeki konumunu, sağ taraftaki numara ise (P1, P11 vs.) ilgili renge atanmış olan kalem numarasını belirtir. Kutucukların renkleri ve kalem numaraları kullanıcı tarafından değiştirilebilir. |
Yükle ![]() Daha önceden kaydedilen kalem ve renk ayarları yüklenir. |
Kaydet ![]() Kalem ve renk ayarları daha sonra kullanılmak üzere kaydedilir. |
