Excel'e Aktar

Excel’e aktar komutu ile kat parametreleri, kat deplasmanları, iç kuvvetler, donatılar, yükleme durumları, yükleme kombinasyonları gibi bilgileri excel olarak aktarabilirsiniz.

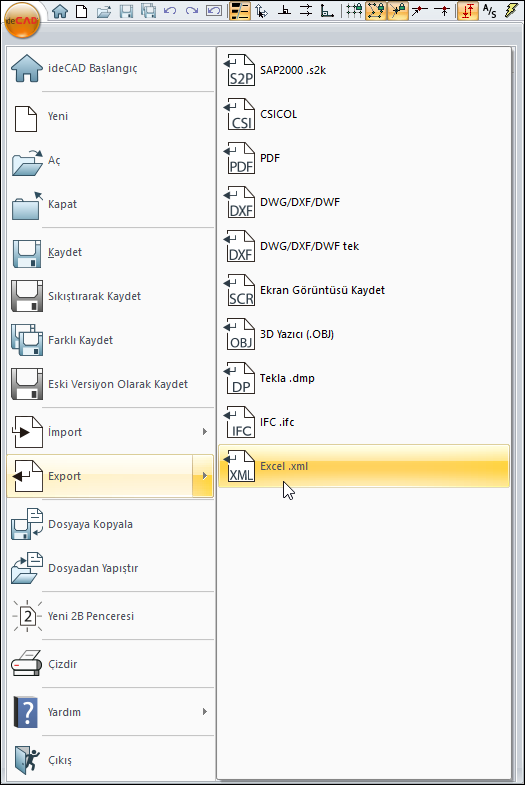

Excel’e Aktar Komutunun Yeri

Ribbon menüde ekranın sol üst köşesinde yer alan ideCAD logusu altındaki menüden ulaşabilirsiniz.


İşlem Adımları

  • Sol üst köşedeki ideCAD logosu tıklanır.

  • Açılan menüden Export/ Excel.xml satırı tıklanır.

  • Açılan diyalogda Dosya adı satırına bir isim yazılır.

  • Tamam butonunu tıklanır.

  • Excel’e Aktar diyaloğu açılacaktır.

  • Bu diyalogda gerekli seçimler yapılıp Tamam butonu tıklanır.

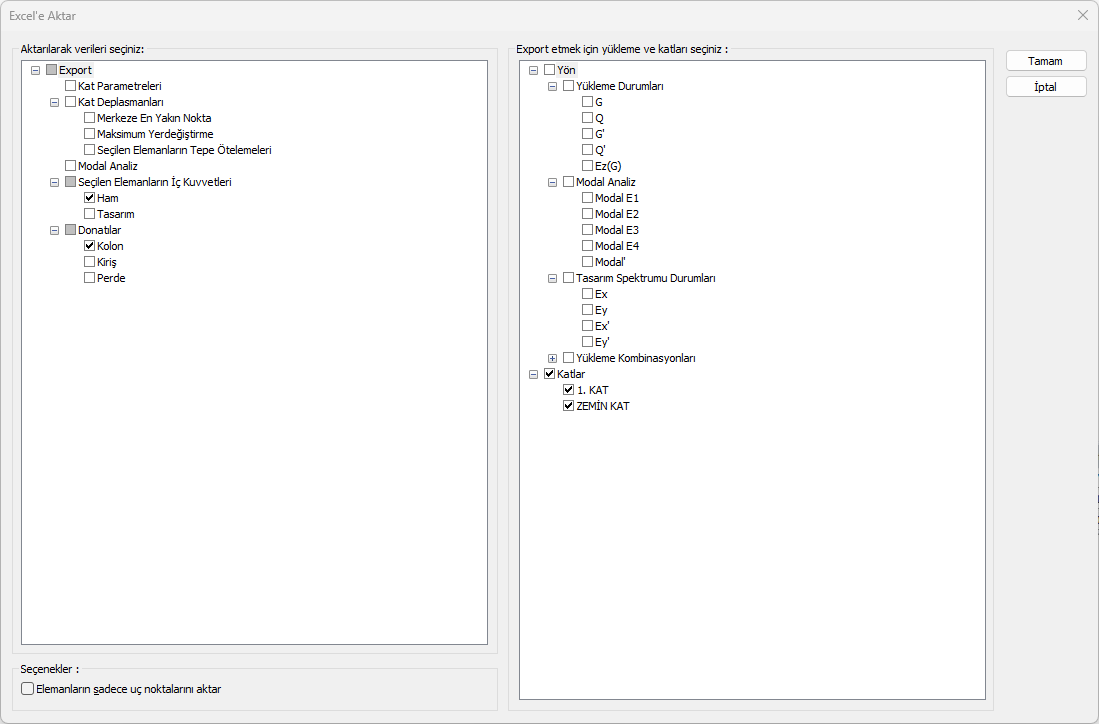

Excel’e Aktar Diyaloğu


Seçenekler

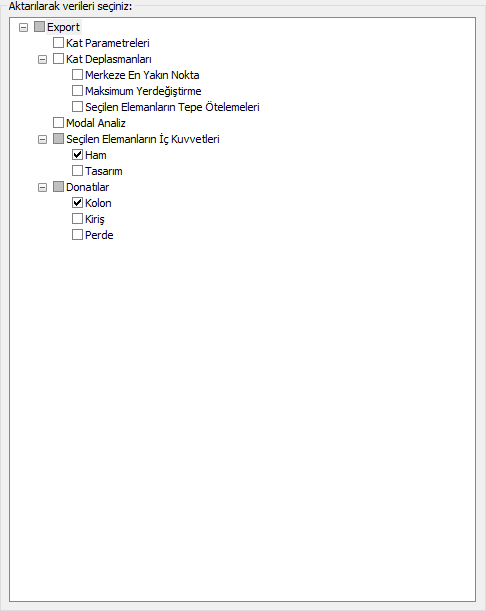

Aktarılacak verileri seçiniz


Excel’e aktarılacak kat parametreleri, kat deplasmanları, iç kuvvetleri ve donatılar seçilir.

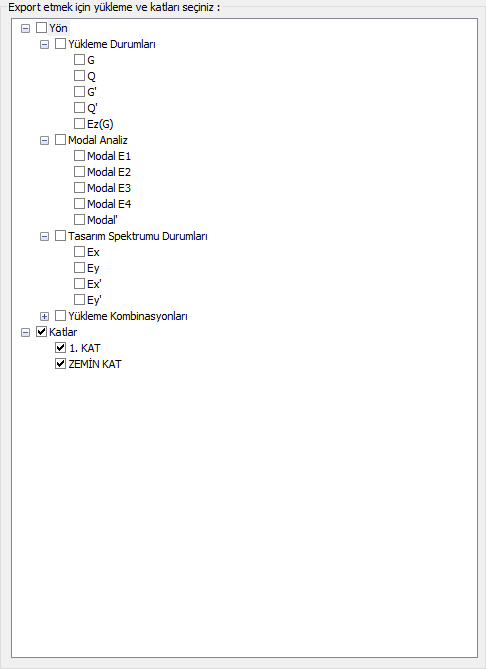

Export etmek için yükleme ve katları seçiniz


Excel’e aktarılacak yükleme durumları, modal analiz, tasarım spektrumu durumları, yükleme kombinasyonları ve katlar seçilir.

Seçenekler


Seçenek işaretlenerek elemanların sadece uç noktaları aktarılır.
